БЕЛАРУС 922.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922.5-0000010 КДС – СКАЧАТЬ PDF
ДЕТАЛИ ФАЙЛА:
БЕЛАРУС 922.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922.5-0000010 КДС – СКАЧАТЬ PDF
Язык : Русский
Страниц : 296
Загружаемый: Да
Тип файла: PDF
ОГЛАВЛЕНИЕ:
БЕЛАРУС 922.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922.5-0000010 КДС – СКАЧАТЬ PDF
1001 [ 10.1 | Установка двигателя [| 12
Система питания
1101 11.1 | Бак 14
1108 11.2 | Управление подачей топлива 18
1109 11.4 | Установка воздухоочистителя 20
1177 11.6 | Установка топливного фильтра 22
12 Система выпуска газа
1207 12.1 | Установка бака системы 5СВ 24
1204 12.2 | Система подачи 26
1205 12.3 | Установка глушителя 28
1209 12.4 | Система подогрева бака 30
13 Система охлаждения
1301 13.1 | Блок охлаждения 32
1309 13.2 | Ограждение вентилятора 34
1317 13.3 | Установка охладителя 36
16 Сцепление
1601 16.1 | Установка сцепления 240-1005009-06 38
1601 16.2 | Корпус сцепления 40
1601 16.3 | Корпус сцепления. Отводка 44
1601 16.4 | Корпус сцепления 46
(привод ВОМ, привод насоса гидросистемы навески)
1601 16.5 | Корпус сцепления. Привод ВОМ. (пд =1800 об/мин) 48
1602 16.6 | Управление сцеплением 50
1602 16.7 | Цилиндр главный «Сатй5е» 52
1602 16.8 | Бачок 53
1602 16.9 | Цилиндр рабочий 54
17 Коробка передач
Варианты комплектации по КП трактора БЕЛАРУС-922.5 55
1721 17.1 | Синхронизированный понижающий редуктор/ синхронизи- 56
рованный ускоритель
1723 17.2 |Управление синхронизированным редуктором/ускорителем | 58
1721 17.3 | Синхронизированный реверс-редуктор 60
1723 17.4 |Управление синхронизированным реверс-редуктором 62
1701 17.5 |Корпус КП. Привод ПВМ 64
1701 17.6 | Вал первичный и Вал вторичный синхро-КП 66
1701 17.7 |Вал | передачи и заднего хода 70
1701 17.8 |Вал промежуточный. Вал внутренний 72
1702 17.9 | Механизм управления синхронизированной КП. Корпус вилок _74
1702 17.10 | Механизм 2-х рычажного управления КП 76
18 Привод ПВМ
1802 18.1 | Раздаточная коробка 80
1802 18.2 | Управление раздаточной коробкой 82
22 Привод карданный
2203, 2209 22.1 | Карданный вал. Промежуточная опора карданного вала. 84
2210 22.2 | Ограждение карданного привода 86
23 Передний ведущий мост
2300 23.1 | Передний ведущий мост 822-2300020 88
2302 23.2 | Шестерня 90
2303 23.3 | Дифференциал 92
2308 23.4 | Редуктор конечной передачи переднего ведущего моста 94
24 Задний мост
2401, 2407 24.1 | Задний мост. Корпус заднего моста 98
2403,2407 24.2 Дифференциал. Главная передача. Стакан подшипников. 100
Крышка стакана
2401 24.3 | Переключение ВОМ (независимый/синхронный) 102
2401 24.4 | Установка горловины заливной 104
2409 24.5 | Механизм блокировки дифференциала 106
2409 24.6 | Муфта блокировки дифференциала «мокрая» 108
27 Тягово-сцепное устройство
2707 27.1 | Тягово-сцепное устройство 110
2707 27.2 | Тягово-сцепное устройство (варианты комплектации) 112
28 Рама
2801 [ 28.1 | Полурама [ 114
30 Тяга рулевая
3003 [ 30.1 | Тяга рулевая [ 116
з! Колеса и ступицы
3101 В а 2, Колеса передние ведущие И
3104, 3107 31.4 Колеса задние ведущие. Ступицы задних колес 122
3104 31.5 Ступица колеса 124
ЗА Управление рулевое
3401 34.1 | Колонка рулевая 126
3401 34.2 | Кардан 128
3407 3 Рулевое управление 130
3405 34.5 | Гидроцилиндр Ц63 (63х30-200) 134
3407 34.6 | Бак 136
35 Тормоза
3502 35.1 | Тормоза. 138
3503 35.2 | Управление тормозами 140
3504, 3507 35.3 Тормоз стояночно-запасной, управление стояночно- 144
запасным тормозом
3502 35.4 | Тормоза рабочие «мокрого» типа 146
3507 35.5 | Управление СЗТ для тормозов рабочих «мокрого» типа 148
Пневмопривод
3506 35.6 | Пневмопривод 923-3506505-04/-05 150
3506 35.7 | Пневмопривод 922-3506705/-01 152
3513 35.8 | Баллон 154
3514 Зо Кран тормозной 15
3521 ЗП Головка соединительная 19
3509 35.13 | Компрессор 160
3509 35.14 | Установка заглушки (для тракторов без пневмокомпрессора)| 162
3 Электрооборудование
3700 37.1 | Электрооборудование двигателя 164
3700 37.2 | Электрооборудование трансмиссии 166
3700 37.3 | Электрооборудование кабины 168
З/ Электрооборудование
3711 37.4 | Установка фар дорожных 170
3711 37.5 | Установка фар рабочих 172
3712 37.6 | Установка фонарей передних 174
3716 37.7 | Установка фонарей задних 176
3703 37.8 | Установка батарей аккумуляторных 178
3730 37.9 | Электрооборудование отопителя 180
3722 37.1 | Блок коммутации 182
38 Приборы
38.1, 184-
3805 38.2, | Щиток приборов 187
38.3
3805 Зе Установка щитка приборов ро
39 Инструмент и принадлежности
3901 39.1 | Инструмент оператора 192
3912 39.2 | Аптечка 193
3919 39.3 | Ящик инструментальный 194
42 Отбор мощности
4235 42.1 Балласт 196
4202 42.2 | Вал отбора мощности задний 198
4216, 4803 42 3 вокавление задним ВОМ, гидропривод управление АБД и 202
48 4801 48.1 | Плита гидропривода 204
46 Гидросистема
4604 46.1 Привод насоса 206
4605 46.2 | Механизм задней навески (с гидроподъемником) 208
4605 46.3 | Стяжка телескопическая 214
4607 46.4 | Гидросистема 216
4607 46.5 | Гидросистема (продолжение) 220
МО3З6.50Б 46.6 | Муфта быстросоединяемая 222
4608 46.7 | Бак масляный 224
4625 46.8 | Цилиндр гидроподъемника 226
4634 46.9 | Распределитель гидроподъемника 228
4635 46.10 | Управление гидроподъемником 230
4635 46.11 | Гидроподъемник 232
РПО 46.12 | Гидрораспределитель РПО 234
52 Стеклоочистители
5205 52.1 Установка стеклоочистителя переднего 238
5205 52.2 | Установка стеклоочистителя заднего 240
5208 52.3 | Установка стеклоомывателя 242
67 Кабина
6700 67.1 Кабина 244
6700 67.2 | Кабина трактора (крылья задние) 248
6700 67.3 | Кабина (облицовка) 250
6700 67.4 | Облицовка 252
6708 67.5 | Двери кабины 254
68 Сиденье
6800 [ 68.1 | Сиденье оператора [ 256
81 Отопление и вентиляция
8101 81.1 | Установка отопителя 921-8100005 258
8101 81.2 | Установка отопителя 921-8100005 (продолжение) 260
8101 81.3 | Установка вентилятора 921-8100005-01 262
8101 81.4 | Отопитель 921-8101 700/ короб 921-8101700-01 264
8101 81.5 | Трасса шлангов отопителя 822-8101020 266
8101 81.6 | Трасса шлангов отопителя 822-8101020-01 266
Установка системы кондиционирования воздуха
8107 81.7 822-8100005-02/-03 268
8100 81.8 | Установка конденсатора 1025-8112010 270
8100 81.9 | Компрессор кондиционера 950-8114010 272
8100 81.10 | Установка отопителя-охладителя 921-8101010/-01 274
8100 8111 Установка отопителя-охладителя 921-8101010/-01 276
(продолжение)
82 Принадлежности кабины
8201 82.1 | Зеркало внутреннее 278
8201 82.2 | Зеркало наружное 279
8204 82.3 | Козырек противосолнечный 280
84 Оперение
8400 84.1 | Облицовка 282
8400 84.2 | Облицовка (продолжение) 284
8403 843 Крылья передние (для ПВМ 822-2300020-02 с удлиненны- 286
ми рукавами)
8403 84.4 Крылья передние (для ПВМ 822-2300020-04 с короткими 288
рукавами)
8405 84.5 | Подножка 290
87 Система управления
8700 87.1 | Управление БД и ПВМ (922-8700310-Д) 292
8700 87.2 | Управление двигателем (922.5-8700910-Е) 294
8700 87.3 | Управление двигателем (922.5-8700910-Е) (продолжение) 295

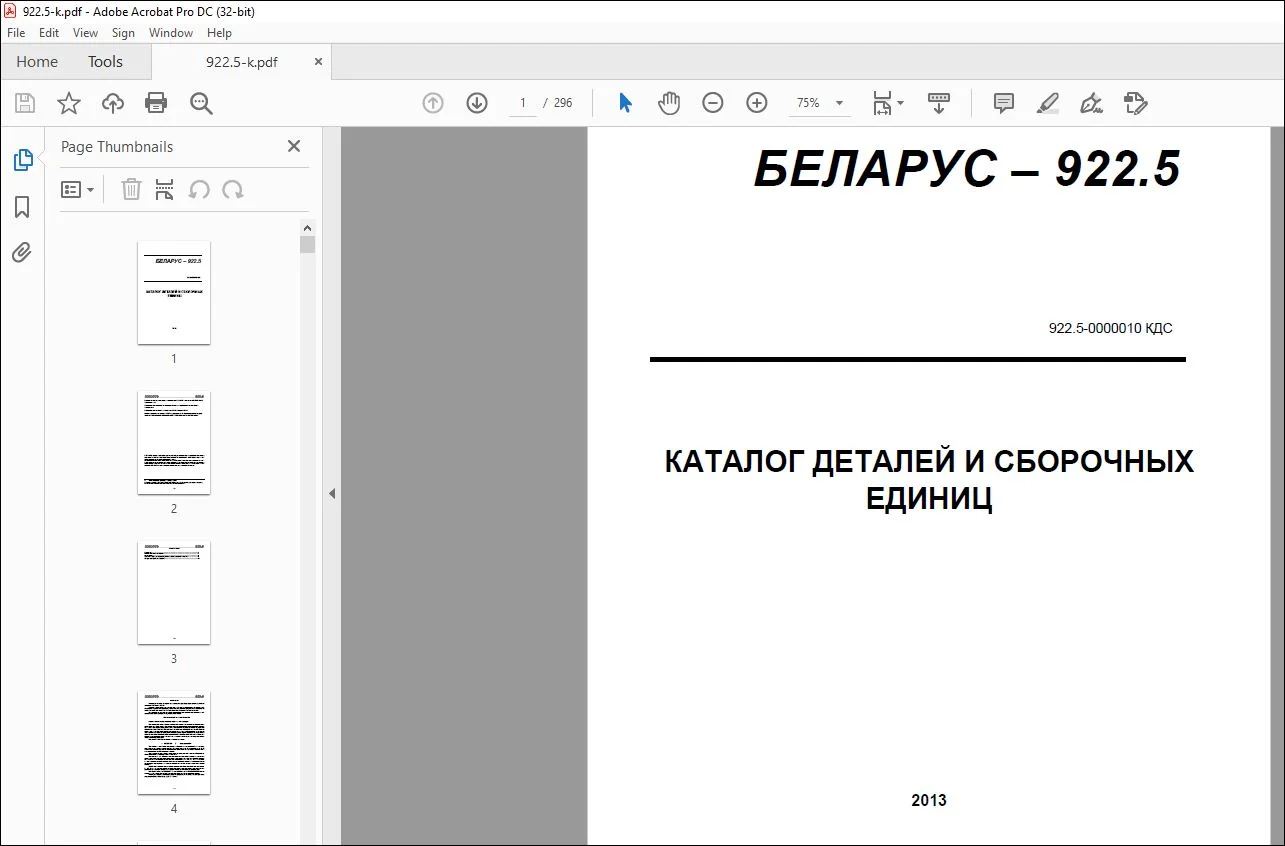

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ:
- Это ТО ЖЕ ТОЧНОЕ руководство, используемое вашими дилерами для ремонта вашего автомобиля.
- То же самое может стать вашим в течение следующих 2-3 минут, так как вы будете перенаправлены на страницу загрузки сразу после оплаты руководства.
- Любые вопросы / сомнения относительно вашей покупки, пожалуйста, не стесняйтесь обращаться к heydownloadss@gmail.com
