2003 KTM 950 ADVENTURE REPAIR MANUAL – PDF DOWNLOAD

Description

2003 KTM 950 ADVENTURE REPAIR MANUAL – PDF DOWNLOAD

FILE DETAILS:

2003 KTM 950 ADVENTURE REPAIR MANUAL – PDF DOWNLOAD

Language :GERMAN_English_  French_Spanish
Pages :185
Downloadable : Yes
File Type : PDF

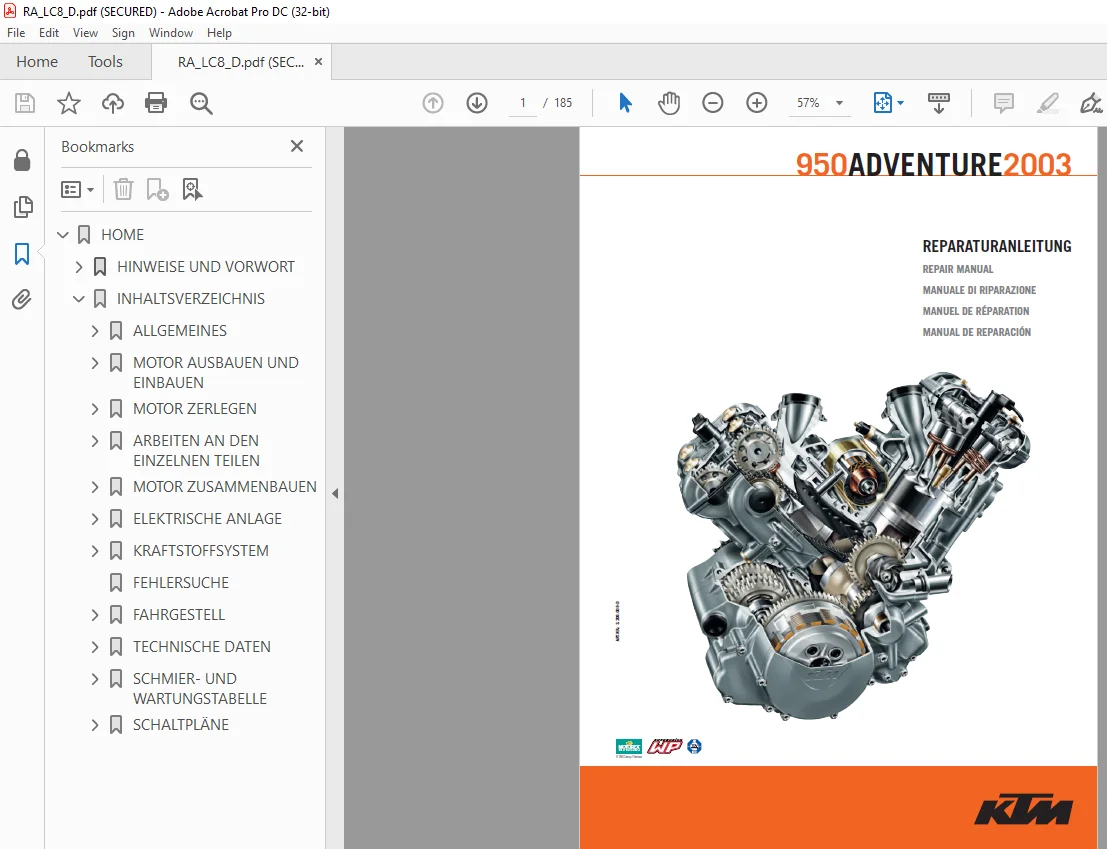

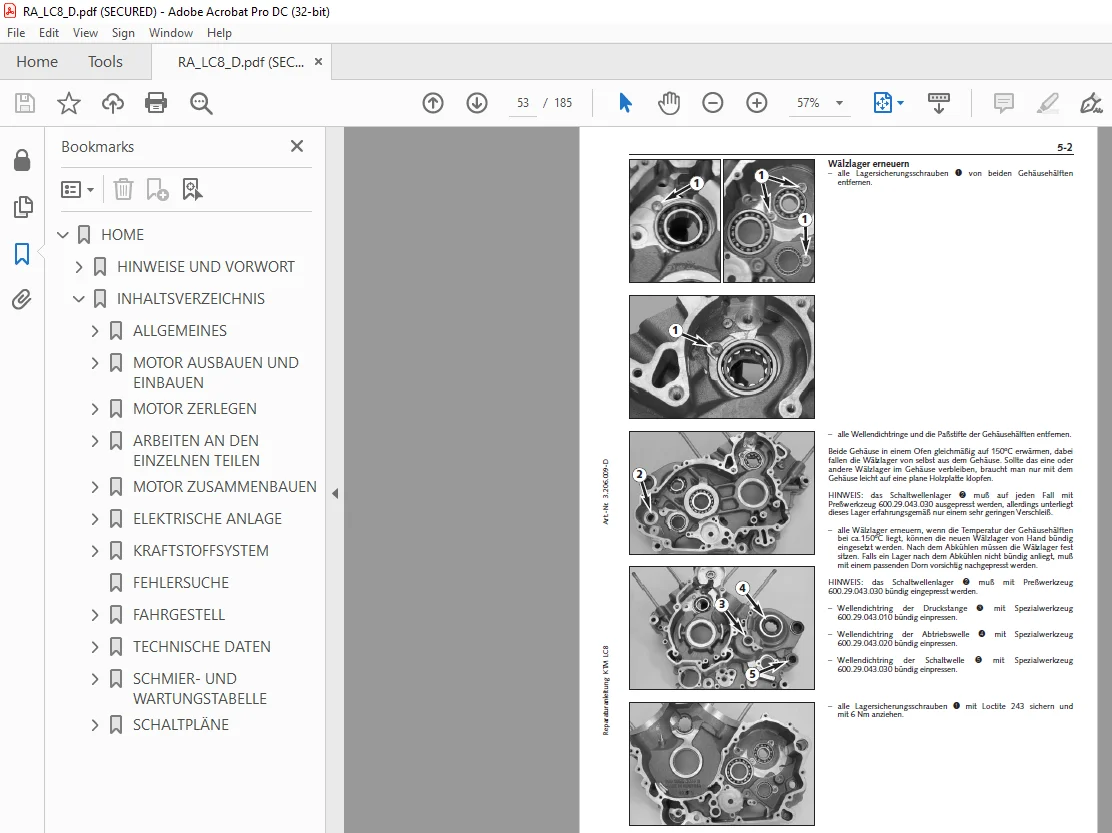

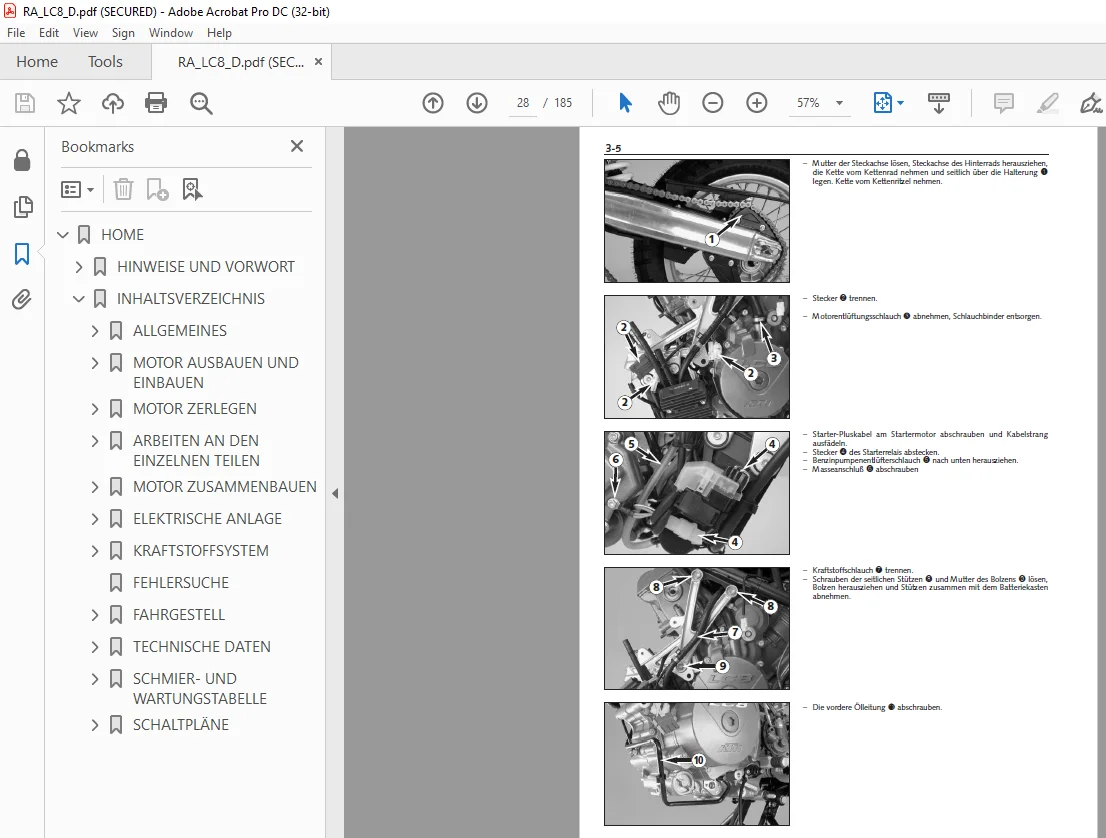

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

2003 KTM 950 ADVENTURE REPAIR MANUAL – PDF DOWNLOAD

DIE KTM-REPARATURANLEITUNG IN LOSEBLATT-FORM
EINORDNEN DER REPARATURANLEITUNG IN DIE RINGMAPPE
– Geben Sie das Register (3.205.44) in die Ringmappe.
– Schieben Sie die Titelseite der Reparaturanleitung (210×297 mm) in die transparente
Außentasche der Ringmappe.
– Schieben Sie das Rückenschild (170×45 mm) in die transparente Tasche am Rücken der
Ringmappe.
– Schieben Sie das Gesamtinhaltverzeichnis (150×297 mm) in die transparente Tasche an der
Innenseite der Ringmappe oder verwenden Sie das gelochte Gesamtinhaltverzeichnis als erste
Seite.
– Nun sind die einzelnen Kapitel in die entsprechenden Registerunterteilungen einzusortieren.
Achten Sie dabei auf die Seiten-Nummerierung.
Beispiel: Seitennummer 3-2 3 = Kapitel 3 2 = Seite 2
Fügen Sie z.B. alle Blätter deren Seiten-Nummerierung mit 3 beginnt in die Registerunterteilung
3 ein.
– Registerunterteilungen, die nicht belegt sind, stehen zu Ihrer persönlichen Verfügung. Tragen Sie
im Gesamtinhaltsverzeichnis die entsprechenden Stichworte ein.

VORWORT

• Dieses Handbuch enthält eine ausführliche Motor-Reparaturanleitung. Es wurde nach dem neuesten Stand dieser Baureihe erstellt. Wir behalten uns jedoch das Recht vor, im Zuge der konstruktiven Weiterentwicklung, Änderungen vorzunehmen, ohne gleichzeitig diese Reparaturanleitung zu berichtigen.
• Auf eine Beschreibung von allgemeinen Werkstatt- Arbeitsweisen wird verzichtet. Ebenso werden Sicherheitsregeln, wie sie im Werkstattalltag gelten, nicht angeführt.
• Es wird davon ausgegangen, daß die Reparatur von einem Mechaniker mit abgeschlossener Ausbildung vorgenommen wird. Lesen Sie die gesamte Reparaturanleitung einmal durch, bevor Sie mit der Reparatur beginnen.

TABLE OF CONTENTS:

2003 KTM 950 ADVENTURE REPAIR MANUAL – PDF DOWNLOAD

HOME 0
HINWEISE UND VORWORT 1
Titelseite und Ordnerrücken 1
Wichtige Information 7
Vorwort 9
Rückmeldung für Reparaturanleitung 11
INHALTSVERZEICHNIS 5
ALLGEMEINES 13
ÖLSYSTEM 15
ANSAUGSYSTEM 16
SLS-SYSTEM 17
KÜHLSYSTEM 18
SPEZIALWERKZEUGE FAHRWERK 19
SPEZIALWERKZEUGE MOTOR 20
KUPPLUNG ENTLÜFTEN 22
MOTOR AUSBAUEN UND EINBAUEN 23
MOTOR AUSBAUEN 25
MOTOR EINBAUEN 30
MOTOR ZERLEGEN 35
VENTILDECKEL 37
KERZENSCHACHTEINSÄTZE 37
STARTERMOTOR 37
ZYLINDER HINTEN AUF OT STELLEN 38
NOCKENWELLEN ZYLINDER HINTEN 38
KETTENSPANNER ZYLINDER HINTEN 39
STEUERKETTE ZYLINDER HINTEN 39
STEUERDOPPELRAD 40
ZYLINDERKOPF HINTEN MIT ZYLINDER 40
ZYLINDER VORNE AUF OT STELLEN 40
NOCKENWELLEN ZYLINDER VORNE 41
ÖLDRUCKSCHALTER 41
KETTENSPANNER ZYLINDER VORNE 41
STEUERKETTE ZYLINDER VORNE 42
ZYLINDERKOPF VORNE MIT ZYLINDER 42
WASSERPUMPE 43
ÖLSIEB 43
KUPPLUNGSDECKEL 43
KUPPLUNG 44
PRIMÄRRITZEL UND KUPPLUNG 45
GENERATORDECKEL 46
ROTOR 46
FREILAUF 46
AUSGLEICHSWELLE 46
SCHALTUNG 47
MOTORGEHÄUSEHÄLFTE 47
GETRIEBE 48
ÖLPUMPEN 49
ARBEITEN AN DEN EINZELNEN TEILEN 51
WÄLZLAGER 53
HAUPTLAGER – ALLGEMEINE HINWEISE 54
KUPPLUNGSSEITIGE LAGERSCHALEN ERNEUERN 55
GENERATORSEITIGE LAGERSCHALEN ERNEUERN 55
PLEUELLAGER ERNEUERN 56
AUSWAHL DER LAGERSCHALEN 56
STÜTZLAGER IM KUPPLUNGSDECKEL ERNEUERN 57
WASSERPUMPE ÜBERHOLEN 58
SAUGPUMPE AUF VERSCHLEIß PRÜFEN 59
DRUCKPUMPE AUF VERSCHLEIß PRÜFEN 59
BYPASSVENTIL 59
ZYLINDERKOPF ZERLEGEN UND TEILE AUF VERSCHLEIß PRÜFEN 60
KOLBEN ÜBERPRÜFEN 61
MONTAGEHINWEIS FÜR KOLBENRINGE 61
KOLBENRING-STOßSPIEL PRÜFEN 61
KOLBEN U ZYLINDER VERMESSEN, KOLBENEINBAUSPIEL ERMITTELN 61
KOLBEN UND ZYLINDERKENNZEICHNUNG 62
ZYLINDERKOPF ZUSAMMENBAUEN 62
GENERATORDECKEL 64
STEUERUNG – TEILE AUF VERSCHLEIß PRÜFEN 64
KUPPLUNG – TEILE AUF VERSCHLEIß PRÜFEN 65
SCHALTUNG – TEILE AUF VERSCHLEIß PRÜFEN 66
SCHALTWELLE VORMONTIEREN 66
ALLGEMEINE HINWEISE ZU DEN ARBEITEN AM GETRIEBE 67
ANTRIEBSWELLE ZUSAMMENBAUEN 67
ABTRIEBSWELLE ZUSAMMENBAUEN 68
FREILAUF PRÜFEN 69
FREILAUFNABE TAUSCHEN 69
E-STARTERMOTOR 69
MOTOR ZUSAMMENBAUEN 71
ÖLPUMPEN 73
GETRIEBE 75
GEHÄUSEHÄLFTE 76
SCHALTUNG 77
RÜCKHOLFEDER RICHTEN 77
AUSGLEICHSWELLE 78
FREILAUF 78
ROTOR 78
GENERATORDECKEL 79
STEUERKETTE UND AUSGLEICHSGEWICHT 79
PRIMÄRRITZEL 80
KUPPLUNGSKORB 80
KUPPLUNGSLAMELLEN 81
KUPPLUNGSDECKEL 82
ÖLSIEB 83
WASSERPUMPE 83
ZYLINDERKOPF HINTEN MIT STEUERKETTE 84
KETTENSPANNER ZYLINDER HINTEN 86
NOCKENWELLEN ZYLINDER HINTEN 87
ZYLINDER VORNE AUF OT STELLEN 88
ZYLINDERKOPF VORNE MIT STEUERKETTE 88
KETTENSPANNER ZYLINDER VORNE 90
ÖLDRUCKSCHALTER 90
NOCKENWELLEN ZYLINDER VORNE 91
STARTERMOTOR 92
KERZENSCHACHTEINSÄTZE 93
VENTILDECKEL 93
ELEKTRISCHE ANLAGE 95
STROMVERLUSTPRÜFUNG 97
BATTERIE AUSBAUEN 97
BATTERIE LADEN 97
STARTHILFE 97
LADESPANNUNG/REGLER-GLEICHRICHTER PRÜFEN 97
GENERATORWICKLUNGEN PRÜFEN 97
STARTSYSTEM 98
STARTHILFSRELAIS PRÜFEN 99
FUNKTIONSKONTROLLE DES STARTHILFSRELAIS 99
DIODEN PRÜFEN 99
STARTRELAIS PRÜFEN 100
STARTERMOTOR PRÜFEN 100
KUPPLUNGSSCHALTER PRÜFEN 100
STARTTASTER UND NOT-AUS-SCHALTER PRÜFEN 100
FEHLERSUCHE IM STARTSYSTEM 100
ZÜNDSYSTEM, ECU 101
ECU PRÜFEN 102
IMPULSGEBER PRÜFEN 102
KRAFTSTOFFPUMPENRELAIS PRÜFEN 102
ZÜNDSPULEN PRÜFEN 102
FEHLERSUCHE IM ZÜNDSYSTEM 103
EPC-SYSTEM 104
MAGNETVENTIL FÜR EPC PRÜFEN 105
GANGSENSOR PRÜFEN 105
KRAFTSTOFFSYSTEM 107
KEIHIN CVRD 43 109
ACV-SYSTEMBESCHREIBUNG (AIR CUT VALVE) 110
VERGASER ZERLEGEN 111
VERGASER ZUSAMMENBAUEN 114
SCHWIMMERNIVEAU PRÜFEN 117
GEMISCHREGULIERSCHRAUBE EINSTELLEN 117
DROSSELKLAPPENSENSOR PRÜFEN 118
DROSSELKLAPPENSENSOR EINSTELLEN 118
CHOKESEILZUG EINSTELLEN 118
GASSEILZÜGE EINSTELLEN 118
VERGASER SYNCHRONISIEREN 151
LEERLAUFDREHZAHL EINSTELLEN 151
FEHLERSUCHE 119
FAHRGESTELL 123
RADLAGER VORNE ERNEUERN 125
RADLAGER HINTEN ERNEUERN 126
GABELBEINE ERNEUERN 127
FEDERBEIN ERNEUERN 128
STEUERKOPFLAGER ERNEUERN 129
SCHWINGARMLAGER ERNEUERN 130
KETTE, RITZEL UND KETTENRAD ERNEUERN 131
KETTE TRENNEN UND VERNIETEN 132
TECHNISCHE DATEN 133
MOTOR LC8 135
FAHRGESTELL 950 ADVENTURE 136
TOLERANZEN, EINBAUSPIELE – MOTOR 138
ANZUGSDREHMOMENTE – MOTOR 140
ANZUGSDREHMOMENTE – FAHRGESTELL 141
SCHMIER- UND WARTUNGSTABELLE 143
SCHMIER- UND WARTUNGSTABELLE 950 ADVENTURE 144
WARTUNGSARBEITEN 143
Motoröl und Ölfilter erneuern 146
Ölsiebe von Motor und Öltank reinigen 146
Magnete der Ablaßschraube von Motor und Öltank reinigen 146
Zündkerzen erneuern 148
Ventilspiel kontrollieren und einstellen 149
Kontrolle der Kupplungsbeläge 150
Kontrolle des Kupplung-Druckverstärker-Systems 150
Vergasersynchronisation 151
Leerlaufeinstellung 151
Kühlsystem auf Dichtheit und Frostschutzgehalt prüfen 152
Kühlerventilator auf Funktion prüfen 152
Seilzüge schmieren 152
Luftfilter kontrollieren, gegebenfalls erneuern, Luftfilterkasten reinigen 152
Bremsflüssigkeitsstand, Belagstärke, Bremsscheiben prüfen 152
Bremsflüssigkeit erneuern 153
Schrauben der Bremsanlage auf Festsitz prüfen 154
Staubmanschetten reinigen 155
Gabelbeine entlüften 155
Schwingarmlagerung prüfen 155
Steuerkopflager prüfen / einstellen 155
Alle Fahrwerksschrauben auf Festsitz prüfen 155
Speichenspannung und Felgenschlag prüfen 156
Kette und Kettenführungen auf Verschleiß, Festsitz und Spannung prüfen 156
Muttern / Schrauben von Kettenritzel und Kettenrad auf Sicherungsmittel und festen Sitz prüfen 156
Radlager und Ruckdämpfer auf Spiel prüfen 156
Gabel vollständig warten 157
Federbein vollständig warten 157
Steuerkopflager und Dichtungselemente reinigen und fetten 157
Vergaser reinigen und einstellen 158
Kühlflüssigkeit erneuern 158
SCHALTPLÄNE 159
SCHALTPLAN 950 ADVENTURE 160
STARTSYSTEM 162
LADESYSTEM 164
ECU 166
BLINKER, HUPE, KÜHLVENTILATOR 168
BELEUCHTUNG 170
BELEUCHTUNG USA 172
INSTRUMENTE 174
MASSEVERTEILUNG 176
PLUSVERTEILUNG 177
STECKERVERZEICHNIS 159
Stecker AA – AF 178
Stecker AG – AJ 179
Stecker AK – AM 180
Stecker AN – AR 181
Stecker AS – AW 182
Stecker AX – AZ, BA 183
Stecker BB – BG 184
Stecker BH – BK 185

S.M 13/3/2025
