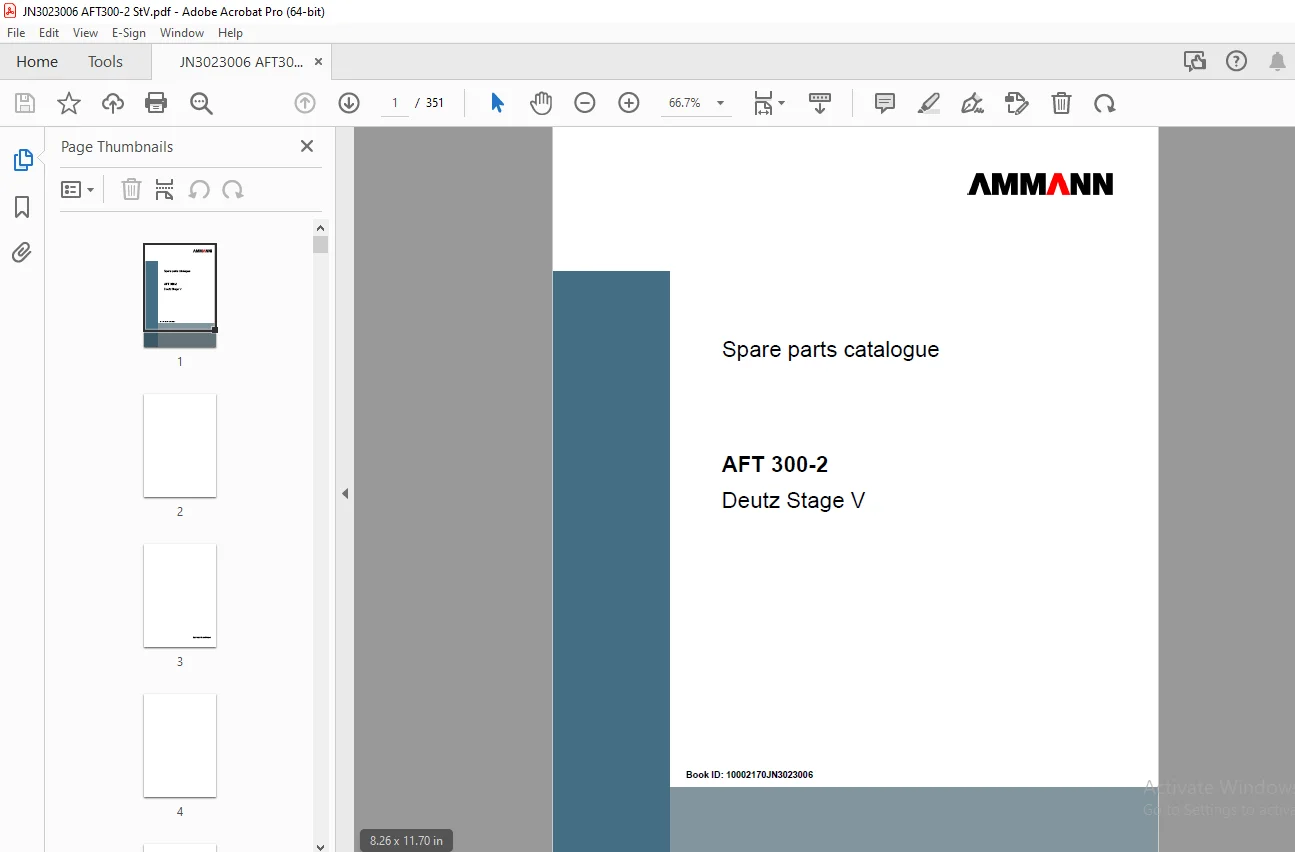

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170JN3023006 PDF

Description

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170JN3023006 – PDF DOWNLOAD

FILE DETAILS:

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170JN3023006 – PDF DOWNLOAD

Language : English
Pages : 351
Downloadable : Yes
File Type : PDF

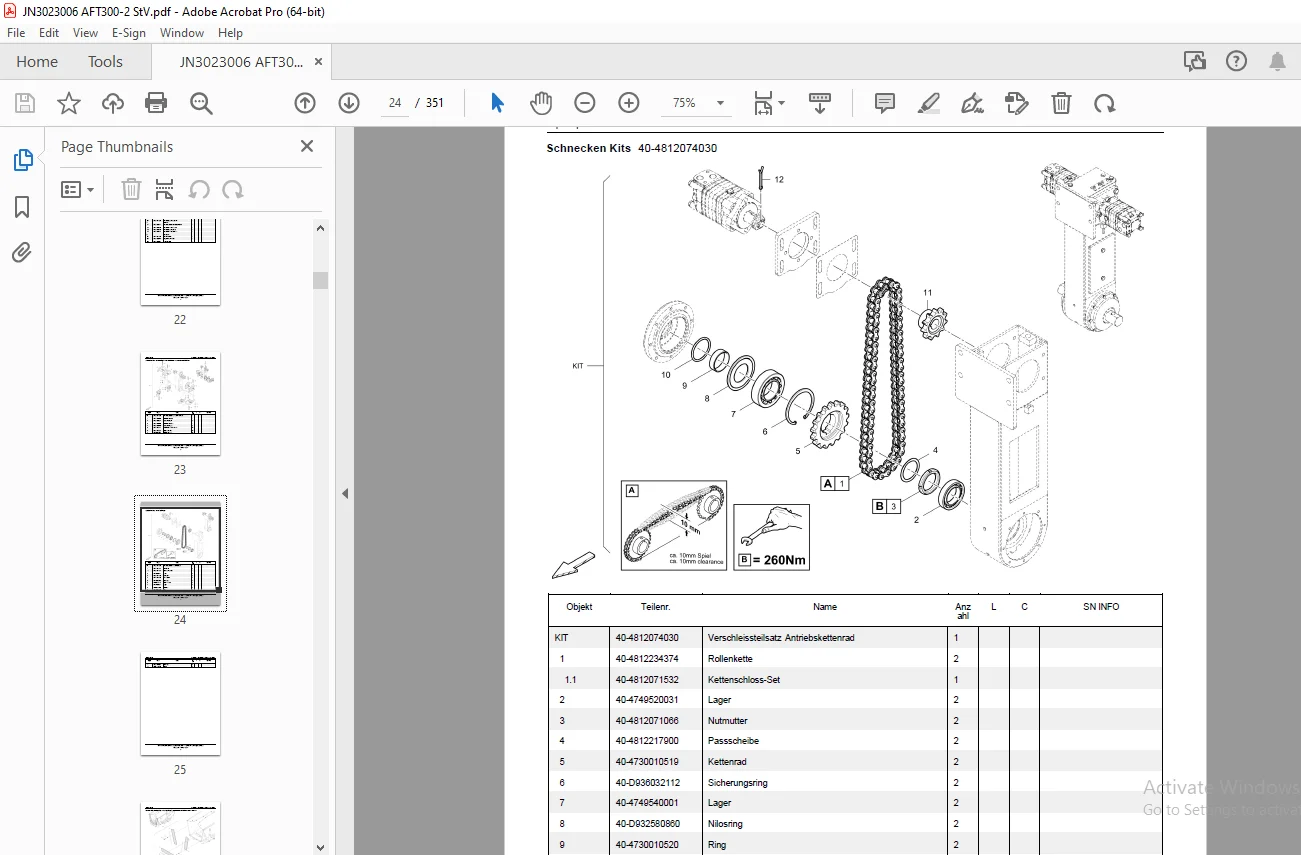

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170JN3023006 – PDF DOWNLOAD

Service, Reparatur und Verschleißteilsets
Verschleissteil und Inspektionss 1
Schnecken Kits
40-40-4812074029 Verschleissteilsatz Schneckenfl. Ø320mm 3
40-4812074030 4
Mulden / Schubrollen Kits
40-4812074018 Verschleißteilsatz muldengummis, standard
6 40-4812074020 Verschleißteilsatz muldengummis, hydr. Frontmulde 7
40-4812075324 Erneuerungs-Kit, Schubrolle 8
Lattenrost Kits
40-4812009770 Verschleissteilsatz Lattenrostkette 9
40-4812074021 Verschleissteilsatz Umlenkrolle 10
40-4812074022 Verschleissteilsatz Lattenrostantrieb 11
40-4812074023 Verschleissteilsatz Auflage 12
40-4812074024 Verschleissteilsatz Lattenrostbleche 13
40-4812074025 Verschleißteilsatz Dachprofil 14
40-4812076136 Verschleissteilsatz Lattenrostbleche 15
Laufwerk Kits
40-4812009691 Verschleissteilsatz Gummibodenplatten 16
40-4812075090 Verschleißteilsatz Laufrollen 17
40-4812076638 Verschleißteilsatz, Leitrad 18
40-4812076602 Verschleißteilsatz, Kettenrad 19
Service Kits Inspektionssatz 500 h
Inspektionssatz 500h 20
Inspektionssatz 1000 h
40-4812065776 Inspektionssatz 1000 h 21
40-4812065777 Filter Kit 1000h 22
Mechanik Hauptrahmen
40-4812073329 Hauptrahmen 23
Hauptrahmen
40-4812073333 Hauptrahmen 24
Peilstab
40-4720005788 Peilstab 26
Holm
40-4812071729 Holm 27
Holm. li.
40-4812072270 Holm. li. 30
Holm, re.
40-4812072275 Holm, re. 31
Bohlenverstellung, re.
40-4812075900 Bohlenverstellung, re. 32
Bohlenverstellung
40-4812075902 Bohlenverstellung 33
Bohlenverstellung, li.
40-4812075901 Bohlenverstellung, li. 34
Bohlenverstellung
40-4812075902 Bohlenverstellung See page 33
Schubrolle
40-4812061182 Schubrolle 36
Verkleidung
40-4812073657 Verkleidung 38
Kit, Hauben
40-4812076806 Kit, Hauben 41
Motorhaube
40-4812062795 Motorhaube 42
Deckel
40-4812061342 Deckel 44
Wartungsklappe
40-4812062800 Wartungsklappe 45
Motorhaube
40-4812076741 Motorhaube 46
Wartungsklappe
40-4812076747 Wartungsklappe 48
Seitentür, li.
40-4812062744 Seitentür, li. 49
Haltestange
40-4812061391 Haltestange 51
Verriegelung, li.
40-4812062810 Verriegelung, li. 52
Seitentür, re.
40-4812062740 Seitentür, re. 53
Haltestange
40-4812061391 Haltestange See page 51
Verriegelung, re.
40-4812062809 Verriegelung, re. 56
Seitentür, li.
40-4812062744 Seitentür, li. See page 49
Haltestange
40-4812061391 Haltestange See page 51
Verriegelung, li.
40-4812062810 Verriegelung, li. See page 52
Seitentür, re.
40-4812062740 Seitentür, re. See page 53
Haltestange
40-4812061391 Haltestange See page 51
Verriegelung, re.
40-4812062809 Verriegelung, re. See page 56
Batteriehalter
40-4812062239 Batteriehalter 61
Vandalismusschutz
40-4812076362 Vandalismusschutz 62
Aufstellstange
40-4812072217 Aufstellstange 64
40-4812217707 Mulde mit Frontklappe
40-4812217707 Mulde mit Frontklappe 65
Mulde, li.
40-4812217715 Mulde, li. 69
Mulde, re.
40-4812217714 Mulde, re. 70
Hydr. Frontmulde
40-4812201721 Hydrl. Frontklappe 71
Steuerblock
40-4812046323 Steuerblock 72
Bedienplattform Aufstieg
40-4812060850 Aufstieg 73
Aufstieg
40-4812062200A Aufstieg 74
Plattform, li.
40-4812062201 Plattform, li. 76
Plattform, re.
40-4812062206 Plattform, re. 77
Aufstieg
40-4812076370 Aufstieg 78
Plattform, li.
40-4812062201 Plattform, li. See page 76
Plattform, re.
40-4812062206 Plattform, re. See page 77
Antrieb, STGV/T4F Motor, STGV/T4F
40-4812063754 Antrieb, STGV/T4F 82
Motor
40-4812063724 Motor TD2.9 55,4KW 83
Kühlereinheit
40-4812062579 Kühlereinheit 84
Kühler mit Anbauteilen
40-4812062625 Kühlereinheit 86
Kühler
40-4812072092 Kühler 87
Zahnradmotor
40-4812009044 Zahnradmotor 88
Ausgleichsbehälter
40-4812061538 Ausgleichsbehälter 89
Kraftstoffanlage
40-4812073744 Kraftstoffanlage 90
Anbauteile
40-4812075771 Anbauteile, Motor 92
Luftfilterzubehör
40-4812062452 Luftfilterzubehör 94
Abgasanlage
40-4812062811 Abgasanlage 96
Dieselkühler
40-4812063715 Dieselkühler 97
Service parts
40-4812216008 Service parts 98
Elektrik, Stage V
40-4812062384 Elektrik, Stage V 100
Kabelbaum
40-4812216228 Kabelbaum W30 101
Pumpenverteilergetriebe
40-4812061813 Pumpenverteilergetriebe 105
Getriebe
40-4812072337 Getriebe 106
Motorkupplung
40-4812216144 Motorkupplung 108
Pumpen Anordnung
40-4812201724 Pumpen Anordnung 110
Pumpe
40-4812008897 Pumpe 111
Laufwerk
40-4812073662 Laufwerk 112
Leitrad
40-4812237364 Leitrad 115
Getriebe
40-4812044132 Getriebe 117
Laufwerkskette
40-4812008943 Kette m. Bodenplatten 118
Lattenrost
40-4812071521 Lattenrost 119
Buchsenförderkette
40-4812233743 Buchsenförderkette 122
Lattenrostantrieb
40-4812060467 Lattenrostantrieb 123
Lattenrostendschalter kpl.
40-4812060669 Lattenrostendschalter, kpl. 125
Lattenrostendschalter kpl.
40-4812060670 Lattenrostendschalter, kpl. 126
Lattenrostendschalter, li.
40-4812075405 Lattenrostendschalter, li. 127
Lattenrostendschalter, re.
40-4812075406 Lattenrostendschalter, re. 128
Umlenkrolle
40-4812071431 Umlenkrolle 129
Schnecke
Schnecke Ø320mm, 2,06m
40-4812071117 Schnecke Ø320mm, 2,06m 130
Schnecke Ø320mm, 1,2m
40-4812071125 Schnecke Ø320mm, 1,2m 131
Schnecke
40-4812071079 Schnecke 133
Materialschacht
40-4812237053 Materialschacht 138
Schnecke Ø320mm, 1,65m
40-4812071133 Schnecke Ø320mm, 1,65m 139
Schneckenverlängerung Ø320mm, 0,26m, re.
40-4812071151 Schneckenverlängerung Ø320mm, 0,26m, re. 140
Materialschachtblec, 300mm, li.
40-4812071129 Materialschachtblec, 300mm, li. 141
Materialschachtblec, 300mm, re.
40-4812071128 Materialschachtblec, 300mm, re. 142
Schneckenverlängerung Ø320mm, 0,26m, li.
40-4812071152 Schneckenverlängerung Ø320mm, 0,26m, li. 143
Schnecke Ø320mm, 2,06m
40-4812071134 Schnecke Ø320mm, 2,06m 144
Schneckenverlängerung Ø320mm, 0,47m, li.
40-4812071149 Schneckenverlängerung Ø320mm, 0,47m, li. 145
Materialschachtblec, 550mm, li.
40-4812071136 Materialschachtblec, 550mm, li. 146
Materialschachtblec, 550mm, re.
40-4812071135 Materialschachtblec, 550mm, re. 147
Schneckenverlängerung Ø320mm, 0,47m, re.
40-4812071150 Schneckenverlängerung Ø320mm, 0,47m, re. 148
Hydraulik
40-4812234566A Hydraulik 149
Hydrl. Fahrantrieb
40-4812201710 Hydrl. Fahrantrieb 150
Handbremsventil
40-4812202048 Handbremsventil 153
Pumpe
40-4812008897 Pumpe See page 111
Hydrl. Lattenrost
40-4812201713 Hydrl. Schnecke & Lattenrost 155 40-4812215760 Ventilblock 158
Hydrl. Stampfer & Vibration
40-4812073212 Hydrl. Stampfer & Vibration 159
Stromregelventil
40-4812215752 Stromregelventil 161
Hydrl. Arbeitshydraulik
40-4812073213 Hydrl. Arbeitshydraulik 162
Ventilblock
40-4812073277 Ventilblock 166
Kontrollblock
40-4812010310 Steuerblock 168
Kontrollblock
40-4812075897 Steuerblock 169
Kontrollblock
40-4812075907 Steuerblock 170
Kontrollblock
40-4812075919 Steuerblock 171
Hydraulikzylinder
40-4720004897 Hydraulikzylinder 172
Hydrl. Lüfter
40-4812073742 Hydrl. Lüfter 174
Hydrl. Tank, Sammler
40-4812073741 Hydrl. Tank, Sammler 176
Rücklauf-Saugfilter
40-4812202040 Rücklauf-Saugfilter 178
Elektrik System
40-4812074000 Elektrik 179
Elektrik
40-4812073357 Elektrik 180
Arbeitsscheinwerfer
40-4812081191 Arbeitsscheinwerfer 184
Brückenstecker W43
40-4812215330 Brückenstecker W43 185
Brückenstecker W44
40-4812202559 Brückenstecker W44 186
Klemmkasten
40-4812072397 Klemmkasten 187
Klemmkasten
40-4812018922 Klemmkasten 188
Klemmkasten
40-4812072103 Klemmkasten 189
Hauptplatine
40-4812215123 Hauptplatine 190
40-4812076791 Bedienpult
40-4812076791 Bedienpult 192
Bedieneinheit
40-4812074064 Bedieneinheit 193
Lenkeinheit
40-4812045687 Lenkeinheit 198
Kabel
40-4812073223 Kabelbaum W21 200
Verdrahtung
40-4812073188 Verdrahtung 204
Kabel
40-4812073258 Kabel W1 206
40-4812202503 Kabel W3 207
40-4812073259 Kabel W4 208
40-4812202497 Kabel W5 209
40-4812202508 Kabel W6 210
40-4812078164 Kabel W7 211
40-4812202521 Kabel W12 212
40-4812202522 Kabel W13 213
40-4812073263 Kabel W14 214
40-4812073271 Kabel W15 215
40-4812073273 Kabel W16 216
40-4812073523 Kabelbaum W20 217
40-4812073223 Kabelbaum W21 See page 200
40-4812217620 Kabelbaum W23 219
40-4812217478 Kabel W24 220
40-4812073216 Kabelbaum W26 221
40-4812073249 Kabelbaum W27 222 4
0-4812073217 Kabelbaum W28 226
40-4812073219 Kabelbaum W29 228
40-4812216228 Kabelbaum W30 See page 101
40-4812073535 Kabelbaum W31 229
40-4812202516 Kabel W40 231
40-D977436121 Masseband 232
Steuerungssystem
40-4812215000 Steuerungssystem 234
Optionen
40-4812046197 Warntongeber
40-4812046197 Rückfahrwarner 235
Warntongeber
40-4812046475 Rückfahrwarner 236
40-4812072046 Elektrische Option, USB/24V
40-4812072046 USB/24V 237
Kabel W24
40-4812217478 Kabel W24 See page 220
40-4812078204 Scheinwerfer
40-4812078204 Scheinwerfer 239
40-4812078202 Scheinwerfer
40-4812078202 Scheinwerfer 240
Kabel
40-4812078181 Kabel W1 241
40-4812074787 Arbeitsscheinwerfer
40-4812074787 Arbeitsscheinwerfer 242
Arbeitsscheinwerfer
40-4812074770 Arbeitsscheinwerfer 243
Kabel
40-4812006792 Kabel 244
40-4812076033 Emulsionssprühanlage
40-4812076033 Emulsionstank 245
Elektrik Emulsionsspruehanlage
40-4812075370 Elektrik Emulsionsspruehanlage 247
Sprühlanze
40-4812216031 Sprühlanze 248
Sprühlanze
40-4812217384 Sprühlanze 249
40-4812237693 Feuerlöscher
40-4812237693 Feuerlöscher 250
40-4812002731 First-aid kit
40-4812002731 Verbandkasten 251
40-4812009244 Werkzeugausrüstung und Zubehör
40-4812009244 Werkzeugausrüstung und Zubehör 252 Teerspachtel 254
MOBA-Matic II 2+1
40-4812072947 MOBA-Matic II 2+1, gelb 255
Neigungssensor
40-D900626011 Neigungssensor 256
Datenspeichervorrichtung Available options
40-4812080846 Kopfhörer, kpl. ( nur für STG V )
40-4812080846 Kopfhörer, kpl. 257
40-4812082062 Kopfhörer Komfort Paket ( nur für STG V )
40-4812082062 Kopfhörer Komfort Paket 258
40-4812076836 Hydraulikoel
40-4812076836 Hydraulikoel 259
40-4812061822 Panolin – Paket
40-4812061822 Panolin – Paket 260
40-4812201722 Hydrl. Nebenstromfilter
40-4812201722 Hydrl. Nebenstromfilter 261
40-4812216777 Rundumleuchte
40-4812216777 Rundumleuchte 262
Aufsteckrohr
40-4812072152 Aufsteckrohr 263
Kabelbaum W13
40-4812004752 Kabelbaum W13 264
Rundumleuchte
40-4812072114 Rundumleuchte 265
40-4812072050 Elektrische Option, USB/24V/230V
40-4812072050 USB/24V/230V 266
Kabel W24
40-4812217478 Kabel W24 See page 220
Kabelbaum W8
40-4812202646 Kabelbaum W8 268
Elektrische Option, Fernlenkung
40-4812073534 Elektrische Option, Fernlenkung 269
Steuereinheit
40-4812073542 Steuereinheit 270
Halterung
40-4812073506 Halterung 272
Kabelbaum W31
40-4812073535 Kabelbaum W31 See page 229
40-4812009359 Gloria-Spritze
40-4812009359 Gloria-Spritze 274
40-4812071410 Gasflaschenhalter
40-4812071410 Gasflaschenhalter 275
Spanngurt
Spanngurt 277
40-4812071730 Generatorantrieb
40-4812071730 Generatorantrieb 278
Kabel
40-4812215856 Kabel 282
Spannschloß
40-4812024541 Spannschloß 284
Elektrik
40-4812217474 Elektrik 285
Klemmkasten
40-4812202643 Klemmkasten 286
Kabelbaum
40-4812071058 Kabelbaum W11 291 40-4812216556 Kabelbaum W3 292
Bedienpanel
40-4812202653 Bedienpanel 293
Kabelbaum W2
40-4812202602 Kabelbaum W2 294
GPS Anlage
40-4812071405 GPS Anlage 295
GPS Modul
40-4812078171 GPS Module 296
40-4812210167 Gegengewicht kit
40-4812210167 Gegengewicht kit 297
Nivellierung
40-4812004013 Moba Gradline 2+1
40-4812004013 Moba Gradline 2+1 298
Höhenregler
40-D900624801 Höhenregler 299
Neigungsregler
40-D900624754 Neigungsregler 300
Koffer
40-D900624870 Geraetekoffer 301
40-4812004014 Moba Gradline 1+1
40-4812004014 Moba Gradline 1+1 302
Höhenregler
40-D900624801 Höhenregler See page 299
Neigungsregler
40-D900624754 Neigungsregler See page 300
Koffer
40-D900624870 Geraetekoffer See page 301
40-4812076917 TF Mini Line 2+1
40-4812076917 TF Mini Line 2+1 306
40-4812076918 TF Mini Line 1+1
40-4812076918 TF Mini Line 1+1 307
40-4812077051 MOBA-Matic II 2+1, gelb
40-4812077051 MOBA-Matic II 2+1, gelb 308
Neigungssensor
40-D900626011 Neigungssensor See page 256
40-4812077063 MOBA-Matic II 1+1, gelb
40-4812077063 MOBA-Matic II 1+1, gelb 310
Neigungssensor
40-D900626011 Neigungssensor See page 256
Zubehoer Aufkleber
40-4812074317 Schilder 312
Beschriftung AFT300-2
40-4812074310 Aufkleberposition 313
Werkzeuge und Zubehör
40-4812009874 Werkzeugausrüstung und Zubehör 314
Werkzeuge und Zubehör
40-4812009821 Werkzeugausrüstung und Zubehör 315
Spezial Werkzeug
Ultraschall Materialstärken Messgerät 317
Tension tester 318
Frequency tension tester 319
Infrarotthermometer 320
Pruefadapter 321
Schweissschutzwaechter 323
Demotagewerkzeug (gr. Pins) 324
Demontagewerkzeug (kl. Pins) 325
Service Tool Bodas 326
Magnettester 327
Digitales Druckmessgerät 328
Frequenzmeter 329

S.S
