Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170TN3029836

Description

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170TN3029836 – PDF DOWNLOAD

FILE DETAILS:

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170TN3029836 – PDF DOWNLOAD

Language : English
Pages : 344
Downloadable : Yes
File Type : PDF

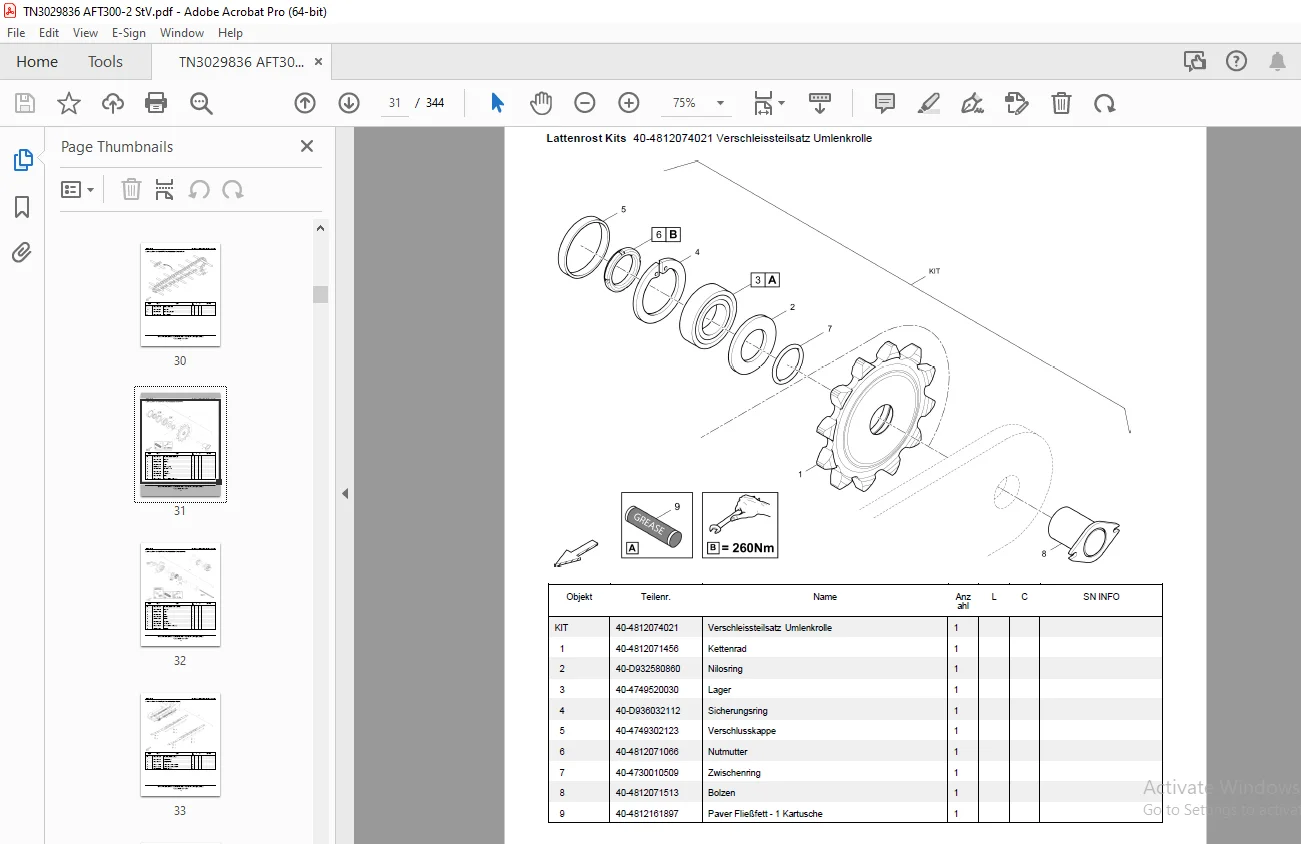

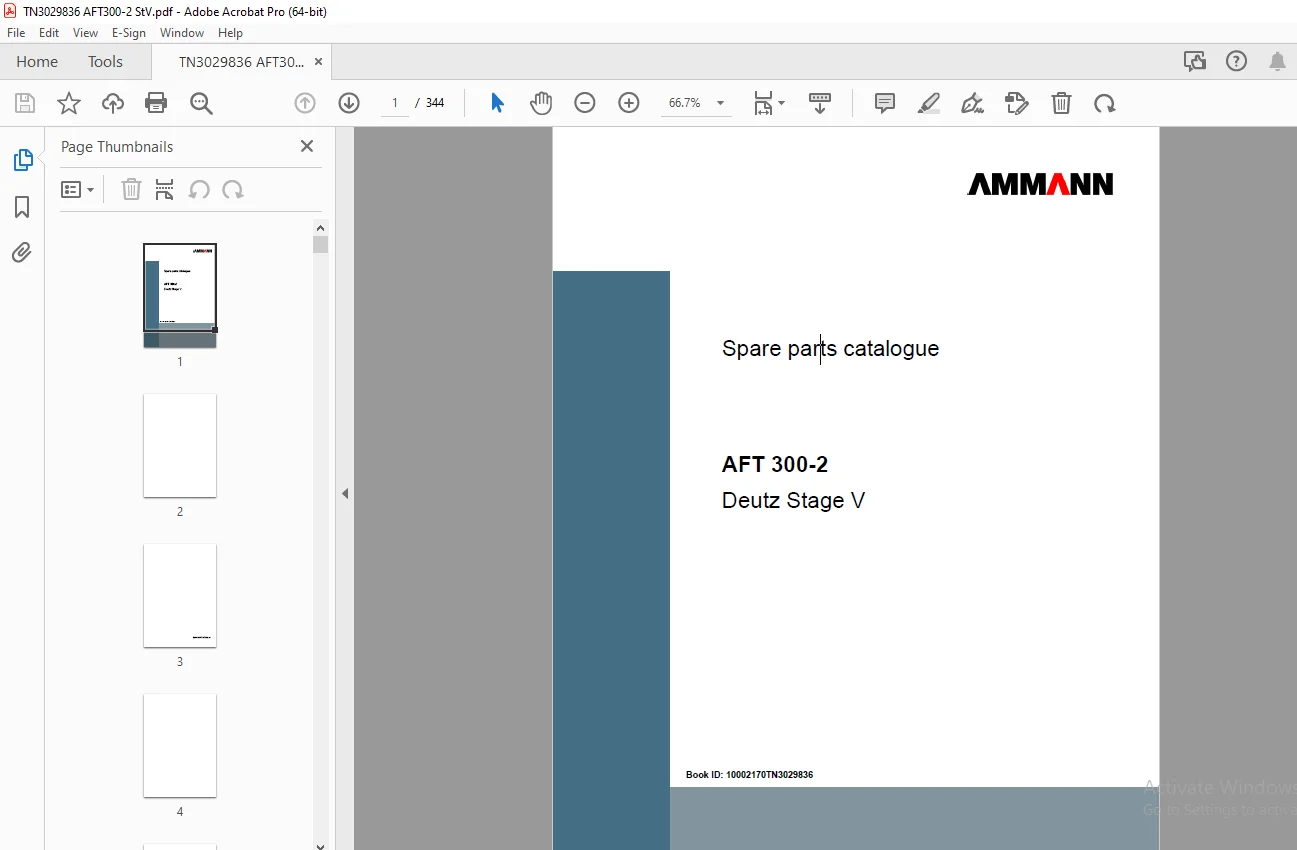

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ammann AFT 300-2 Deutz Stage V Parts Manual 10002170TN3029836 – PDF DOWNLOAD

Service, Reparatur und Verschleißteilsets
Verschleissteil und Inspektionss 1
Schnecken Kits
40-4812074029 Verschleissteilsatz Schneckenfl. Ø320mm 3
40-4812074030 4
Mulden / Schubrollen Kits
40-4812074018 Verschleißteilsatz muldengummis, standard 6
40-4812069388 Verschleißteilsatz Muldengummis (heavy duty), standard 7
40-4812074020 Verschleißteilsatz muldengummis, hydr. Frontmulde 8
40-4812069389 Verschleißteilsatz Muldengummis (heavy duty), hydr. Frontmulde 9
40-4812075324 Erneuerungs-Kit, Schubrolle 10
Lattenrost Kits
40-4812009770 Verschleissteilsatz Lattenrostkette 11
40-4812074021 Verschleissteilsatz Umlenkrolle 12
40-4812074022 Verschleissteilsatz Lattenrostantrieb 13
40-4812074023 Verschleissteilsatz Auflage 14
40-4812074024 Verschleissteilsatz Lattenrostbleche 15
40-4812074025 Verschleißteilsatz Dachprofil 16
40-4812076136 Verschleissteilsatz Lattenrostbleche 17
Laufwerk Kits
40-4812009691 Verschleissteilsatz Gummibodenplatten 18
40-4812075090 Verschleißteilsatz Laufrollen 19
40-4812076638 Verschleißteilsatz, Leitrad 20
40-4812076602 Verschleißteilsatz, Kettenrad 21
Service Kits Inspektionssatz 500 h
Inspektionssatz 500h 22
Inspektionssatz 1000 h
40-4812065776 Inspektionssatz 1000 h 23
40-4812065777 Filter Kit 1000h 24
Mechanik Hauptrahmen
40-4812073329 Hauptrahmen 25
Hauptrahmen
40-4812073333 Hauptrahmen 26
Peilstab
40-4720005788 Peilstab 28
Holm
40-4812071729 Holm 29
Holm. li.
40-4812072270 Holm. li. 32
Holm, re.
40-4812072275 Holm, re. 33
Bohlenverstellung, re.
40-4812075900 Bohlenverstellung, re. 34
Bohlenverstellung
40-4812075902 Bohlenverstellung 35
Bohlenverstellung, li.
40-4812075901 Bohlenverstellung, li. 36
Bohlenverstellung
40-4812075902 Bohlenverstellung See page 35
Schubrolle
40-4812061182 Schubrolle 38
Verkleidung
40-4812073657 Verkleidung 40
Kit, Hauben
40-4812076806 Kit, Hauben 43
Motorhaube
40-4812062795 Motorhaube 44
Deckel
40-4812061342 Deckel 46
Wartungsklappe
40-4812062800 Wartungsklappe 47
Motorhaube
40-4812076741 Motorhaube 48
Wartungsklappe
40-4812076747 Wartungsklappe 50
Seitentür, li.
40-4812062744 Seitentür, li. 51
Haltestange
40-4812061391 Haltestange 53
Verriegelung, li.
40-4812062810 Verriegelung, li. 54
Seitentür, re.
40-4812062740 Seitentür, re. 55
Haltestange
40-4812061391 Haltestange See page 53
Verriegelung, re.
40-4812062809 Verriegelung, re. 58
Seitentür, li.
40-4812062744 Seitentür, li. See page 51
Haltestange
40-4812061391 Haltestange See page 53
Verriegelung, li.
40-4812062810 Verriegelung, li. See page 54
Seitentür, re.
40-4812062740 Seitentür, re. See page 55
Haltestange
40-4812061391 Haltestange See page 53
Verriegelung, re.
40-4812062809 Verriegelung, re. See page 58
Batteriehalter
40-4812062239 Batteriehalter 63
Vandalismusschutz
40-4812076362 Vandalismusschutz 64
Aufstellstange
40-4812072217 Aufstellstange 66
40-4812217945 Mulde
40-4812217945 Mulde 67
Mulde, li.
40-4812217715 Mulde, li. 69
Mulde, re.
40-4812217714 Mulde, re. 70
Bedienplattform Aufstieg
40-4812060850 Aufstieg 71
Aufstieg
40-4812062200A Aufstieg 72
Plattform, li.
40-4812062201 Plattform, li. 74
Plattform, re.
40-4812062206 Plattform, re. 75
Aufstieg
40-4812076370 Aufstieg 76
Plattform, li.
40-4812062201 Plattform, li. See page 74
Plattform, re.
40-4812062206 Plattform, re. See page 75
Antrieb, STGV/T4F Motor, STGV/T4F
40-4812063754 Antrieb, STGV/T4F 80
Motor
40-4812063724 Motor TD2.9 55,4KW 81
Kühlereinheit
40-4812062579 Kühlereinheit 82
Kühler mit Anbauteilen
40-4812062625 Kühlereinheit 84
Kühler
40-4812072092 Kühler 85
Zahnradmotor
40-4812009044 Zahnradmotor 86
Ausgleichsbehälter
40-4812061538 Ausgleichsbehälter 87
Kraftstoffanlage
40-4812073744 Kraftstoffanlage 88
Anbauteile
40-4812075771 Anbauteile, Motor 90
Luftfilterzubehör
40-4812062452 Luftfilterzubehör 92
Abgasanlage
40-4812062811 Abgasanlage 94
Dieselkühler
40-4812063715 Dieselkühler 95
Service parts
40-4812216008 Service parts 96
Elektrik, Stage V
40-4812062384 Elektrik, Stage V 98
Kabelbaum
40-4812216228 Kabelbaum W30 99
Pumpenverteilergetriebe
40-4812061813 Pumpenverteilergetriebe 103
Getriebe
40-4812072337 Getriebe 104
Motorkupplung
40-4812216144 Motorkupplung 106
Pumpen Anordnung
40-4812201724 Pumpen Anordnung 108
Pumpe
40-4812008897 Pumpe 109
Laufwerk
40-4812073662 Laufwerk 110
Leitrad
40-4812237364 Leitrad 113
Getriebe
40-4812044132 Getriebe 115
Laufwerkskette
40-4812008943 Kette m. Bodenplatten 116
Lattenrost
40-4812071521 Lattenrost 117
Buchsenförderkette
40-4812233743 Buchsenförderkette 120
Lattenrostantrieb
40-4812060467 Lattenrostantrieb 121
Lattenrostendschalter kpl.
40-4812060669 Lattenrostendschalter, kpl. 123
Lattenrostendschalter kpl.
40-4812060670 Lattenrostendschalter, kpl. 124
Lattenrostendschalter, li.
40-4812075405 Lattenrostendschalter, li. 125
Lattenrostendschalter, re.
40-4812075406 Lattenrostendschalter, re. 126
Umlenkrolle
40-4812071431 Umlenkrolle 127
Schnecke
Schnecke Ø320mm, 1,65m
40-4812071116 Schnecke Ø320mm, 1,65m 128
Schnecke Ø320mm, 1,2m
40-4812071125 Schnecke Ø320mm, 1,2m 129
Schnecke
40-4812071079 Schnecke 131
Materialschacht
40-4812237053 Materialschacht 136
Schnecke Ø320mm, 1,65m
40-4812071133 Schnecke Ø320mm, 1,65m 137
Schneckenverlängerung Ø320mm, 0,26m, re.
40-4812071151 Schneckenverlängerung Ø320mm, 0,26m, re. 138
Materialschachtblec, 300mm, li.
40-4812071129 Materialschachtblec, 300mm, li. 139
Materialschachtblec, 300mm, re.
40-4812071128 Materialschachtblec, 300mm, re. 140
Schneckenverlängerung Ø320mm, 0,26m, li.
40-4812071152 Schneckenverlängerung Ø320mm, 0,26m, li. 141
Hydraulik
40-4812234566A Hydraulik 142
Hydrl. Fahrantrieb
40-4812201710 Hydrl. Fahrantrieb 143
Handbremsventil
40-4812202048 Handbremsventil 146
Pumpe
40-4812008897 Pumpe See page 109
Hydrl. Lattenrost
40-4812201713 Hydrl. Schnecke & Lattenrost 148
40-4812215760 Ventilblock 151
Hydrl. Stampfer & Vibration
40-4812073212 Hydrl. Stampfer & Vibration 152
Stromregelventil
40-4812215752 Stromregelventil 154
Hydrl. Arbeitshydraulik
40-4812073213 Hydrl. Arbeitshydraulik 155
Ventilblock
40-4812073277 Ventilblock 159
Kontrollblock
40-4812010310 Steuerblock 161
Kontrollblock
40-4812075897 Steuerblock 162
Kontrollblock
40-4812075907 Steuerblock 163
Kontrollblock
40-4812075919 Steuerblock 164
Hydraulikzylinder
40-4720004897 Hydraulikzylinder 165
Hydrl. Lüfter
40-4812073742 Hydrl. Lüfter 167
Hydrl. Tank, Sammler
40-4812073741 Hydrl. Tank, Sammler 169
Rücklauf-Saugfilter
40-4812202040 Rücklauf-Saugfilter 171
Elektrik System
40-4812074000 Elektrik 172
Elektrik
40-4812073357 Elektrik 173
Arbeitsscheinwerfer
40-4812081191 Arbeitsscheinwerfer 177
Brückenstecker W43
40-4812215330 Brückenstecker W43 178
Brückenstecker W44
40-4812202559 Brückenstecker W44 179
Klemmkasten
40-4812072397 Klemmkasten 180
Klemmkasten
40-4812018922 Klemmkasten 181
Klemmkasten
40-4812072103 Klemmkasten 182
Hauptplatine
40-4812215123 Hauptplatine 183
40-4812076791 Bedienpult
40-4812076791 Bedienpult 185
Bedieneinheit
40-4812074064 Bedieneinheit 186
Lenkeinheit
40-4812045687 Lenkeinheit 191
Kabel
40-4812073223 Kabelbaum W21 193
Verdrahtung
40-4812073188 Verdrahtung 197
Kabel
40-4812073258 Kabel W1 199
40-4812202503 Kabel W3 200
40-4812073259 Kabel W4 201
40-4812202497 Kabel W5 202
40-4812202508 Kabel W6 203
40-4812078164 Kabel W7 204
40-4812202521 Kabel W12 205
40-4812202522 Kabel W13 206
40-4812073263 Kabel W14 207
40-4812073271 Kabel W15 208
40-4812073273 Kabel W16 209
40-4812073523 Kabelbaum W20 210
40-4812073223 Kabelbaum W21 See page 193
40-4812217620 Kabelbaum W23 212
40-4812217478 Kabel W24 213
40-4812073216 Kabelbaum W26 214
40-4812073249 Kabelbaum W27 215
40-4812073217 Kabelbaum W28 219
40-4812073219 Kabelbaum W29 221
40-4812216228 Kabelbaum W30 See page 99
40-4812073535 Kabelbaum W31 222
40-4812202516 Kabel W40 224
40-D977436121 Masseband 225
Steuerungssystem
40-4812215000 Steuerungssystem 227
Optionen
40-4812046197 Warntongeber
40-4812046197 Rückfahrwarner 228
Warntongeber
40-4812046475 Rückfahrwarner 229
40-4812216777 Rundumleuchte
40-4812216777 Rundumleuchte 230
Aufsteckrohr
40-4812072152 Aufsteckrohr 231
Kabelbaum W13
40-4812004752 Kabelbaum W13 232
Rundumleuchte
40-4812072114 Rundumleuchte 233
40-4812072050 Elektrische Option, USB/24V/230V
40-4812072050 USB/24V/230V 234
Kabel W24
40-4812217478 Kabel W24 See page 213
Kabelbaum W8
40-4812202646 Kabelbaum W8 236
40-4812078204 Scheinwerfer
40-4812078204 Scheinwerfer 237
40-4812078202 Scheinwerfer
40-4812078202 Scheinwerfer 238
Kabel
40-4812078181 Kabel W1 239
40-4812074787 Arbeitsscheinwerfer
40-4812074787 Arbeitsscheinwerfer 240
Arbeitsscheinwerfer
40-4812074770 Arbeitsscheinwerfer 241
Kabel
40-4812006792 Kabel 242
40-4812071730 Generatorantrieb
40-4812071730 Generatorantrieb 243
Kabel
40-4812215856 Kabel 247
Spannschloß
40-4812024541 Spannschloß 249
Elektrik
40-4812217474 Elektrik 250
Klemmkasten
40-4812202643 Klemmkasten 251
Kabelbaum
40-4812071058 Kabelbaum W11 256
40-4812216556 Kabelbaum W3 257
Bedienpanel
40-4812202653 Bedienpanel 258
Kabelbaum W2
40-4812202602 Kabelbaum W2 259
GPS Anlage
40-4812071405 GPS Anlage 260
GPS Modul
40-4812078171 GPS Module 261
40-4812077051 MOBA-Matic II 2+1, gelb
40-4812077051 MOBA-Matic II 2+1, gelb 262
Neigungssensor
40-D900626011 Neigungssensor 263
Available options
40-4812080846 Kopfhörer, kpl. ( nur für STG V )
40-4812080846 Kopfhörer, kpl. 264
40-4812082062 Kopfhörer Komfort Paket ( nur für STG V )
40-4812082062 Kopfhörer Komfort Paket 265
40-4812076836 Hydraulikoel
40-4812076836 Hydraulikoel 266
40-4812061822 Panolin – Paket
40-4812061822 Panolin – Paket 267
40-4812201722 Hydrl. Nebenstromfilter
40-4812201722 Hydrl. Nebenstromfilter 268
40-4812072046 Elektrische Option, USB/24V
40-4812072046 USB/24V 269
Kabel W24
40-4812217478 Kabel W24 See page 213
Elektrische Option, Fernlenkung
40-4812073534 Elektrische Option, Fernlenkung 271
Steuereinheit
40-4812073542 Steuereinheit 272
Halterung
40-4812073506 Halterung 274
Kabelbaum W31
40-4812073535 Kabelbaum W31 See page 222
40-4812237693 Feuerlöscher
40-4812237693 Feuerlöscher 276
40-4812009359 Gloria-Spritze
40-4812009359 Gloria-Spritze 277
40-4812076033 Emulsionssprühanlage
40-4812076033 Emulsionstank 278
Elektrik Emulsionsspruehanlage
40-4812075370 Elektrik Emulsionsspruehanlage 280
Sprühlanze
40-4812216031 Sprühlanze 281
Sprühlanze
40-4812217384 Sprühlanze 282
40-4812002731 First-aid kit
40-4812002731 Verbandkasten 283
40-4812071410 Gasflaschenhalter
40-4812071410 Gasflaschenhalter 284
Spanngurt
Spanngurt 286
40-4812009244 Werkzeugausrüstung und Zubehör
40-4812009244 Werkzeugausrüstung und Zubehör 287
Teerspachtel 289
40-4812210167 Gegengewicht kit
40-4812210167 Gegengewicht kit 290
Nivellierung
40-4812004013 Moba Gradline 2+1
40-4812004013 Moba Gradline 2+1 291
Höhenregler
40-D900624801 Höhenregler 292
Neigungsregler
40-D900624754 Neigungsregler 293
Koffer
40-D900624870 Geraetekoffer 294
40-4812004014 Moba Gradline 1+1
40-4812004014 Moba Gradline 1+1 295
Höhenregler
40-D900624801 Höhenregler See page 292
Neigungsregler
40-D900624754 Neigungsregler See page 293
Koffer
40-D900624870 Geraetekoffer See page 294
40-4812076917 TF Mini Line 2+1
40-4812076917 TF Mini Line 2+1 299
40-4812076918 TF Mini Line 1+1
40-4812076918 TF Mini Line 1+1 300
40-4812077063 MOBA-Matic II 1+1, gelb
40-4812077063 MOBA-Matic II 1+1, gelb 301
Neigungssensor
40-D900626011 Neigungssensor See page 263
Zubehoer Aufkleber
40-4812074317 Schilder 303
Beschriftung AFT300-2
40-4812074310 Aufkleberposition 304
Werkzeuge und Zubehör
40-4812009874 Werkzeugausrüstung und Zubehör 305
Werkzeuge und Zubehör
40-4812009821 Werkzeugausrüstung und Zubehör 306
Spezial Werkzeug
Ultraschall Materialstärken Messgerät 308
Tension tester 309
Frequency tension tester 310
Infrarotthermometer 311
Pruefadapter 312
Schweissschutzwaechter 314
Demotagewerkzeug (gr. Pins) 315
Demontagewerkzeug (kl. Pins) 316
Service Tool Bodas 317
Magnettester 318
Digitales Druckmessgerät 319
Frequenzmeter 320

S.S
