AMMANN AFW 150-2 KEZELÉSI UTASÍTÁS 3038458 PDF

Description

AMMANN AFW 150-2 KEREKES ASZFALTTERÍTŐGÉP HATZ 1B50E EU Stage V, U.S. EPA Tier 4f KEZELÉSI UTASÍTÁS 3038458 – PDF DOWNLOAD

FILE DETAILS:

AMMANN AFW 150-2 KEREKES ASZFALTTERÍTŐGÉP HATZ 1B50E EU Stage V, U.S. EPA Tier 4f KEZELÉSI UTASÍTÁS 3038458 – PDF DOWNLOAD

Language : Hungarian
Pages : 202
Downloadable : Yes
File Type : PDF

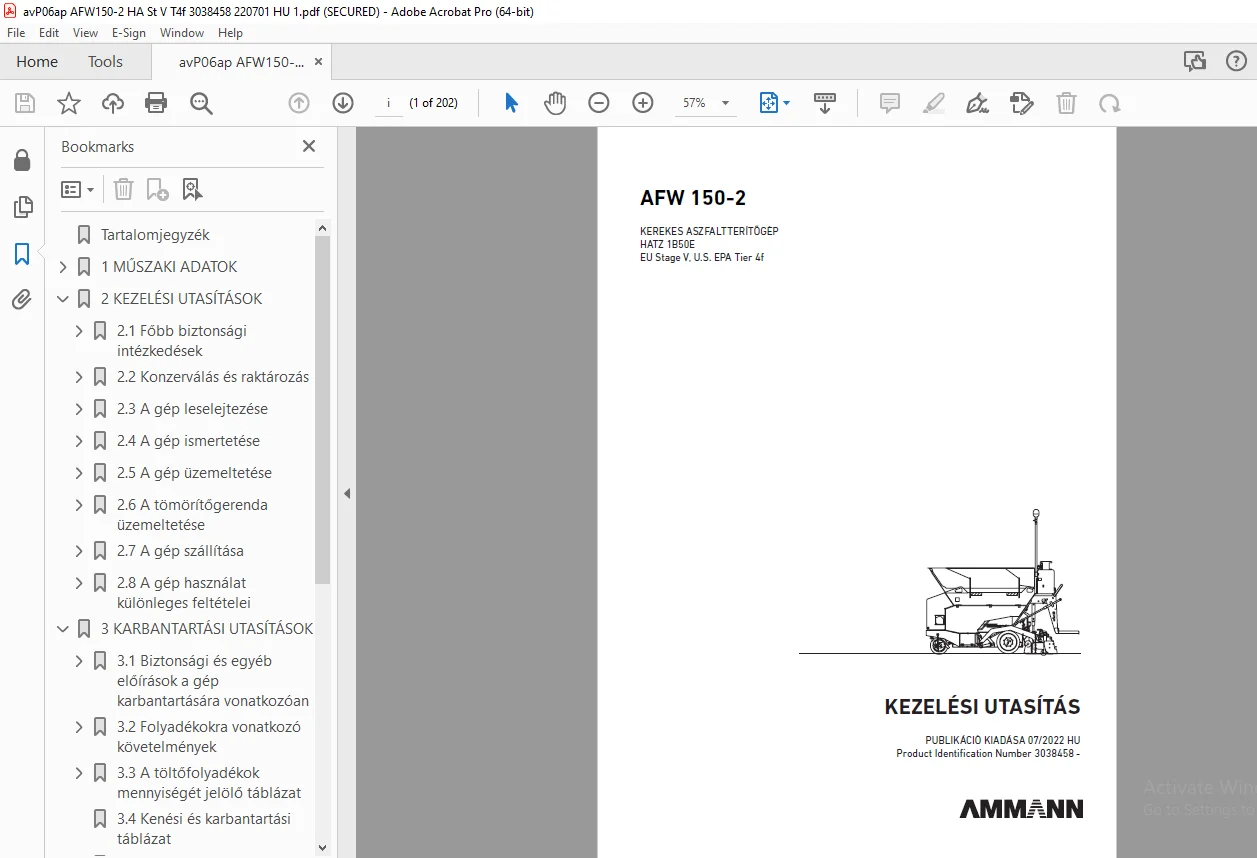

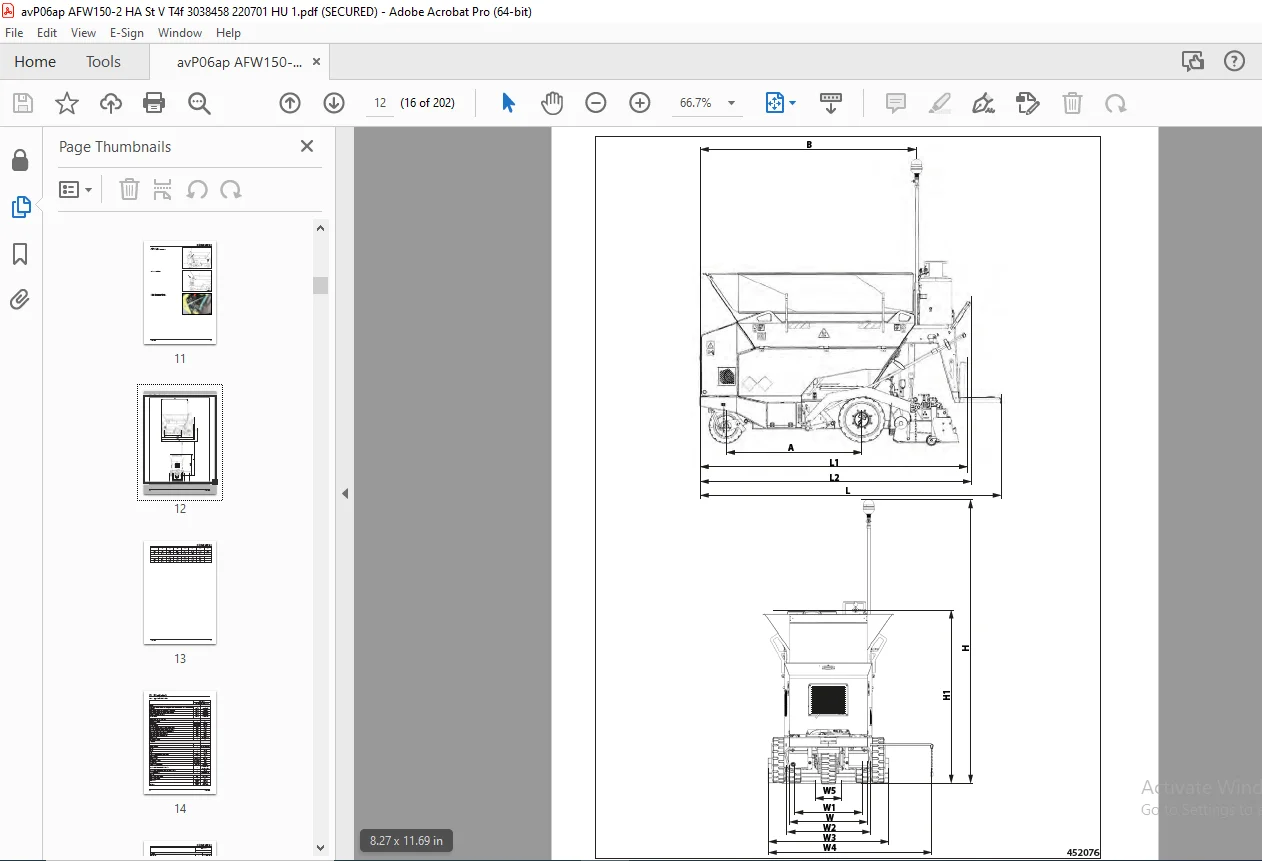

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN AFW 150-2 KEREKES ASZFALTTERÍTŐGÉP HATZ 1B50E EU Stage V, U.S. EPA Tier 4f KEZELÉSI UTASÍTÁS 3038458 – PDF DOWNLOAD

Tartalomjegyzék........................................................................................................................  8
1	MŰSZAKI ADATOK....................................................................................................................... 13
	1.1	Alapvető szabályok............................................................................................................. 14
	1.2	Gép méretrajza................................................................................................................. 16
	1.3	Műszaki adatok................................................................................................................. 18
		1.3.1	Specifikációs táblázat................................................................................................... 18
		1.3.2	A gép emelkedése és oldalsó statikai stabilitása......................................................................... 20
		1.3.3	Opciós felszerelés....................................................................................................... 22
		1.3.3.1	A tömörítőgerenda vibrációs símítóléce................................................................................. 23
		1.3.3.2	A tömörítőgerenda mechanikus szélesítése............................................................................... 24
		1.3.3.3	Kettős kerék........................................................................................................... 26
		1.3.3.4	Az első kerék kaparója................................................................................................. 27
		1.3.3.5	Az anyagszekrény felépítménye.......................................................................................... 28
		1.3.3.6	Kiegészítő világítás................................................................................................... 29
		1.3.3.7	Vezetősínes simítólap-rendszer......................................................................................... 30
2	KEZELÉSI UTASÍTÁSOK.................................................................................................................. 33
	2.1	Főbb biztonsági intézkedések................................................................................................... 34
		2.1.1	Kötelességek az üzemkezdet előtt......................................................................................... 34
		2.1.2	Az üzemeltető által biztosított biztonsági intézkedések.................................................................. 34
		2.1.3	Követelmények a képesített személyzettel szemben......................................................................... 35
		2.1.4	A gépkezelő kötelességei................................................................................................. 36
		2.1.5	A tömörítőgerenda kezelőjének kötelességei............................................................................... 37
		2.1.6	Gépkezelő állás és a tömörítőgerenda kezelő állás a gép működése közben.................................................. 38
		2.1.7	Veszélyzóna és biztonságos távolság...................................................................................... 39
		2.1.8	A gép üzemelése a nem áttekinthető terekben.............................................................................. 42
		2.1.9	Kézjelek ................................................................................................................ 42
		2.1.10	Biztonsági jelölések és szimbólumok a gépen............................................................................. 46
		2.1.11	Személyvédelmi eszközök................................................................................................. 50
		2.1.12	Általános biztonsági intézkedések....................................................................................... 51
		2.1.13	Biztonsági intézkedések a gép működése közben........................................................................... 51
		2.1.14	A gázpalackok használatának biztonsági és tűzvédelmi intézkedései....................................................... 52
		2.1.15	A hordozható tűzoltó berendezés használatának biztonsági intézkedései................................................... 53
		2.1.16	A biztonsági és tűzvédelmi intézkedések a gép közelében végzett hegesztéskor............................................ 53
		2.1.17	Biztonsági intézkedések a gép elektromos és elektronikus felszereléséhez ............................................... 54
		2.1.18	Tiltott tevékenységek................................................................................................... 55
	2.2	Konzerválás és raktározás...................................................................................................... 57
		2.2.1	A tárolási helyek és a tárolási feltételek............................................................................... 57
		2.2.2	A gép konzerválása és tárolása 1 – 2 hónapra............................................................................. 58
		2.2.3	A gép konzerválása és tárolása 2 hónapon túl............................................................................. 59
		2.2.4	A konzerválószerek eltávolítása és a gép üzembe helyezése................................................................ 60
	2.3	A gép leselejtezése............................................................................................................ 61
		2.3.1	A gép leselejtezése élettartamának végén................................................................................. 61
	2.4	A gép ismertetése.............................................................................................................. 62
		2.4.1	A gép és a tömörítőgerenda főbb részeinek leírása........................................................................ 63
		2.4.2	Fő kezelőpanel........................................................................................................... 67
		2.4.3	Kijelző.................................................................................................................. 71
		2.4.4 	Lábkapcsoló............................................................................................................. 73
	2.5	A gép üzemeltetése............................................................................................................. 75
		2.5.1	Az akkumulátor bekapcsolás és kikapcsolás lecsatlakoztatója.............................................................. 75
		2.5.2	A gép alapvető felszerelése.............................................................................................. 76
		2.5.3	A gép lehajtható lemeze.................................................................................................. 79
		2.5.4	A tárolószekrények és biztonsági burkolatok a gépen...................................................................... 80
		2.5.5	A tömörítőgerenda szűkítőlemezeinek felszerelése......................................................................... 82
		2.5.6	Villogófény.............................................................................................................. 84
		2.5.7	Kezelőállás.............................................................................................................. 85
		2.5.8	A motor indítása......................................................................................................... 86
		2.5.9	A motor indítása indítókábellel külső tápforrásról....................................................................... 87
		2.5.10	A gép előrehaladása és hátramenete...................................................................................... 88
		2.5.11	A gép és a motor leállítása............................................................................................. 90
		2.5.12	A gép parkolása......................................................................................................... 91
		2.5.13	Első kerék.............................................................................................................. 92
		2.5.14	A terítés iránya kijelzőjének használata és beállítása.................................................................. 93
		2.5.15	Anyagszekrény........................................................................................................... 94
		2.5.16	Az anyag kieresztése.................................................................................................... 95
		2.5.17	Szállítószalag.......................................................................................................... 96
		2.5.18	A szállítószalag végkapcsolója.......................................................................................... 97
		2.5.19	Elosztócsigák........................................................................................................... 98
	2.6	A tömörítőgerenda üzemeltetése................................................................................................. 99
		2.6.1	A tömörítőgerenda emelés és leeresztés kapcsolója........................................................................ 99
		2.6.2	A tömörítőgerenda rögzítése..............................................................................................100
		2.6.3	A terítés szélességének beállítása.......................................................................................102
		2.6.4	A terítés magasságának beállítása........................................................................................104
		2.6.5	Az úttest profil beállítása..............................................................................................105
		2.6.6	Az oldalfalak beállítása.................................................................................................106
		2.6.7	Vibrációs símítóléc (opciós felszerelés).................................................................................107
		2.6.8	A tömörítőgerenda fűtése gázzal..........................................................................................108
		2.6.9	Az anyag betöltése a gépbe...............................................................................................115
		2.6.10	A terítés kezdete.......................................................................................................116
		2.6.11	A terítés befejezése....................................................................................................117
	2.7	A gép szállítása...............................................................................................................118
		2.7.1	A gép előkészítése szállításra...........................................................................................118
		2.7.2	A gép felrakodása felhajtó rámpával......................................................................................119
		2.7.3	A gép felrakodása daruval................................................................................................120
		2.7.4	A gép szállítása.........................................................................................................121
		2.7.5	A gép előkészítése szállítás utáni üzembehelyezésre......................................................................121
	2.8	A gép használat különleges feltételei..........................................................................................122
		2.8.1	A gép vontatása..........................................................................................................122
		2.8.2	Éghajlati feltételek.....................................................................................................123
		2.8.3	A gép üzemeltetése poros környezetben....................................................................................123
3	KARBANTARTÁSI UTASÍTÁSOK.............................................................................................................125
	3.1	Biztonsági és egyéb előírások a gép karbantartására vonatkozóan................................................................127
		3.1.1	Biztonsági előírások a gép karbantartására vonatkozóan...................................................................127
		3.1.2	Biztonsági és tűzvédelmi előírások üzemi folyadékok cseréje során........................................................128
		3.1.3	Környezetvédelmi és egészségügyi alapelvek...............................................................................129
		3.1.3.1	Egészségügyi alapelvek.................................................................................................129
		3.1.3.2	Környezetvédelmi alapelvek.............................................................................................129
	3.2	Folyadékokra vonatkozó követelmények...........................................................................................130
		3.2.1	Motorolaj................................................................................................................130
		3.2.2	Üzemanyag................................................................................................................131
		3.2.3	Hidraulika olaj..........................................................................................................131
		3.2.4	Antiadhéziós oldat.......................................................................................................131
		3.2.5	Folyékony gáz............................................................................................................132
		3.2.6	Kenőzsír.................................................................................................................132
	3.3	A töltőfolyadékok mennyiségét jelölő táblázat..................................................................................133
		3.3.1	A töltőfolyadékok mennyiségének és a karbantartási tervben szereplő szimbólumok áttekintése..............................133
	3.4	Kenési és karbantartási táblázat...............................................................................................134
	3.5	Kenési és szerviz terv.........................................................................................................136
		3.5.1	Karbantartási terv.......................................................................................................136
	3.6	Kenési és karbantartási feladatok..............................................................................................137
		A munka kezdetén 10 óránként (naponta).........................................................................................138
			3.6.1	Üzemanyag-szint ellenőrzése..........................................................................................138
			3.6.2	Motorolaj ellenőrzése................................................................................................139
			3.6.3	Hidraulika tartályban lévő olaj szintjének ellenőrzése...............................................................140
			3.6.4	A kezelőállás tisztítása.............................................................................................141
			3.6.5	Az anyagszekrény, a kiömlőnyílás és a szállítószalag tisztítása......................................................142
			3.6.6	Az elosztócsiga tisztítása...........................................................................................143
			3.6.7	Égőfej gyújtásának próbája, a láng helyzetének beállítása és a gyújtógyertyák karbantartása..........................144
			3.6.8	A gázkészülék szivárgásvizsgálata....................................................................................148
			3.6.9	Fékteszt.............................................................................................................149
			3.6.9.1	Pakolófék jelzőfény................................................................................................149
			3.6.9.2	A vészfék ellenőrzés...............................................................................................150
			3.6.9.3	Az üzemi fék ellenőrzés............................................................................................151
			3.6.10	Az üzemanyag és a hidraulikus rendszer tömítettségének ellenőrzése..................................................152
		A munka végén 10 óránként (naponta)............................................................................................153
			3.6.11	Üzemanyag-szint ellenőrzése.........................................................................................153
			3.6.12	Az anyagszekrény, a kiömlőnyílás és a szállítószalag tisztítása.....................................................154
			3.6.13	Az elosztócsiga tisztítása..........................................................................................155
		50 óránként....................................................................................................................156
			3.6.14	A vízleválasztó tisztítása..........................................................................................156
			3.6.15	A gép kenése........................................................................................................157
		100 óránként...................................................................................................................160
			3.6.16	Az üzemanyag-ellátó rendszer szivárgásvizsgálata....................................................................160
			3.6.17	A hátsó kerekek rögzítettségének vizsgálata.........................................................................161
			3.6.18	A szállítószalag láncainak feszítése................................................................................162
		250 óránként...................................................................................................................163
			3.6.19.	A motorolaj cseréje................................................................................................163
			3.6.20	A motor által beszívott levegő ellenőrzése..........................................................................164
			3.6.21	A hidraulika olaj hűtőjének tisztítása..............................................................................165
			3.6.22	A hidraulikus kör tömítettségének ellenőrzése.......................................................................166
			3.6.23	Az akkumulátor vizsgálata...........................................................................................167
			3.6.24	A szállítószalag láncfeszesség ellenőrzése..........................................................................169
		500 üzemóránként, de legalább évente egyszer...................................................................................170
			3.6.25	Üzemanyag-szűrő cseréje.............................................................................................170
			3.6.26	A levegőszűrő cseréje...............................................................................................172
			3.6.27	Az elülső és hátsó kerekek állapotának ellenőrzése..................................................................173
		1000 óránként..................................................................................................................174
			3.6.28	Motorolaj-szűrő tisztítása..........................................................................................174
			3.6.29	Hidraulika olaj és hidraulikaolaj-szűrő cseréje.....................................................................176
			3.6.30	Gáztömlők cseréje...................................................................................................178
		Karbantartás szükség esetén....................................................................................................179
			3.6.31	Az akkumulátor cseréje..............................................................................................179
			3.6.32	Akkumulátor áramtöltése.............................................................................................180
			3.6.33	A csavarkötések meghúzásának ellenőrzése............................................................................181
	3.7	Hibaelhárítás..................................................................................................................183
		3.7.1	Hibaelhárítás............................................................................................................183
		3.7.2	A motor hibáinak elhárítása a kijelzőn lévő ellenőrző fények felvillanásakor.............................................183
		3.7.3	A hidraulikus kör hibáinak elhárítása....................................................................................183
		3.7.4	Az elektromos rendszer hibáinak elhárítása...............................................................................184
		3.7.5	A simítólap fűtéshibáinak elhárítása az aktív hibákat jelző fény felvillanásakor és hibakód megjelenésekor a kijelzőn....184
		3.7.6	A kijelzőn megjelenített hibakódok jegyzéke..............................................................................185
	3.8	Mellékletek....................................................................................................................188
		3.8.1	A gép kapcsolási rajza...................................................................................................188
		3.8.2	A gép hidraulikájának rajza..............................................................................................194
		3.8.2.1	A hidraulikus kör mérési pontjai.......................................................................................196
		3.8.3	A simítólap gázfűtéses rendszerének ábrája...............................................................................197
		3.8.4	Rendszeres karbantartáshoz szükséges alkatrészek táblázata...............................................................198
		3.8.5	500 h szűrőkészlet tartalma (4-760264)...................................................................................198
		3.8.6	1000 h szűrőkészlet tartalma (4-760265)..................................................................................198

S.S
