AMMANN AP 240 RULLO PNEUMATICO MANUALE D‘USO 3001576 PDF
$24.95
AMMANN AP 240: Rullo pneumatico con motore Cummins QSB3.3-C99 conforme a norme EU Stage IIIA/U.S. EPA Tier 3. Il manuale d’uso (3001576) fornisce indicazioni essenziali per un’operatività efficiente.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN AP 240 RULLO PNEUMATICO CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA Tier 3 MANUALE D‘USO 3001576 – PDF DOWNLOAD
FILE DETAILS:
AMMANN AP 240 RULLO PNEUMATICO CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA Tier 3 MANUALE D‘USO 3001576 – PDF DOWNLOAD
Language : Italian
Pages : 182
Downloadable : Yes
File Type : PDF

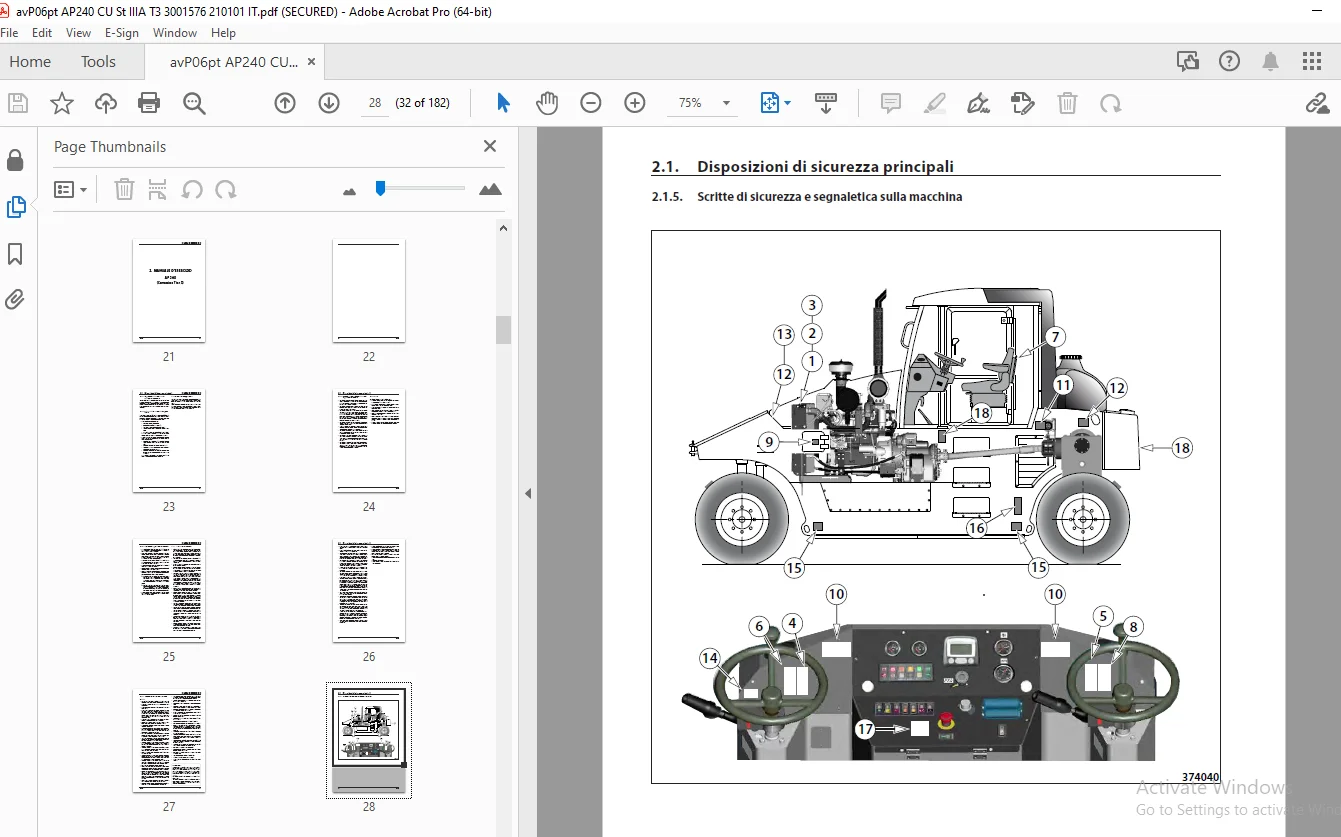

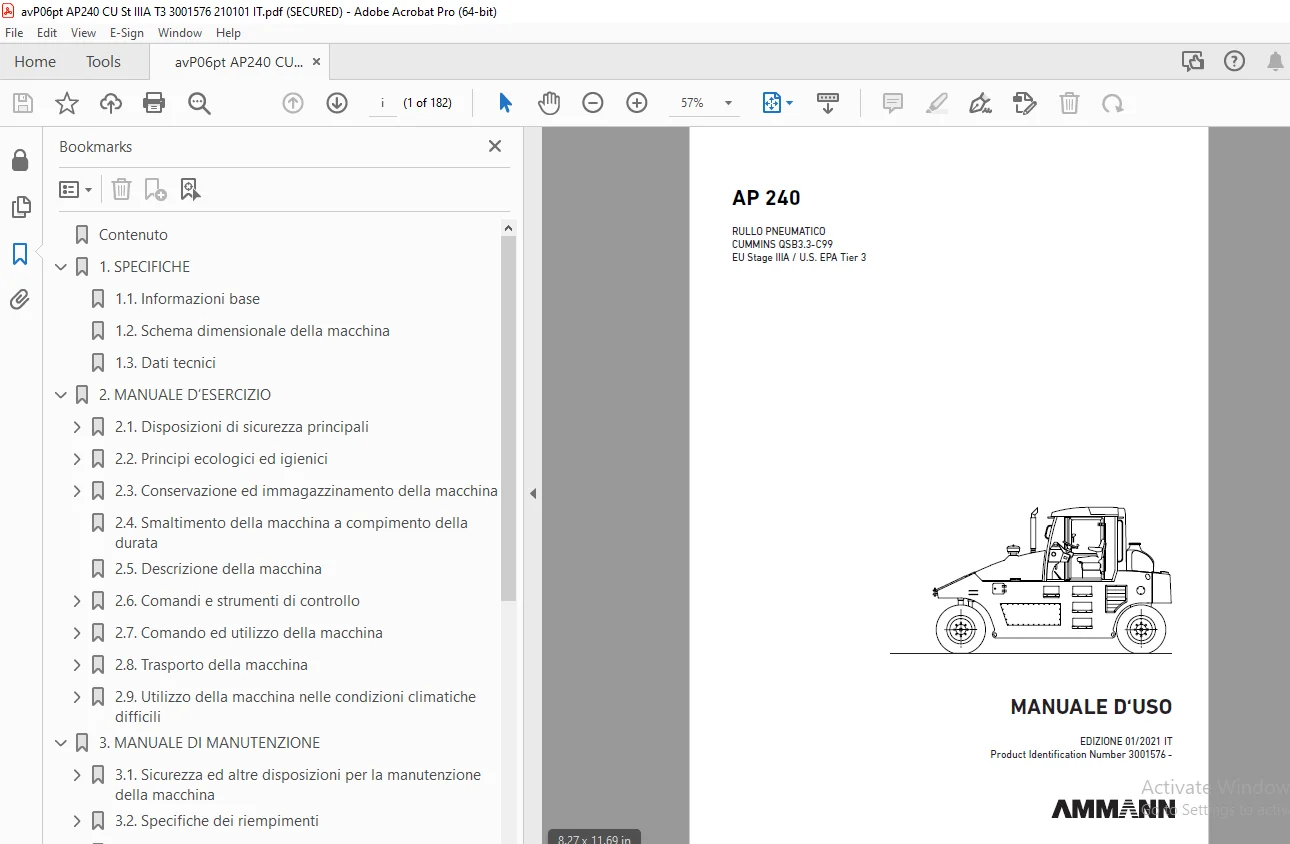

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN AP 240 RULLO PNEUMATICO CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA Tier 3 MANUALE D‘USO 3001576 – PDF DOWNLOAD
Contenuto 8
1. SPECIFICHE 13
1.1.Informazioni base 14
1.2.Schema dimensionale della macchina 16
1.3.Dati tecnici 19
2. MANUALE D’ESERCIZIO 25
2.1.Disposizioni di sicurezza principali 27
2.1.1.Disposizioni di sicurezza durante l’esercizio della macchina 27
2.1.1.1.Prima dell’inizio dei lavori di compattamento 27
2.1.1.2.Lavori nell’area pericolosa 27
2.1.1.3.Garanzia delle disposizioni di sicurezza da parte dell’utilizzatore 28
2.1.1.4.ROPS 28
2.1.2.Richieste sulla qualifica del conducente 29
2.1.3.Obblighi del conducente 29
2.1.4.Attività vietate – sicurezza e garanzia 31
2.1.5.Scritte di sicurezza e segnaletica sulla macchina 32
2.1.6.Segnali manuali 36
2.2.Principi ecologici ed igienici 39
2.2.1.Principi igienici 39
2.2.2.Principi ecologici 39
2.3.Conservazione ed immagazzinamento della macchina 40
2.3.1.Conservazione a breve termine ed immagazzinamento per un periodo di 1 ÷ 2 mesi 40
2.3.2.Conservazione ed immagazzinamento per un periodo superiore ai 2 mesi 40
2.3.3.Rimozione dei conservanti e revisione della macchina consegnata 41
2.4.Smaltimento della macchina a compimento della durata 42
2.5.Descrizione della macchina 43
2.6.Comandi e strumenti di controllo 44
2.6.1.Gestione dell’apparecchiatura PowerView 57
2.7.Comando ed utilizzo della macchina 67
2.7.1.Avviamento motore 68
2.7.2.Traslazione ed inversione senza vibrazione 70
2.7.3.Arresto d’emergenza della macchina 73
2.7.4.Arresto della macchina e del motore 74
2.7.5.Parcheggio della macchina 75
2.7.6.Aspersione e raschiatori 76
2.7.7.Zavorramento della macchina 76
2.7.8.Dispositivo di taglio 77
2.8.Trasporto della macchina 78
2.8.1.Caricamento della macchina 79
2.8.1.1.Carico della macchina con ausilio della rampa d’accesso 79
2.8.1.2.Carico della macchina per mezzo della gru 79
2.9.Utilizzo della macchina nelle condizioni climatiche difficili 80
2.9.1.Traino della macchina 80
2.9.2.Esercizio della macchina in rodaggio 82
2.9.3.Esercizio della macchina con temperature basse 82
2.9.4.Esercizio della macchina con temperature e umidità elevate 82
2.9.5.Esercizio della macchina con altitudine sul livello del mare elevato 82
2.9.6.Utilizzo della macchina in un ambiente con il tasso di polvere elevato 82
3. MANUALE DI MANUTENZIONE 85
3.1.Sicurezza ed altre disposizioni per la manutenzione della macchina 87
3.1.1.Sicurezza durante la manutenzione della macchina 87
3.1.2.Dispositivi d’antincendio durante la fase di sostituzione dei riempimenti d’esercizio 87
3.1.3.Principi ecologici ed igienici 88
3.2.Specifiche dei riempimenti 89
3.2.1.Olio per motore 89
3.2.2.Carburante 90
3.2.3.Liquido refrigerante 91
3.2.4.Olio idraulico 91
3.2.5.Olio – riduttore planetario con inverter idrodinamico 92
3.2.6.Olio cambio 92
3.2.7.Liquido dei freni 92
3.2.8.Grasso lubrificante 92
3.2.9.Liquido lavacristalli 92
3.2.10.Riempimento dell’impianto di condizionamento dell’aria 92
3.3.Riempimenti 93
3.4.Tabella lubrificazione e manutenzione 94
3.5.Piano di lubrificazione ed assistenza 97
3.6.Operazioni di lubrificazione e di manutenzione 98
Ogni 20 ore d’esercizio (quotidianamente) 99
3.6.1.Verifica dell’olio nel motore 99
3.6.2.Verifica liquido refrigerante del motore 100
3.6.3.Deareazione del basamento del motore 100
3.6.4.Verifica dello stato del ventilatore e della cinghia del motore 101
3.6.5.Verifica del filtro dell’aria per polvere 102
3.6.6.Verifica dell’olio nel serbatoi idraulico 102
3.6.7.Verifica del liquido per freni 103
3.6.8.Rabbocco serbatoio d’acqua per aspersione 104
3.6.9.Pulizia del separatore d’acqua 104
3.6.10.Verifica quantità d’olio nel riduttore 105
3.6.11.Verifica dei dispositivi d’allarme e di controllo 106
3.6.12.Controllo dell’assale anteriore 108
Ogni 100 ore d’esercizio (settimanalmente) 109
3.6.13.Verifica pressione nei pneumatici 109
3.6.14.Controllo dello stato dell’olio nei cilindri idraulici dell’assale anteriore 110
Ogni 250 ore d’esercizio (ogni 3 mesi) 111
3.6.15.Sostituzione olio motore 111
3.6.16.Verifica della tubazione d’aspirazione del motore e del sensore del filtro d’aria 113
3.6.17.Verifica accumulatore 115
3.6.18.Lubrificazione della macchina 117
Ogni 500 ore d’esercizio (ogni 6 mesi) 119
3.6.19.Sostituzione filtri carburante 119
3.6.20.Verifica liquido refrigerante del motore 121
3.6.21.Sostituzione del filtro dell’olio del riduttore CLARK 122
3.6.22.Verifica dell’olio del distributore, dell’assale posteriore 123
3.6.23.Verifica dell’impianto elettrico 123
3.6.24.Verifica del livello refrigerante 124
3.6.25.Sostituzione delle cartucce del filtro dell’aria 125
3.6.26.Sostituzione filtri della ventilazione della cabina 127
3.6.27.Sostituzione delle cartucce del filtro d’aria dell’unità di condizionamento 128
Ogni 1000 ore d’esercizio (annualmente) 129
3.6.28.Verifica e regolazione delle ganasce del freno 129
3.6.29.Verifica serraggio bulloni KM e lubrificazione delle ruote anteriori 132
3.6.30.Accumulatore idraulico 133
3.6.31.Verifica cinghia motore 134
3.6.32.Controllo di fissaggio del compressore del condizionamento e cinghia del condizionamento 135
3.6.33.Sostituzione dell’olio del riduttore CLARK 136
3.6.34.Sostituzione dell’olio del distributore 137
3.6.35.Sostituzione del separatore dell’acqua dell’impianto pneumatico 138
Ogni 2000 ore d’esercizio (ogni due anni) 139
3.6.36.Verifica, regolazione gioco valvole 139
3.6.37.Sostituzione dell’olio nell’assale posteriore 139
3.6.38.Sostituzione dell’olio idraulico e filtro 141
3.6.39.Sostituzione dell’olio nei cilindri idraulici dell’assale anteriore 145
3.6.40.Sostituzione del liquido per freni 146
3.6.41.Sostituzione del liquido refrigerante del motore 148
3.6.42.Verifica del compressore 150
3.6.43.Pulizia e controlla del sistema di condizionamento dell’aria 151
Manutenzione secondo le necessità 152
3.6.44.Prepulitore del carburante – separatore dell’acqua 152
3.6.45.Deaerazione dei filtri del carburante 153
3.6.46.Pulizia dei radiatori 154
3.6.47.Riempimento dell’olio nei cilindri idraulici dell’assale anteriore 155
3.6.48.Pulizia del filtro d’aspersione 157
3.6.49.Pulizia dei raschiatori a spazzola 157
3.6.50.Pulizia della macchina 158
3.6.51.Verifica di serraggio dei bulloni delle ruote 159
3.6.52.Revisione del serbatoio d’aria 159
3.6.53.Carica dell’accumulatore 160
3.6.54.Verifica serraggio delle giunzioni avvitate 161
3.7.Guasti 163
3.8.Allegati 164
3.8.1.Schema dell’impianto elettrico 164
3.8.2.Schema idraulico 170
3.8.3.Impianto ad aria 172
3.8.4.Tabella dei pezzi di ricambio 174
