AMMANN ARS 110 MANUAL DE INSTRUCCIONES 2383026 PDF
$27.95
The AMMANN ARS 110 single-drum roller, with Deutz TCD3.6 L4 engine, complies with EU Stage V and U.S. EPA Tier 4f. MANUAL DE INSTRUCCIONES 2383026 is the user manual, providing guidance for effective operation and maintenance of this advanced compaction equipment.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN ARS 110 RODILLO MONOCILÍNDRICO DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES 2383026 – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARS 110 RODILLO MONOCILÍNDRICO DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES 2383026 – PDF DOWNLOAD
Language : Spanish
Pages : 260
Downloadable : Yes
File Type : PDF

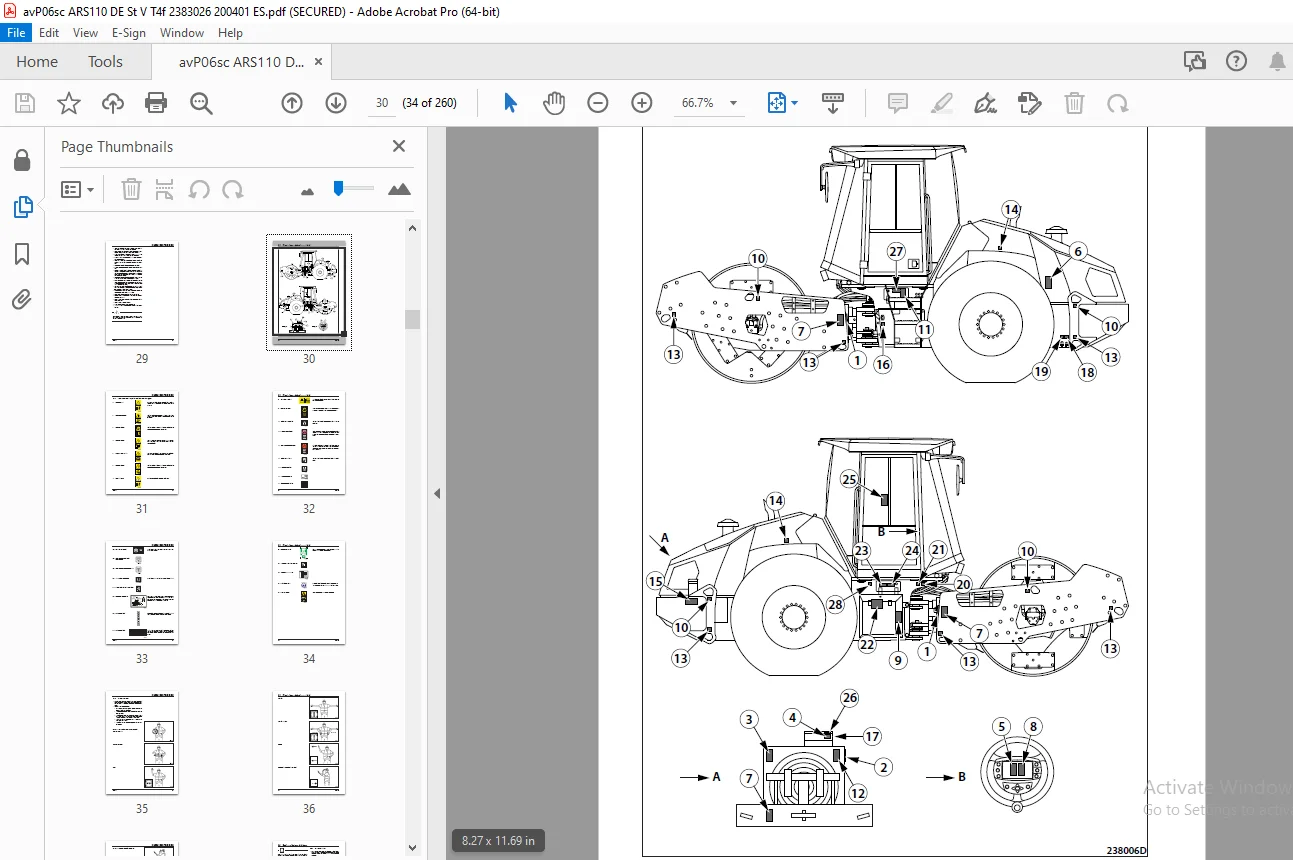

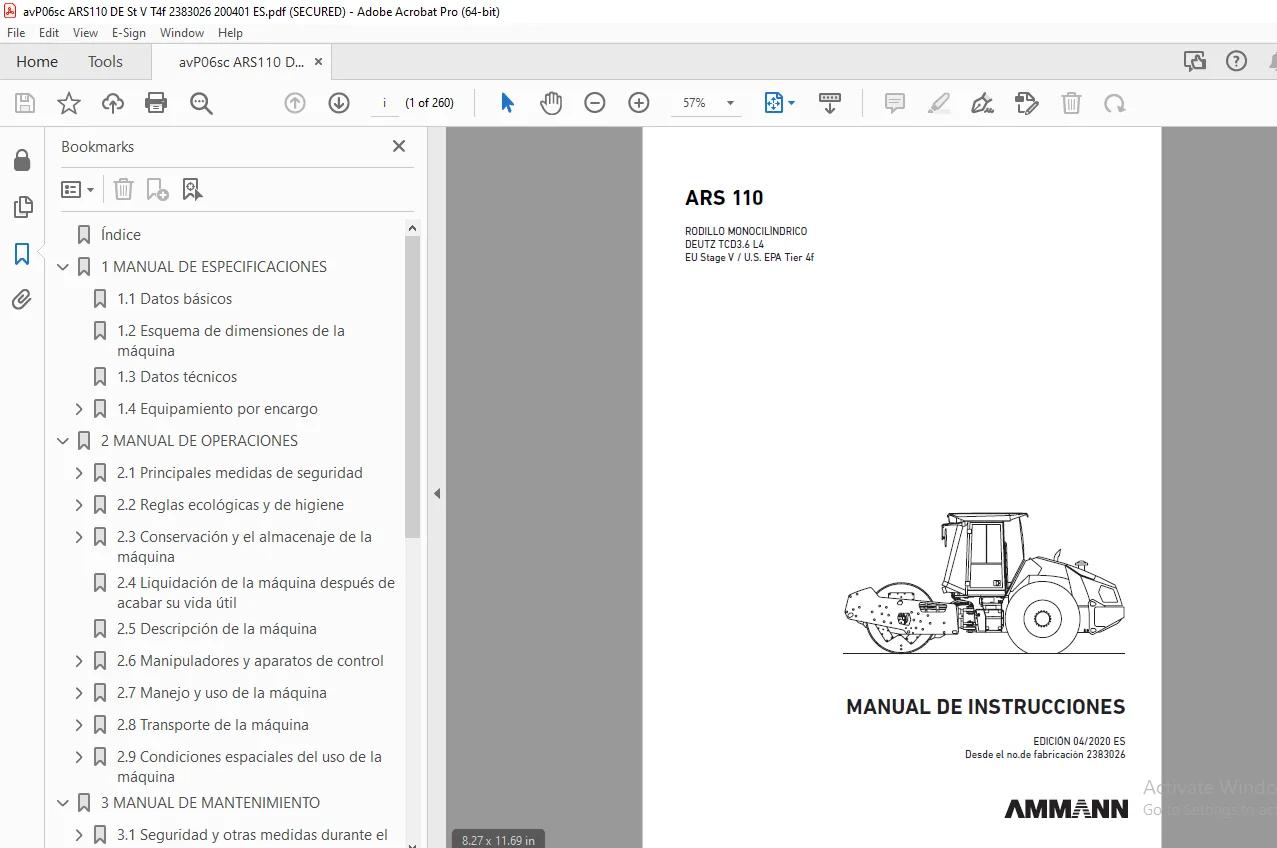

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARS 110 RODILLO MONOCILÍNDRICO DEUTZ TCD3.6 L4 EU Stage V / U.S. EPA Tier 4f MANUAL DE INSTRUCCIONES 2383026 – PDF DOWNLOAD
Índice 8
1 MANUAL DE ESPECIFICACIONES 13
1.1Datos básicos 14
1.2Esquema de dimensiones de la máquina 16
1.3Datos técnicos 18
1.4Equipamiento por encargo 21
1.4.1Climatización 22
1.4.2Faro 22
1.4.3Segmentos de púas 22
1.4.4Hoja 22
1.4.5ACE FORCE 23
1.4.6Telematic Readiness 23
1.4.7Extintor 23
1.4.8Tacógrafo 23
2 MANUAL DE OPERACIONES 25
2.1Principales medidas de seguridad 27
2.1.1Medidas de seguridad durante el funcionamiento de la máquina 27
2.1.1.1Antes de iniciar los trabajos de compactación 27
2.1.1.2Trabajo en un espacio peligroso 27
2.1.1.3Aseguramiento de las medidas de seguridad por el explotador 28
2.1.1.4Cabina con el marco ROPS integrado 28
2.1.2Requerimientos para la cualificación del conductor 29
2.1.3Obligaciones del conductor 30
2.1.4Actividades prohibidas – seguridad y garantía 32
2.1.5Letreros de seguridad y señales utilizadas en la máquina 35
2.1.6Señales manuales 39
2.2Reglas ecológicas y de higiene 42
2.2.1Reglas de higiene 42
2.2.2Reglas ecológicas 42
2.3Conservación y el almacenaje de la máquina 43
2.3.1Conservación a corto plazo y almacenaje por un período de 1 ÷ 2 meses 43
2.3.2Conservación y el almacenaje por un tiempo mayor de 2 meses 43
2.3.3Deconservación y revisión de la máquina suministrada 44
2.4Liquidación de la máquina después de acabar su vida útil 45
2.5Descripción de la máquina 46
2.6Manipuladores y aparatos de control 48
2.6.1Control de la pantalla – pantalla operativa 69
2.6.2Control de la pantalla – pantalla informativa 76
2.6.3Control de la pantalla – pantalla de servicio 82
2.6.4Pantalla desconectada 85
2.7Manejo y uso de la máquina 86
2.7.1Arranque del motor 87
2.7.2Rodado y reversión 93
2.7.3Detención de la máquina y del motor 99
2.7.4Parada de emergencia de la máquina 99
2.7.5Reacción de pánico 101
2.7.6Estacionamiento de la máquina 101
2.7.7ACE Force 102
2.7.7.1Pantalla para el ajuste de los parámetros 104
2.7.7.2Salto doble del rodete 105
2.7.8Elevación y bajada de la cabina 106
2.7.9Añadidura del peso adicional a los neumáticos mediante el líquido 108
2.7.10Hoja 110
2.8Transporte de la máquina 112
2.8.1Carga de la máquina 113
2.8.1.1Carga de la máquina mediante una rampa de subida 113
2.8.1.2Carga de la máquina con una grúa 114
2.9Condiciones espaciales del uso de la máquina 115
2.9.1Modo de emergencia 115
2.9.2Remolque de la máquina 117
2.9.3Funcionamiento de la máquina durante el período de estreno 122
2.9.4Trabajo de la máquina con temperaturas bajas 122
2.9.5Trabajo de la máquina con temperaturas y humedades más altas 122
2.9.6Trabajo de la máquina en mayores alturas sobre el nivel del mar 123
2.9.7Trabajo de la máquina en un ambiente lleno de polvo 123
2.9.8Marcha con la vibración sobre materiales compactados y duros 123
3 MANUAL DE MANTENIMIENTO 125
3.1Seguridad y otras medidas durante el mantenimiento de la máquina 127
3.1.1Seguridad durante el mantenimiento de la máquina 127
3.1.2Medidas antiincendio durante el recambio de los rellenos de funcionamiento 127
3.1.3Reglas ecológicas y de higiene 128
3.2Especificaciones de rellenos 129
3.2.1Aceite de motor 129
3.2.2Combustible 130
3.2.3Líquido de refrigeración 131
3.2.4Aceite hidráulico 132
3.2.5Aceite de transmisión 132
3.2.6DEF (AdBlue) 132
3.2.7Grasa de lubricación 133
3.2.8Líquido para limpiaparabrisas 133
3.2.9Líquido de refrigeración del rodete 133
3.2.10Relleno del aire acondicionado 133
3.2.11Aceite del vibrador 133
3.3Rellenos 134
3.4Tabla de engrasado y mantenimiento 135
3.5Plan de engrasado y de servicio 138
3.6Operaciones del engrasado y mantenimiento 139
Cada 20 horas de funcionamiento (a diario) 140
3.6.1Control del aceite en el motor 140
3.6.2Control del líquido de refrigeración del motor 141
3.6.3Control del aceite en el depósito hidráulico 142
3.6.4Control del combustible 143
3.6.5Control de la cantidad de DEF (AdBlue) 144
3.6.6Control del estado del ventilador 147
3.6.7Control de la válvula de polvo del filtro de aire 147
3.6.8Control de equipos de advertencia y control 148
3.6.9Control de la hermeticidad del motor 152
3.6.10Control de hermeticidad del sistema de escape 152
3.6.11Limpieza del separador del agua en el filtro del combustible 153
Cada 100 horas de funcionamiento (semana) 154
3.6.12Control de la presión en los neumáticos 154
Cada 250 horas de funcionamiento (3 meses) 155
3.6.13Control del detector del filtro de aire 155
3.6.14Engrasado de la máquina 157
3.6.15Control del aceite en el vibrador 160
3.6.16Control del aceite en las cajas de transmisión del rodado 161
3.6.17Control de segmentos con púas 162
Cada 500 horas de funcionamiento (6 meses) 163
3.6.18Cambio del aceite en el motor 163
3.6.19Cambio del filtro de combustible 166
3.6.20Cambio de materias filtrantes del filtro del aire 168
3.6.21Cambio del filtro DEF (AdBlue) 170
3.6.22Control del líquido de refrigeración del motor 173
3.6.23Cambio de los filtros de ventilación de la cabina y del filtro de calefacción 174
3.6.24Control de la instalación eléctrica 175
3.6.25Cambio de materias filtrantes del filtro de aire del aire acondicionado 175
3.6.26Control del apriete de tornillos de las ruedas 175
Cada 1000 horas de funcionamiento (1 año) 176
3.6.27Control de la correa del motor 176
3.6.28Cambio del aceite en las cajas de transmisión del rodado 177
3.6.29Control de la tubería de aspiración del motor 178
3.6.30Control de los acumuladores 179
3.6.31Control del motor 180
3.6.32Control del sistema amortiguador 180
3.6.33Control de la sujeción del compresor del aire acondicionado 182
3.6.34Diagnóstico del motor y de la máquina 182
Cada 2000 horas de funcionamiento (2 años) 183
3.6.35Cambio del aceite en el vibrador 183
3.6.36Limpieza y control del sistema del aire acondicionado 184
3.6.37Cambio del aceite hidráulico y del filtro 185
3.6.38Limpieza del filtro de aspiración del agregado de elevación y bajada de la cabina 191
3.6.39Cambio del tapón de desaireamiento 192
Cada 6000 horas de funcionamiento (4 años) 193
3.6.40Cambio del líquido de refrigeración 193
Mantenimiento según la necesidad 195
3.6.41Desaireamiento del sistema de combustible 195
3.6.42Regeneración de la obstrucción del catalizador SCR (Selective Catalytic Reduction/ reducción catalítica selectiva) 196
3.6.43Regeneración de la obstrucción del filtro DPF (Diesel particulate filter/ Filtro de partículas sólidas) 198
3.6.44Limpieza de los refrigeradores 199
3.6.45Limpieza de la máquina 200
3.6.46Ajuste de rastrillos 201
3.6.47Mezcla refrigerante del rodete 202
3.6.48Cambio del papel de la impresora 203
3.6.49Recarga de la batería 205
3.6.50Control del apriete de tornillos 206
3.7Fallos 209
3.7.1Errores de la máquina 210
3.7.2Errores generados por las funciones de seguridad 212
3.7.3Errores de las entradas 213
3.7.4Errores de las salidas 214
3.7.5Errores de ACE 215
3.7.6Errores del sistema 216
3.7.7Errores del motor 217
3.8Anexos 242
Esquema de la instalación eléctrica 242
Esquema del sistema hidráulico – cierre de ruedas 250
Esquema del sistema hidráulico – cierre total de ATC 252
Tabla de piezas de repuesto 254
S.S
