AMMANN ART 240 COMPACTEUR À PNEU MANUEL UTILISATEUR 3027199 PDF
$27.95
Ammann ART 240: Compacteur à pneu avec moteur Deutz TCD3.6 L4, conforme aux normes EU Stage IV/U.S. EPA Tier 4f. Le manuel utilisateur (3027199) guide l’utilisation efficace de l’équipement.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN ART 240 COMPACTEUR À PNEU DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUEL UTILISATEUR 3027199 – PDF DOWNLOAD
FILE DETAILS:
AMMANN ART 240 COMPACTEUR À PNEU DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUEL UTILISATEUR 3027199 – PDF DOWNLOAD
Language : French
Pages : 206
Downloadable : Yes
File Type : PDF

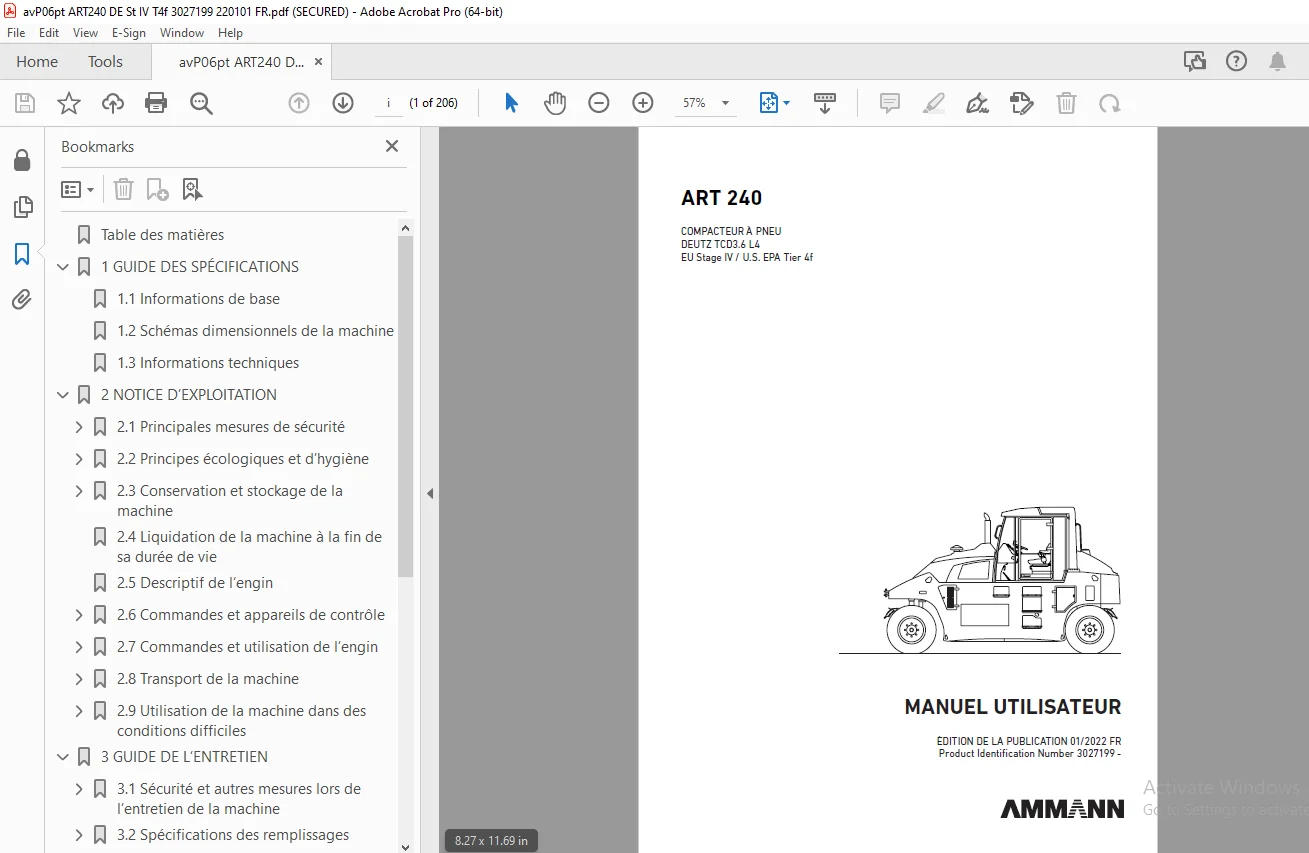

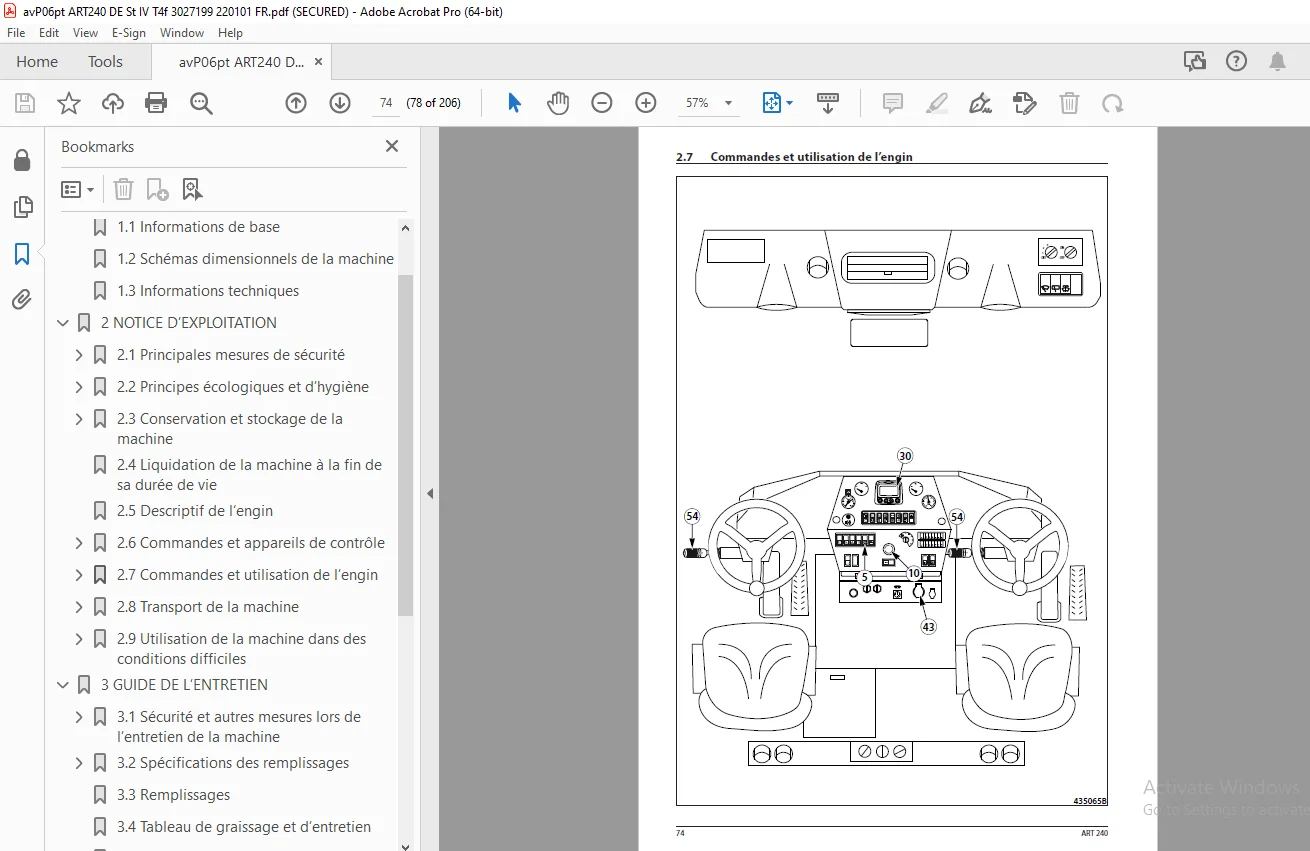

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ART 240 COMPACTEUR À PNEU DEUTZ TCD3.6 L4 EU Stage IV / U.S. EPA Tier 4f MANUEL UTILISATEUR 3027199 – PDF DOWNLOAD
Table des matières 8
1 GUIDE DES SPÉCIFICATIONS 13
1.1Informations de base 14
1.2Schémas dimensionnels de la machine 16
1.3Informations techniques 19
2 NOTICE D’EXPLOITATION 25
2.1Principales mesures de sécurité 27
2.1.1Mesures de sécurité durant l’exploitation de la machine 27
2.1.1.1Avant de débuter les travaux de compression 27
2.1.1.2Travail dans un espace dangereux 27
2.1.1.3Assurance des mesures de sécurité de la part de l´exploitant 28
2.1.1.4ROPS 28
2.1.2Exigences relatives à la qualification du conducteur 29
2.1.3Obligations du conducteur 30
2.1.4Activités interdites – Sécurité et garantie 31
2.1.5Inscriptions de sécurité et repères utilisés sur l’engin 33
2.1.6Signaux manuels 37
2.2Principes écologiques et d’hygiène 40
2.2.1Principes d’hygiène 40
2.2.2Principes écologiques 40
2.3Conservation et stockage de la machine 41
2.3.1Conservation de courte durée et stockage pour une durée de 1 ÷ 2 mois 41
2.3.2Conservation et stockage de l‘engin pour un délai supérieur à 2 mois 41
2.3.3Déconservation et contrôle d’une machine nouvellement livrée 42
2.4Liquidation de la machine à la fin de sa durée de vie 43
2.5Descriptif de l‘engin 44
2.6Commandes et appareils de contrôle 46
2.6.1Commande de l´appareil Power View 69
2.7Commandes et utilisation de l’engin 78
2.7.1Mise en marche du moteur 79
2.7.2Déplacement et marche arrière 83
2.7.3Arrêt de l’engin et du moteur 87
2.7.4Arrêt d’urgence de l’engin 89
2.7.5Stationnement de l’engin 91
2.7.6Arrosage et racloirs 93
2.7.7Rogneur 95
2.7.8Lestage de l’engin 96
2.7.9Ouvrir et fermer le capot du tableau de bord 97
2.8Transport de la machine 99
2.8.1Chargement de la machine 100
2.8.1.1Chargement de la machine à l’aide d’une rampe 100
2.8.1.2Chargement de la machine à l’aide d’une grue 101
2.9Utilisation de la machine dans des conditions difficiles 102
2.9.1Remorquage de la machine 102
2.9.2Utilisation de la machine en période de rodage 104
2.9.3Travail de la machine à basses températures 104
2.9.4Utilisation de la machine à hautes températures et sous humidité élevée 105
2.9.5Utilisation à hautes altitudes 105
2.9.6Utilisation de la machine dans un environnement poussiéreux 105
3 GUIDE DE L’ENTRETIEN 107
3.1Sécurité et autres mesures lors de l’entretien de la machine 109
3.1.1Sécurité lors de l´entretien de la machine 109
3.1.2Mesures anti-incendie lors du remplacement des liquides de fonctionnement 109
3.1.3Principes écologiques et d’hygiène 110
3.2Spécifications des remplissages 111
3.2.1Huile de moteur 111
3.2.2Carburant 112
3.2.3Liquide réfrigérant 112
3.2.4Huile hydraulique 113
3.2.5Huile – boîte de vitesse planétaire à convertisseur hydrodynamique 113
3.2.6Huile de transmission 113
3.2.7DEF (AdBlue) 113
3.2.8Liquide de frein 113
3.2.9Graisse 114
3.2.10Liquide des lave-glaces 114
3.2.11Recharge de la climatisation 114
3.2.12Émulsion 114
3.3Remplissages 115
3.4Tableau de graissage et d’entretien 116
3.5Plan de graissage et de service 119
3.6Opérations de graissage et d’entretien 120
Toutes les 20 heures d’exploitation (tous les jours) 121
3.6.1Contrôle de l’huile du moteur 121
3.6.2Contrôle du liquide de refroidissement du moteur 122
3.6.3Contrôle de l’état du ventilateur 123
3.6.4Contrôle de la tuyauterie d’aspiration du moteur et du pot d’échappement 123
3.6.5Contrôle du clapet à poussière du filtre d’air 124
3.6.6Contrôle de l’huile dans le réservoir hydraulique 124
3.6.7Contrôle du liquide de frein 125
3.6.8Contrôle des freins 126
3.6.9Remplissage du réservoir de l’arrosage 127
3.6.10Nettoyage du séparateur d’eau 127
3.6.11Contrôle de la quantité d’huile dans le réducteur 128
3.6.12Contrôle des équipements d’avertissement et de contrôle 129
3.6.13Contrôle de la quantité du DEF (AdBlue) 131
3.6.14Contrôle de l’essieu avant 133
Toutes les 100 heures d’exploitation 134
3.6.15Contrôle de la pression des pneus 134
3.6.16Contrôle du niveau de l’huile des cylindres hydrauliques de l’essieu avant 135
Toutes les 250 heures d’exploitation 136
3.6.17Contrôle de la tuyauterie d’aspiration du moteur et du capteur du filtre à air 136
3.6.18Graissage de la machine 138
Toutes les 500 heures d’exploitation, cependant au moins 1x par an 140
3.6.19Vidange de l’huile dans le moteur 140
3.6.20Remplacement des filtres à carburant 142
3.6.21Remplacement des douilles du filtre à air 144
3.6.22Contrôle du liquide de refroidissement du moteur 145
3.6.23Remplacement du filtre à huile du réducteur CLARK 146
3.6.24Contrôle de l’huile dans la boîte du différentiel, dans l’essieu arrière 147
3.6.25Contrôle de l’installation électrique 147
3.6.26Contrôle du niveau de réfrigérant de la climatisation 148
3.6.27Remplacement des cartouches du filtre à air de la climatisation 149
3.6.28Nettoyage du filtre de ventilation de la cabine 149
3.6.29Remplacement du filtre du DEF (AdBlue) 150
3.6.30Contrôle de la courroie du moteur 153
Toutes les 1000 heures d’exploitation 154
3.6.31Contrôle de la batterie 154
3.6.32Contrôle et serrage des mâchoires des freins 156
3.6.33Contrôle du serrage des écrous KM et graissage des roues avant 158
3.6.34Nettoyage du refroidisseur de l’air 159
3.6.35Vérification de la fixation du compresseur de la climatisation 159
3.6.36Vidange de l’huile du réducteur CLARK 160
3.6.37Vidange de l’huile de la boîte du différentiel 161
3.6.38Remplacement du séchoir de l’air 162
Toutes les 2000 heures d’exploitation 163
3.6.39Vidange de l’huile de l’essieu arrière 163
3.6.40Vidange de l’huile hydraulique et remplacement du filtre 165
3.6.41Vidange de l’huile dans les cylindres hydrauliques de l’essieu avant 168
3.6.42Vidange du liquide de frein 169
3.6.43Nettoyage et vérification du système de la climatisation 171
Toutes les 6000 heures d’exploitation 172
3.6.44Remplacement du liquide de refroidissement du moteur 172
Entretien en fonction des besoins 174
3.6.45Pré-nettoyeur du carburant – séparateur d’eau 174
3.6.46Purge du système de carburant 175
3.6.47Nettoyage des radiateurs 176
3.6.48Régénération de l’encrassement du catalyseur SCR (Selective Catalytic Reduction / réduction catalytique sélective) 177
3.6.49Ravitaillement en huile des cylindres hydrauliques de l’essieu avant 178
3.6.50Nettoyage du filtre de l’arrosage 180
3.6.51Nettoyage des racloirs à brosses 181
3.6.52Contrôle du serrage des écrous des roues 181
3.6.53Nettoyage de la machine 182
3.6.54Révision du réservoir à air 183
3.6.55Rechargement de la batterie 184
3.6.56Contrôle du serrage des raccords vissés 185
3.7Défauts 187
3.8Annexes 188
Schéma de l’installation électrique 188
Schéma de l’installation électrique Aftertreatment 194
Schéma de l’hydraulique 196
Réseau de distribution de l’air 198
Tableau des pièces de rechange 200
