AMMANN ARX 20-2 16-2 12-2 TANDEMOVÝ VÁLEC NÁVOD K OBSLUZE PDF

Description

AMMANN ARX 12-2 ARX 16-2 ARX 20-2 TANDEMOVÝ VÁLEC KUBOTA D1105-EF07 EU Stage V, U.S. EPA Tier 4f NÁVOD K OBSLUZE – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 12-2 ARX 16-2 ARX 20-2 TANDEMOVÝ VÁLEC KUBOTA D1105-EF07 EU Stage V, U.S. EPA Tier 4f NÁVOD K OBSLUZE – PDF DOWNLOAD

ARX 12-2 KU St V / T4f Product Identification Number 3006788 –
ARX 16-2 KU St V / T4f Product Identification Number 3006798 –
ARX 20-2 KU St V / T4f Product Identification Number 3006800 –

Language : Czech
Pages : 198
Downloadable : Yes
File Type : PDF

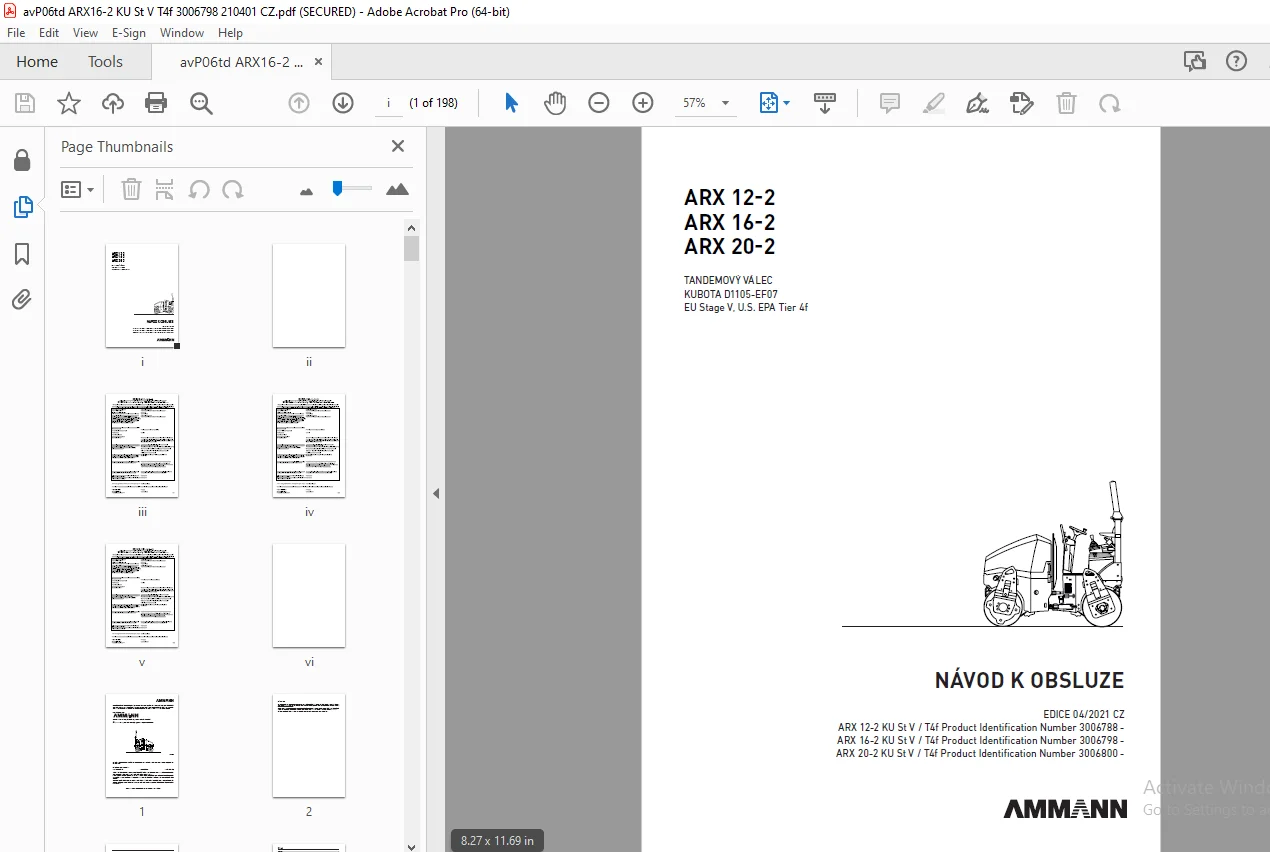

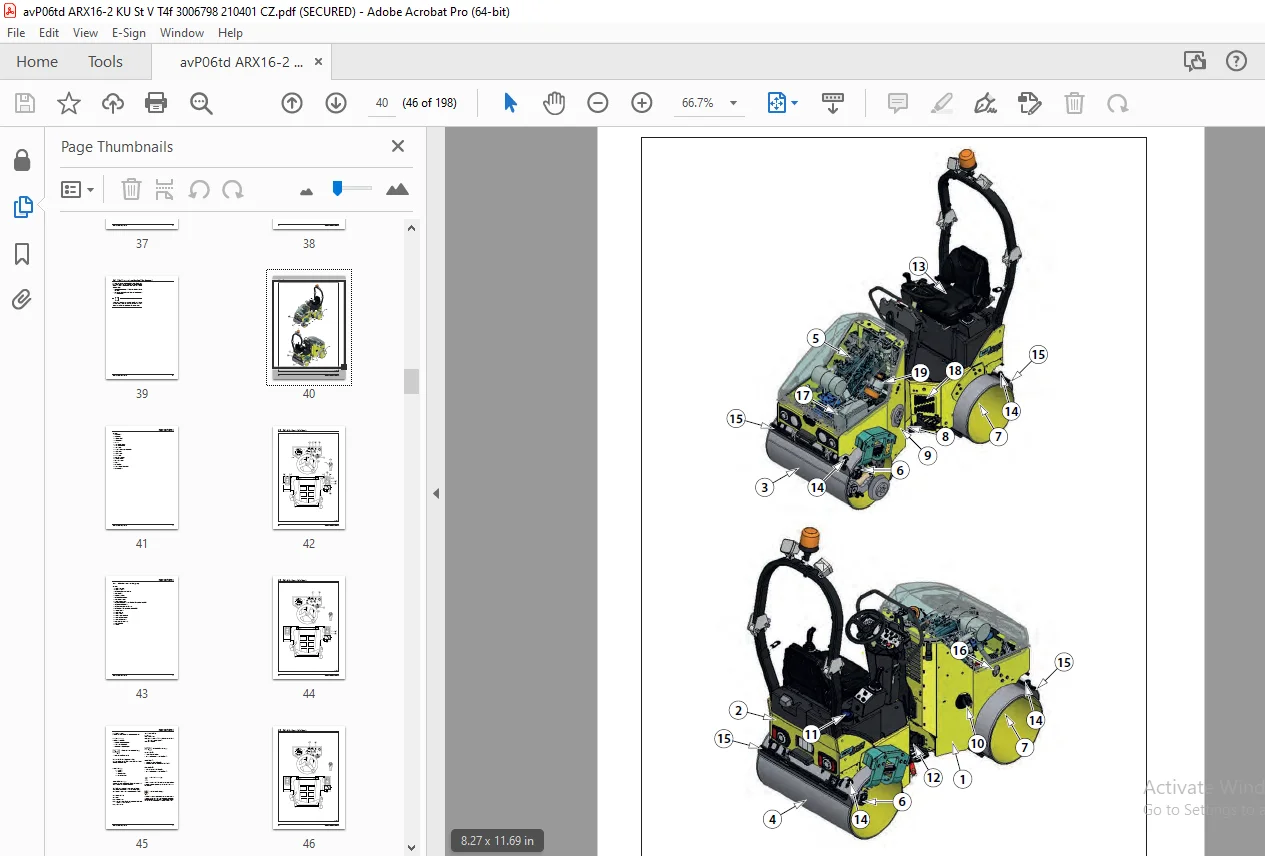

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN ARX 12-2 ARX 16-2 ARX 20-2 TANDEMOVÝ VÁLEC KUBOTA D1105-EF07 EU Stage V, U.S. EPA Tier 4f NÁVOD K OBSLUZE – PDF DOWNLOAD

Obsah...................................................................... 10
1	SPECIFIKAČNÍ PŘÍRUČKA.................................................... 15
	1.1	Základní údaje..................................................... 16
	1.2	Rozměrové schéma stroje............................................ 18
	1.3	Technické údaje.................................................... 20
2	PROVOZNÍ NÁVOD........................................................... 25
	2.1	Hlavní bezpečnostní opatření....................................... 27
		2.1.1	Bezpečnostní opatření při provozu stroje..................... 27
		2.1.1.1	Před zahájením hutnících prací............................. 27
		2.1.1.2	Práce v nebezpečném prostoru............................... 27
		2.1.1.3	Zajištění bezpečnostních opatření provozovatelem........... 28
		2.1.1.4. 	Ochranný rám ROPS........................................ 28
		2.1.2	Požadavky na kvalifikaci obsluhy stroje...................... 29
		2.1.3	Povinnosti řidiče............................................ 30
		2.1.4	Zakázané činnosti - bezpečnost a záruka...................... 31
		2.1.5	Bezpečnostní nápisy a značky použité na stroji .............. 33
		2.1.6	Ruční signály................................................ 37
	2.2	Ekologické a hygienické zásady..................................... 40
		2.2.1	Hygienické zásady ........................................... 40
		2.2.2	Ekologické zásady............................................ 40
	2.3	Konzervace a skladování............................................ 41
		2.3.1	Krátkodobá konzervace a skladování po dobu 1 ÷ 2 měsíců...... 41
		2.3.2	Konzervace a skladování stroje po dobu delší než 2 měsíce.... 41
		2.3.3	Odkonzervování stroje........................................ 43
	2.4	Likvidace stroje po ukončení jeho životnosti....................... 45
	2.5	Popis stroje....................................................... 46
	2.6	Ovladače a kontrolní přístroje..................................... 48
		2.6.1	Přístrojová deska a ovládací panely ......................... 49
	2.7	Ovládání a používání stroje........................................ 66
		2.7.1	Startování motoru............................................ 67
		2.7.2	Pojezd a reverzace........................................... 71
		2.7.3	Zastavení stroje a vypnutí motoru ........................... 79
		2.7.4	Nouzové zastavení stroje .................................... 79
		2.7.5	Parkování stroje............................................. 81
		2.7.6	 Panická reakce.............................................. 81
		2.7.7	Kropení...................................................... 83
		2.7.8	Infrateploměr (výbava na přání).............................. 84
		2.7.9	Zvedání a sklápění rámu ROPS................................. 90
		2.7.9.1	Sklápění a zvedání rámu ROPS s plastovou stříškou ......... 92
		2.7.10	Telematics readiness........................................ 98
		2.7.11	Ořezávač (Výbava na přání).................................. 98
		2.7.12	Kalibrační mód..............................................100
		2.7.13	Sklápění a zvedání plastové stříšky.........................103
	2.8	Přeprava stroje....................................................105
		2.8.1	Nakládání stroje ............................................106
		2.8.1.1	Nakládání stroje pomocí nájezdové rampy....................106
		2.8.1.2	Nakládání stoje pomocí jeřábu..............................107
	2.9	Zvláštní podmínky používání stroje.................................108
		2.9.1	Provoz stroje v době záběhu..................................108
		2.9.2	Práce stroje za nízkých teplot...............................108
		2.9.3	Práce stroje za vyšších teplot a vlhkosti ...................108
		2.9.4	Práce stroje ve vyšších nadmořských výškách .................108
		2.9.5	Práce stroje v prašném prostředí.............................109
		2.9.6	Jízda s vibrací na zhutněných a tvrdých materiálech .........109
3	PŘÍRUČKA ÚDRŽBY..........................................................111
	3.1	Bezpečnost a jiná opatření při údržbě stroje.......................113
		3.1.1	Bezpečnost při údržbě stroje.................................113
		3.1.2	Požární opatření při výměnách provozních náplní..............113
		3.1.3	Ekologické a hygienické zásady...............................114
	3.2	Specifikace náplní.................................................115
		3.2.1	Motorový olej ...............................................115
		3.2.2	Palivo.......................................................116
		3.2.3	Chladicí kapalina............................................117
		3.2.4	Hydraulický olej.............................................118
		3.2.5	Mazací tuk...................................................118
		3.2.6	Emulze ......................................................118
	3.3	Náplně.............................................................119
	3.4	Tabulka mazání a údržby............................................120
	3.5	Mazací a servisní plán.............................................122
	3.6	Úkony mazání a údržby..............................................123
		Každých 20 hodin provozu (denně)...................................124
			3.6.1	Kontrola paliva..........................................124
			3.6.2	Kontrola oleje v motoru..................................125
			3.6.3	Kontrola chladicí kapaliny motoru........................126
			3.6.4	Kontrola oleje v hydraulické nádrži......................127
			3.6.5	Čištění chladiče hydraulického oleje.....................128
			3.6.6	Kontrola filtru vzduchu..................................129
			3.6.7	Kontrola hladiny emulze kropení..........................130
			3.6.8	Doplnění nádrže kropení..................................131
			3.6.9	Seřízení škrabáků........................................131
			3.6.10	Kontrola výstražných a kontrolních zařízení.............132
			3.6.11	Kontrola těsnosti motoru................................134
			3.6.12	Kontrola stavu ventilátoru a řemenu motoru..............134
			3.6.13	Test brzd...............................................135
			3.6.13.1	Kontrola parkovací brzdy..............................135
			3.6.13.2	Kontrola nouzové brzdy................................136
			3.6.13.3	Kontrola provozní brzdy...............................137
			3.6.14	Kontrola těsnosti palivové a hydraulické soustavy.......138
		Každých 50 hodin provozu...........................................139
			3.6.15	Kontrola hadic a příchytek..............................139
			3.6.16	Kontrola akumulátoru....................................140
		Každých 100 hodin provozu (týdně)..................................141
			3.6.17	Čištění vzduchového filtru..............................141
			3.6.18	Čištění odlučovače vody na filtru paliva................142
			3.6.19	Mazání stroje...........................................143
			3.6.20	Kontrola tlaku v pneumatikách...........................144
		Každých 200 hodin provozu (3 měsíce)...............................145
			3.6.21	Výměna palivového filtru................................145
			3.6.22	Výměna oleje v motoru...................................146
			3.6.23	Kontrola hadic chladiče motoru a jejich upevnění........148
			3.6.24	Kontrola hadic a upevnění spon..........................148
			3.6.25	Čištění filtru kropení..................................149
			3.6.26	Kontrola sacího potrubí motoru..........................150
		Každých 500 hodin provozu (6 měsíců) nejméně však 1x ročně.........151
			3.6.27	Čištění palivové nádrže.................................151
			3.6.28	Kontrola elektrické instalace...........................152
			3.6.29	Výměna vložky filtru odlučovače paliva..................152
			3.6.30	Kontrola a seřízení vůle ventilů........................153
			3.6.31	Čištění chladiče motoru.................................153
			3.6.32	Kontrola gumokovů chladiče motoru.......................154
		Každých 1000 hodin provozu (1 rok).................................155
			3.6.33	Výměna hydraulického oleje a filtrů.....................155
			3.6.34	Výměna vložek filtru vzduchu............................158
			3.6.35	Kontrola tlumicí soustavy...............................160
			3.6.36	Kontrola kyvné podpěry..................................161
			3.6.37	Kontrola kloubového spoje ..............................161
		Každých 2000 hodin provozu (2 roky)................................162
			3.6.38	Výměna řemenu motoru....................................162
			3.6.39	Výměna chladicí kapaliny motoru ........................162
			3.6.40	Výměna hadic chladící soustavy..........................164
			3.6.41	Výměna gumokovů chladiče motoru.........................164
			3.6.42	Výměna hadic palivové soustavy..........................164
			3.6.43	Výměna hadic sání.......................................164
		Údržba dle potřeby.................................................165
			3.6.44	Výměna plynové pružiny .................................165
			3.6.45	Čištění odlučovače vody.................................166
			3.6.46	Čištění vodní nádrže....................................166
			3.6.47	Čištění stroje..........................................167
			3.6.48	Vypuštění vody z okruhu kropení před zimním obdobím.....168
			3.6.49	Odvzdušnění palivového systému..........................169
			3.6.50	Nabíjení akumulátoru....................................170
			3.6.51	Kontrola dotažení šroubových spojů......................171
	3.7	Závady.............................................................173
		3.7.1	Seznam chybových kódů zobrazovaných na displeji..............174
	3.8	Přílohy............................................................182
		Schéma elektrické instalace........................................182
		Schéma hydrauliky ARX 12-2 / ARX 16-2 / ARX 20-2...................188
		Schéma hydrauliky Ořezávač.........................................190
		Schéma hydrauliky ARX 16-2C........................................192
		Tabulka náhradních dílů pravidelné údržby..........................194
		Obsah sady filtrů 200 h (4-760259).................................195
		Obsah sady filtrů 500 h (4-760260).................................195
		Obsah sady filtrů 1000 h (4-760261)................................195

S.S
