AMMANN ARX 12 ARX 16 ARX 20 TANDEM HENGER KEZELÉSI UTASÍTÁS PDF

Description

AMMANN ARX 12 ARX 16 ARX 20 TANDEM HENGER YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i KEZELÉSI UTASÍTÁS – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 12 ARX 16 ARX 20 TANDEM HENGER YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i KEZELÉSI UTASÍTÁS – PDF DOWNLOAD

ARX 12 YA St V / T4i Product Identification Number 3001672
ARX 16 YA St V / T4i Product Identification Number 3001669
ARX 20 YA St V / T4i Product Identification Number 3003147

Language : Hungarian
Pages : 168
Downloadable : Yes
File Type : PDF

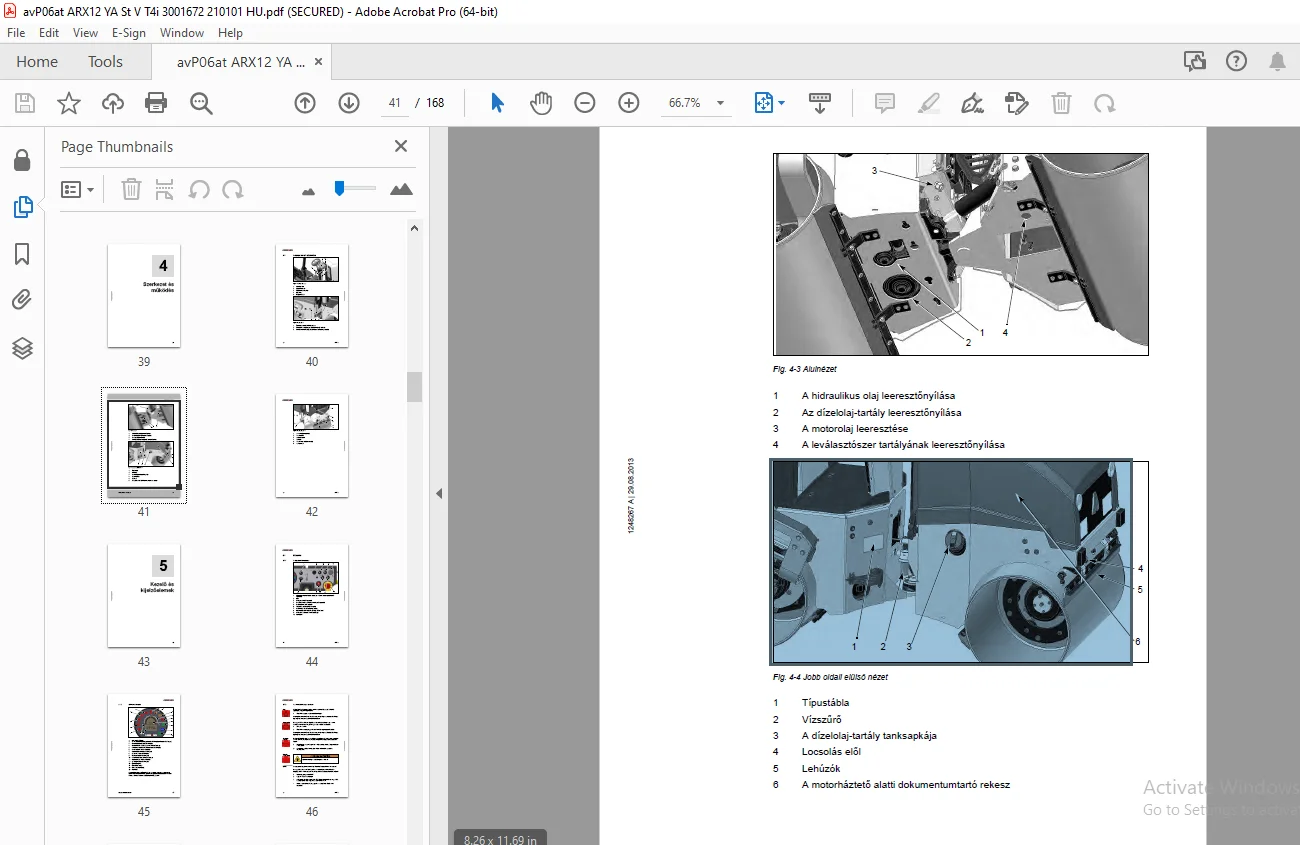

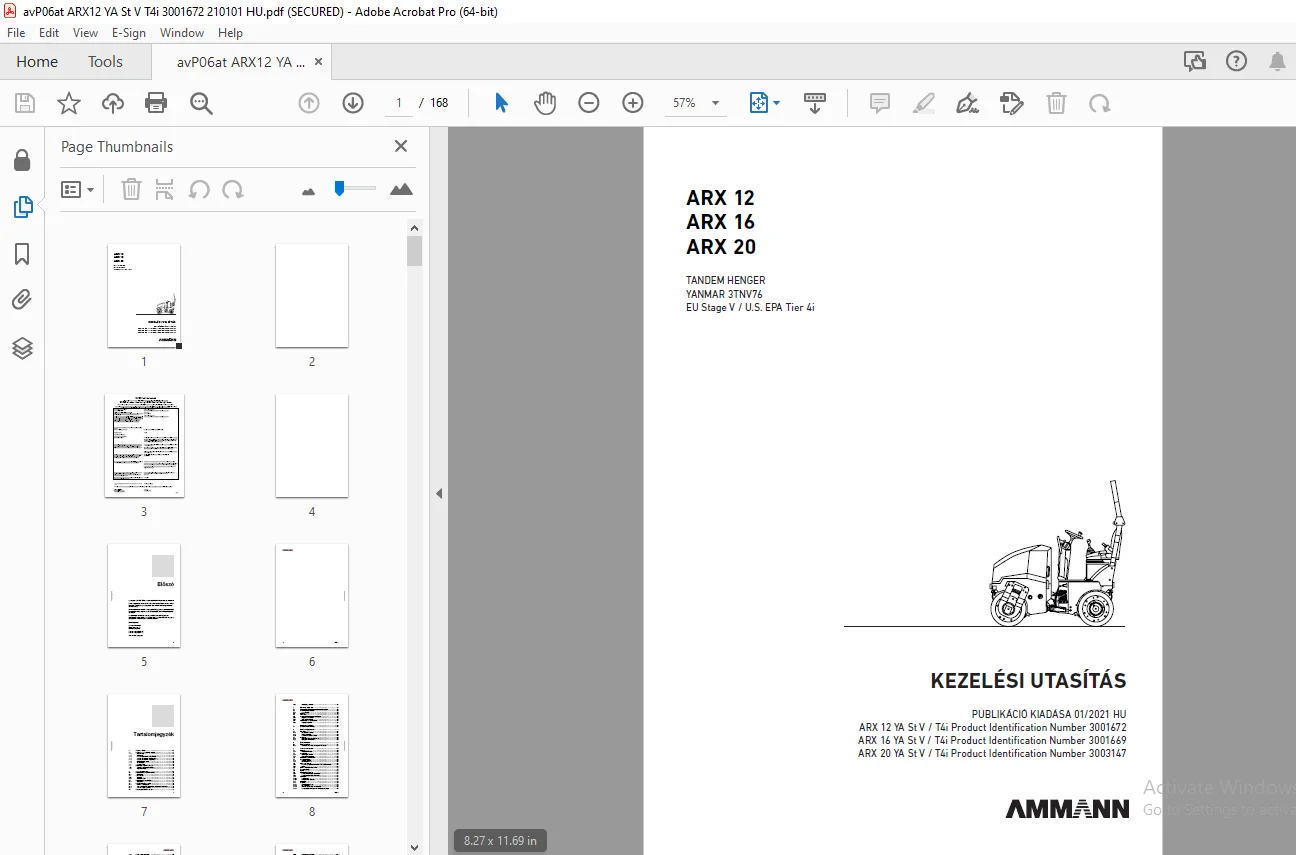

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN ARX 12 ARX 16 ARX 20 TANDEM HENGER YANMAR 3TNV76 EU Stage V / U.S. EPA TIER 4i KEZELÉSI UTASÍTÁS – PDF DOWNLOAD

1 Általános adatok 13
1.1 Néhány szó a használati utasításról 14
1.1.1 Célközönség 14
1.1.2 Célkitűzés 14
1.1.3 A vevői dokumentumok áttekintése 14
1.1.4 A használati utasítás érvényessége 15
1.1.5 A használati utasítás megőrzése 15
1.1.6 Műszaki változtatások 15
1.1.7 Szerzői jogok 15
1.1.8 Pótalkatrészek 16
1.2 A használati utasítás szerkezete 16
1.2.1 A talajtömörítő henger tájolása 16
1.2.2 Figyelmezetések 17
2 A termék ismertetése 19
2.1 A talajtömörítő henger azonosítása 20
2.1.1 Géptípusok 20
2.2 Termékadatok 21
2.2.1 Méretrajz 21
2.2.2 Műszaki adatok 22
2.3 A talajtömörítő henger jelölése 23
2.3.1 Típustábla 23
2.4 Rendeltetésszerű használat 24
2.4.1 Az ARX 1 rendeltetése 24
2.4.2 A henger kezelőjével szemben támasztott követelmények 24
2.4.3 A használhatóság határai 24
2.5 Rendeltetéstől eltérő használat 25
2.5.1 A felelősség kizárása 25
3 Biztonsági tudnivalók 27
3.1 Általános munkahelyi biztonságtechnikai tudnivalók 28
3.2 Az úthenger üzemeltetése 29
3.2.1 Nyírási helyek 29
3.3 Bukócső 30
3.4 Zajszintek 31
3.5 A gépen található biztonsági jelölések 32
3.5.1 Figyelmeztető matricák 32
3.5.2 Tájékoztató matricák 35
3.6 Vibráció okozta veszélyeztetés 37
3.6.1 Teljestest-vibrációk 37
4 Szerkezet és működés 39
4.1 A komponensek áttekintése 40
5 Kezelő és kijelzőelemek 43
5.1 Műszerfal 44
5.1.1 A kapcsolók kiosztása 44
5.1.2 Ellenőrző lámpák 45
5.1.3 Az ellenőrző lámpák funkciói 46
5.2 Hibakódok 49
5.2.1 Kijelzések üzembe helyezéskor 49
5.2.2 Kijelzések üzem közben 49
6 Üzembe helyezés 53
6.1 Üzembe helyezés 54
6.1.1 Gumikerekes (kombinált) talajtömörítő henger 54
7 A berendezés kezelése 55
7.1 Bukócső 56
7.1.1 A bukóléc felhajtása 56
7.2 A vezetőülés 57
7.2.1 Biztonsági tudnivalók 57
7.2.2 A vezetőülés beállítása 58
7.3 Vandalizmus elleni védelem 59
7.4 A motor beindítása 60
7.4.1 Gyújtáskapcsoló 60
7.4.2 A motor beindítása 60
7.5 Haladás és fékezés 61
7.5.1 Az üzemi fordulatszám (vibrációs frekvencia) beállítása 61
7.5.2 Menet 61
7.6 Üzemi / szállítási menetfokozat 62
7.7 A motor leállítása 63
7.8 Kézifék 63
7.9 Ülés érintkező kapcsoló 63
7.9.1 Az ülésérintkező kapcsoló nyitása 63
7.9.2 Az ülésérintkező kapcsoló zárása 64
7.10 Vészleállító 64
7.10.1 Vészfékezés 64
7.10.2 A vészleállítás feloldása 64
7.11 Rögzítőfék 65
7.12 Locsolás 65
7.12.1 A vízszint ellenőrzése 65
7.12.2 Víz utántöltése 65
7.12.3 A folyamatos locsolás bekapcsolása 66
7.12.4 Bekapcsolódik az időszakonkénti locsolási funkció 66
7.13 Szimpla / dupla vibráció 67
7.13.1 Vibráció be- / kikapcsolása 67
7.14 Vibrációs automatika 68
7.14.1 Kézi vibráció 68
7.14.2 Vibrációs automatika 68
8 Opciók 69
8.1 Szegélyvágó készülék 70
8.1.1 A szegélyvágó készülék előzetes beállítása 70
8.1.2 A szegélyvágó készülék kezelése 71
8.1.3 Tárcsák 71
8.2 2. menetkar 72
8.3 Féklámpa 73
8.4 Irányjelző 73
8.5 Hátsó üzemi lámpa és forgó figyelmeztető lámpa 73
8.6 Munkatér megvilágító lámpa 73
8.7 Üzemi fényszóró és forgó figyelmeztető lámpa 74
8.8 Forgó figyelmeztető lámpa 74
8.8.1 A forgó figyelmeztető lámpa bekapcsolása 74
8.8.2 A forgó figyelmeztető lámpa pozíciói 74
8.8.3 Az izzó lámpa cseréje 75
8.9 Tető 75
8.9.1 Szállítás lehajtott bukóléccel 76
8.9.2 A tető fel- / leszerelése 76
8.9.3 Szállítás felhajtott bukóléccel 76
8.9.4 A ponyva leszerelése 76
8.10 Lezárható ROPS 77
8.10.1 Az elvesztés elleni védelem felszerelése 77
8.11 Zárható víztartály 78
8.12 Tolatási riasztó 78
8.13 A fék figyelmeztető berregője 79
8.14 Akkumulátor szakaszoló kapcsoló 79
8.14.1 Az akkumulátor szakaszoló kapcsolójának be-/kikapcsolása 79
8.15 Hőmérséklet-érzékelő 81
8.15.1 A berendezés kezelése 81
8.15.2 Az elhárítás módszere 81
8.15.3 Műszaki adatok 82
8.16 Leválasztószer 82
8.16.1 A leválasztószer aktiválása 82
8.16.2 A leválasztószer előnyei 82
8.16.3 A leválasztószer megnevezése 83
8.17 Üléspárna-fűtés 83
9 Karbantartás 85
9.1 Általános biztonsági tudnivalók 86
9.1.1 Az akkumulátorra vonatkozó biztonsági tudnivalók 88
9.2 Általános tanácsok a karbantartáshoz 88
9.3 Karbantartás ARX 1 90
9.3.1 Karbantartási terv 90
9.4 Karbantartási ellenőrző lap 94
9.5 Vontatás 95
9.6 A motorháztető felnyitása 96
9.7 A motortér áttekintése 98
9.8 Üzemanyag (dízelolaj) 99
9.8.1 Az üzemanyagszint ellenőrzése 99
9.8.2 Üzemanyag utántöltése 99
9.8.3 Az üzemanyag leeresztése 100
9.8.4 Az üzemanyagtartály tisztítása 101
9.8.5 Üzemanyag szűrőbetét 101
9.8.6 Vízleválasztó szűrőbetét 102
9.9 Motorolaj 103
9.9.1 A motorolajszint ellenőrzése 103
9.9.2 Motorolaj utántöltése 103
9.9.3 Motorolaj leeresztése 104
9.9.4 A motorolajszűrő cseréje 105
9.10 Hidraulikaolaj 105
9.10.1 A hidraulikaolaj szintjének ellenőrzése 105
9.10.2 Hidraulikus olaj utántöltése 105
9.10.3 A hidraulikaolaj leengedése 106
9.10.4 A hidraulikus olaj hűtőjének tisztítása 107
9.10.5 A hidraulikus olaj szűrőjének cseréje 107
9.10.6 A légtelenítő szűrő cseréje 109
9.11 A víztartály kiürítése 109
9.11.1 A tartozékok tisztítása 109
9.11.2 A víztartály kiürítése 109
9.12 Hűtővíz 110
9.12.1 A hűtővízszint ellenőrzése 110
9.12.2 Hűtővíz-utántöltés 111
9.12.3 A vízhűtő tisztítása 111
9.13 Működés-ellenőrzés 112
9.13.1 Locsolóberendezés 112
9.13.2 Lehúzók 112
9.13.3 Abroncsnyomás 113
9.13.4 Légszűrő 113
9.13.5 Ülésérzékelő-kapcsoló és vészkapcsoló 115
9.13.6 Az ülés lerögzítése 115
9.13.7 Fékezés (fékteszt) 116
9.13.8 Lengőtámasz 117
9.13.9 A csuklós illesztés 117
9.14 A kormányhenger és a csapágyak kenése 118
9.15 Kenőanyagtáblázat 119
9.16 Fogyóeszközök 120
9.17 Meghúzási nyomatékok 120
9.17.1 Csavarok 120
9.17.2 Leeresztőcsapok 122
9.17.3 A bukóléc-csukló menetes csapszege 122
9.17.4 Becsavarható csőcsonk/metrikus csavarmenet 123
9.17.5 Becsavarható csőcsonk/collban megadott méretű csavarmenet. 123
9.18 A talajtömörítő henger tisztítása 124
10 Javítás 125
10.1 Akkumulátor 126
10.1.1 Az akkumulátor cseréje 126
10.1.2 A motor indítása kisegítő telepről (bebikázás) 127
10.1.3 Az akkumulátorok feltöltése töltőkészülékkel 128
10.1.4 Hosszú idejű tárolás 128
10.2 Biztosítékok 128
10.2.1 A motortérben található biztosítékok 129
10.2.2 A kormányoszlopban található biztosítékok 129
10.3 Az izzólámpák cseréje 130
10.3.1 Az elülső izzólámpák cseréje 130
10.3.2 A hátsó izzólámpák cseréje 132
10.4 Gázrugó 132
10.4.1 A gázrugók cseréje 133
11 Raktározás 135
11.1 Raktározás 136
11.1.1 Rövid idejű tárolás 136
11.1.2 Hosszú idejű tárolás 136
11.2 Téli szolgálat (fagyveszély) 136
11.2.1 A víztartály és a locsolóberendezés kiürítése 137
11.2.2 A vízszűrő leszerelése 137
12 Szállítás 139
12.1 A szállításra vonatkozó általános adatok 140
12.1.1 Szállítási súlyok és méretek ARX 1 140
12.1.2 Összecsuklás elleni biztosítóelem 140
12.2 A talajtömörítő henger megemelése és lerögzítése 141
12.2.1 Megemelés az 1 pontos függesztőelemél fogva 141
12.2.2 A talajtömörítő henger rögzítése a szállítójárművön 142
12.2.3 Súlypont 143
13 Hulladékként való elszállítás 145
13.1 Bevezetés 146
13.2 A gázrugók leszerelése és azokban a nyomás megszüntetése 146
14 Függelék 149
14.1 Az ARX 1 elektromos kapcsolási rajza 150
14.1.1 Jelmagyarázat az ARX 1 elektromos kapcsolási rajzához 152
14.2 Az ARX 1 hidraulikus kapcsolási rajza 156
14.2.1 Jelmagyarázat az ARX 1 hidraulikus kapcsolási rajzához 157
14.3 Az ARX 1 K hidraulikus kapcsolási rajza 158
14.3.1 Jelmagyarázat az ARX 1 K hidraulikus kapcsolási rajzához 159
14.4 Az ARX 1 szegélyvágó hidraulikus kapcsolási rajza 160
14.4.1 A hidraulikus kapcsolási rajzra vonatkozó jelmagyarázat ARX 1
Szegélyvágó készülék 161
