AMMANN ARX 23-2 ARX 26-2 RULLO TANDEM KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUALE D‘USO – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 23-2 ARX 26-2 RULLO TANDEM KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUALE D‘USO – PDF DOWNLOAD
ARX 23-2 KU St V / T4f Product Identification Number 3001671 –
ARX 26-2 KU St V / T4f Product Identification Number 3001319 –
Language : Italian
Pages : 202
Downloadable : Yes
File Type : PDF

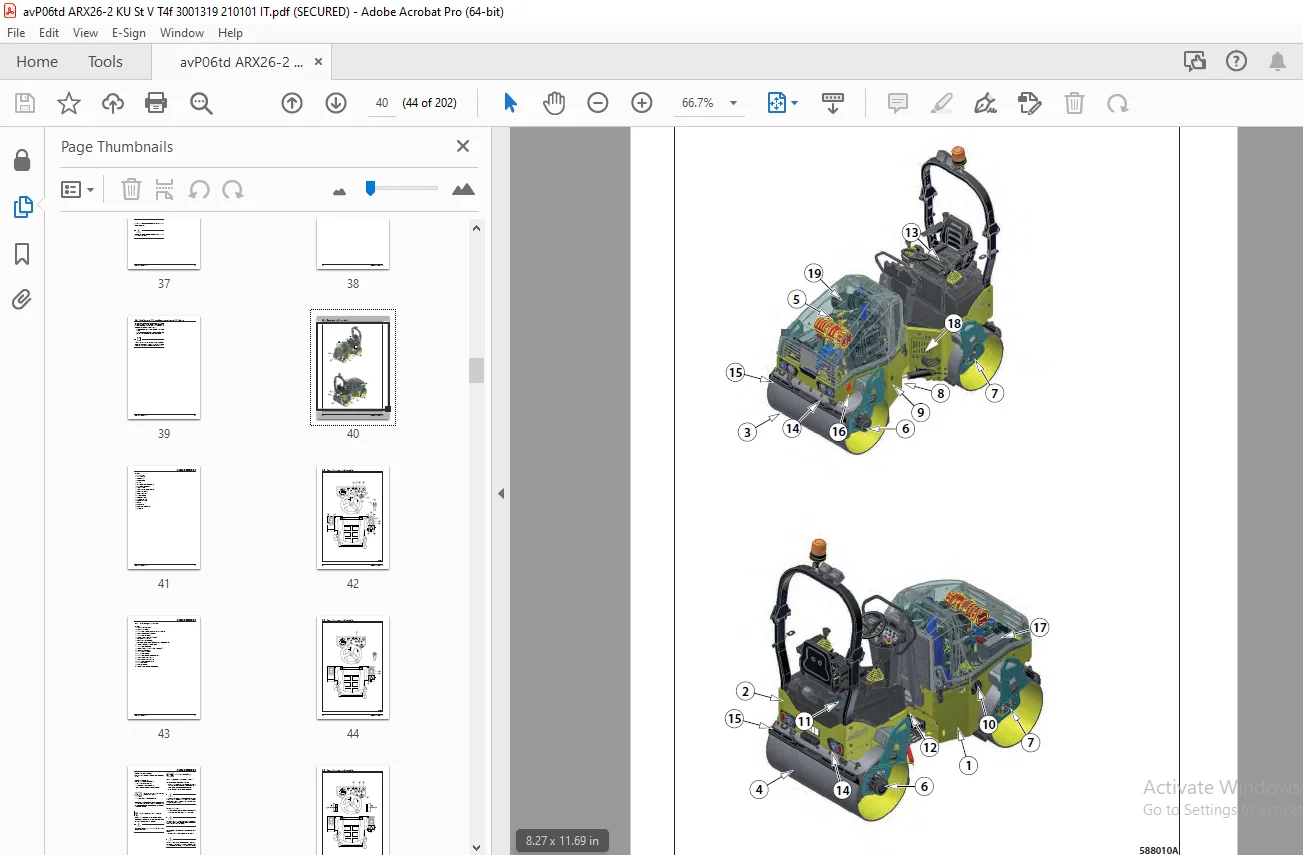

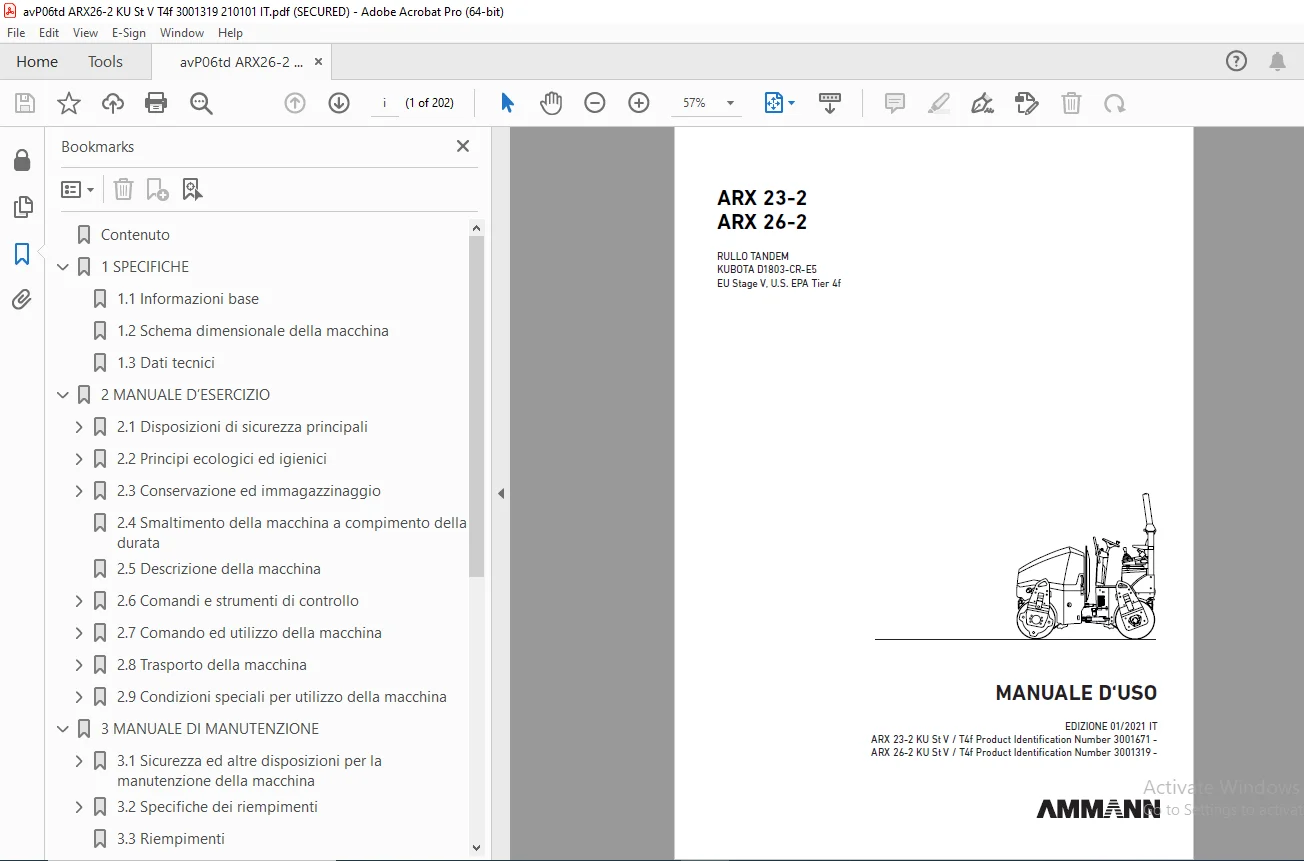

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 23-2 ARX 26-2 RULLO TANDEM KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f MANUALE D‘USO – PDF DOWNLOAD
Contenuto 8
1 SPECIFICHE 13
1.1Informazioni base 14
1.2Schema dimensionale della macchina 16
1.3Dati tecnici 18
2 MANUALE D’ESERCIZIO 23
2.1Disposizioni di sicurezza principali 25
2.1.1Disposizioni di sicurezza durante l’esercizio della macchina 25
2.1.1.1Prima dell’inizio dei lavori di compattamento 25
2.1.1.2Lavori nell’area pericolosa 25
2.1.1.3Garanzia delle disposizioni di sicurezza da parte dell’utilizzatore 26
2.1.1.4. Telaio di protezione ROPS 26
2.1.2Richieste per la qualifica dell‘operatore macchina 27
2.1.3Obblighi del conducente 28
2.1.4Attività vietate – sicurezza e garanzia 29
2.1.5Scritte di sicurezza e segnaletica sulla macchina 31
2.1.6Segnali manuali 35
2.2Principi ecologici ed igienici 38
2.2.1Principi igienici 38
2.2.2Principi ecologici 38
2.3Conservazione ed immagazzinaggio 39
2.3.1Conservazione a breve termine ed immagazzinamento per un periodo di 1 ÷ 2 mesi 39
2.3.2Conservazione ed immagazzinamento per un periodo superiore ai due mesi 39
2.3.3Rimozione dei conservanti dalla macchina 41
2.4Smaltimento della macchina a compimento della durata 43
2.5Descrizione della macchina 44
2.6Comandi e strumenti di controllo 46
2.6.1Cruscotto e quadri di comando 47
2.7Comando ed utilizzo della macchina 64
2.7.1Avviamento del motore 65
2.7.2Traslazione ed inversione 69
2.7.3Arresto della macchina e disattivazione del motore 77
2.7.4Arresto d’emergenza della macchina 77
2.7.5Parcheggio della macchina 79
2.7.6Reazione di panico 79
2.7.7Aspersione 81
2.7.8ACE Force (Equipaggiamento su richiesta) 81
2.7.9Termometro ad infrarossi (corredo su richiesta) 82
2.7.10Telematics readiness 88
2.7.11Dispositivo di taglio (Corredo su richiesta) 89
2.7.12Sollevamento e abbassamento del telaio ROPS 90
2.7.12.1Abbassamento e sollevamento del telaio ROPS con tetto in plastica 92
2.7.13Modalità di calibrazione 98
2.7.14Principi di utilizzo della macchina con il filtro DPF (Diesel particulate filter/ filtro antiparticolato) 101
2.7.14.1Filtro antiparticolato (DPF) 101
2.7.14.2Rigenerazione del filtro antiparticolato (DPF) 102
2.7.14.2.1 Rigenerazione passiva 103
2.7.14.2.2 Rigenerazione attiva automatica 103
2.7.14.2.2.1Bloccaggio della rigenerazione del filtro DPF 104
2.7.14.2.3 Rigenerazione attiva di parcheggio 104
2.7.14.3 Intasamento del filtro antiparticolato (DPF) 106
2.7.15Abbassamento e sollevamento del tetto in plastica 107
2.8Trasporto della macchina 109
2.8.1Caricamento della macchina 110
2.8.1.1Caricamento della macchina con ausilio della rampa d’accesso 110
2.8.1.2Caricamento della macchina con ausilio della gru 111
2.9Condizioni speciali per utilizzo della macchina 112
2.9.1Traino della macchina 112
2.9.2Regolazione dei tamburi 114
2.9.3Esercizio della macchina in rodaggio 115
2.9.4Esercizio della macchina con temperature basse 115
2.9.5Esercizio della macchina con temperature e umidità elevate 115
2.9.6Esercizio della macchina con altitudine sul livello del mare elevato 115
2.9.7Esercizio della macchina in un ambiente con elevato tasso di polvere 116
2.9.8Corsa con la vibrazione su materiali compatti e rigidi 116
3 MANUALE DI MANUTENZIONE 117
3.1Sicurezza ed altre disposizioni per la manutenzione della macchina 119
3.1.1Sicurezza durante la manutenzione della macchina 119
3.1.2Misure antincendio durante la sostituzione dei riempimenti d’esercizio 119
3.1.3Principi ecologici ed igienici 120
3.2Specifiche dei riempimenti 121
3.2.1Olio motore 121
3.2.2Carburante 122
3.2.3Liquido refrigerante 123
3.2.4Olio idraulico 124
3.2.5Grasso lubrificante 124
3.2.6Emulsione 124
3.3Riempimenti 125
3.4Tabella lubrificazione e manutenzione 126
3.5Piano di lubrificazione ed assistenza 128
3.6Operazioni di lubrificazione e di manutenzione 129
Ogni 20 ore d’esercizio (quotidianamente) 130
3.6.1Controllo del carburante 130
3.6.2Controllo dell’olio nel motore 131
3.6.3Controllo del liquido di raffreddamento del motore 132
3.6.4Controllo dell’olio nel serbatoio idraulico 133
3.6.5Pulizia del radiatore dell’olio idraulico 134
3.6.6Controllo del filtro d’aria 135
3.6.7Controllo di livello dell’emulsione per irrigazione 136
3.6.8Verifica dei tubi flessibili e dei fissatubi 136
3.6.9Riempimento del serbatoio per irrigazione 137
3.6.10Registrazione dei raschiatori 137
3.6.11Controllo dei dispositivi di avvertenza e di controllo 138
3.6.12Verifica dell’impermeabilità del motore 140
3.6.13Controllo dello stato del ventilatore e della cinghia del motore 140
3.6.14Prova dei freni 141
3.6.14.1Controllo del freno di stazionamento 141
3.6.14.2Verifica del freno di emergenza 142
3.6.14.3Verifica del freno si servizio 143
3.6.15Verifica della tenuta dell’impianto carburante e idraulico 144
Ogni 50 ore di esercizio 145
3.6.16Controllo dell’accumulatore 145
3.6.17Pulizia del separatore dell’acqua sul filtro del carburante 146
Ogni 100 ore di esercizio (a settimana) 147
3.6.18Lubrificazione della macchina 147
3.6.19Controllo della pressione nelle gomme 147
Ogni 250 ore d’esercizio (ogni 3 mesi) 148
3.6.20Verifica dei tubi flessibili e del fissaggio delle staffe 148
3.6.21Pulizia del filtro per irrigazione 149
3.6.22Sostituzione dell’olio nel motore 150
3.6.23Verifica dei tubi flessibili del radiatore motore e del loro fissaggio 153
3.6.24Pulizia del filtro dell’aria 153
Ogni 500 ore di esercizio (6 mesi) almeno 1 volta all’anno 154
3.6.25uzione del filtro carburante 154
3.6.26Controllo dell’installazione elettrica 155
3.6.27Sostituzione della cartuccia principale del filtro ad aria 155
3.6.28Sostituzione del filtro del separatore carburante 156
3.6.29Verifica delle protezioni in gomma del radiatore del motore 157
Ogni 1000 ore di esercizio (1 anno) 158
3.6.30Sostituzione olio idraulico e filtro 158
3.6.31Sostituzione delle cartucce dei filtri ad aria 160
3.6.32Controllo del sistema ammortizzatore 162
3.6.33Controllo del sostegno oscillante 162
3.6.34Controllo del giunto a snodo 163
3.6.35Sostituzione della cartuccia del separatore olio 163
3.6.36Pulizia del serbatoio del carburante 164
3.6.37Controllo e regolazione del gioco delle valvole 164
Ogni 2000 ore d’esercizio (2 anni) 165
3.6.38Sostituzione del liquido di raffreddamento del motore 165
3.6.39Sostituzione della cinghia del motore 166
Ogni 3000 ore d’esercizio (3 anni) 167
3.6.40Sostituzione del filtro DPF 167
3.6.41Verifica della valvola EGR 167
Manutenzione secondo le necessità 168
3.6.42Sostituzione della molla a gas 168
3.6.43Pulizia del separatore d’acqua 169
3.6.44Pulizia del serbatoio ad acqua 169
3.6.45Pulizia della macchina 170
3.6.46Scarico dell’acqua dal circuito d’irrigazione prima della stagione invernale 171
3.6.47Deaerazione dell’impianto del carburante 171
3.6.48Rigenerazione del filtro DPF (Diesel particulate filter/ filtro antiparticolato) intasato 172
3.6.49Carica dell’accumulatore 173
3.6.50Coppie di serraggio 174
3.7Guasti 177
3.8Allegati 178
Schema dell’impianto elettrico 178
Schema idraulico ARX 23-2, ARX 26-2 184
Schema del sistema idraulico Sistema per il taglio dei bordi 186
Schema idraulico ARX 23-2C, ARX 26-2C 188
Tabella dei ricambi della manutenzione ordinaria 190
Contenuto del kit filtri 250 h (4-760215) 191
Contenuto del kit filtri 500 h (4-760219) 191
Contenuto del kit filtri 1000 h (4-760216) 191
Error codes 192
Messages displayed on the display 198
