AMMANN ARX 23-2 ARX 26-2 TANDEMRULL KASUTUSJUHEND PDF

Description

AMMANN ARX 23-2 ARX 26-2 TANDEMRULL KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f KASUTUSJUHEND – PDF DOWNLOAD

FILE DETAILS:

AMMANN ARX 23-2 ARX 26-2 TANDEMRULL KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f KASUTUSJUHEND – PDF DOWNLOAD

ARX 23-2 KU St V / T4f Product Identification Number 3001671 –
ARX 26-2 KU St V / T4f Product Identification Number 3001319 –

Language : Estonian
Pages : 202
Downloadable : Yes
File Type : PDF

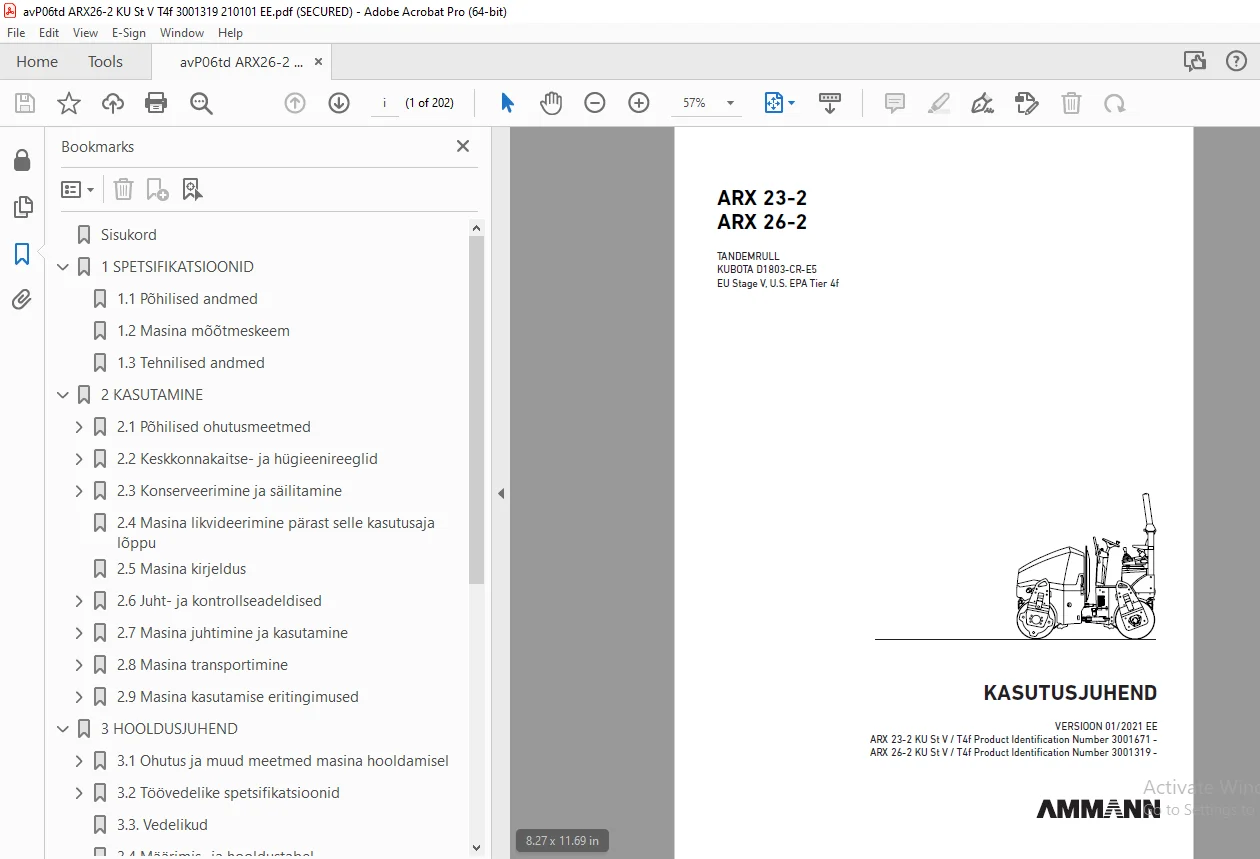

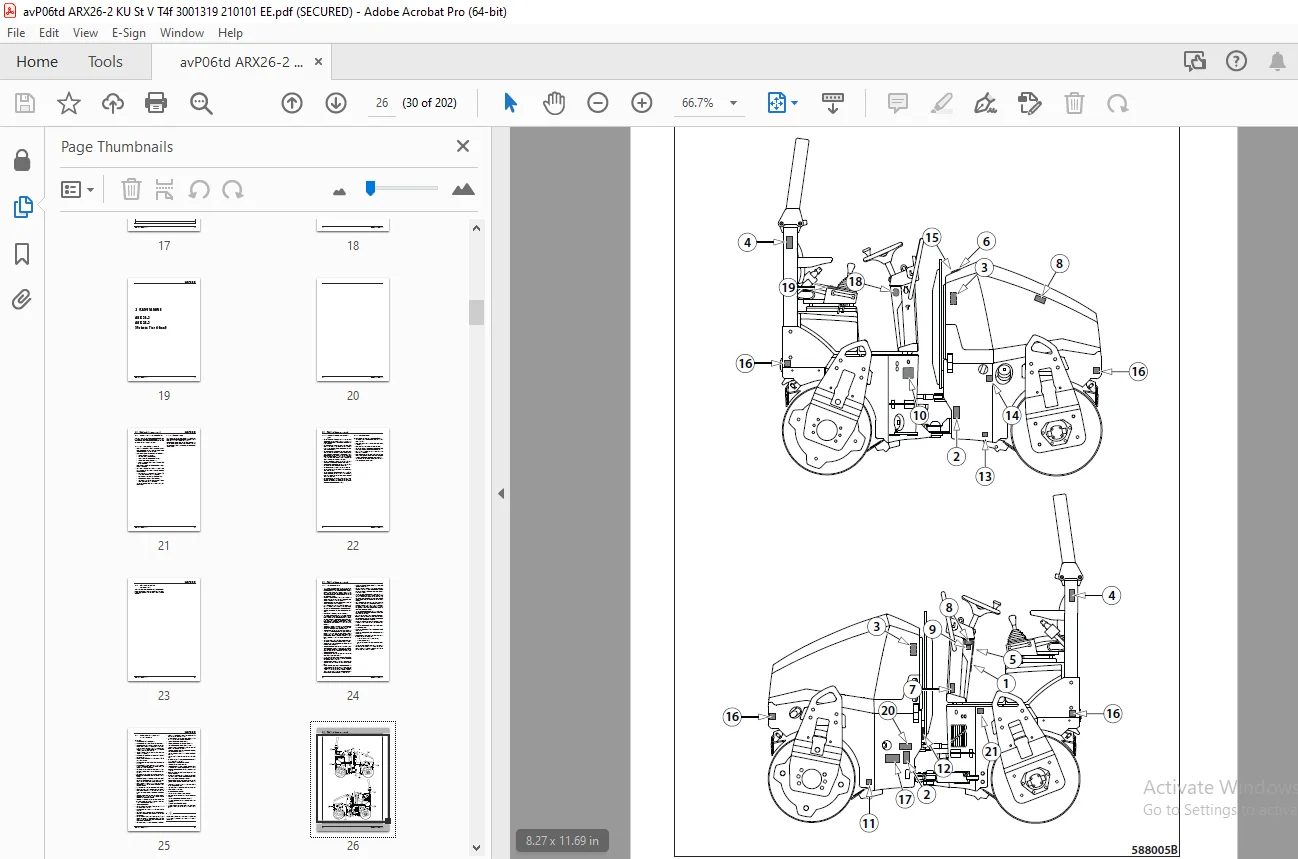

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN ARX 23-2 ARX 26-2 TANDEMRULL KUBOTA D1803-CR-E5 EU Stage V, U.S. EPA Tier 4f KASUTUSJUHEND – PDF DOWNLOAD

Sisukord 8
1 SPETSIFIKATSIOONID 13
1.1 Põhilised andmed 14
1.2 Masina mõõtmeskeem 16
1.3 Tehnilised andmed 18
2 KASUTAMINE 23
2.1 Põhilised ohutusmeetmed 25
2.1.1 Ohutusmeetmed masina kasutamisel 25
2.1.1.1 Enne tihendustööde alustamist 25
2.1.1.2 Töö ohtlikus kohas 25
2.1.1.3 Ohutusmeetmete tagamine käitaja poolt 26
2.1.1.4 Kaitseraam ROPS 26
2.1.2 Nõuded masina kasutaja kvalifikatsioonile 27
2.1.3 Kasutaja kohustused 28
2.1.4 Ohutuse ja garantii seisukohast keelatud tegevused 29
2.1.5 Masinal kasutatud ohutuskirjed ja -märgid 31
2.1.6 Kätega antavad signaalid 35
2.2 Keskkonnakaitse- ja hügieenireeglid 38
2.2.1 Hügieenireeglid 38
2.2.2 Keskkonnakaitsereeglid 38
2.3 Konserveerimine ja säilitamine 39
2.3.1 Lühiajaline konserveerimine ja säilitamine 1–2 kuud 39
2.3.2 Masina konserveerimine ja säilitamine kauem kui 2 kuud 39
2.3.3 Masina dekonserveerimine 41
2.4 Masina likvideerimine pärast selle kasutusaja lõppu 43
2.5 Masina kirjeldus 44
2.6 Juht- ja kontrollseadeldised 46
2.6.1 Armatuurlaud ja juhtpaneelid 47
2.7 Masina juhtimine ja kasutamine 64
2.7.1 Mootori käivitamine 65
2.7.2 Sõit ja reverseerimine 69
2.7.3 Masina peatamine ja mootori väljalülitamine 77
2.7.4 Masina hädapeatamine 77
2.7.5 Masina parkimine 79
2.7.6 Paanikareaktsioon 79
2.7.7 Pritsimine 81
2.7.8 ACE Force (lisavarustus) 81
2.7.9 Infrapuna-termomeeter (lisavarustus) 82
2.7.10 Telematics Readiness 88
2.7.11 Servalõikur (lisavarustus) 89
2.7.12 Kaitseraami ROPS tõstmine ja allapööramine 90
2.7.12.1 Plastmassist katusega raami ROPS allapööramine ja tõstmine 92
2.7.13 Kalibreerimisrežiim 98
2.7.14 DPF-filtri (Diesel particulate filter / tahkete osakeste filtri) masina kasutamise põhimõtted 101
2.7.14.1 Tahkete osakeste filter (DPF) 101
2.7.14.2 Tahkete osakeste filtri (DPF) taastamine 102
2.7.14.2.1 Passiivne taastamine 103
2.7.14.2.2 Automaatne aktiivne taastamine 103
2.7.14.2.2.1 DPF-filtri taastamise väljalülitamine 104
2.7.14.2.3 Aktiivne taastamine seismise ajal 104
2.7.14.3 Tahkete osakeste filtri (DPF) saastumine 106
2.7.15 Plastmassist katuse allapööramine ja tõstmine 107
2.8 Masina transportimine 109
2.8.1 Masina pealelaadimine 110
2.8.1.1 Masina pealelaadimine pealesõidurambi abil 110
2.8.1.2 Masina pealelaadimine kraanaga 111
2.9 Masina kasutamise eritingimused 112
2.9.1 Masina pukseerimine 112
2.9.2 Rullide ümberseadistamine 114
2.9.3 Masina kasutamine sissesõitmise ajal 115
2.9.4 Töötamine madalal temperatuuril 115
2.9.5 Masina kasutamine kõrgematel temperatuuridel ja suurema niiskuse korral 115
2.9.6 Masina kasutamine suurematel kõrgustel üle merepinna 115
2.9.7 Masinaga kasutamine tolmuses keskkonnas 116
2.9.8 Vibratsiooniga sõit tihendatud ja kõvadel materjalidel 116
3 HOOLDUSJUHEND 117
3.1 Ohutus ja muud meetmed masina hooldamisel 119
3.1.1 Ohutus masina hooldamisel 119
3.1.2 Tuleohutuse tagamine töövedelike vahetamisel 119
3.1.3 Keskkonnakaitse- ja hügieenireeglid 120
3.2 Töövedelike spetsifikatsioonid 121
3.2.1 Mootoriõli 121
3.2.2 Kütus 122
3.2.3 Jahutusvedelik 123
3.2.4 Hüdraulikaõli 124
3.2.5 Määrdeaine 124
3.2.6 Emulsioon 124
3.3. Vedelikud 125
3.4 Määrimis- ja hooldustabel 126
3.5 Määrimis- ja hoolduskava 128
3.6 Määrimis- ja hooldustegevused 129
Iga 20 töötunni järel (iga päev) 130
3.6.1 Kütuse kontrollimine 130
3.6.2 Mootoriõli kontrollimine 131
3.6.3 Mootori jahutusvedeliku kontrollimine 132
3.6.4 Õli kontrollimine hüdraulikasüsteemi paagis 133
3.6.5 Hüdraulikaõli jahuti puhastamine 134
3.6.6 Õhufiltri kontrollimine 135
3.6.7 Pritsimisemulsiooni taseme kontrollimine 136
3.6.8 Voolikute ja kinnituste kontrollimine 136
3.6.9 Vedeliku lisamine pritsimispaaki 137
3.6.10 Kaabitsate reguleerimine 137
3.6.11 Hoiatus- ja kontrollseadeldiste kontrollimine 138
3.6.12 Mootori tiheduse kontrollimine 140
3.6.13 Mootori ventilaatori ja rihma seisundi kontrollimine 140
3.6.14 Pidurite katsetamine 141
3.6.14.1 Seisupiduri kontrollimine 141
3.6.14.2 Hädapiduri kontrollimine 142
3.6.14.3 Sõidupiduri kontrollimine 143
3.6.15 Kütuse- ja hüdraulikasüsteemi tiheduse kontrollimine 144
Iga 50 töötunni järel 145
3.6.16 Aku kontrollimine 145
3.6.17 Kütusefiltri veeseparaatori puhastamine 146
Iga 100 töötunni järel (iga nädal) 147
3.6.18 Masina määrimine 147
3.6.19 Rehvirõhu kontrollimine 147
Iga 250 töötunni (3 kuu) järel 148
3.6.20 Voolikute ja klambrite kinnioleku kontrollimine 148
3.6.21 Pritsimisfiltri puhastamine 149
3.6.22 Mootoriõli vahetamine 150
3.6.23 Mootori jahuti voolikute ja nende kinnioleku kontrollimine 153
3.6.24 Õhufiltri puhastamine 153
Iga 500 töötunni (6 kuu) järel ent mitte harvem kui 1 kord aastas 154
3.6.25 Kütusefiltri vahetamine 154
3.6.26 Elektrisüsteemi kontrollimine 155
3.6.27 Õhufiltri põhielemendi vahetamine 155
3.6.28 Kütuseseparaatori filtri vahetamine 156
3.6.29 Mootori jahuti kummi- ja metalldetailide kontrollimine 157
Iga 1000 töötunni (1 aasta) järel 158
3.6.30 Hüdraulikaõli ja filtrite vahetamine 158
3.6.31 Õhufiltri elementide vahetamine 160
3.6.32 Amortisaatorisüsteemi kontrollimine 162
3.6.33 Pendelhoova kontrollimine 162
3.6.34 Liigendühenduse kontrollimine 163
3.6.35 Õliseparaatori elemendi vahetamine 163
3.6.36 Kütusepaagi puhastamine 164
3.6.37 Ventiilide lõtku kontrollimine ja reguleerimine 164
Iga 2000 töötunni (2 aasta) järel 165
3.6.38 Mootori jahutusvedeliku vahetamine 165
3.6.39 Mootori rihma vahetamine 166
Iga 3000 töötunni (3 aasta) järel 167
3.6.40 DPF-filtri vahetamine 167
3.6.41 EGR-ventiili kontrollimine 167
Hooldamine vastavalt vajadusele 168
3.6.42 Gaasivedru vahetamine 168
3.6.43 Veeseparaatori puhastamine 169
3.6.44 Veepaagi puhastamine 169
3.6.45 Masina puhastamine 170
3.6.46 Vee väljalaskmine pritsimiskontuurist enne talvehooaega 171
3.6.47 Kütusesüsteemi õhutustamine 171
3.6.48 Saastunud DPF-filtri (Diesel particulate filter / tahkete osakeste filtri) taastamine 172
3.6.49 Aku laadimine 173
3.6.50 Pöördemomendid 174
3.7 Tõrked 177
3.8 Lisad 178
Elektrisüsteemi skeem 178
Hüdraulikasüsteemi skeem – ARX 23-2, ARX 26-2 184
Hüdraulikasüsteemi skeem – servalõikur 186
Hüdraulikasüsteemi skeem – ARX 23-2C, ARX 26-2C 188
Regulaarsel hooldamisel kasutatavate varuosade tabel 190
250 tunni möödudes kasutatava filtrikomplekti (4-760215) sisu 191
500 tunni möödudes kasutatava filtrikomplekti (4-760219) sisu 191
1000 tunni möödudes kasutatava filtrikomplekti (4-760216) sisu 191
Veakoodid 192
Ekraanil kuvatavad teated 198
