AMMANN ARX 40-2 ARX 36-2 Manuel Utilisateur PDF
$24.95
AMMANN ARX 36-2, ARX 40-2, ARX 45-2 are tandem rollers with fixed frame, powered by Kubota V2403-M-E3B engine meeting EU Stage IIIA/U.S. EPA Tier 4i. Manuel Utilisateur (user manual) provides essential guidance for operation.
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
ARX 36-2 KU St IIIA / T4i Product Identification Number 3000000
ARX 40-2 KU St IIIA / T4i Product Identification Number 3004569
ARX 45-2 KU St IIIA / T4i Product Identification Number 3004565
Language : French
Pages : 202
Downloadable : Yes
File Type : PDF

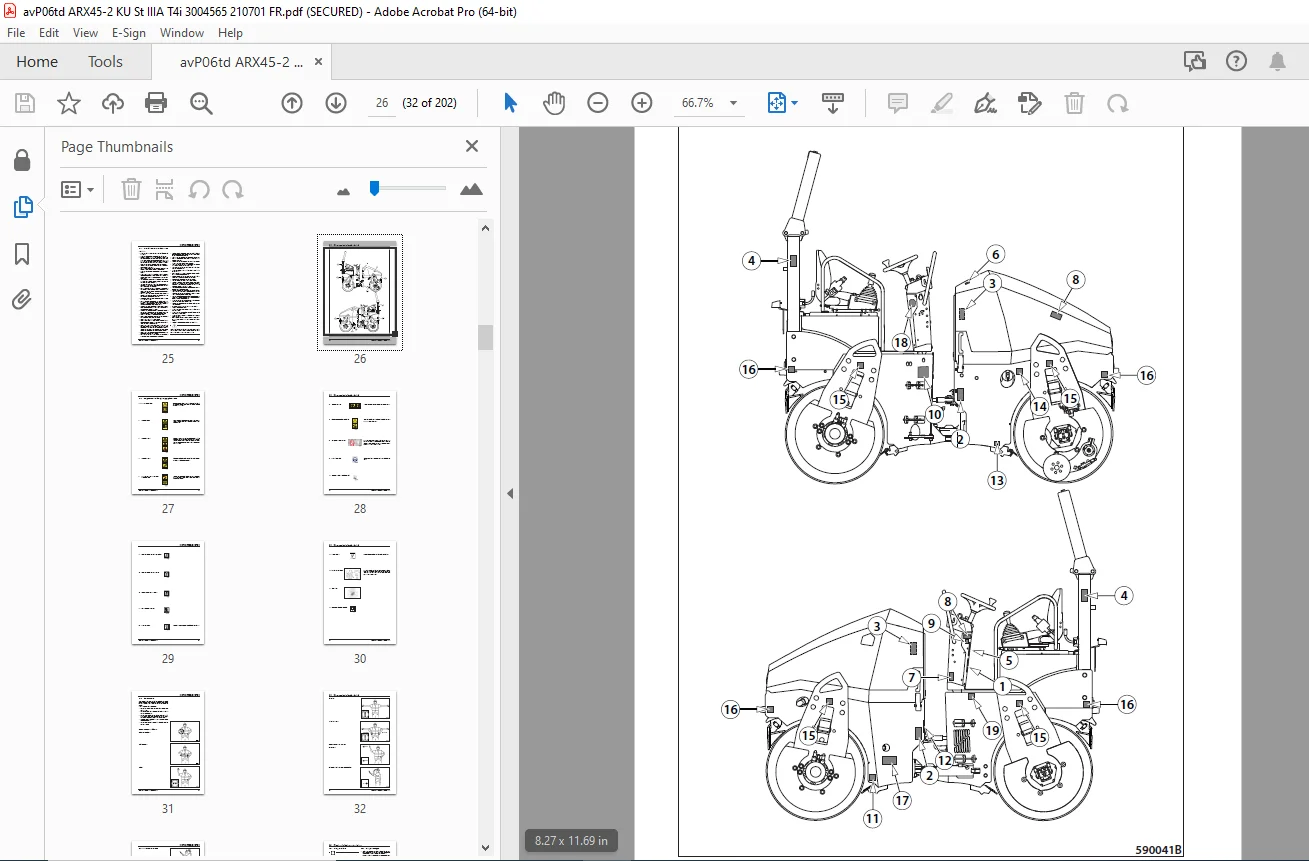

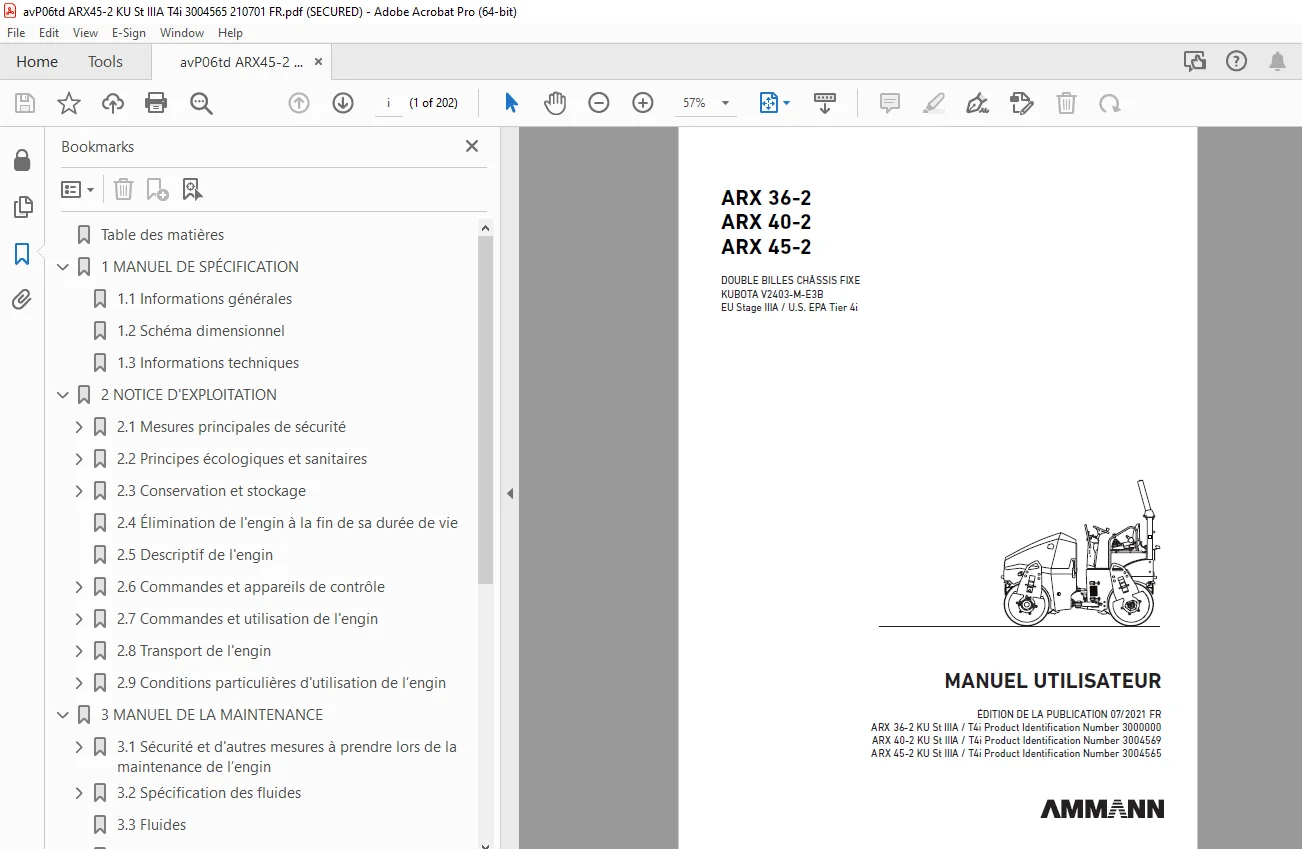

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
Table des matières 10
1 MANUEL DE SPÉCIFICATION 15
1.1Informations générales 16
1.2Schéma dimensionnel 18
1.3Informations techniques 20
2 NOTICE D’EXPLOITATION 25
2.1Mesures principales de sécurité 27
2.1.1Mesures de sécurité à prendre durant l’utilisation de l’engin 27
2.1.1.1Avant de démarrer de travaux de compactage 27
2.1.1.2Travail dans une zone dangereux 27
2.1.1.3Mise à disposition des mesures de sécurité de la part de l’exploitant 28
2.1.1.4Châssis de protection ROPS 28
2.1.2Exigences relatives à la qualification de l’opérateur 29
2.1.3Obligations du conducteur de l’engin 30
2.1.4Activités interdites – sécurité et garantie 31
2.1.5Inscriptions de sécurité et repères appliqués sur l’engin 33
2.1.6Signaux manuels 37
2.2Principes écologiques et sanitaires 40
2.2.1Principes sanitaires 40
2.2.2Principes écologiques 40
2.3Conservation et stockage 41
2.3.1Conservation de courte durée et stockage pour une durée de 1 ÷ 2 mois 41
2.3.2Conservation et stockage de l’engin pour un délai supérieur à 2 mois 41
2.3.3Déconservation de l’engin 43
2.4Élimination de l’engin à la fin de sa durée de vie 45
2.5Descriptif de l’engin 46
2.6Commandes et appareils de contrôle 48
2.6.1Tableau de bord et panneaux de commande 49
2.7Commandes et utilisation de l’engin 66
2.7.1Démarrage du moteur 67
2.7.2Déplacement et marche arrière 71
2.7.3Arrêt de l’engin et du moteur 79
2.7.4Arrêt d’urgence de l’engin 79
2.7.5Stationnement de l’engin 81
2.7.6Réaction de panique 81
2.7.7Arrosage 83
2.7.8ACE Force (équipements en option) 83
2.7.9Termómetro infrarrojo (equipamiento según el deseo) 84
2.7.10Soulèvement et abaissement du châssis ROPS 90
2.7.10.1Abaissement et soulèvement du châssis ROPS avec un toit en plastique 94
2.7.11Télématiques readiness 100
2.7.12Rogneur (équipements en option) 101
2.7.13Mode de calibration 103
2.7.15Abaissement et soulèvement du toit en plastique 106
2.8Transport de l’engin 108
2.8.1Chargement de l’engin 109
2.8.1.1Chargement de l’engin à l’aide d’une rampe 109
2.8.1.2Chargement de l’engin à l’aide d’une grue 110
2.9Conditions particulières d’utilisation de l’engin 111
2.9.1Remorquage de l’engin 111
2.9.2Décalage latéral des billes 113
2.9.3Exploitation durant le rodage 114
2.9.4Utilisation de l’engin à basses températures 114
2.9.5Utilisation de l’engin à températures élevées et à forte humidité 114
2.9.6Utilisation de l’engin à haute altitude 114
2.9.7Utilisation de l’engin dans un environnement poussiéreux 115
2.9.8Déplacement avec vibration sur matériaux compacts et durs 115
3 MANUEL DE LA MAINTENANCE 117
3.1Sécurité et d’autres mesures à prendre lors de la maintenance de l’engin 119
3.1.1Sécurité lors de la maintenance de l’engin 119
3.1.2Mesures de lutte contre l’incendie lors de la vidange des fluides 119
3.1.3Principes écologiques et sanitaires 120
3.2Spécification des fluides 121
3.2.1Huile motrice 121
3.2.2Carburant 122
3.2.3Réfrigérant 123
3.2.4Huile hydraulique 124
3.2.5Graisse 124
3.2.6Émulsion 124
3.3Fluides 125
3.4Tableau de graissage et de maintenance 126
3.5Plan de graissage et de maintenance 128
3.6Opérations de graissage et de maintenance 129
Toutes les 20 heures d’exploitation (quotidiennement) 130
3.6.1Contrôle du carburant 130
3.6.2Contrôle de l’huile dans le moteur 131
3.6.3Contrôle du réfrigérant du moteur 132
3.6.4Contrôle de l’huile dans le réservoir hydraulique 133
3.6.5Nettoyage du radiateur de l’huile hydraulique 134
3.6.6Contrôle du filtre à air 135
3.6.7Contrôle du niveau de l’émulsion d’arrosage 136
3.6.8Recharge du réservoir de l’arrosage 137
3.6.9Réglage des racleurs 137
3.6.10Contrôle des équipements d’avertissement et de contrôle 138
3.6.11Contrôle de l’étanchéité du moteur 140
3.6.12Contrôle de l’état du ventilateur et de la courroie du moteur 141
3.6.13Test de freins 142
3.6.13.1Voyant du frein de stationnement 142
3.6.13.2Contrôle du frein d’urgence 143
3.6.13.3Contrôle du frein d’exploitation 144
3.6.14Contrôle de l’étanchéité du système hydraulique et de l’installation d’alimentation en carburant 145
Toutes les 50 heures d’exploitation 146
3.6.15Contrôle des flexibles et attaches 146
3.6.16Contrôle de la batterie 147
Toutes les 100 heures d’exploitation 148
3.6.17Nettoyage du filtre à air 148
3.6.18Nettoyage du séparateur d’eau du filtre à carburant 149
3.6.19Graissage de l’engin 150
3.6.20Contrôle de la pression des pneus 151
Toutes les 250 heures d’exploitation 152
3.6.21Remplacement du filtre à carburant 152
3.6.22Vidange de l’huile du moteur 153
3.6.23Contrôle des flexibles du radiateur du moteur et de leur fixation 155
3.6.24Contrôle des flexibles et fixation des raccords 155
3.6.25Nettoyage du filtre de l’arrosage 156
3.6.26Contrôle des tuyaux d’aspiration du moteur 157
Toutes les 500 heures d’exploitation, cependant au moins 1x par an 158
3.6.27Nettoyage du réservoir à carburant 158
3.6.28Contrôle de l’installation électrique 158
3.6.29Remplacement de la cartouche du filtre du séparateur de carburant 159
3.6.30Contrôle et ajustement du jeu des valves 159
3.6.31Nettoyage du radiateur du moteur 160
3.6.32Contrôle des métaux-caoutchoucs du radiateur du moteur 160
Toutes les 1000 heures d’exploitation 161
3.6.33Vidange de l’huile hydraulique et remplacement des filtres 161
3.6.34Remplacement des cartouches du filtre à air 163
3.6.35Contrôle du système d’amortissement 165
3.6.36Contrôle de l’étai oscillant 165
3.6.37Contrôle du raccord articulé 166
Toutes les 2000 heures d’exploitation 167
3.6.38Remplacement de la courroie du moteur 167
3.6.39Vidange du réfrigérant du moteur 167
3.6.40Remplacement des flexibles du système réfrigérant 169
3.6.41Remplacement des métaux-caoutchoucs du radiateur du moteur 169
3.6.42Remplacement des flexibles du système à carburant 170
3.6.43Remplacement des flexibles d’aspiration 170
Maintenance en fonction de besoin 171
3.6.44Remplacement du ressort à gaz 171
3.6.45Nettoyage du séparateur d’eau 172
3.6.46Nettoyage du réservoir à l’eau 172
3.6.47Nettoyage de l’engin 173
3.6.48Vidange de l’eau du circuit de l’arrosage avant la période hivernale 174
3.6.49Purge du système à carburant 174
3.6.50Rechargement de la batterie 176
3.6.51Contrôle du serrage des raccords vissés 177
3.7Élimination des défauts 179
3.7.1Liste des codes d’erreur affichés à l’afficheur 180
3.8Annexes 188
Schéma de l’installation électrique 188
Schéma du système hydraulique ARX 36-2, ARX 40-2, ARX 45-2 194
Schéma du système hydraulique ARX 40-2C, ARX 45-2C 196
Tableau des pièces de rechange nécessaires à la réalisation de la maintenance régulière 198
Kit de filtres à remplacer au bout de 250 Mh (4-760243) 199
Kit de filtres à remplacer au bout de 500 Mh (4-760248) 199
Kit de filtres à remplacer au bout de 1000 Mh (4-760252) 199
S.S
