AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / US EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / US EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
ARX 36-2 KU St IIIA / T4i À partir du n° de série 5952001
ARX 40-2 KU St IIIA / T4i À partir du n° de série 5962001
ARX 45-2 KU St IIIA / T4i À partir du n° de série 5972001
Language : French
Pages : 178
Downloadable : Yes
File Type : PDF

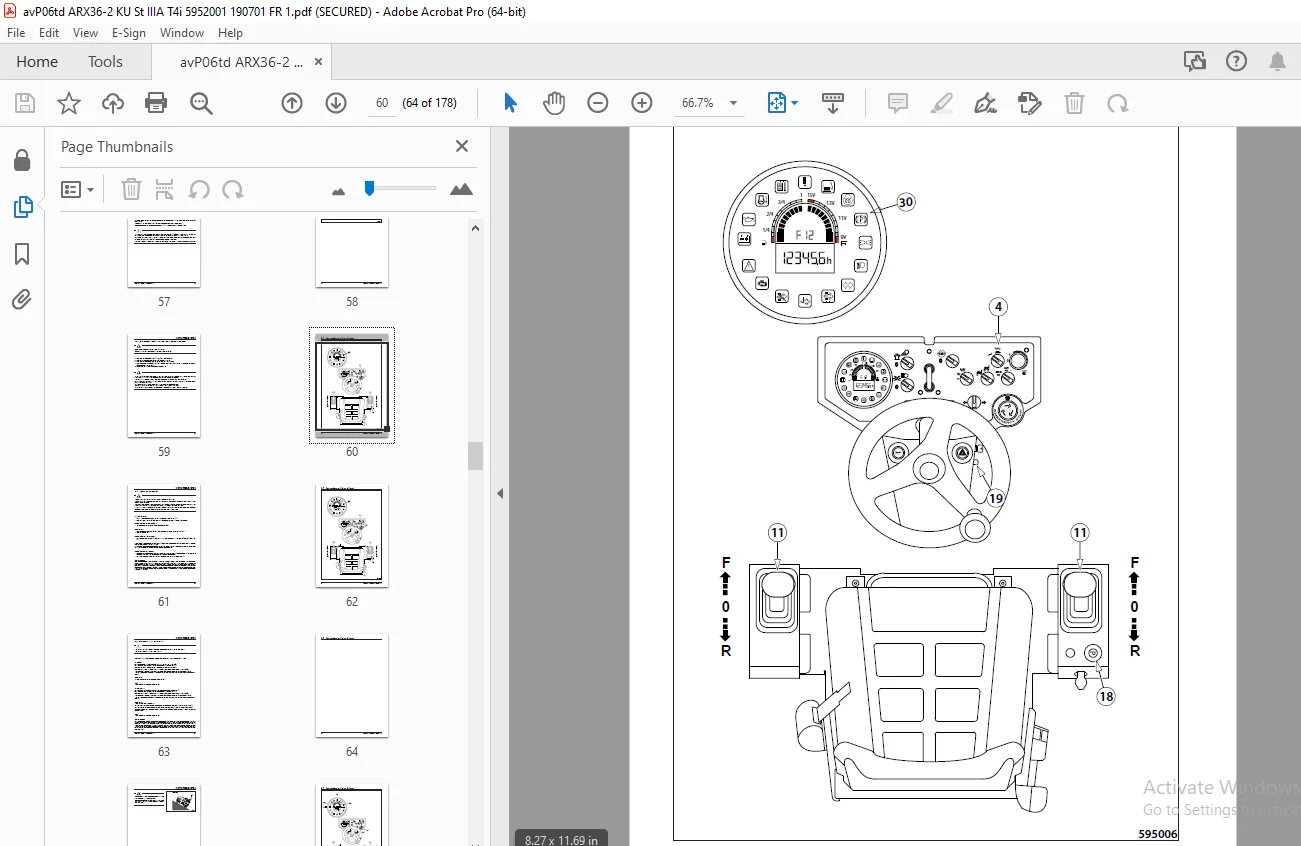

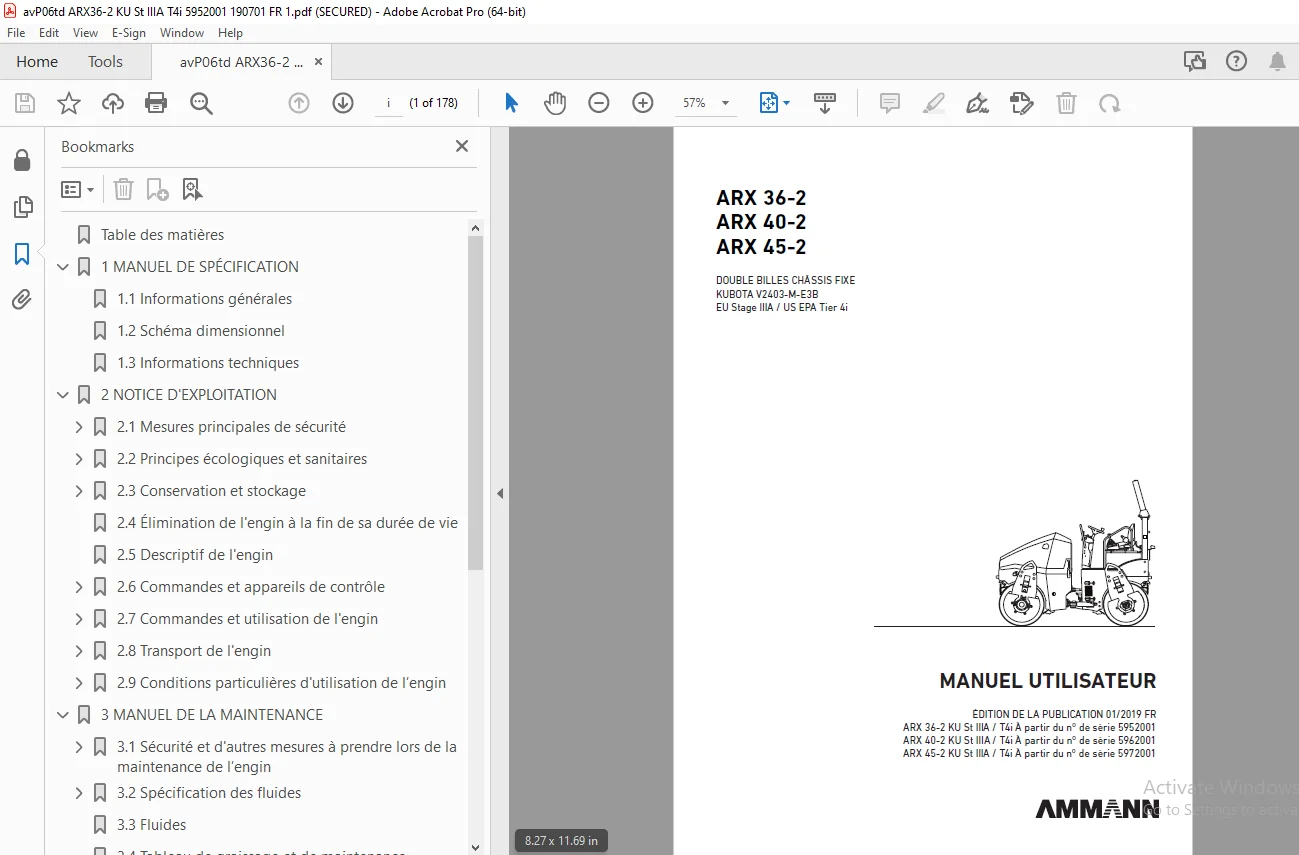

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 DOUBLE BILLES CHÂSSIS FIXE KUBOTA V2403-M-E3B EU Stage IIIA / US EPA Tier 4i MANUEL UTILISATEUR – PDF DOWNLOAD
Table des matières 8
1 MANUEL DE SPÉCIFICATION 13
1.1Informations générales 14
1.2Schéma dimensionnel 16
1.3Informations techniques 18
2 NOTICE D’EXPLOITATION 23
2.1Mesures principales de sécurité 25
2.1.1Mesures de sécurité à prendre durant l’utilisation de l’engin 25
2.1.1.1Avant de démarrer de travaux de compactage 25
2.1.1.2Travail dans une zone dangereux 25
2.1.1.3Mise à disposition des mesures de sécurité de la part de l’exploitant 26
2.1.1.4. Châssis de protection ROPS 26
2.1.2Exigences relatives à la qualification de l’opérateur 27
2.1.3Obligations du conducteur de l’engin 28
2.1.4Activités interdites – sécurité et garantie 29
2.1.5Inscriptions de sécurité et repères appliqués sur l’engin 31
2.1.6Signaux manuels 35
2.2Principes écologiques et sanitaires 38
2.2.1Principes sanitaires 38
2.2.2Principes écologiques 38
2.3Conservation et stockage 39
2.3.1Conservation de courte durée et stockage pour une durée de 1 ÷ 2 mois 39
2.3.2Conservation et stockage de l’engin pour un délai supérieur à 2 mois 39
2.3.3Déconservation de l’engin 40
2.4Élimination de l’engin à la fin de sa durée de vie 41
2.5Descriptif de l’engin 42
2.6Commandes et appareils de contrôle 44
2.6.1Tableau de bord et panneaux de commande 45
2.7Commandes et utilisation de l’engin 60
2.7.1Démarrage du moteur 61
2.7.2Déplacement et marche arrière 65
2.7.3Arrêt de l’engin et du moteur 71
2.7.4Arrêt d’urgence de l’engin 71
2.7.5Stationnement de l’engin 73
2.7.6Réaction de panique 73
2.7.7Arrosage 75
2.7.8ACE Force (équipements en option) 75
2.7.9Termómetro infrarrojo (equipamiento según el deseo) 76
2.7.10Soulèvement et abaissement du châssis ROPS 82
2.7.11Télématiques readiness 85
2.7.12Rogneur (équipements en option) 86
2.8Transport de l’engin 88
2.8.1Chargement de l’engin 89
2.8.1.1Chargement de l’engin à l’aide d’une rampe 89
2.8.1.2Chargement de l’engin à l’aide d’une grue 90
2.9Conditions particulières d’utilisation de l’engin 91
2.9.1Remorquage de l’engin 91
2.9.2Décalage latéral des billes 93
2.9.3Exploitation durant le rodage 94
2.9.4Utilisation de l’engin à basses températures 94
2.9.5Utilisation de l’engin à températures élevées et à forte humidité 94
2.9.6Utilisation de l’engin à haute altitude 94
2.9.7Utilisation de l’engin dans un environnement poussiéreux 95
2.9.8Déplacement avec vibration sur matériaux compacts et durs 95
3 MANUEL DE LA MAINTENANCE 97
3.1Sécurité et d’autres mesures à prendre lors de la maintenance de l’engin 99
3.1.1Sécurité lors de la maintenance de l’engin 99
3.1.2Mesures de lutte contre l’incendie lors de la vidange des fluides 99
3.1.3Principes écologiques et sanitaires 100
3.2Spécification des fluides 101
3.2.1Huile motrice 101
3.2.2Carburant 102
3.2.3Réfrigérant 103
3.2.4Huile hydraulique 104
3.2.5Graisse 104
3.2.6Émulsion 104
3.3Fluides 105
3.4Tableau de graissage et de maintenance 106
3.5Plan de graissage et de maintenance 108
3.6Opérations de graissage et de maintenance 109
Toutes les 20 heures d’exploitation (quotidiennement) 110
3.6.1Contrôle du carburant 110
3.6.2Contrôle de l’huile dans le moteur 111
3.6.3Contrôle du réfrigérant du moteur 112
3.6.4Contrôle de l’huile dans le réservoir hydraulique 113
3.6.5Nettoyage du radiateur de l’huile hydraulique 114
3.6.6Contrôle du filtre à air 115
3.6.7Contrôle du niveau de l’émulsion d’arrosage 116
3.6.8Recharge du réservoir de l’arrosage 117
3.6.9Réglage des racleurs 117
3.6.10Contrôle des équipements d’avertissement et de contrôle 118
3.6.11Contrôle de l’étanchéité du moteur 120
3.6.12Contrôle de l’état du ventilateur et de la courroie du moteur 121
Toutes les 50 heures d’exploitation 122
3.6.13Contrôle des flexibles et attaches 122
3.6.14Contrôle de la pression de déplacement 123
3.6.15Contrôle de la batterie 124
Toutes les 100 heures d’exploitation (contrôle hebdomadaire) 125
3.6.16Nettoyage du filtre à air 125
3.6.17Nettoyage du séparateur d’eau du filtre à carburant 126
3.6.18Graissage de l’engin 127
3.6.19Contrôle de la pression des pneus 128
Toutes les 250 heures d’exploitation (tous les 3 mois) 129
3.6.20Remplacement du filtre à carburant 129
3.6.21Vidange de l’huile du moteur 130
3.6.22Contrôle des flexibles du radiateur du moteur et de leur fixation 132
3.6.23Contrôle des flexibles et fixation des raccords 132
3.6.24Nettoyage du filtre de l’arrosage 133
3.6.25Contrôle des tuyaux d’aspiration du moteur 134
Toutes les 500 heures d’exploitation (tous les 6 mois) 135
3.6.26Nettoyage du réservoir à carburant 135
3.6.27Contrôle de l’installation électrique 136
3.6.28Remplacement de la cartouche du filtre du séparateur de carburant 136
3.6.29Contrôle et ajustement du jeu des valves 137
3.6.30Nettoyage du radiateur du moteur 137
3.6.31Contrôle des métaux-caoutchoucs du radiateur du moteur 138
Toutes les 1000 heures d’exploitation (une fois par an) 139
3.6.32Vidange de l’huile hydraulique et remplacement des filtres 139
3.6.33Remplacement des cartouches du filtre à air 141
3.6.34Contrôle du système d’amortissement 143
3.6.35Contrôle de l’étai oscillant 143
3.6.36Contrôle du raccord articulé 144
Toutes les 2000 heures d’exploitation (une fois par 2 ans) 145
3.6.37Remplacement de la courroie du moteur 145
3.6.38Vidange du réfrigérant du moteur 145
3.6.39Remplacement des flexibles du système réfrigérant 147
3.6.40Remplacement des métaux-caoutchoucs du radiateur du moteur 147
3.6.41Remplacement des flexibles du système à carburant 148
3.6.42Remplacement des flexibles d’aspiration 148
Maintenance en fonction de besoin 149
3.6.43Remplacement du ressort à gaz 149
3.6.44Nettoyage du séparateur d’eau 150
3.6.45Nettoyage du réservoir à l’eau 150
3.6.46Nettoyage de l’engin 151
3.6.47Vidange de l’eau du circuit de l’arrosage avant la période hivernale 152
3.6.48Purge du système à carburant 153
3.6.49Contrôle du serrage des raccords vissés 154
3.7Élimination des défauts 156
3.7.1Liste des codes d’erreur affichés à l’afficheur 156
3.8Annexes 162
Schéma de l’installation électrique 162
Schéma du système hydraulique ARX 36-2, ARX 40-2, ARX 45-2 168
Schéma du système hydraulique ARX 36-2C, ARX 45-2C 170
Schéma du système hydraulique Rogneur 172
Tableau des pièces de rechange nécessaires à la réalisation de la maintenance régulière 174
Kit de filtres à remplacer au bout de 250 Mh (4-760215) 175
Kit de filtres à remplacer au bout de 500 Mh (4-760219) 175
Kit de filtres à remplacer au bout de 1000 Mh (4-760216) 175
