AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD
FILE DETAILS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD
ARX 36-2 KU St IIIA / T4i Product Identification Number 3000000
ARX 40-2 KU St IIIA / T4i Product Identification Number 3032488
ARX 45-2 KU St IIIA / T4i Product Identification Number 3030741
Language : Czech
Pages : 202
Downloadable : Yes
File Type : PDF

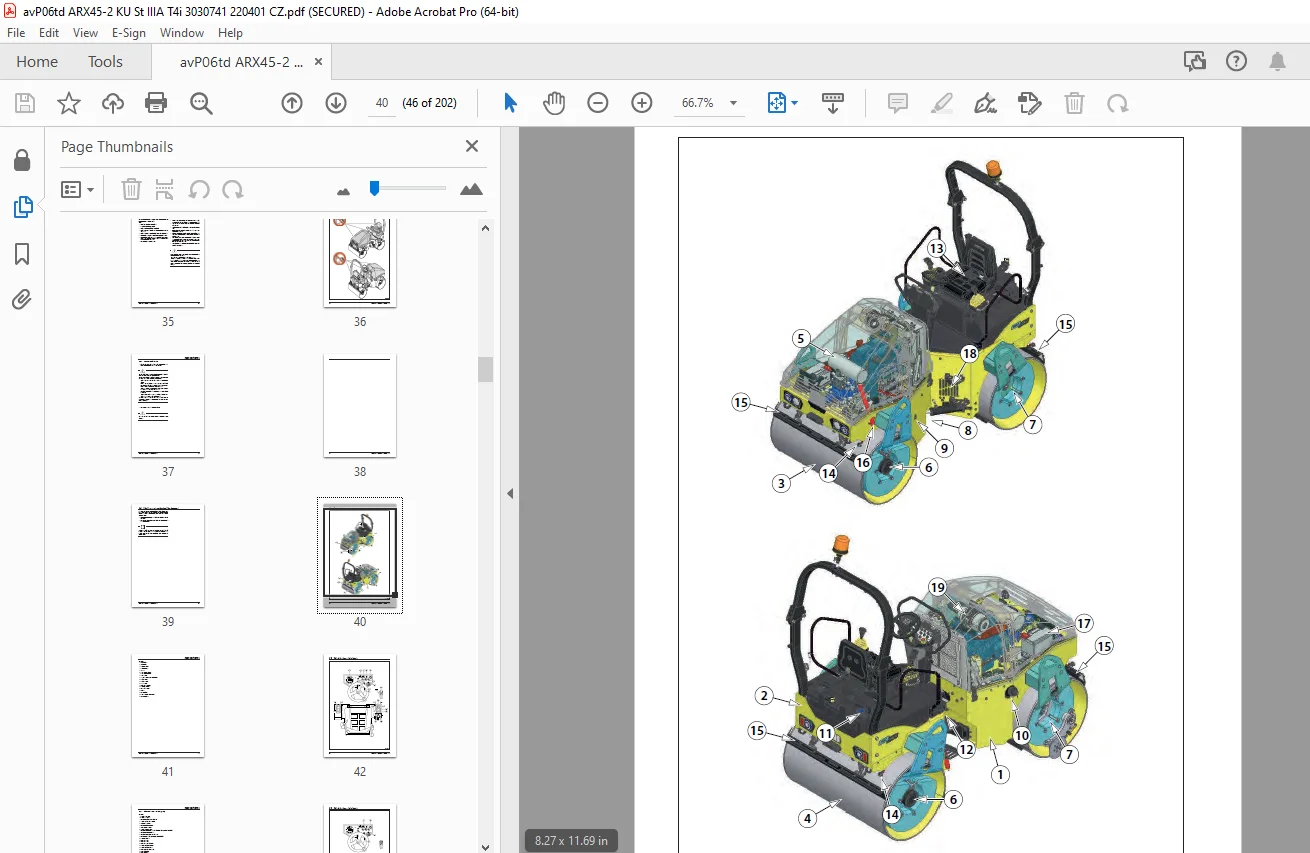

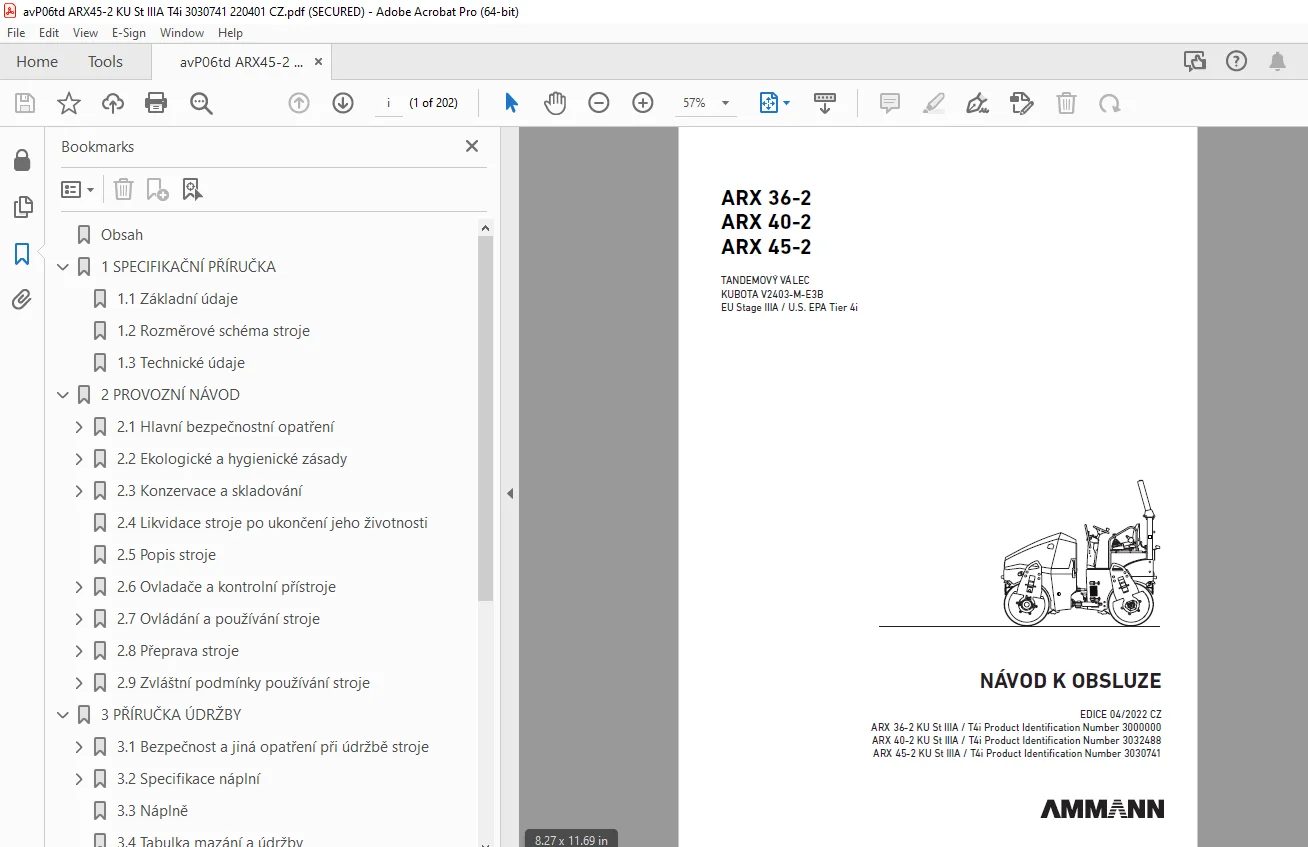

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
AMMANN ARX 36-2 ARX 40-2 ARX 45-2 TANDEMOVÝ VÁLEC KUBOTA V2403-M-E3B EU Stage IIIA / U.S. EPA Tier 4i NÁVOD K OBSLUZE – PDF DOWNLOAD
Obsah 10
1 SPECIFIKAČNÍ PŘÍRUČKA 15
1.1Základní údaje 16
1.2Rozměrové schéma stroje 18
1.3Technické údaje 20
2 PROVOZNÍ NÁVOD 25
2.1Hlavní bezpečnostní opatření 27
2.1.1Bezpečnostní opatření při provozu stroje 27
2.1.1.1Před zahájením hutnících prací 27
2.1.1.2Práce v nebezpečném prostoru 27
2.1.1.3Zajištění bezpečnostních opatření provozovatelem 28
2.1.1.4 Ochranný rám ROPS 28
2.1.2Požadavky na kvalifikaci obsluhy stroje 29
2.1.3Povinnosti řidiče 30
2.1.4Zakázané činnosti – bezpečnost a záruka 31
2.1.5Bezpečnostní nápisy a značky použité na stroji 33
2.1.6Ruční signály 37
2.2Ekologické a hygienické zásady 40
2.2.1Hygienické zásady 40
2.2.2Ekologické zásady 40
2.3Konzervace a skladování 41
2.3.1Krátkodobá konzervace a skladování po dobu 1 ÷ 2 měsíců 41
2.3.2Konzervace a skladování stroje po dobu delší než 2 měsíce 41
2.3.3Odkonzervování stroje 43
2.4Likvidace stroje po ukončení jeho životnosti 45
2.5Popis stroje 46
2.6Ovladače a kontrolní přístroje 48
2.6.1Přístrojová deska a ovládací panely 49
2.7Ovládání a používání stroje 66
2.7.1Startování motoru 67
2.7.2Pojezd a reverzace 71
2.7.3Zastavení stroje a vypnutí motoru 79
2.7.4Nouzové zastavení stroje 79
2.7.5Parkování stroje 81
2.7.6Panická reakce 81
2.7.7Kropení 83
2.7.8ACE Force (výbava na přání) 83
2.7.9Infrateploměr (výbava na přání) 84
2.7.10Zvedání a sklápění rámu ROPS 90
2.7.10.1Zvedání a sklápění rámu ROPS s plastovou stříškou 94
2.7.11Telematics readiness 100
2.7.12Ořezávač (výbava na přání) 101
2.7.13Kalibrační mód 103
2.7.15Sklápění a zvedání plastové stříšky 106
2.8Přeprava stroje 108
2.8.1Nakládání stroje 109
2.8.1.1Nakládání stroje pomocí nájezdové rampy 109
2.8.1.2Nakládání stoje pomocí jeřábu 110
2.9Zvláštní podmínky používání stroje 111
2.9.1Vlečení stroje 111
2.9.2Přesazení běhounů 113
2.9.3Provoz stroje v době záběhu 114
2.9.4Práce stroje za nízkých teplot 114
2.9.5Práce stroje za vyšších teplot a vlhkosti 114
2.9.6Práce stroje ve vyšších nadmořských výškách 114
2.9.7Práce stroje v prašném prostředí 115
2.9.8Jízda s vibrací na zhutněných a tvrdých materiálech 115
3 PŘÍRUČKA ÚDRŽBY 117
3.1Bezpečnost a jiná opatření při údržbě stroje 119
3.1.1Bezpečnost při údržbě stroje 119
3.1.2Požární opatření při výměnách provozních náplní 119
3.1.3Ekologické a hygienické zásady 120
3.2Specifikace náplní 121
3.2.1Motorový olej 121
3.2.2Palivo 122
3.2.3Chladicí kapalina 123
3.2.4Hydraulický olej 124
3.2.5Mazací tuk 124
3.2.6Emulze 124
3.3Náplně 125
3.4Tabulka mazání a údržby 126
3.5Mazací a servisní plán 128
3.6Úkony mazání a údržby 129
Každých 20 hodin provozu (denně) 130
3.6.1Kontrola paliva 130
3.6.2Kontrola oleje v motoru 131
3.6.3Kontrola chladicí kapaliny motoru 132
3.6.4Kontrola oleje v hydraulické nádrži 133
3.6.5Čištění chladiče hydraulického oleje 134
3.6.6Kontrola filtru vzduchu 135
3.6.7Kontrola hladiny emulze kropení 136
3.6.8Doplnění nádrže kropení 137
3.6.9Seřízení škrabáků 137
3.6.10Kontrola výstražných a kontrolních zařízení 138
3.6.11Kontrola těsnosti motoru 140
3.6.12Kontrola stavu ventilátoru a řemenu motoru 141
3.6.13Test brzd 142
3.6.13.1Kontrola parkovací brzdy 142
3.6.13.2Kontrola nouzové brzdy 143
3.6.13.3Kontrola provozní brzdy 144
3.6.14Kontrola těsnosti palivové a hydraulické soustavy 145
Každých 50 hodin provozu 146
3.6.15Kontrola hadic a příchytek 146
3.6.16Kontrola akumulátoru 147
Každých 100 hodin provozu 148
3.6.17Čištění vzduchového filtru 148
3.6.18Čištění odlučovače vody na filtru paliva 149
3.6.19Mazání stroje 150
3.6.20Kontrola tlaku v pneumatikách 151
Každých 250 hodin provozu 152
3.6.21Výměna palivového filtru 152
3.6.22Výměna oleje v motoru 153
3.6.23Kontrola hadic chladiče motoru a jejich upevnění 155
3.6.24Kontrola hadic a upevnění spon 155
3.6.25Čištění filtru kropení 156
3.6.26Kontrola sacího potrubí motoru 157
Každých 500 hodin provozu – nejméně však 1x ročně 158
3.6.27Čištění palivové nádrže 158
3.6.28Kontrola elektrické instalace 158
3.6.29Výměna vložky filtru odlučovače paliva 159
3.6.30Kontrola a seřízení vůle ventilů 159
3.6.31Čištění chladiče motoru 160
3.6.32Kontrola gumokovů chladiče motoru 160
3.6.33Výměna vložek filtru vzduchu 161
Každých 1000 hodin provozu 163
3.6.34Výměna hydraulického oleje a filtrů 163
3.6.35Kontrola tlumicí soustavy 165
3.6.36Kontrola kyvné podpěry 165
3.6.37Kontrola kloubového spoje 166
Každých 2000 hodin provozu 167
3.6.38Výměna řemenu motoru 167
3.6.39Výměna chladicí kapaliny motoru 167
3.6.40Výměna hadic chladící soustavy 169
3.6.41Výměna gumokovů chladiče motoru 169
3.6.42Výměna hadic palivové soustavy 170
3.6.43Výměna hadic sání 170
Údržba dle potřeby 171
3.6.44Výměna plynové pružiny 171
3.6.45Čištění odlučovače vody 172
3.6.46Čištění vodní nádrže 172
3.6.47Čištění stroje 173
3.6.48Vypuštění vody z okruhu kropení před zimním obdobím 174
3.6.49Odvzdušnění palivového systému 174
3.6.50Nabíjení akumulátoru 176
3.6.51Kontrola dotažení šroubových spojů 177
3.7Odstraňování závad 179
3.7.1Seznam chybových kódů zobrazovaných na displeji 180
3.8Příloha 188
Schéma elektrické instalace 188
Schéma hydrauliky ARX 36-2, ARX 40-2, ARX 45-2 194
Schéma hydrauliky ARX 40-2C, ARX 45-2C 196
Tabulka náhradních dílů pravidelné údržby 198
Obsah sady filtrů 250 h (4-760243) 199
Obsah sady filtrů 500 h (4-760288) 199
Obsah sady filtrů 1000 h (4-760252) 199
