AMMANN AV 110 X TANDEMOVÝ VÁLEC DÍLENSKÁ PŘÍRUČKA 3002751 – PDF DOWNLOAD

Description

AMMANN AV 110 X TANDEMOVÝ VÁLEC CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA TIER 3 DÍLENSKÁ PŘÍRUČKA 3002751 – PDF DOWNLOAD

FILE DETAILS:

AMMANN AV 110 X TANDEMOVÝ VÁLEC CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA TIER 3 DÍLENSKÁ PŘÍRUČKA 3002751 – PDF DOWNLOAD

Language : Czech
Pages : 216
Downloadable : Yes
File Type : PDF

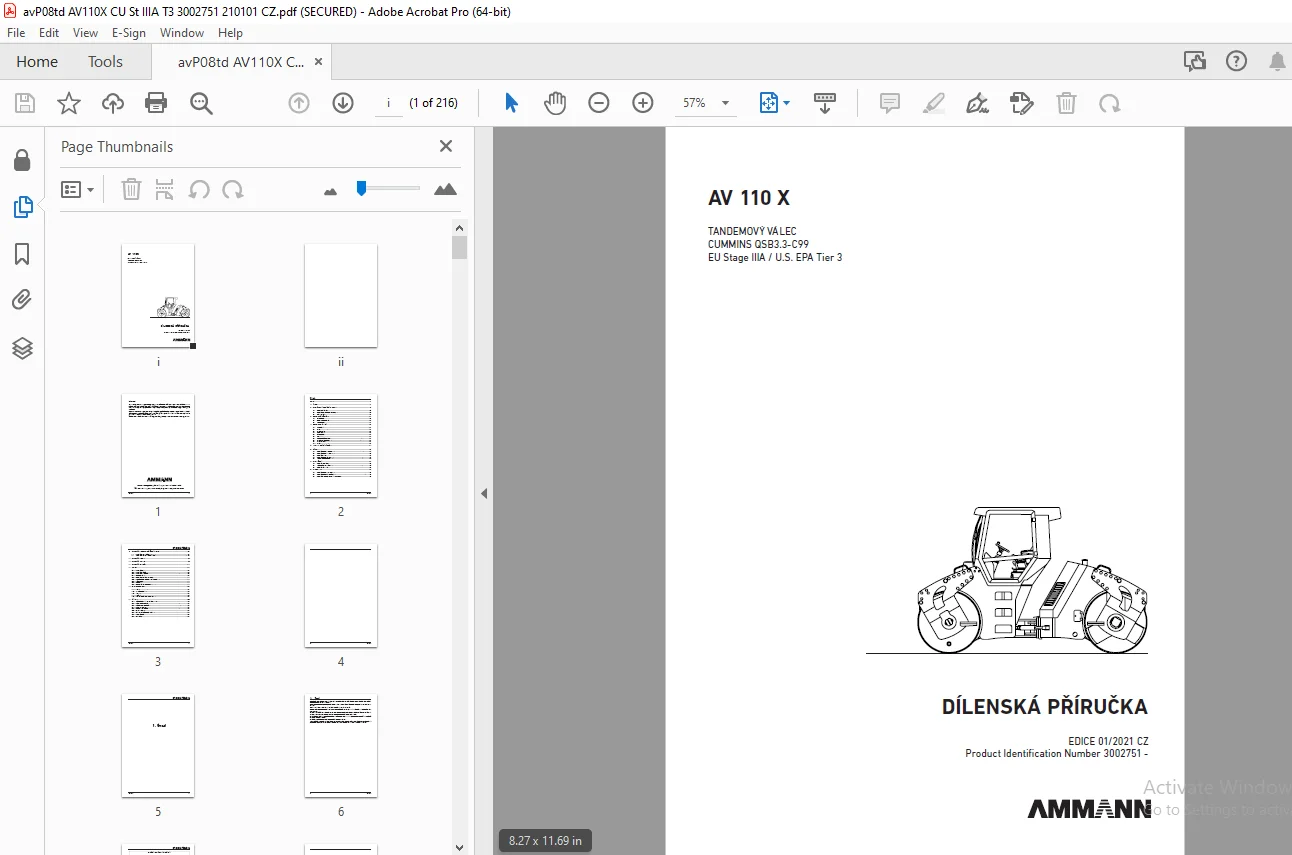

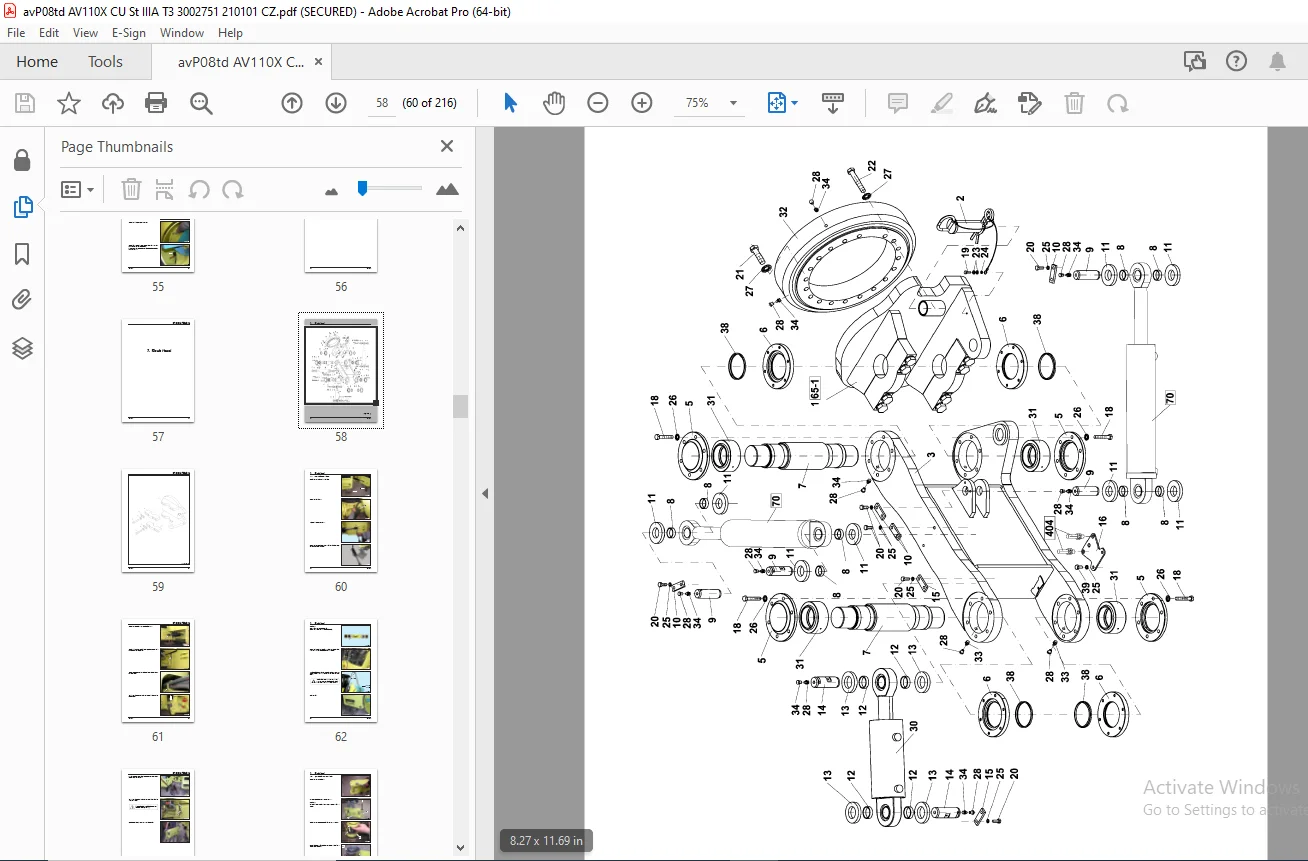

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

AMMANN AV 110 X TANDEMOVÝ VÁLEC CUMMINS QSB3.3-C99 EU Stage IIIA / U.S. EPA TIER 3 DÍLENSKÁ PŘÍRUČKA 3002751 – PDF DOWNLOAD

Obsah.......................................................  4
1.	Úvod ....................................................  7
2.	Bezpečnostní opatření a pokyny........................... 11
	2.1.	Bezpečnostní předpisy.............................. 12
	2.2.	Ekologická opatření a hygienické zásady............ 16
	2.3.	Požární opatření................................... 17
3.	Specifikační příručka.................................... 19
	3.1.	Základní údaje..................................... 20
	3.2.	Rozměrové schéma stroje............................ 22
	3.3.	Technické údaje.................................... 24
4.	Specifikace náplní....................................... 27
	4.1.	Motorový olej ..................................... 28
	4.2.	Palivo............................................. 29
	4.3.	Chladící kapalina.................................. 30
	4.4.	Hydraulický olej................................... 30
	4.5.	Převodový olej..................................... 31
	4.6.	Mazací tuk......................................... 31
	4.7.	Kapalina do ostřikovače skel....................... 31
	4.8.	Chladicí kapalina běhounu.......................... 31
	4.9.	Náplň klimatizace.................................. 31
	4.10.	Náplně............................................ 32
5.	Tabulka mazání a údržby.................................. 33
6.	Běhoun................................................... 37
	6.1.	Demontáž hydromotoru vibrace ...................... 39
	6.2.	Demontáž hydromotoru pojezdu ...................... 42
	6.3.	Demontáž reduktoru ................................ 44
	6.4.	Demontáž předního běhounu ......................... 45
	6.5	Výměna gumokovů běhounu ............................ 56
7.	Kloub řízení............................................. 59
	7.1.	Demontáž kloubu řízení ............................ 62
	7.2.	Výměna ložisek kloubu řízení....................... 66
	7.3.	Demontáž ložiska otoče............................. 70
8.	Hydraulika............................................... 71
	8.1.	Demontáž hydromotoru chlazení...................... 72
	8.2.	Demontáž zubového čerpadla řízení.................. 75
	8.3.	Demontáž tandemových čerpadel vibrace a pojezdu.... 81
9.	Demontáž hydromotorů řízení a CRAB....................... 89
	9.1.	Demontáž hydromotorů řízení a CRAB................. 91
	9.2.	Výměna těsniv hydromotoru řízení a Crab............ 92
10.	Demontáž kapoty......................................... 97
11.	Demontáž motoru.........................................101
12.	Demontáž chladiče.......................................119
13.	Kabina .................................................129
	13.1.	Demontáž topení...................................131
	13.2.	Demontáž ventilátorů..............................136
	13.3.	Demontáž motorů stěračů...........................138
	13.4.	Sedačkový spínač..................................141
	13.5.	Snímač polohy neutrálu a park. brzdy..............143
	13.6.	Levý ovládací panel, snímač houkačky couvání......143
	13.7.	Plošina sedadla...................................145
	13.8.	Servořízení.......................................149
	13.9.	Nastavení přístroje PowerView PV101 ..............151
14.	Elektroinstalace........................................153
	14.1.	Pojistky..........................................154
	14.2.	Akumulátorové baterie.............................156
	14.3.	Alternátor........................................157
	14.4.	Spouštěč..........................................159
	14.5.	Rozmístění prvků el. instalace na stroji..........162
15.	Přílohy.................................................165
	15.1.	Měření pojistných tlaků hydraulického okruhu......166
	15.2.	Seřízení frekvence vibrace........................170
	15.3.	Seřízení impulsních snímačů.......................171
	15.4.	Schéma elektroinstalace...........................174
	15.5.	Svazky elektrické instalace.......................181
	15.6.	Hydraulické schéma................................204
	15.7.	Kontrola dotažení šroubových spojů................206
	15.8.	Seznam přípravků..................................208
	15.9.	Ruční signály.....................................211
