Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD ( ITALIAN )

Original price was: $87.95.Current price is: $28.95.

Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD

⚑
Instant PDF Download
Available immediately
πŸ’Ύ
Save to Your Device
Download & keep forever
πŸ›‘οΈ
Antivirus Scanned
100% virus-free
🌍
Trusted Worldwide
175,000+ customers

Description

Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD

DESCRIPTION:

Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD

Introduzione

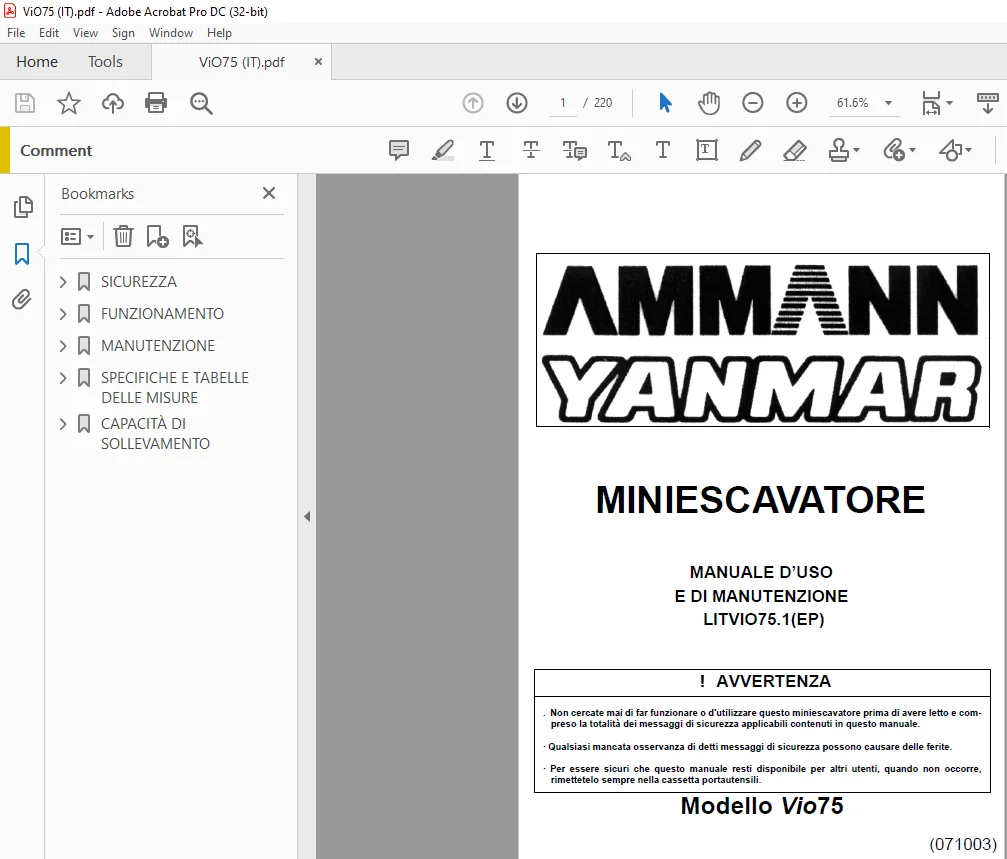

Questo manuale d’impiego e di manutenzione del miniescavatore YANMAR ViO75 Γ¨ stato studiato per darvi delle informazioni importanti e i consigli necessari per un impiego sicuro ed efficace della macchina. Vi invitiamo a leggere il manuale prima d’utilizzare la macchina in modo da familiarizzarvi con le procedure e le istruzioni per l’uso, il controllo e la manutenzione. Tenete presente che il mancato rispetto delle precauzioni contenute nel manuale o l’impiego di procedure che non sono prescritte nel medesimo possono provocare un incidente grave.

Vista generale del prodotto

Applicazioni:
Il miniescavatore ViO75 Γ¨ progettato per effettuare i seguenti lavori:
β€’ Scavo
β€’ Livellamento del suolo
β€’ Spalatura
β€’ Scavo di fossi e canali
β€’ Caricamento
Per ulteriori particolari di come utilizzare la maccchina, riferitevi a OPERAZIONE sezione “13-13. Operazioni con l’aiuto della benna.”.

Rodaggio:

Fin dall’inizio della sua utilizzazione, la macchina non deve essere utilizzata con un carico eccessivo, anche se Γ¨ stata preparata e verificata con cura prima della spedizione, altrimenti le sue prestazioni rischiano di diminuire rapidamente e la durata di vita ne risulterΓ  abbreviata. In conseguenza, Γ¨ essenziale eseguire un buon rodaggio della macchina per le prime cento ore di funzionamento (lettura del contaore).Durante il rodaggio della macchina, provvedete a:
β€’ Riscaldare il motore facendolo girare per 5 minuti al minimo dopo la messa in moto.
β€’ Non far funzionare la macchina sotto un carico pesante o ad una velocitΓ  elevata.
β€’ Non lanciare e non accelerare bruscamente la macchina e non frenate ripetutamente in modo brusco.
β€’ Non modificare la corsa di spostamento in modo brusco.
Le disposizioni di sicurezza per l’impiego e la manutenzione contenute in questo manuale si applicano a tutte le applicazioni. Nel caso d’impiego della macchina per qualsiasi operazione che non sia descritta in questo manuale, dovete preoccuparvi voi stessi della vostra sicurezza. Non effettuate mai operazioni proibite da questo manuale, per motivo di gravi ferite.

TABLE OF CONTENTS:

Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD

SICUREZZA................................................................................................................... 15
	! AVVERTENZA............................................................................................................ 15
		8-1. Disposizioni prima dell'avviamento del motore.................................................................. 21
		8-2. Precauzioni per l’avviamento del motore, l’utilizzazione, ed il parcheggio..................................... 23
	100/200 o di meno....................................................................................................... 25
	7 (2) o di piΓΉ.......................................................................................................... 25
	6600 o di meno.......................................................................................................... 25
	7 (2) o di piΓΉ.......................................................................................................... 25
	22000 o di meno......................................................................................................... 25
	10 (3) o di piΓΉ......................................................................................................... 25
	66000 o di meno......................................................................................................... 25
	13.5 (4) o di piΓΉ....................................................................................................... 25
	154000 o di meno........................................................................................................ 25
	16.5 (5) o di piΓΉ....................................................................................................... 25
	275000 o di meno........................................................................................................ 25
	23 (7) o di piΓΉ......................................................................................................... 25
		8-3. Disposizioni per il trasporto.................................................................................. 28
		8-4. Disposizioni per la batteria................................................................................... 29
		8-5. Disposizioni per il rimorchio.................................................................................. 30
		8-6. Disposizioni relative al gancio................................................................................ 31
			8-6-1. Disposizioni generali.................................................................................... 31
			8-6-2. Disposizioni per il sollevamento di un carico............................................................ 33
		9-1. Disposizioni prima della manutenzione.......................................................................... 34
		9-2. Disposizioni durante la manutenzione........................................................................... 36
FUNZIONAMENTO............................................................................................................... 41
	11-1. Vista generale della machina...................................................................................... 43
	11-2. Comandi e interruttori............................................................................................ 44
	12-1. Cruscotto......................................................................................................... 45
		(1) Indicatore di livello del gasolio............................................................................... 46
		(2) Indicatore di temperatura del refrigerante...................................................................... 46
		(3) Indicatore di pressione dell’olio del motore.................................................................... 46
		(4) Indicatore di carica di batteria................................................................................ 46
		(5) Spia luminosa dell’allarme di temperatura dell’acqua............................................................ 46
		(6) Contaore........................................................................................................ 47
	12-2. Interruttori...................................................................................................... 48
		(1) Dispositivo di avviamento....................................................................................... 48
		(2) Interruttore del faro........................................................................................... 49
		(3) Interruttore di claxon.......................................................................................... 49
		(4) Interruttore di tergicristallo e di pullivetro (per ca- bina)................................................... 49
		1) Tergicristallo................................................................................................... 49
		2) Pullivetro (per cabina).......................................................................................... 49
			(5) Interruttore di riscaldamento e di ventilazione (per cabina)................................................ 50
			(6) Illuminazione della cabina.................................................................................. 50
	12-3. Leve e pedali di comando.......................................................................................... 51
		(1) Leve di sicurezza (Leve di lavoro sui due lati e leve di spostamento)........................................... 51
		! ATTENZIONE........................................................................................................ 51
			(2) Leva di comando sinistra.................................................................................... 52
			(3) Leva di comando destro...................................................................................... 52
			(4) Leve di spostamento e pedali................................................................................ 53
			(5) Leva dell’acceleratore...................................................................................... 53
			(6) Leva della lama............................................................................................. 53
			(7) Pedale del terzo circuito (P. T. O.)........................................................................ 54
			(8) Pedale di rotazione della freccia........................................................................... 54
			(9) Protezione dei pedali (appoggiapiedi........................................................................ 54
				(10) Pedale seconda velocitΓ ................................................................................ 54
				(11) Valvola d’arresto di P.T.O............................................................................. 55
	12-4. Cofano motore..................................................................................................... 55
		(1) Apertura del cofano motore...................................................................................... 55
		1) Inserite la chiave e girate nel senso antiorario per sbloccare................................................... 55
		2) Tirate sulla maniglia per sbloccare, il cofano motore si apre con una leggera trazione........................... 55
		3) Il cofano motore posteriore si apre completamente e viene protetto da un’asta di fermo........................... 55
			(2) Chiusura del cofano motore.................................................................................. 55
		1) Sollevate leggermente il cofano motore posteriore e tirate l’asta per desinserirla............................... 55
		2) Chiudete il cofano motore posteriore e premete fino che il chiavistello sia inserito............................. 55
		3) Girate la chiave nel senso orario e inserite la sicurezza........................................................ 55
	12-5. Posto per gli attrezzi e per il manuale di utilizzazione.......................................................... 56
	12-6. Cofano B.......................................................................................................... 56
		(1) Apertura del cofano B........................................................................................... 56
		1) Inserite la chiave nella serratura del cofano B e girate nel senso antiorario per sbloccare il................... 56
		2) Tirate sulla maniglia per sbloccare, il cofano si apre........................................................... 56
			(2) Chiusura del cofano B....................................................................................... 56
		1) Chiudete il cofano B e premete finchè il chiavistello sia inserito............................................... 56
		2) Girate la chiave nel senso orario per bloccare il cofano B....................................................... 56
	12-7. Parabrezza (per cabina)........................................................................................... 57
		1) Prendete la maniglie e abbassate le leve di sicurezza (A) destra e sinistra della finestra fin................... 58
		2) Rimontate la parte superiore e spostatela indietro............................................................... 58
		3) Usando le leve di sicurezza (A) situati a destra ed a sinistra della finistra, bloccate la par................... 58
		1) Prendete la maniglie e abbassate le leve di sicurezza (A) destra e sinistra della finestra fin................... 58
		2) Abbassate lentamente la parte superiore della parabrezza......................................................... 58
		3) Usando le leve di sicurezza (A) situati a destra ed a sinistra della finestra, bloccate la par................... 58
		1) Sollevate la parte inferiore della parabrezza con le due mani.................................................... 59
		2) Sistemate la parte inferiore della parabrezza nel compartimento riservato, situato nelle parte................... 59
		3) Bloccate la parte inferiore della parabrezza premendo ancora sulle due leve della finestra (D)................... 59
		4) Spingete in cima di ogni leva della finestra (D) per rimuovere la parte inferiore della parabr................... 59
	12-8. Martello di emergenza per uscire dalla cabina (per cabina)........................................................ 59
	12-9. Sedile del conduttore............................................................................................. 61
	12-10. Proiettore....................................................................................................... 62
	12-11. Portacenere (per cabina)......................................................................................... 62
	12-12. Vetro di destra della finestra (per cabina)...................................................................... 62
	12-13. Porta laterale della cabina...................................................................................... 63
		12-13-1. Apertura e chiusura della porta laterale della cabina...................................................... 63
			1) Girate la chiave nel senso antiorario per sbloccare la porta laterale........................................ 63
			2) Tirate la maniglia esterna lateralmente per aprire la porta laterale......................................... 63
			3) Chiudete la porta laterale e girate la chiave nel senso orario per chiudere la porta......................... 63
			1) Tirate la maniglia interna lateralmente per aprire la porta laterale......................................... 63
		12-13-2. Bloccaggio della porta..................................................................................... 63
			1) Premete sulla sezione di bloccaggio della porta laterale per bloccarla in posizione aperta................... 63
			2) Premete sulla leva (1) a sinistra del sedile per sbloccare la porta laterale................................. 63
	12-14. Riempimento del serbatoio del lavacristallo...................................................................... 63
		1) Riempite il serbatoio del lavacristallo se occorre............................................................... 63
	12-15. Fusibili......................................................................................................... 64
		1) Spostate la chiave su β€œOFF”...................................................................................... 65
		2) Togliete il coperchio dalla scatola dei fusibili................................................................. 65
		3) Se un fusibile Γ¨ fuso, sostituitelo con un fusibile similare..................................................... 65
	Simboli................................................................................................................. 65
	Amperaggio dei fusibili................................................................................................. 65
	Nome degli strumenti.................................................................................................... 65
	A....................................................................................................................... 65
	15 A.................................................................................................................... 65
	B....................................................................................................................... 65
	30 A.................................................................................................................... 65
	C....................................................................................................................... 65
	15 A.................................................................................................................... 65
	D....................................................................................................................... 65
	15 A.................................................................................................................... 65
	E....................................................................................................................... 65
	15 A.................................................................................................................... 65
	F....................................................................................................................... 65
	15 A.................................................................................................................... 65
	G....................................................................................................................... 65
	5 A..................................................................................................................... 65
	H....................................................................................................................... 65
	5 A..................................................................................................................... 65
	I....................................................................................................................... 65
	30 A.................................................................................................................... 65
	J....................................................................................................................... 65
	15 A.................................................................................................................... 65
		13-1. Controllo prima dell'avviamento del motore.................................................................... 67
			13-1-1. Controllo totale (verifica visiva)...................................................................... 67
			(1) Controllate i componenti idraulici, i cilindri, le usure e perdite, i danni sui flessibili, i............... 67
			(2) Pulite i depositi di polvere che si trovano intorno al motore, alla batteria ed al radiatore................ 68
			(3) Controllate le perdite d'olio e d'acqua per motore e dei suoi accessori..................................... 68
			(4) Controllate le perdite d'olio dall'impianto idraulico, dal serbatoio del liquido idraulico, d............... 68
			(5) Controllate le perdite delle tubazioni idrauliche........................................................... 68
			(6) Controllate la rottura, l'usura, il gioco dei bulloni e le perdite d'olio sui rulli dei cingo............... 68
			(7) Controllate l'assenza di rottura dei bulloni o se sono allentati............................................ 68
			(8) Controllare sugli indicatori e sul monitor l'assenza di rottura dei bulloni o il loro eventua............... 68
			(9) Controllate il separatore d'acqua per vedere se l'anello rosso si e' infilato nella parte inf............... 68
				13-1-2. Controllo prima della messa in moto................................................................. 69
			1) Aprite il cofano del motore. Poi controllate che il livello dell'acqua per raffreddamento nel ............... 69
			2) Dopo aver effettuato la rabboccatura, stringete fino in fondo il tappo del radiatore......................... 69
			3) Se il sottoserbatoio Γ¨ vuoto, controllate le perdite ed il livello dell'acqua nel radiatore. S............... 69
			4) Se il livello dell'acqua per raffreddamento Γ¨ adeguato, chiudete il cofano del motore........................ 69
			1) Aprire il cofano del motore e bloccarlo con l’asta di fermo.................................................. 70
			2) Estraete l'asta (G) e pulitela con un panno per togliere ogni deposito d'olio................................ 70
			3) Introducete tutta l'asta (G) nel tubo dell'indicatore, poi estraetela........................................ 70
			4) Se l'asta (G) Γ¨ oliata fin sopra il punto mediano, tra il limite superiore e i segnali del lim............... 70
			5) Se il livello dell'olio motore Γ¨ al di sopra del segnale del limite superiore, togliete la qua............... 70
			6) Dopo aver controllato che il livello dell'olio motore Γ¨ corretto, riavvitate il tappo di riemp............... 70
			1) Girate la chiave su β€œON”, e verificate il livello di gasolio con l’indicatore. Aprire il cofan............... 71
			2) Dopo la rabboccatura, chiudete il tappo di riempimento del serbatoio e chiudete il cofano late............... 72
			1) Parcheggiate la macchina come illustrato a fianco. Quando la macchina non si trova nella posiz............... 73
			2) Aprite il cofano B........................................................................................... 73
	Cofano B................................................................................................................ 73
		3) Controllate il livello dell'olio mediante l'indicatore del livello a sinistra del serbatoio.Co................... 73
		4) Togliete il tappo dall'orifizio di riempimento dell'olio (F) e effettuate il rabbocco dell'oli................... 73
		1) Aprite il cofano B............................................................................................... 74
		2) Allo scopo di verificare la tensione, applicate il vostro dito sulla cinghia tra la puleggia d................... 74
		3) Regolate la tensione se necessario. Riferitevi alla sezione "25-3-5. Verifica e regolazione de................... 74
		4) Quando la tensione Γ¨ adeguata, chiudete il cofano B.............................................................. 74
		1) Aprite il cofano B per controllare il livello dell'elettrolita e leggete lo stato della batteria................. 74
		1) Posate la benna e la lama sul suolo e spegnete il motore......................................................... 75
		2) Pulire i raccordi dal grasso indicati dalle frecce sulle fi- gure di destra e ingrassateli con................... 75
		3) Dopo la lubrificazione, togliete l'eccesso di grasso con uno straccio o un equivalente........................... 75
		1) Verificate le funzioni del cruscotto............................................................................. 76
		2) Verificate che tutti gli interruttori funzionino correttamente come pure le lampadine spia....................... 76
			13-1-3. Funzionamento e verifica delle istruzioni prima dell’avviamento del motore.............................. 77
		1) Controllate che la leva di bloccaggio (1) si trovi nella posizione di bloccaggio................................. 77
		2) Controllate che le altre leve si trovino nella posizione corretta................................................ 77
		3) Mettete la cintura di sicurezza.................................................................................. 77
		4) Inserite la chiave nell'interruttore della messa in moto (2) e posizionatela su "ON". Controll................... 77
			[1] L'avvisatore acustico suona e le spie luminose si accendono o lampeggiano................................... 77
			[2] I fari si accendono, girando l’interruttore dei fari su "ON". Se non si accendono, significa ............... 77
		13-2. Avviamento del motore......................................................................................... 78
			13-2-1. Avviamento normalel..................................................................................... 78
			1) Tirate la leva dell'acceleratore (1) verso l'indietro sulla posizione "RUN" (FUNZIONAMENTO).................. 78
			2) Posizionate la chiave sull'interruttore d'avviamento (2) su AVVIAMENTO. Il motore Γ¨ in marcia................ 78
			3) Dopo la messa in moto, lasciate la chiave nel commutatore d'avviamento. La chiave torna da sol............... 78
				13-2-2. Avviamento del motore con tempo freddo.............................................................. 79
			1) Tirate la leva dell'acceleratore (1) verso l'indietro sulla posizione "RUN" (FUNZIONAMENTO).................. 79
			2) Girate la chiave nell'interruttore della messa in moto (2) e mettetela in posizione "riscaldam............... 79
			3) Girate la chiave nell'interruttore della messa in moto (2) nella posizione "START" per mettere............... 79
			4) Dopo la messa in moto, lasciate la chiave nel commutatore d'avviamento (2). La chiave torna au............... 79
			5) Quando la velocitΓ  del motore aumenta, spingete immediatamente in avanti l'acceleratore nella ............... 80
		13-3. Funzionamento e verifica dopo l’avviamento del motore......................................................... 81
			1) Fate girare il motore al minimo e assicuratevi che la spia d'allarme della pressione dell'olio............... 81
			2) Tirate la leva dell'acceleratore sul punto centrale, tra le posizioni "AL MINIMOβ€œ e β€œAL MASSIM............... 82
			3) Sbloccate le leve di bloccaggio e sollevate la benna dal suolo............................................... 83
			4) Utilizzate lentamente le leve di comando della benna e del braccio per spostare i cilindri del............... 83
			5) Dopo aver riscaldato il motore, controllate che gli indicatori e lo schermo corrispondano alle............... 83
			6) Controllate se c'Γ¨ qualcosa d'anormale nel colore del gas di scarico, nei rumori della macchin............... 83
			7) Regolate la leva di bloccaggio su "BLOCCAGGIOβ€œ per verificare che l’utensile non puo essere ut............... 83
			8) Sbloccate la leva di bloccaggio e manovrate le leve di comando per essere sicuri che potete ut............... 83
			9) Controllate che la valvola del freno di rotazione funzioni normalmente.Se c'Γ¨ qualcosa d'anorm............... 83
			10) Verificate che non vi sia rumore anormale nel circuito idraulico. In caso affirmativo; provve............... 83
		13-4. Traslazione (Spostamento)..................................................................................... 84
			13-4-1. Traslazione in avanti................................................................................... 84
			1) Tirate indietro la leva dell'acceleratore (1) sulla posizione"Massimo" per aumentare la veloci............... 84
			2) Sbloccate le leve di bloccaggio (2) e tirate indietro l'accessorio per sollevarlo a 40-50 cm d............... 84
			3) Tirate indietro la leva della lama (3) per alzare la lama.................................................... 84
			4) Manovrate le leve di traslazione sinistra e destra (4) come segue:........................................... 85
				13-4-2. Spostamento in retromarcia.......................................................................... 85
			1) Tirate indietro la leva dell'acceleratore (1) su "MASSIMO" per aumentare la velocitΓ  del motore.............. 85
			2) Sbloccate le leve di bloccaggio (2) e tirate indietro l'accessorio per sollevarlo a 40-50 cm d............... 86
			3) Tirate indietro la leva della lama (3) per alzare la lama.................................................... 86
			4) Manovrate le leve di traslazione destra e sinistra come segue:............................................... 86
		13-5. Sterzo........................................................................................................ 87
			13-5-1. Sterzo (Far ruotare la macchina)........................................................................ 87
		13-6. Fermo della macchina.......................................................................................... 89
		! ATTENZIONE........................................................................................................ 89
			1) Per fermare la macchina, mettete le leve di traslazione destra e sinistra (1) sulla posizione ............... 89
			13-7. Far ruotare la struttura superiore........................................................................ 90
				1) Per far girare la struttura superiore, utilizzate la leva di comando sinistra come illustrato ........... 90
			13-8. Utilizzare gli accessori.................................................................................. 91
			13-9. Precauzioni nell'utilizzo dell'accessorio (l’attrezzatura)................................................ 92
			13-10. Disposizioni di lavoro................................................................................... 95
			13-11. Disposizioni per salire e scendere une pendenza.......................................................... 96
				1) Scendete le pendenze a velocitΓ  ridotta servendovi delle leve di traslazione e dell'accelerato........... 96
				2) Quando salite una pendenza, guidate la macchina con l'attrezzatura come indicato a fianco................ 96
			13-12. Uscire dal fango......................................................................................... 98
				13-12-1. Se un cingolo soltanto e' impantanato.............................................................. 98
				13-12-2. Se i due cingoli sono impantanati.................................................................. 98
			13-13. Operazioni con l'aiuto della benna....................................................................... 99
				13-13-1. Funzionamento della benna posteriore............................................................... 99
				13-13-2. Lavoro con la benna................................................................................ 99
				13-13-3. Scavare una trincea................................................................................ 99
				13-13-4. Carico............................................................................................. 99
			13-14. Sostituzione della benna (per le macchine senza collegamento rapido).....................................100
				1) Mettete la macchina su un suolo piano e a livello ed abbassate la benna al suolo.........................100
				2) Spegnete il motore.......................................................................................100
				3) Pulite tutt'intorno al perno della benna per evitare la penetrazione di materiali........................100
				4) Togliete i perni A e B...................................................................................100
				5) Pulite i mozzi della benna ed installate gli O-ring......................................................101
				6) Allineate il braccio con il foro (A), e la bielletta con il foro (B).....................................101
				7) Sistemate gli O-ring.....................................................................................101
				8) Sistemate i bulloni nei perni A e B......................................................................101
				9) Ingrassate i pezzi dell’articolazione....................................................................101
			13-15. Rovesciamento della benna (per le macchine a collegamento rapido)........................................102
				1) Parcheggiate la macchina su un suolo piano ed abbassate la benna al suolo................................102
				2) Spegnete il motore.......................................................................................102
				3) Pulite la superficie situata attorno ai perni della benna................................................102
				4) Togliete i perni A e B...................................................................................102
				5) Rovesciate la benna......................................................................................102
				6) Riferitevi alla sezione "13-14. Sostituzione della benna (per le macchine senza collegamento r...........102
				7) Allineate il braccio con il foro (B) e la bielletta con il foro (A). (Potete facilmente alline...........103
				8) Sistemate i bulloni nei perni A e B......................................................................103
				9) Lubrificate i pezzi dell’articolazione...................................................................103
			13-16. Parcheggio della macchina................................................................................104
		! AVVERTENZA........................................................................................................104
			1) Posizionate le leve di traslazione (1) sinistra e destra sul "neutro" per fermare la macchina................104
			2) Con la leva dell'acceleratore (2), fare girare il motore al minimo...........................................104
			3) Abbassate la benna al suolo con la superficie inferiore a contatto dello stesso..............................105
			4) Abbassate la lama al suolo...................................................................................105
			5) Mettete le leve di bloccaggio sulla posizione "BLOCCAGGIOβ€œ...................................................105
			13-17. Verifica delle istruzioni dopo i livellamenti............................................................105
			13-18. Arresto del motore.......................................................................................106
				1) Fate girare il motore al minimo per circa cinque minuti senza alcun carico. (La temperatura de...........106
				2) Per spegnere il motore, posizionate la chiave dell'avviamento (1) su β€œOFFβ€œ...............................106
				3) Togliete la chiave dell'avviamento (1)...................................................................106
			13-19. Ispezione dopo l'arresto del motore......................................................................107
				1) Ricercate le perdite d'olio e d'acqua, verificate inoltre l'attrezzatura, la macchina e il tel...........107
				2) Fate il rabbocco del serbatoio del carburante............................................................107
				3) Controllate che l'alloggiamento motore sia libero di ogni materiale estraneo. I combustibili o...........107
				4) Togliete il fango che si attacca ai cingoli della macchina...............................................107
			13-20. Bloccaggio...............................................................................................107
				(1) Cofano motore...........................................................................................107
				(2) Cofano B................................................................................................107
				(3) Porta laterale (per la cabina)..........................................................................107
			13-21. Impiego dei cingoli di gomma.............................................................................108
				13-21-1. Impiego diligente dei cingoli di gomma.............................................................108
	Gomma...................................................................................................................108
	Acciaio.................................................................................................................108
	Ø.......................................................................................................................108
	Β£.......................................................................................................................108
	Ø.......................................................................................................................108
	Γ….......................................................................................................................108
	Ø.......................................................................................................................108
	Β£.......................................................................................................................108
	Ø.......................................................................................................................108
	Β£.......................................................................................................................108
	Ø.......................................................................................................................108
	Β£.......................................................................................................................108
	Β£.......................................................................................................................108
	Ø.......................................................................................................................108
	Ø.......................................................................................................................108
	Ø.......................................................................................................................108
		13-21-2. Garanzia dei pattini di gomma..............................................................................108
		13-21-3. Disposizioni per l'impiego dei cingoli di gomma............................................................109
		13-21-4. Altre disposizioni per l'impiego dei cingoli di gomma......................................................110
		1) Quando guidate e c'Γ¨ un dislivello di terreno, avviene una divaricazione tra lo spinotto e i r...................111
		2) Quando continuate la traslazione a marcia indietro, avviene un'altra divaricazione tra il rull...................112
		3) Le situazioni seguenti devono essere evitate:....................................................................112
			13-21-5. Controllo e manutenzione della macchina con i cingoli di gomma.........................................112
		13-22. Messa in opera del terzo circuito............................................................................113
			13-22-1. Descrizione della valvola del selettore P.T.O, del pedale P.T.O, e del bloccaggio del pe...............113
			(1) Collegamento................................................................................................113
			(2) P.T.O. Selettore terzo circuito.............................................................................113
			(3) P.T.O. pedale del terzo circuito............................................................................114
			(4) Leva di bloccaggio del terzo circuito.......................................................................114
				13-22-2. Circuito idraulico.................................................................................115
			1) Per installare un utensile, seguite questa procedura per collegarvi al terzo circuito........................115
				13-22-3. Utilizzazione di utensile..........................................................................116
			1) Utilizzazione di un martello.................................................................................116
			2) L’ utilizzazione di utensile come la benna angolabile:.......................................................116
				13-22-4. Immagazzinamento per lungo periodo.................................................................117
		14-1. Carico e scarico della macchina...............................................................................118
			1) Tirate il freno del camion e montate i fermacamion. Sistemate le piastre da rampa sul pianale ...............119
			2) Abbassate la leva dell'acceleratore per diminuire la velocitΓ  del motore.....................................119
			3) Guidate in direzione delle piastre da rampa a velocitΓ  ridotta e caricate o scaricate la macch...............119
			4) Caricate la macchina in una posizione sicura sul camion......................................................119
		14-2. Disposizioni per il carico della macchina.....................................................................120
			1) Mettete la lama sul pianale del camion.......................................................................120
			2) Stendete la benna e i cilindri del braccio fino al limite massimo e abbassate lentamente la fr...............120
			3) Spegnere la macchina per togliere la chiave della messa in moto. (Il freno blocca il motore di...............120
			4) Provvedete a bloccare le leve di comando con le leve di bloccaggio...........................................120
			5) Mettete dei pezzi di legno davanti e dietro i cingoli e immobilizzate la macchina con una cate...............120
		14-3. Disposizioni per il trasporto della macchina..................................................................121
		14-4. Sospensione della macchina....................................................................................122
			1) Fate ruotare la struttura superiore affinchΓ© la lama si trovi dietro al sedile dell’operatore................123
			2) Sollevate la lama fino al limite massimo.....................................................................123
			3) Estendete al massimo tutti i cilindri dell’attrezzatura (eccetto quello di rotazione)........................123
			4) Fermate il motore e assicuratevi di non aver dimenticato nulla attorno al sedile dell’operator...............123
			5) Fate passare una braga (o cavo metallico) dal punto (A) illustrato a fianco e posizionate le b...............123
			6) Sistemate i ganci sulla bracca quando Γ¨ tesa.................................................................123
			7) Sospendete la macchina, aspettate che sia stabile e sollevate lentamente.....................................123
		15-1. Preparazione per l’inverno....................................................................................124
			15-1-1. Carburante e olio per lubrificazione....................................................................124
			15-1-2. Acqua per raffreddamento................................................................................124
			15-1-3. Batteria................................................................................................125
	68Β°F (20Β°C).............................................................................................................125
	32Β°F (0Β°C)..............................................................................................................125
	14Β°F (-10Β°C)............................................................................................................125
	-4Β°F (-20Β°C)............................................................................................................125
	100%....................................................................................................................125
	1.28....................................................................................................................125
	1.29....................................................................................................................125
	1.30....................................................................................................................125
	1.31....................................................................................................................125
	90%.....................................................................................................................125
	1.26....................................................................................................................125
	1.27....................................................................................................................125
	1.28....................................................................................................................125
	1.29....................................................................................................................125
	80%.....................................................................................................................125
	1.24....................................................................................................................125
	1.25....................................................................................................................125
	1.26....................................................................................................................125
	1.27....................................................................................................................125
	75%.....................................................................................................................125
	1.23....................................................................................................................125
	1.24....................................................................................................................125
	1.25....................................................................................................................125
	1.26....................................................................................................................125
		15-1-4. Preparazione del riscaldamento..............................................................................125
		1) Per mettere in moto il riscaldamento, girate nel senso antiorario, il rubinetto (1) sulla scat...................125
		2) Girate l’interruttore nella cabina per ottenere l’aria calda.....................................................125
		15-2. Disposizioni dopo le operazioni della giornata................................................................126
		15-3. Alla fine deli’inverno........................................................................................126
		16-1. Prima del rimessaggio.........................................................................................127
	Antiruggine consigliato.................................................................................................127
	Fabbricante.............................................................................................................127
	Nihon Sekiyu............................................................................................................127
	Japan Energy............................................................................................................127
	Cosmo Sekiyu............................................................................................................127
		16-2. Rimessaggio...................................................................................................128
		16-3. Riutilizzazione della macchina................................................................................128
		17-1. Le seguenti anomalie non sono dovute a guasti.................................................................129
		17-2. Rimorchio.....................................................................................................130
		17-3. Se la batteria e' scarica.....................................................................................131
			17-3-1. Messa in moto del motore con i cavi di avviamento.......................................................132
			1) Posizionate gli interruttori d'avviamento della macchina funzionante e della macchina non funz...............134
			2) Collegate la pinza del cavo d'avviamento (A) (generalmente rosso) al morsetto positivo della m...............134
			3) Collegate l'altra pinza del cavo d'avviamento (A) al morsetto positivo della macchina funziona...............134
			4) Collegate la pinza del cavo d'avviamento (B) (generalmente nero) al morsetto negativo della ma...............134
			5) Collegate l'altra pinza del cavo d'avviamento (B) al blocco motore della macchina non funziona...............134
			1) Assicuratevi che le pinze siano collegate saldamente ai morsetti della batteria..............................134
			2) Avviate il motore sulla macchina funzionante e aumentate al massimo la velocitΓ  del motore...................134
			3) Girate l'interruttore d'avviamento della macchina non funzionante su "AVVIAMENTO" ("START") pe...............134
			1) Togliete la pinza del cavo d'avviamento (B) dal blocco motore della macchina non funzionante.................135
			2) Togliete la pinza del cavo d'avviamento (B) dal morsetto negativo della macchina funzionante.................135
			3) Togliete la pinza del cavo d'avviamento (A) dal morsetto positivo della macchina funzionante.................135
			4) Togliete la pinza del cavo d'avviamento (A) dal morsetto positivo della macchina non funzionan...............135
		17-4. Individuazione delle anomalie.................................................................................136
			17-4-1. Impianto elettrico e motore.............................................................................136
	Anomalia................................................................................................................136
	Causa...................................................................................................................136
	Rimedio.................................................................................................................136
		17-4-2. Corpo della macchina........................................................................................138
	Anomalia................................................................................................................138
	Causa...................................................................................................................138
	Rimedio.................................................................................................................138
MANUTENZIONE................................................................................................................140
	19-1. Oli, carburante ed acqua per il raffreddamento....................................................................145
		19-1-1. Oli.........................................................................................................145
		19-1-2. Carburante..................................................................................................146
		19-1-3. Acqua del raffreddamento....................................................................................146
		19-1-4. Grasso......................................................................................................147
		19-1-5. Stoccaggio dell'olio e del carburante.......................................................................147
		19-1-6. Filtri......................................................................................................147
	19-2. Impianto elettrico................................................................................................148
	19-3. Impianto idraulico................................................................................................149
		1) Regolate la rotazione del motore al punto intermedio con la leva a metΓ  della corsa..............................149
		2) Muovete 4 o 5 volte ogni cilindro fino a circa 100 mm prima dei due fine corsa...................................149
		3) Muovete 4 o 5 volte il cilindro a tutta velocitΓ .................................................................149
		4) Controllate il livello dell’olio idraulico e, se occorre, effettuate il rabbocco fino al livel...................149
	21-1. Carburante e olio.................................................................................................151
	21-2. Acqua per il raffreddamento.......................................................................................151
	22-1. Utensili necessari................................................................................................152
	22-2. Tabella delle coppie..............................................................................................153
		1) Applicate l'80% della coppia di serraggio se i bulloni o i dadi sono stretti con l'alluminio.....................153
		2) Applicate il 60% della coppia di serraggio per il bullone 4T e il controdado.....................................153
		3) Utilizzate viti con filetti fini unicamente per il motore........................................................153
	24-1. Tabella della periodicita' della manutenzione.....................................................................156
	Punti di controllo e di manutenzione....................................................................................156
	Pagina..................................................................................................................156
	3-22....................................................................................................................156
	3-22....................................................................................................................156
	3-22....................................................................................................................156
	3-22....................................................................................................................156
	3-22....................................................................................................................156
	3-23....................................................................................................................156
	3-25....................................................................................................................156
	3-28....................................................................................................................156
	3-31....................................................................................................................156
	3-34....................................................................................................................156
	3-36....................................................................................................................156
	3-40....................................................................................................................156
	3-41....................................................................................................................156
	3-42....................................................................................................................156
	3-43....................................................................................................................156
	3-44....................................................................................................................156
	3-45....................................................................................................................156
	3-46....................................................................................................................156
	3-47....................................................................................................................156
	Punti di controllo e di manutenzione....................................................................................157
	Pagina..................................................................................................................157
	3-48....................................................................................................................157
	3-48....................................................................................................................157
	3-49....................................................................................................................157
	3-49....................................................................................................................157
	3-50....................................................................................................................157
	3-52....................................................................................................................157
	3-54....................................................................................................................157
	3-55....................................................................................................................157
	3-56....................................................................................................................157
	3-57....................................................................................................................157
	3-59....................................................................................................................157
	3-60....................................................................................................................157
	3-61....................................................................................................................157
	3-62....................................................................................................................157
	3-63....................................................................................................................157
	Consultare il vostro rivenditore........................................................................................157
	".......................................................................................................................157
	".......................................................................................................................157
	".......................................................................................................................157
	".......................................................................................................................157
		1) Quando la macchina viene utilizzata in luoghi polverosi, pulite e cambiate l'elemento del filt...................159
		2) Il controllo periodico e la manutenzione sono indispensabili per essere in conformitΓ  alle dir...................159
		24-2. Intervalli di manutenzione quando si utilizza un martello idraulico...........................................160
		25-1. Prime manutenzioni............................................................................................161
			25-1-1. Dopo le prime 50 ore....................................................................................161
			25-1-2. Dopo le prime 100 ore...................................................................................161
			25-1-3. Dopo le prime 250 ore...................................................................................161
		25-2. Manutenzione non periodica....................................................................................162
			25-2-1. Controllo dei cingoli di gomma..........................................................................162
			25-2-2. Controllo e regolazione della tensione del cingolo di gomma.............................................164
			1) Spostate la macchina in modo che la guarnizione sulla superficie interna del cingolo di gomma ...............164
			2) Sollevate la macchina con l'attrezzatura. Per far cio, manovrate lentamente la leva di comando...............164
			3) La tensione Γ¨ corretta se il gioco (H nella figura qui a destra) tra la superficie di scorrime...............164
			1) Togliete il tappo di gomma...................................................................................165
			2) Sollevate la macchina per mezzo dell'accessorio e con una pompa per lubrificante, iniettate il...............165
			3) Per controllare che la tensione sia corretta, poggiate la macchina e spostatela leggermente av...............165
			4) Controllate nuovamente la tensione del cingolo. Se non Γ¨ corretta, regolatela di nuovo.......................165
			5) Montate il tappo di gomma....................................................................................165
			6) La tension Γ¨ regolabile fino a che la distanza "a" sia ridotta a 0. Se la tensione Γ¨ sempre in...............165
			7) Se la tensione Γ¨ scarsa anche dopo l’iniezione di grasso, occorre sostituire il cingolo di gom...............165
			1) Togliete il tappo di gomma...................................................................................166
			2) Sollevate la macchina con l’utensile e allentate l’ingrassatore (1) e lasciate scaricare il gr...............166
			3) Non allentate mai l’ingrassatore per piΓΉ di un giro..........................................................166
			4) Ristringete l’ingrassatore (1). Coppia di serraggio : 49.0 Nβ€’m...............................................166
			5) Per controllare che la tensione sia corretta, poggiate la macchina e spostatela leggermente av...............166
			6) Controllate nuovamente la tensione del cingolo. Se non Γ¨ corretta, regolatela di nuovo.......................166
			7) Asciugate completamente il grasso scaricato con uno straccio pulito..........................................166
			8) Montate il rivestimento di gomma.............................................................................166
				25-2-3. Sostituzione del cingolo di gomma...................................................................167
			1) Sollevate la macchina per mezzo dell'accessorio e dei cunei di sicurezza. Per far ciΓ², manovra...............168
			2) Allentate lentamente la valvola dell’ingrassatore (1) per scaricare il grasso................................168
			3) Non allentate mai la valvola (1) nel raccordo per piΓΉ di un giro.............................................168
			4) Inserite i tubi d'acciaio nel cingolo di gomma e girate la ruota dentata in senso inverso. Qua...............168
			1) Sollevate la macchina con l'attrezzatura. Per eseguire questa operazione, manovrate lentamente...............169
			2) Impegnate il cingolo di gomma sulla ruota dentata motrice e agganciate il cingolo di gomma al ...............169
			3) Fate ruotare la ruota dentata motrice in senso inverso per introdurre il cingolo di gomma e fe...............169
			4) Inserite un tubo d'acciaio nel cingolo di gomma e fate girare nuovamente la ruota dentata per ...............169
			5) Fermate la rotazione della ruota dentata e controllate che il cingolo di gomma sia bene agganc...............169
			6) Regolate la tensione del cingolo di gomma riferendovi al "25-2-2. Controllo e regolazione dell...............169
			7) Assicuratevi che il cingolo di gomma sia completamente impegnato nella ruota dentata e nel rul...............169
				25-2-4. Controllo e regolazione della tensione del cingolo d’acciaio........................................170
			1) Sollevate la macchina con l’attrezzatura, e i cunei di sicurezza. Per far cio, azionate lentam...............170
			2) Allontanatevi, nel caso in cui la macchina si capovolga e misurate il gioco tra la parte infer...............170
			1) Togliete il tappo di gomma...................................................................................171
			2) Sollevate la macchina con l’utensile e iniettate il grasso via l’ingrassatore usando una pompa...............171
			3) Per controllare la correttezza della tensione, spostate lentamente la macchina d’avanti indietro.............171
			4) Ricontrollate la tensione del cingolo e regolatela di nuovo se necesario.....................................171
			5) Montate il rivestimento di gomma.............................................................................171
			6) Regolate la tensione fino a che il valore "a" sia pari a 0 mm. Se la tensione Γ¨ insufficiente ...............171
			1) Togliete il tappo di gomma...................................................................................172
			2) Sollevate la macchina con l’attrezzatura e allentate lentamente l’ingrassatore (1) e lasciate ...............172
			3) Non allentate mai l’ingrassatore per piΓΉ di un giro..........................................................172
			4) Ristringere l’ingrassatore (1). Coppia di serraggio : 49.0 Nβ€’m...............................................172
			5) Controllate di nuovo la tensione dei cingoli, riposare la macchina al suolo e spostate lentame...............172
			6) Controllate di nuovo la tensione dei cingoli e regolate se necessario........................................172
			7) Asciugate il grasso eccessivo con uno straccio pulito........................................................172
			8) Rimontare il tappo di gomma..................................................................................172
				25-2-5. Sostituzione dei denti della benna..................................................................173
		! AVVERTENZA........................................................................................................173
			1) Ritirate la spina di arresto (3) che collega il dente (1) all’adattatore (4) usando un martell...............173
			2) Togliete la spina di gomma (2)...............................................................................173
			3) Controllate lo stato della spina di gomma (2), come pure della spina d’arresto (3)...........................173
			4) Pulite la superficie dell’adattatore (4) con una spatola per mastice per ritirare il fango dur...............174
			5) Inserite la spina di gomma (2) nel foro dell’adattatore (4) con la mano od un martello.......................174
			6) Fissate il dente (1) nell’adattatore (4) ed assicuratevi che la superficie posteriore del foro...............174
			7) Inserite la spina d’arresto (3) nel foro della spina del dente (1) in modo che l’estremitΓ  sup...............174
				25-2-6. Pulizia dell'interno dell'impianto di raffreddamento................................................175
			1) Fate ruotare la struttura superiore in modo che il tappo di scarico si trovi dal lato opposto ...............177
			2) Mettete il recipiente per l'acqua di raffreddamento sotto il tappo di scarico................................177
			3) Aprite il cofano B, togliete lentamente il tappo del radiatore, versate il prodotto per la pul...............177
			4) Mettete in moto il motore fino a che la temperatura dell'acqua sale almeno a 80C e lasciate g...............177
			5) Dopo che il motore si Γ¨ raffreddato, allentate lentamente il tappo di scarico per evacuare l'a...............177
			6) Dopo l'evacuazione completa dell'acqua, rimettete il tappo di scarico e versate dell'acqua del...............177
			7) Dopo che il circuito Γ¨ riempito d'acqua, togliete il tappo di scarico, fate girare il motore a...............177
			8) Dopo aver lavato con acqua corrente, spegnete il motore, chiudete l'acqua corrente, spurgate c...............178
			9) Versate dell'acqua con l'aggiunta d'anticongelante attraverso l'orifizio di riempimento del ra...............178
				10) Per evacuare l'aria, fate girare il motore al minimo per 5-6 minuti, poi fatelo girare ad alt...........178
				11) Circa 5 minuti dopo aver spento il motore, versate l'acqua con l'aggiunta d'anticongelante at...........178
				12) Evacuate l'acqua di raffreddamento nel serbatoio d'alimentazione (1) e versate dell'acqua con...........178
			25-3. Controllo prima della messa in moto.......................................................................179
				25-3-1. Controllo e rabboccatura dell'acqua per il raffreddamento...........................................179
				1) Aprite il cofano del motore per controllare che il livello dell'acqua di raffreddamento Γ¨ ben ...........179
				2) Chiudete il tappo dopo aver effettuato la rabboccatura...................................................179
				3) Se il vaso di espansione Γ¨ vuoto, controllate il livello dell'acqua per il raffreddamento nel ...........179
				4) Se il livello dell'acqua per il raffreddamento Γ¨ corretto, chiudete il cofano del motore.................179
					25-3-2. Controllo e rabboccatura dell'olio motore.......................................................180
				1) Aprite il cofano del motore..............................................................................180
				2) Togliete l'indicatore di livello dell'olio (G) e asciugatelo con uno straccio............................180
				3) Introducete di nuovo l'indicatore di livello (G) ed estraetelo...........................................180
				4) Controllate che il livello dell'olio si trovi sopra la metΓ  dei riferimenti superiore e inferi...........180
				5) Se il livello dell'olio motore Γ¨ superiore al riferimento H, evacuate l'olio in eccesso attrav...........180
				6) Se il livello dell'olio motore Γ¨ corretto, chiudete bene il tappo dell'orificio e chiudete il ...........180
					25-3-3. Controllo e rabboccatura del carburante nel serbatoio del carburante............................181
				1) Girare l’interruttore dell’avviatore su "ON" e controllate il livello del carburante con l’ind...........181
				2) Dopo aver effettuato il rabbocco, riserrate il tappo dell'orifizio di riempimento del carburante.........181
					25-3-4. Controllo e rabbocco del liquido idraulico nel serbatoio del liquido idraulico..................182
				1) Parcheggiate la macchina come illustrato nella figura di destra. Se la macchina non si trova i...........182
				2) Aprite il cofano B.......................................................................................182
				3) Controllate il livello con l'indicatore di livello dell’olio.Controllate che il livello si tro...........182
				4) Aprite il cofano motore e rabboccate dal tappo dell’orifizio di riempimento (F) se il livello ...........182

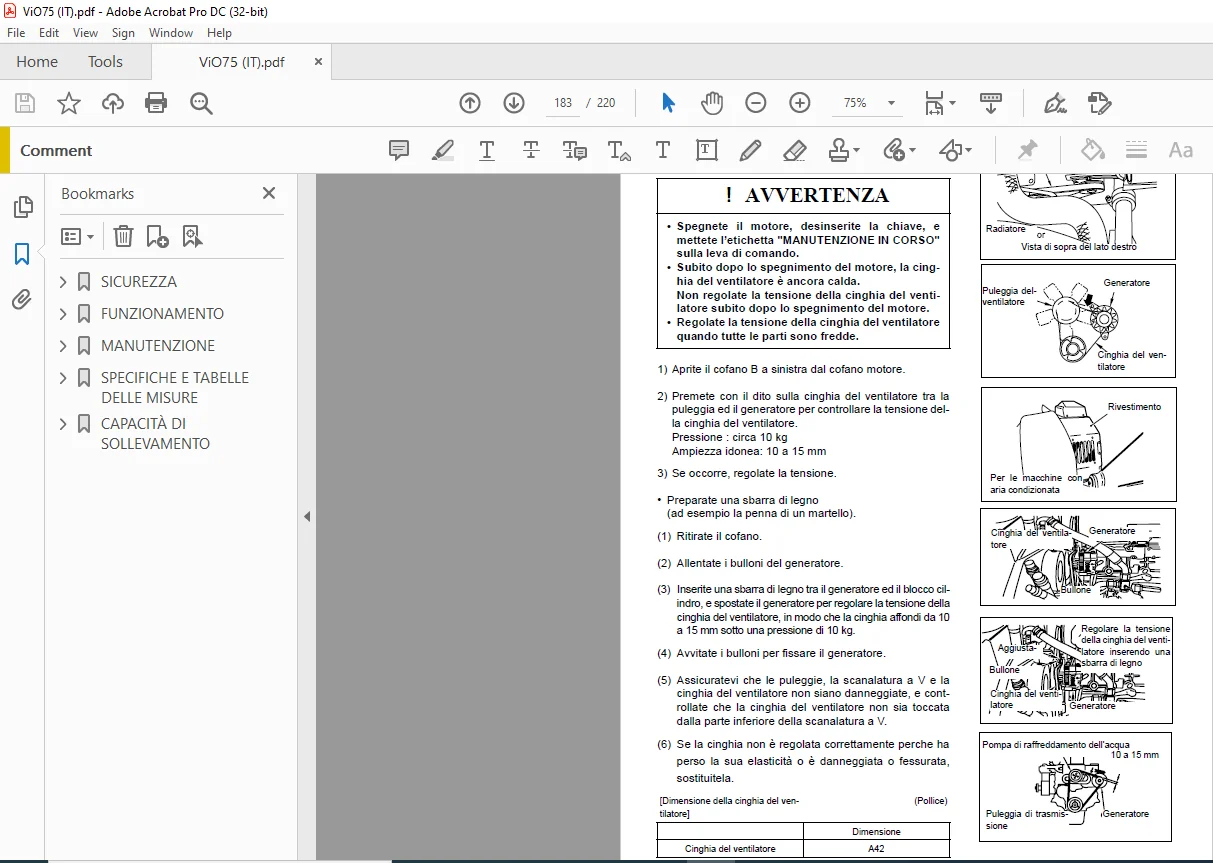

					25-3-5. Controllo della tensione della cinghia del ventilatore..........................................183
				1) Aprite il cofano B a sinistra dal cofano motore..........................................................183
				2) Premete con il dito sulla cinghia del ventilatore tra la puleggia ed il generatore per control...........183
				3) Se occorre, regolate la tensione.........................................................................183
					(1) Ritirate il cofano..................................................................................183
					(2) Allentate i bulloni del generatore..................................................................183
					(3) Inserite una sbarra di legno tra il generatore ed il blocco cilindro, e spostate il generator.......183
					(4) Avvitate i bulloni per fissare il generatore........................................................183
					(5) Assicuratevi che le puleggie, la scanalatura a V e la cinghia del ventilatore non siano danne.......183
					(6) Se la cinghia non Γ¨ regolata correttamente perche ha perso la sua elasticitΓ  o Γ¨ danneggiata .......183
	[Dimensione della cinghia del ventilatore]..............................................................................183
	(Pollice)...............................................................................................................183
	Dimensione..............................................................................................................183
	Cinghia del ventilatore.................................................................................................183
	A42.....................................................................................................................183
		25-3-6. Controllo e rabboccatura dell'elettrolita della batteria....................................................184
		1) Aprite il cofano B per controllare il livello dell'elettrolita e la carica della batteria........................184

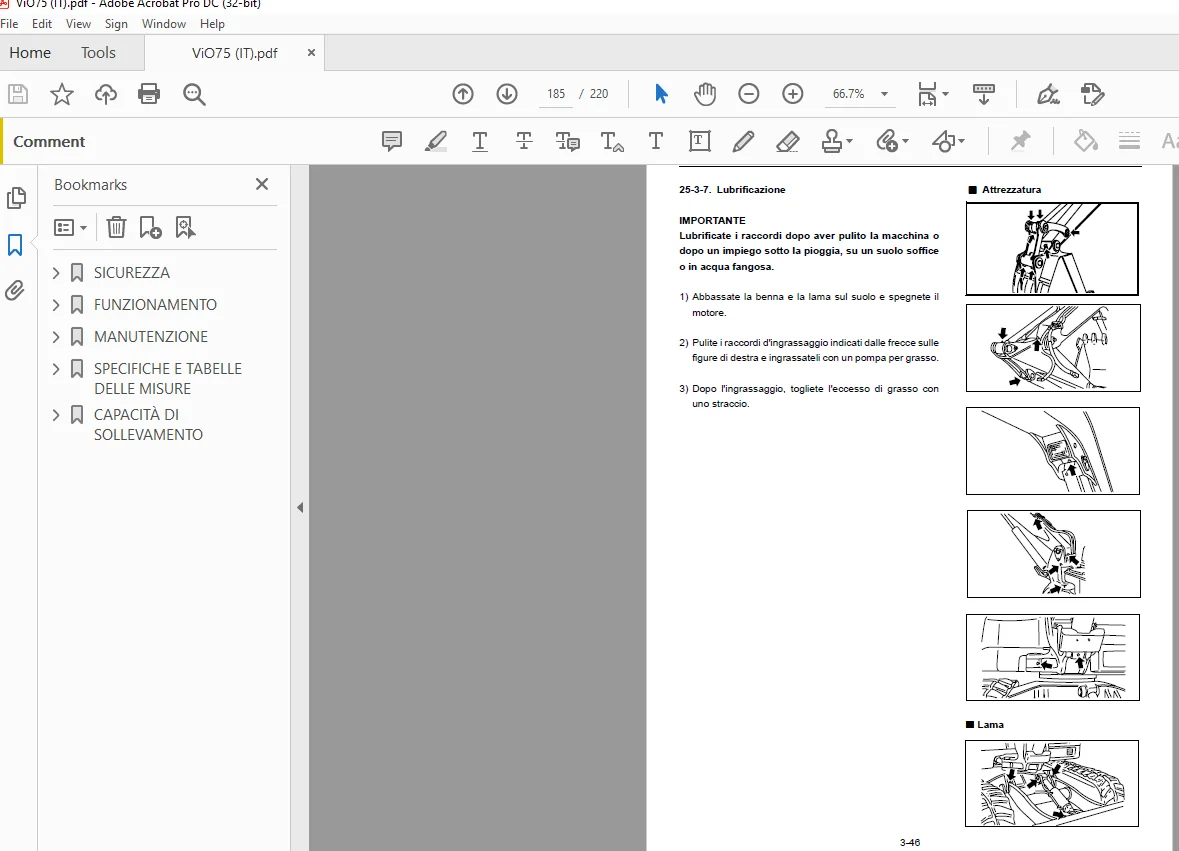

			25-3-7. Lubrificazione..........................................................................................185
		1) Abbassate la benna e la lama sul suolo e spegnete il motore......................................................185
		2) Pulite i raccordi d'ingrassaggio indicati dalle frecce sulle figure di destra e ingrassateli c...................185
		3) Dopo l'ingrassaggio, togliete l'eccesso di grasso con uno straccio...............................................185
			25-3-8. Controllo dell'impianto elettrico.......................................................................186
		1) Controllate il funzionamento del cruscotto.......................................................................186
		2) Controllate che tutti gli interruttori funzionino correttamente e che le luci della freccia si...................186
		25-4. Manutenzione ogni 50 ore di funzionamento.....................................................................187
			25-4-1. Lubrificazione del pignone e della ralla di rotazione...................................................187
			1) Ingrassate con una pompa per il grasso il pignone di rotazione e la ralla attraverso gli ingra...............187
			2) Ingrassate con una pompa per il grasso il pignone di rotazione e la ralla attraverso gli ingra...............187
				25-4-2. Spurgo dell'acqua e dei depositi dal serbatoio del carburante.......................................187
			1) Fate girare la struttura superiore in modo che il tappo di scarico sotto il serbatoio del carb...............187
			2) Svitate i bulloni per spostare il coperchio nel senso della freccia..........................................187
			3) Sistemate il recipiente per raccogliere il gasolio...........................................................187
			4) Aprire il rubinetto di spurgo e lasciar scorrere l’acqua la sporcizia e le particelle in sospe...............187
			5) Quando il gasolio che scorre Γ¨ pulito, potete chiudere il rubinetto e sistemare il coperchio.................187
				25-4-3. Pulizia del sedimentatore / separatore..............................................................188
			1) Aprire il cofano motore......................................................................................188
			2) Sistemare il recipiente sotto il separatore..................................................................188
			3) Chiudere il rubinetto di spurgo, allentare l’anello di serragio del vaso, togliere quest’ultim...............188
			4) Ritirare l’elemento, l’anello, puliteli come pure l’interno del vaso con gasolio pulito......................188
			5) Controllate che l’O-ring non sia danneggiato o sformato. Se occore, sostituitelo.............................188
			6) Rimontare l’elemento, il vaso e aprire il rubinetto..........................................................188
			7) Chiudere il cofano motore....................................................................................188
		25-5. Manutenzione ogni 100 ore di funzionamento....................................................................188
		25-6. Manutenzione ogni 250 ore di funzionamento....................................................................189
			25-6-1. Cambio dell'olio motore e dell'elemento del filtro dell'olio motore.....................................189
	Modello.................................................................................................................189
	QuantitΓ  d’olio.........................................................................................................189
	Recipiente..............................................................................................................189
	ViO75...................................................................................................................189
	10.2 L..................................................................................................................189
	10.2 L..................................................................................................................189
		1) Fate ruotare la struttura superiore in modo che il tappo di scarico nella parte inferiore del ...................189
		2) Ritirate il coperchio sotto la macchina e sistemate il recipiente sotto la vite di spurgo (P)....................189
		3) Ritirate la vite (P) lentamente senza schizzare e lasciate scorrere l’olio usato.................................189
		4) Controllate l'olio usato e contattate il rivenditore se molte particelle metalliche o corpi es...................189
		5) Rimettete la vite di spurgo (P)..................................................................................189
		6) Per togliere la cartuccia dal filtro (1), giratela in senso antiorario. Dopo avere tolto il fi...................189
		7) Pulite la sporcizia e l'olio del filtro e applicate dell'olio motore (o un po' di grasso) sull...................189
		8) Quando montate il filtro, giratelo di 2/3 di giro dopo che la superficie a tenuta tocca il sup...................190
		9) Dopo aver sostituito il filtro dell'olio (cartuccia), effettuate il rabbocco dell'olio motore ...................190
			10) Fate girare il motore al minimo, poi spegnetelo. Controllate poi che il livello dell'olio non...............190
			11) Rimontate e stringete bene il tappo dell'orifizio di riempimento dell'olio..................................190
				25-6-2. Controllo e pulizia del depuratore d'aria...........................................................191
		1) Aprite il cofano del motore......................................................................................191
		2) Togliete la ganascia ed estraete la coppella della polvere.......................................................191
		3) Estraete l'elemento. Per evitare la penetrazione della sporcizia, coprite con un panno e una f...................191
		4) Pulite la coppella della polvere e l'interno del corpo...........................................................191
		5) Soffiate l'aria compressa asciutta [0,7 Mpa (7 kgf cmΒ·) o meno] dall'interno dell'elemento lun...................191
		6) Dopo la pulizia, illuminate con una lampadina l'elemento dall'interno e controllatelo. Se ci s...................192
		7) Togliete lo straccio pulito e la fascia utilizzati per coprire il connettore nella parte poste...................192
		8) Rimontate l'elemento pulito......................................................................................192
		9) Smontate la coppella della polvere verificando la posi- zione della freccia situata su di essa...................192
			10) Chiudete il cofano del motore...............................................................................192
				25-6-3. Controllo e rabbocco dell'olio per il riduttore dei motori di traslazione...........................193
		1) Sistemate la macchina in modo che il tappo di scarico si trovi nella posizione piΓΉ bassa, come...................193
		2) Mettete il recipiente sotto il tappo di spurgo...................................................................193
		3) Togliete il tappo dell'orifizio di livello con una chiave a vite esagonale e controllate che i...................193
		4) Se la quantitΓ  d'olio Γ¨ insufficiente, fate il rabbocco fino a quando l'olio per ingranaggi fu...................193
		5) Rimontate il tappo. Coppia di serraggio : 22.6 a 27.5 Nβ€’m........................................................193
			25-6-4. Controllo e rabbocco dell'olio per il riduttore del motore di rotazione.................................194
		1) Togliere il coperchio............................................................................................194
		2) Tirate l’asta di livello dell’olio (G) e pulite il grasso eccessivo con uno straccio.............................194
		3) Inserite completamente l’asta di livello dell’olio nel guida, e ritirate l’asta di livello.......................194
		4) Se l’asta di livello (G) Γ¨ bagnata tra i limiti superiore ed inferiore, il livello dell’olio Γ¨...................194
		5) Se il livello Γ¨ insufficiente, rabboccate dall’orifizio di riempimento dell’olio. Consultate l...................194
			25-6-5. Verifica e pulizia delle alette del radiatore...........................................................195
		1) Aprite il cofano B, e togliete il cofano del motore R............................................................195
		2) Pulite il fango, la sporcizia o le foglie che si trovano nell'aletta del radiatore soffiando d...................195
		3) Controllate che le alette del radiatore per l’acqua e l’olio siano diritte e la sporcizia tolta..................195
		4) Rimontate il cofano R, e chiudete il cofano B....................................................................195
		25-7. Manutenzione ogni 500 ore di funzionamento....................................................................196
			25-7-1. Sostituzione dell'elemento del filtro del carburante....................................................196
			1) Aprite il cofano del motore..................................................................................196
			2) Mettete il recipiente sotto il filtro del carburante.........................................................196
			3) Per togliere la cartuccia di filtro del gasolio, fatela girare nel senso antiorario con una ch...............196
			4) Pulite il supporto di filtro e spalmate l’olio motore sulla superficie di tenuta del nuovo fil...............196
			5) Dopo aver sostituito l’elemento del filtro, spurgate l’aria (vedere pagina 3-58).............................196
			6) Dopo lo spurgo dell’aria, avviate il motore e controllate le perdite eventuali. Se tutto va be...............196
			1) Riempite il serbatoio del carburante.........................................................................197
			2) Spostate la leva dell'acceleratore sulla posizione "RUN" (funzionamento), e la leva di sicurez...............197
			3) Girate l'interruttore del motorino d'avviamento sulla posizione "ON" per far girare il motore ...............197
			4) Girate l’interrutore del motorino d’avviamento sulla posizione "START" (avviamento) per avviar...............197
				25-7-2. Sostituzione dell'elemento del depuratore d'aria....................................................198
			1) Aprite il cofano del motore..................................................................................198
			2) Smontate la ganascia e la coppella della polvere.............................................................198
			3) Estraete l'elemento. Per evitare la penetrazione della sporcizia, coprite con un panno e una f...............198
			4) Pulite la coppella della polvere e l'interno del corpo. Togliete lo straccio pulito e la fasci...............198
			5) Montate un nuovo elemento....................................................................................198
			6) Montate la coppella della polvere, nel senso della freccia...................................................198
			7) Chiudete il cofano del motore................................................................................198
				25-7-3. Sostituzione dell'elemento del filtro di ritorno dell’olio idraulico................................199
			1) Aprite il cofano motore "B". Pulite attorno al coperchio sulla parte superiore del serbatoio i...............199
			2) Allentate lentamente i bulloni per scaricare la pressione interna e ritirate il coperchio....................199
			3) Togliete il filtro e installate la valvolo sul nuovo filtro, poi, sistemate il filtro nel serb...............199
			4) Pulite la superficie di montaggio del coperchio usando uno straccio e controllate la guarnizio...............199
			5) Chiudete il cofano B.........................................................................................199
		25-8. Manutenzione ogni 1000 ore di funzionamento...................................................................200
			25-8-1. Sostituzione dell'olio del riduttore dei motori di traslazione..........................................200
			1) Mettete la macchina in modo che il riferimento del livello sia parallelo alla superficie del s...............200
			2) Mettete il recipiente sotto il tappo di scarico..............................................................200
			3) Togliete, con una chiave per vite esagonale i tappi di riempimento e di scarico per spurgare l...............200
			4) Montate unicamente il tappo dell'orifizio di scarico. [Coppia di serraggio : da 29.4 a 39.2 Nβ€’m].............200
			5) Effettuate il rabbocco dell'olio per ingranaggi attraverso l'orifizio di riempimento.Consultat...............200
			6) Quando l’olio fuoriesce dall’orifizio, rimontate il coperchio. [Coppia di serraggio : da 29.4 ...............200
				25-8-2. Sostituzione dell'olio del riduttore dei motori di rotazione........................................201
			1) Fate ruotare la struttura superiore in modo che il tappo di spurgo sia situato al centro dei c...............201
			2) Mettete il recipiente sotto il tappo di spurgo situato nella parte posteriore del telaio rotante.............201
			3) Togliete il tappo di spurgo e scaricate l’olio usato.........................................................201
			4) Togliete la guarnizione di tenuta stagna e sostituitela con una nuova, facendo 1.5 a 2 giri ne...............201
			5) Togliete il cofano e togliete il tappo di riempimento dell’olio..............................................201
			6) Riempite con l’olio fino al livello indicato. Usate l’imbuto per il riempimento. Riferitevi al...............201
			7) Avvitate il tappo............................................................................................201
				25-8-3. Sostituzione dell’olio idraulico e pulizia dell'elemento del filtro d’aspirazione...................202
			1) Fate ruotare la struttura superiore affinchΓ© il tappo di scarico in basso al serbatoio d’olio ...............202
			2) Tirate indietro la benna e i cilindri del braccio fino a fine corsa, abbassate la freccia e po...............202
			3) Mettete la lama al suolo e spegnete il motore................................................................202
			4) Desserrez les boulons et enlevez le sous capot dans le sens des flèches......................................202
			5) Mettete il recipiente sotto il tappo di scarico .............................................................202
			6) Togliete il tappo di scarico ed evacuate l'olio usato Quando togliete il tappo di scarico, fat...............202
			7) Aprite il cofano laterale. Pulite attorno al coperchio in alto del serbatoio con uno straccio................203
			8) Controllate la presenza di particelle metalliche sulle viti e se vi sono, toglietele.........................203
			9) Sgrassate e lavate le filettature del tappo e sostituite la guarnizione torica...............................203
				10) Dopo aver evacuato l'olio usato, montate e stringete il tappo di scarico. Coppia di serraggio...........203
				11) Togliete il filtro per eliminare la sporcizia e la fascia di tenuta della filettatura, lavate...........203
				12) Controllate il filtro e la guarnizione torica montata sul filtro. Se uno dei due Γ¨ avariato o...........203
				13) Riempite con olio fino al livello indicato nel serbatoio del liquido idraulico. Controllate i...........203
				14) Asciugate la superficie della guarnizione sul coperchio con uno straccio pulito e verificate ...........203
				15) Dopo aver sostituito l'olio, mettete tutte le leve di comando al punto neutro e fate girare i...........203
				16) Chiudete il cofano B....................................................................................203
					25-8-4. Controllo e regolazione delle tolleranze della valvola d’ammissione e di scarico................204
					25-8-5. Controllo e regolazione della valvola d'iniezione del carburante................................204
		25-9. Manutenzione ogni 2000 ore di funzionamento...................................................................205
			25-9-1. Controllo e sostituzione del tubo del carburante e del tubo dell'acqua di raffreddamento................205
			25-9-2. Rodaggio della valvola d'ammissione e di scarico........................................................205
			25-9-3. Controllo e regolazione della pompa del carburante......................................................205
SPECIFICHE E TABELLE DELLE MISURE...........................................................................................206
	(3500)..................................................................................................................207
		28-1. Controllo dei danni sul gancio................................................................................212
		28-2. Manovre proibite..............................................................................................212
		28-3. Disposizioni..................................................................................................212
		29-1. Parti opzionali e accessori...................................................................................213
	Larghezza (mm)..........................................................................................................213
	CapacitΓ  (cu.m).........................................................................................................213
	Osservazioni............................................................................................................213
	(450)...................................................................................................................213
	(0.10)..................................................................................................................213
	(600)...................................................................................................................213
	(0.13)..................................................................................................................213
	(700)...................................................................................................................213
	(0.16)..................................................................................................................213
	(750)...................................................................................................................213
	(0.18)..................................................................................................................213
	ViO75...................................................................................................................213
CAPACITΓ€ DI SOLLEVAMENTO....................................................................................................215
	30-1. CapacitΓ  di sollevamento..........................................................................................217
		1) I valori misurati delle accelerazioni al quale sono sottoposti i bracci :........................................218
	Vio 75..................................................................................................................218
	LpA (dBA)...............................................................................................................218
	77......................................................................................................................218
	LwA (dBA)...............................................................................................................218
	79......................................................................................................................218

AMMANN YANMAR VIO75 MINIESCAVATORE MANUALE D’USO E DI MANUTENZIONE – PDF DOWNLOAD ( ITALIAN ):

IMAGES PREVIEW OF THE MANUAL:

Ammann Yanmar ViO75 Miniescavatore Manuale d'uso E di Manutenzione - PDF DOWNLOAD
Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD
Ammann Yanmar ViO75 Miniescavatore Manuale d'uso E di Manutenzione - PDF DOWNLOAD
Ammann Yanmar ViO75 Miniescavatore Manuale d’uso E di Manutenzione – PDF DOWNLOAD

PLEASE NOTE:

  • This is the SAME exact manual used by your dealers to fix your vehicle.
  • The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
  • Any queries / doubts regarding your purchase, please feel free to contactΒ [email protected]

S.V

What Our Customers Say

β˜…β˜…β˜…β˜…β˜… Live reviews from customers
Loading customer reviews...
0
    0
    Your Cart
    Your cart is emptyReturn to Shop
    πŸ›’
    Recently Purchased
    πŸ•’ verified order
