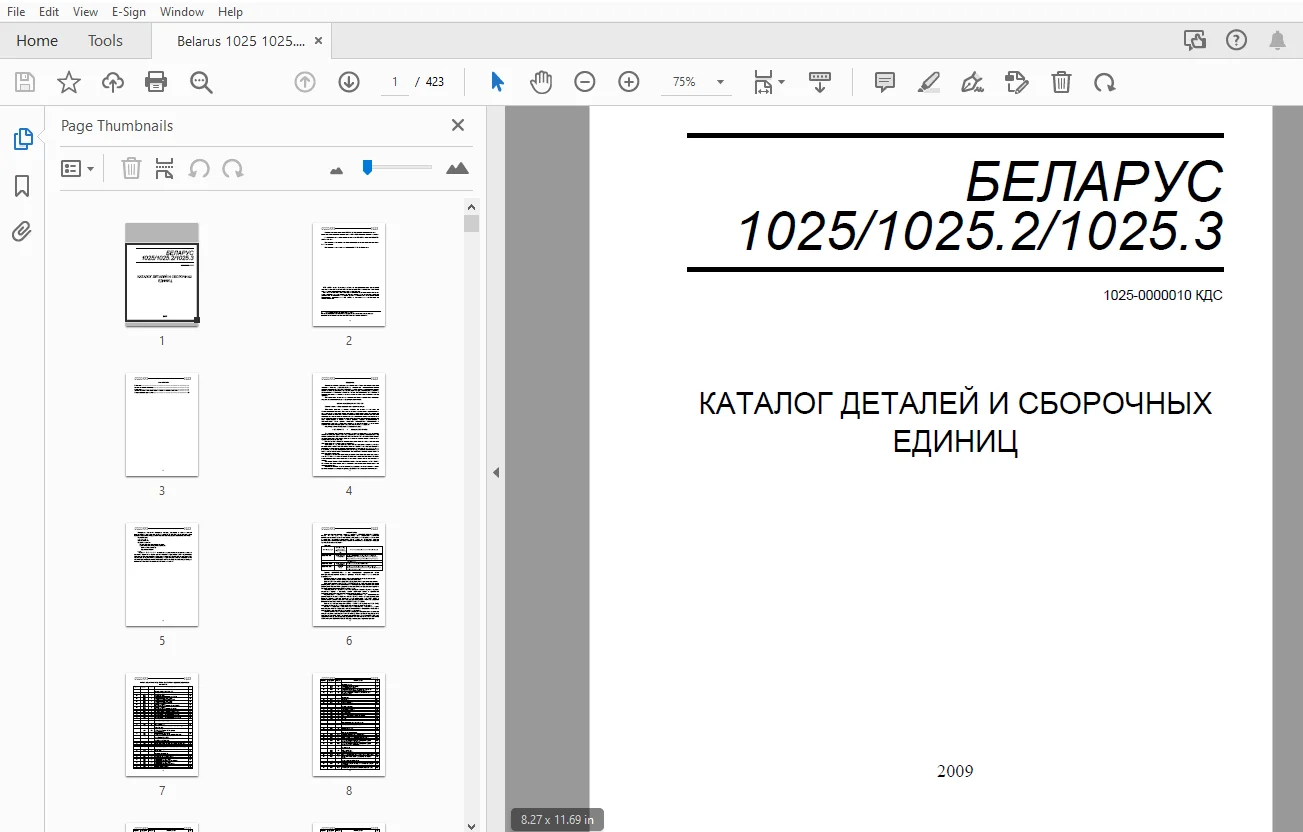

Belarus 1025/1025.2/1025.3 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF
$29.95
Belarus 1025/1025.2/1025.3 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
Belarus 1025/1025.2/1025.3 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD
FILE DETAILS:
Belarus 1025/1025.2/1025.3 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD
Language : Russian
Pages : 423
Downloadable : Yes
File Type : PDF
IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Belarus 1025/1025.2/1025.3 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF DOWNLOAD
Введение
Как пользоваться каталогом
Назначение
Указатель групп, подгрупп сборочных единиц и деталей каталога
Сборочные единицы и детали
Дизели Д-245/Д-245С/Д-245С2

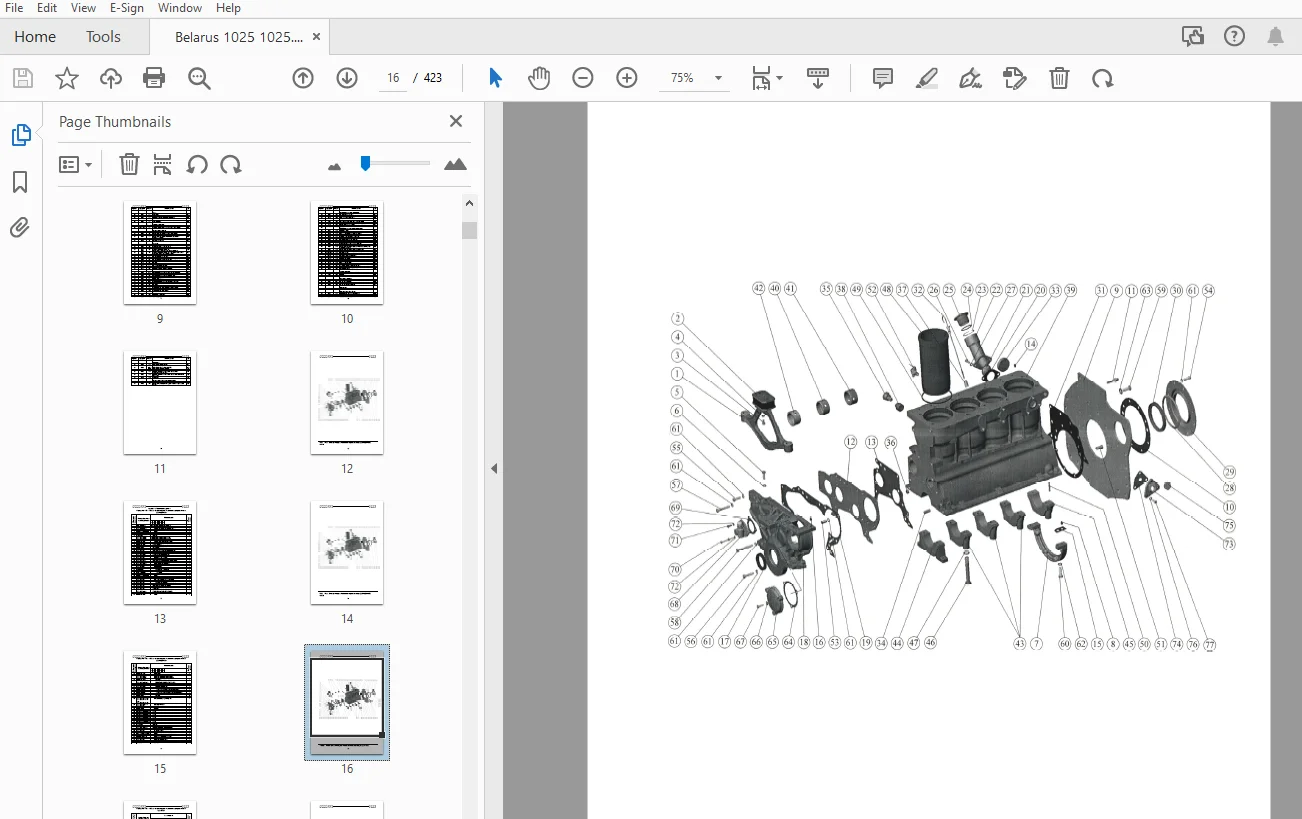

- Группа 10 Подгруппа 1001/1002 Рис. №1
Блок цилиндров. Установка передней опоры (Д-245/Д-245С)
Стр. 12 - Группа 10 Подгруппа 1001/1002 Рис. №2
Блок цилиндров. Установка передней опоры (Д-245С2)
Стр. 16 - Группа 10 Подгруппа 1003/1007 Рис. №3
Установка головки цилиндров и впускного тракта (Д-245/Д-245С)
Стр. 20 - Группа 10 Подгруппа 1003/1007 Рис. №4
Установка головки цилиндров и впускного тракта (Д-245С2)
Стр. 26 - Группа 10 Подгруппа 1004/1005 Рис. №5
Поршни и шатуны. Вал коленчатый и маховик (Д-245/Д-245С)
Стр. 32 - Группа 10 Подгруппа 1004/1005 Рис. №6
Поршни и шатуны. Вал коленчатый и маховик (Д-245С2)
Стр. 36 - Группа 10 Подгруппа 1006 Рис. №7
Распределительный механизм (Д-245/Д-245С/Д-245С2)
Стр. 40 - Группа 10 Подгруппа 1008 Рис. №8
Система впуска и выпуска (Д-245/Д-245С)
Стр. 42 - Группа 10 Подгруппа 1008 Рис. №9
Система впуска и выпуска (Д-245С2)
Стр. 44 - Группа 11 Подгруппа 1118 Рис. №10
Маслопроводы турбокомпрессора (Д-245)
Стр. 46 - Группа 11 Подгруппа 1118 Рис. №11
Маслопроводы турбокомпрессора (Д-245С)
Стр. 48 - Группа 11 Подгруппа 1118 Рис. №12
Маслопроводы турбокомпрессора (Д-245С2)
Стр. 50 - Группа 10 Подгруппа 1022 Рис. №13
Привод насоса рулевого управления (Д-245/Д-245С/Д-245С2)
Стр. 52
Система питания
- Группа 11 Подгруппа 1101 Рис. №14
Баки топливные
Стр. 54 - Группа 11 Подгруппа 1101 Рис. №15
Бак топливный (в комплектации трактора с гидроподъемником)
Стр. 56 - Группа 11 Подгруппа 1104/1111 Рис. №16/16а
Трубопроводы топливные и установка топливной аппаратуры (Д-245/Д-245С)
Стр. 58 - Группа 11 Подгруппа 1104/1111 Рис. №17
Трубопроводы топливные и установка топливной аппаратуры (Д-245С2)
Стр. 62 - Группа 11 Подгруппа 1105 Рис. №18
Фильтр топливный грубой очистки (Д-245/Д-245С/Д-245С2)
Стр. 66 - Группа 11 Подгруппа 1117 Рис. №19
Фильтр топливный тонкой очистки (Д-245/Д-245С/Д-245С2)
Стр. 68 - Группа 11 Подгруппа 1108 Рис. №20
Управление подачей топлива
Стр. 70 - Группа 11 Подгруппа 1108 Рис. №21
Управление подачей топлива (с гидроподъемником)
Стр. 72 - Группа 11 Подгруппа 1109 Рис. №22
Воздухоочиститель (Д-245/Д-245С)
Стр. 74 - Группа 11 Подгруппа 1109 Рис. №23
Установка воздухоочистителя «Donaldson» (Д-245С2)
Стр. 76
Система выпуска газа
- Группа 12 Подгруппа 1205 Рис. №24
Глушитель
Стр. 78
Система охлаждения
- Группа 13 Подгруппа 1301 Рис. №25
Радиатор водяной (для Д-245/Д-245-С)
Стр. 80 - Группа 13 Подгруппа 1301 Рис. №26
Блок охлаждения (для Д-245С2)
Стр. 82 - Группа 13 Подгруппа 1306 Рис. №27
Установка термостата (Д-245/Д-245С/Д-245С2)
Стр. 84 - Группа 13 Подгруппа 1307/1308 Рис. №28
Установка водяного насоса. Установка вентилятора (Д-245/Д-245С)
Стр. 86 - Группа 13 Подгруппа 1307/1308 Рис. №29
Установка водяного насоса. Установка вентилятора (Д-245С2)
Стр. 88 - Группа 13 Подгруппа 1309 Рис. №30
Ограждение вентилятора
Стр. 90 - Группа 13 Подгруппа 1310 Рис. №31
Шторка (Д-245/Д-245С)
Стр. 92 - Группа 13 Подгруппа 1317 Рис. №32
Охладитель надувочного воздуха (Д-245С2)
Стр. 94
Система смазки
- Группа 14 Подгруппа 1009/1401 Рис. №33
Установка масляного картера (Д-245/Д-245С/Д-245С2)
Стр. 96 - Группа 14 Подгруппа 1403 Рис. №34
Установка масляного насоса. Установка приемника масляного насоса (Д-245/Д-245С/Д-245С2)
Стр. 98 - Группа 10 Подгруппа 1017 Рис. №35
Фильтр с жидкостно-масляным теплообменником (Д245С/Д-245С2)
Стр. 100 - Группа 35 Подгруппа 3509 Рис. №36
Установка компрессора (Д-245/Д-245С/Д-245С2)
Стр. 102
Сцепление
- Группа 16 Подгруппа 1601 Рис. №37
Сцепление
Стр. 104 - Группа 16 Подгруппа 1601 Рис. №38
Корпус сцепления
Стр. 106 - Группа 16 Подгруппа 1601 Рис. №39
Корпус сцепления
Стр. 108 - Группа 16 Подгруппа 1602 Рис. №40
Управление сцеплением
Стр. 112
Коробка передач
- Группа 17 Подгруппа 1701 Рис. №41
Коробка передач
Стр. 114 - Группа 17 Подгруппа 1701 Рис. №42
Узел коробки передач
Стр. 116 - Группа 17 Подгруппа 1701 Рис. №43
Вал промежуточный
Стр. 118 - Группа 17 Подгруппа 1701 Рис. №44
Вал вторичный
Стр. 120 - Группа 17 Подгруппа 1701 Рис. №45
Вал пониженных передач
Стр. 122 - Группа 17 Подгруппа 1702 Рис. №46
Механизм управления коробкой передач
Стр. 124 - Группа 17 Подгруппа 1704 Рис. №47
Привод насоса
Стр. 128 - Группа 17 Подгруппа 1716 Рис. №48
Фильтр
Стр. 130 - Группа 17 Подгруппа 1737 Рис. №49
Фильтр-распределитель
Стр. 132
Привод переднего ведущего моста
- Группа 18 Подгруппа 1802 Рис. №50
Привод переднего ведущего моста
Стр. 134
Привод карданный
- Группа 22 Подгруппа 2203 Рис. №51
Привод карданный
Стр. 138 - Группа 22 Подгруппа 2210 Рис. №52
Ограждение
Стр. 140
Передний ведущий мост
- Группа 23 Подгруппа 2300 Рис. №53.1
Передний ведущий мост 72-2300020-А
Стр. 142 - Группа 23 Подгруппа 2300 Рис. №53.2
Передний ведущий мост 822-2300020
Стр. 144 - Группа 23 Подгруппа 2302 Рис. №54
Главная передача переднего ведущего моста
Стр. 148 - Группа 23 Подгруппа 2303 Рис. №55
Дифференциал
Стр. 150 - Группа 23 Подгруппа 2308 Рис. №56.1
Редуктор конечной передачи переднего ведущего моста (для ПВМ 72-2300020-А)
Стр. 152 - Группа 23 Подгруппа 2308 Рис. №56.2
Редуктор конечной передачи переднего ведущего моста (для ПВМ 822-2300020)
Стр. 156
Задний мост
- Группа 24 Подгруппа 2401/2403/2407 Рис. №57
Корпус заднего моста. Дифференциал. Конечная передача
Стр. 160 - Группа 24 Подгруппа 2409 Рис. №58.1
Механизм блокировки дифференциала
Стр. 166 - Группа 24 Подгруппа 2409 Рис. №58.2
Механизм блокировки дифференциала «мокрого» типа
Стр. 168 - Группа 48 Подгруппа 4801 Рис. №59
Управление блокировкой дифференциала заднего моста
Стр. 170
Тягово-сцепное устройство
- Группа 27 Подгруппа 2707 Рис. №60
Устройство прицепное. Вариант «крюк» (по заказу)
Стр. 172 - Группа 27 Подгруппа 2707 Рис. №61
Устройство прицепное. Вариант «маятник или прицеп» (по заказу)
Стр. 174 - Группа 27 Подгруппа 2707 Рис. №62.1
Тягово-сцепное устройство
Стр. 178 - Группа 27 Подгруппа 2707 Рис. №62.2
Тягово-сцепное устройство (варианты комплектации)
Стр. 180
Рама
- Группа 28 Подгруппа 2801 Рис. №63
Полурама
Стр. 182 - Группа 28 Подгруппа 2805 Рис. №64
Устройство буксирное
Стр. 184 - Группа 28 Подгруппа 2807 Рис. №65
Крюк прицепной гидрофицированный
Стр. 186
Тяги рулевые
- Группа 30 Подгруппа 3003 Рис. №66
Тяги рулевые
Стр. 188
Колеса и ступицы
- Группа 31 Подгруппа 3101 Рис. №67.1/67.2
Колеса передние ведущие
Стр. 190 - Группа 31 Подгруппа 3104/3107 Рис. №68
Колеса задние ведущие. Ступицы задних колес
Стр. 192
Управление рулевое
- Группа 34 Подгруппа 3401 Рис. №69
Колонка рулевая
Стр. 194 - Группа 34 Подгруппа 3407 Рис. №70
Управление рулевое (с ПВМ 822-2300020)
Стр. 196 - Группа 34 Подгруппа 3407 Рис. №71
Управление рулевое (с ПВМ 72-2300020-А)
Стр. 200 - Группа 34 Подгруппа 3407 Рис. №72
Управление рулевое с ПВМ 822-2300020-04 и отдельным баком
Стр. 202 - Группа 34 Подгруппа 3407 Рис. №73
Бак
Стр. 206 - Группа 34 Подгруппа 3405 Рис. №74
Гидроцилиндр Ц63
Стр. 208
Тормоза
- Группа 35 Подгруппа 3502/3503 Рис. №75
Тормоза. Управление тормозами
Стр. 210 - Группа 35 Подгруппа 3502 Рис. №76
Тормоза (вариант исполнения)
Стр. 212 - Группа 35 Подгруппа 3502 Рис. №77
Тормоза «мокрые» (левый/правый)
Стр. 214 - Группа 35 Подгруппа 3504/3507 Рис. №78
Тормоз стояночно-запасной. Управление стояночно-запасным тормозом
Стр. 216 - Группа 35 Подгруппа 3504/3507 Рис. №79
Тормоз стояночно-запасной. Управление стояночно-запасным тормозом «мокрого» типа
Стр. 220 - Группа 35 Подгруппа 3504/3507 Рис. №80
Управление «мокрыми» тормозами
Стр. 224 - Группа 35 Подгруппа 3506 Рис. №81
Пневмопривод (вариант)
Стр. 226 - Группа 35 Подгруппа 3506 Рис. №82
Пневмопривод с двумя баллонами (вариант)
Стр. 228 - Группа 35 Подгруппа 3506 Рис. №83
Пневмопривод (двухпроводный)
Стр. 230 - Группа 35 Подгруппа 3512 Рис. №84
Регулятор давления
Стр. 234 - Группа 35 Подгруппа 3513 Рис. №85
Баллон
Стр. 238 - Группа 35 Подгруппа 3514 Рис. №86
Кран тормозной (1025/1025.2)
Стр. 240 - Группа 35 Подгруппа 3514 Рис. №87
Кран тормозной (1025.3)
Стр. 244 - Группа 35 Подгруппа 3521 Рис. №88
Головка соединительная (1025/1025.2)
Стр. 246 - Группа 35 Подгруппа 3521 Рис. №89
Головка соединительная (1025.3)
Стр. 248
Электрооборудование
- Группа 37 Подгруппа 3700 Рис. №91.1
Электрооборудование по дизелю (1025/1025.2)
Стр. 250 - Группа 37 Подгруппа 3700 Рис. №91.2
Электрооборудование по дизелю (1025.3)
Стр. 252 - Группа 37 Подгруппа 3700 Рис. №92
Электрооборудование по трансмиссии
Стр. 254 - Группа 37 Подгруппа 3700 Рис. №93
Электрооборудование по кабине
Стр. 256 - Группа 37 Подгруппа 3701 Рис. №94
Генератор
Стр. 260 - Группа 37 Подгруппа 3703 Рис. №95.1/95.2
Установка батарей аккумуляторных (1025/1025.2)
Стр. 262 - Группа 37 Подгруппа 3703 Рис. №95.3
Установка батарей аккумуляторных (1025.3)
Стр. 264 - Группа 37 Подгруппа 3707 Рис. №96
Подогреватель электрофакельный
Стр. 266 - Группа 37 Подгруппа 3708 Рис. №97
Стартер
Стр. 268 - Группа 37 Подгруппа 3711 Рис. №98
Установка фар дорожных
Стр. 270 - Группа 37 Подгруппа 3712 Рис. №99
Установка фонарей передних (1025/1025.2)
Стр. 270 - Группа 37 Подгруппа 3712 Рис. №99.1
Установка фонарей передних (1025.3)
Стр. 272 - Группа 37 Подгруппа 3716 Рис. №100
Установка фонарей задних
Стр. 274
Приборы
- Группа 38 Подгруппа 3805 Рис. №101
Основание, приборы
Стр. 276 - Группа 38 Подгруппа 3805 Рис. №102
Стенка, крышка
Стр. 280
Инструмент и принадлежности
- Группа 39 Подгруппа 3901 Рис. №103
Инструмент оператора
Стр. 282 - Группа 39 Подгруппа 3912 Рис. №104
Аптечка
Стр. 282 - Группа 39 Подгруппа 3919 Рис. №105
Ящик инструментальный
Стр. 284
Отбор мощности
- Группа 42 Подгруппа 4202 Рис. №106
Вал отбора мощности задний 85-4202010
Стр. 286 - Группа 42 Подгруппа 4202 Рис. №107
Вал отбора мощности задний 1221-4202010-A
Стр. 290 - Группа 42 Подгруппа 4216 Рис. №108
Управление задним ВОМ
Стр. 294 - Группа 42 Подгруппа 4235 Рис. №109
Балласт
Стр. 296
Гидросистема раздельно-агрегатная
- Группа 46 Подгруппа 4604 Рис. №110
Привод насоса
Стр. 298 - Группа 46 Подгруппа 4605 Рис. №111
Механизм задней навески
Стр. 300 - Группа 46 Подгруппа 4605 Рис. №112
Механизм задней навески (по заказу)
Стр. 306 - Группа 46 Подгруппа 4605 Рис. №113
Механизм задней навески (с гидроподъемником)
Стр. 312 - Группа 46 Подгруппа 4605 Рис. №114
Наружная блокировка нижних тяг
Стр. 318 - Группа 46 Подгруппа 4605 Рис. №115
Стяжка телескопическая
Стр. 320 - Группа 46 Подгруппа 4607 Рис. №116.1
Гидросистема М1221-4600010
Стр. 322 - Группа 46 Подгруппа 4607 Рис. №116.2
Корпус гидросистемы М1221-4600015
Стр. 324 - Группа 46 Подгруппа 4607 Рис. №117.2
Гидросистема Р1221-4600010
Стр. 328 - Группа 46 Подгруппа 4607 Рис. №117.2
Корпус гидросистемы Р1221-4600015
Стр. 330 - Группа 46 Подгруппа 4607 Рис. №118
Гидросистема 85-4600010
Стр. 334 - Группа 46 Подгруппа 4607 Рис. №119
Управление гидрораспределителем RS 213 Mita, RS 213 Belarus, РП 70
Стр. 338 - Группа 46 Подгруппа 4607 Рис. №120
Управление гидрораспределителем Р 80
Стр. 340 - Группа 46 Подгруппа 4608 Рис. №121
Корпус гидросистемы и фильтр
Стр. 342 - Группа 46 Подгруппа Ц125х200 Рис. №122
Гидроцилиндр
Стр. 346 - Группа 46 Подгруппа Р80-3/4-222-3Г Рис. №123
Гидрораспределитель Р80-3/4-222-3Гг
Стр. 348 - Группа 46 Подгруппа РП70 Рис. №124
Гидрораспределитель РП70
Стр. 352 - Группа 46 Подгруппа 4614 Рис. №125
Регулятор
Стр. 356 - Группа 46 Подгруппа 4616 Рис. №126
Привод регулятора
Стр. 360 - Группа 46 Подгруппа M036.50Б Рис. №127
Муфта быстросоединяемая
Стр. 364 - Группа 46 Подгруппа 4618 Рис. №128
Смеситель
Стр. 366 - Группа 46 Подгруппа 4619 Рис. №129
Механизм фиксации
Стр. 368 - Группа 46 Подгруппа 4625 Рис. №130
Цилиндр гидроподъемника
Стр. 370 - Группа 46 Подгруппа 4634 Рис. №131
Распределитель гидроподъемника
Стр. 372 - Группа 46 Подгруппа 4635 Рис. №132
Управление гидроподъемником
Стр. 374 - Группа 46 Подгруппа 4635 Рис. №133
Гидроподъемник
Стр. 376
Кабина трактора
- Группа 67 Подгруппа 6700 Рис. №134
Кабина
Стр. 378 - Группа 67 Подгруппа 6702 Рис. №135
Панели
Стр. 384 - Группа 67 Подгруппа 6708 Рис. №136
Двери кабины
Стр. 386
Сиденье водителя
- Группа 68 Подгруппа 6800 Рис. №137
Сиденье оператора
Стр. 388 - Группа 68 Подгруппа 6804 Рис. №138.1
Сиденье оператора
Стр. 392 - Группа 68 Подгруппа 6801 Рис. №138.2
Подвеска сиденья
Стр. 394 - Группа 68 Подгруппа 6809 Рис. №139
Сиденье дополнительное
Стр. 398
Отопитель
- Группа 81 Подгруппа 8101 Рис. №140
Отопитель
Стр. 400
Принадлежности кабины
- Группа 82 Подгруппа 8201 Рис. №141
Зеркало заднего вида внутреннее
Стр. 402 - Группа 82 Подгруппа 8201 Рис. №142
Зеркало заднего вида боковое
Стр. 402 - Группа 82 Подгруппа 8204 Рис. №143
Козырек противосолнечный
Стр. 402
Оперение
- Группа 84 Подгруппа 8400 Рис. №144
Облицовка (1025/1025.2)
Стр. 404 - Группа 84 Подгруппа 8400 Рис. №145.1
Облицовка (вид с лева 1025.3)
Стр. 406 - Группа 84 Подгруппа 8400 Рис. №145.2
Облицовка (вид с права 1025.3)
Стр. 408 - Группа 84 Подгруппа 8400 Рис. №145.3
Облицовка (сечения 1025.3)
Стр. 410 - Группа 84 Подгруппа 8403 Рис. №146
Крылья передние (с ПВМ 72-2300020-А)
Стр. 412 - Группа 84 Подгруппа 8403 Рис. №147
Крылья передние (с ПВМ 822-2300020-02 с удлиненными рукавами)
Стр. 414 - Группа 84 Подгруппа 8403 Рис. №148
Крылья передние (с ПВМ 822-2300020-04 с короткими рукавами)
Стр. 416 - Группа 84 Подгруппа 8405 Рис. №149
Подножка
Стр. 418
Управление ПВМ (электронная часть)
- Группа 87 Подгруппа 8700 Рис. №150
Управление передним ведущим мостом
Стр. 420 - Группа 87 Подгруппа 8700 Рис. №151
Управление передним ведущим мостом и БД заднего моста
Стр. 422
S.S 08/24
