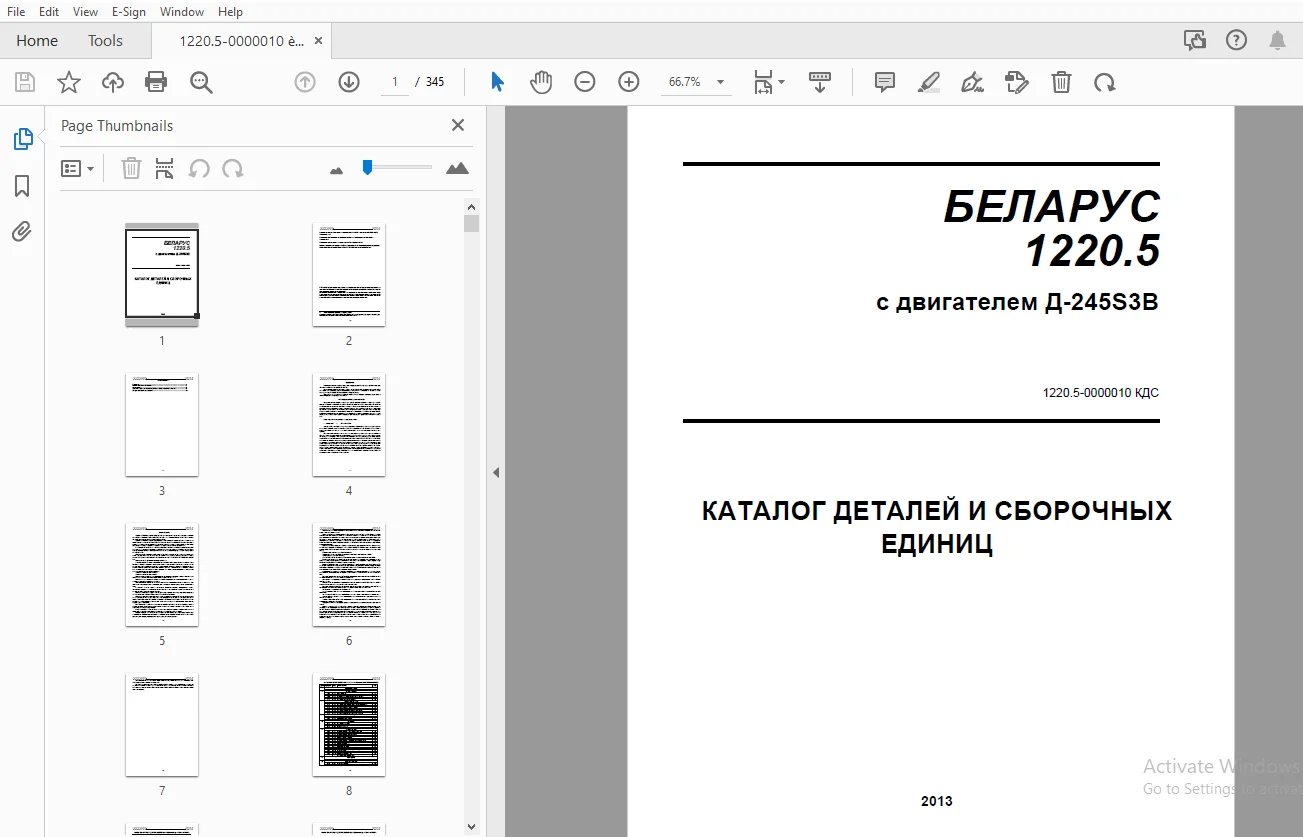

BELARUS 1220.5 с двигателем Д-245S3B КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ – PDF

Введение 4
Как пользоваться каталогом 4
Назначение 5
Указатель групп, подгрупп сборочных единиц и деталей каталога 8
Сборочные единицы и детали 12
Detailed Index of Groups and Subgroups:
10 Механизмы дизеля

1001 10 1 Установка двигателя 12
Система питания

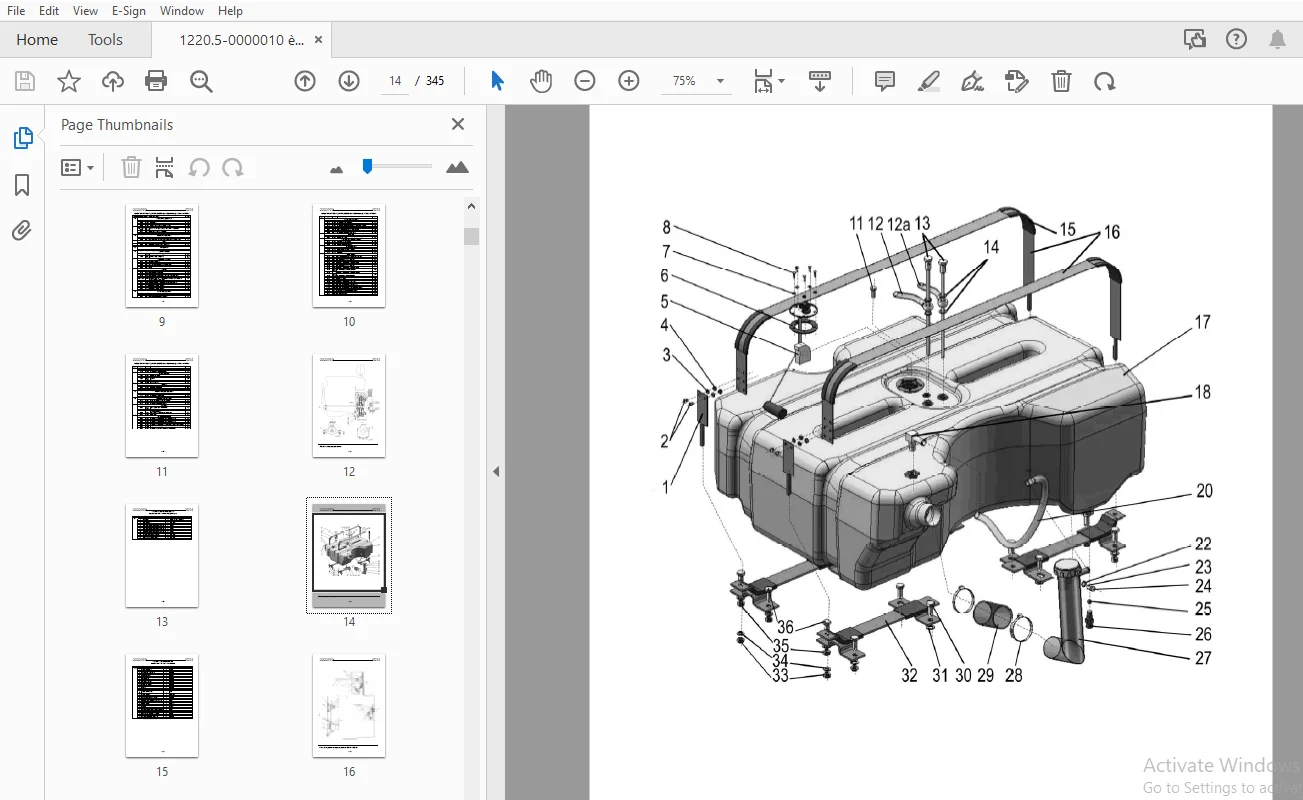

1101 11 1 Бак топливный 14
1108 11 2 Управление подачей топлива 1221 4-1108000 16
1108 11 3 Управление подачей топлива 952 4-1108000 18
1109 11 4 Установка воздухоочистителя 20
1117 11 5 Установка топливного фильтра 22
Система выпуска газа

1201 12 1 Установка бака системы SCR (1220 5-1201010) 24
1201 12 2 Установка бака системы SCR (1220 5Р-1201010/-А) 26
1204 12 3 Система подачи (1220 5-1204010) 28
1204 12 4 Система подачи (1220 5Р-1204010) 30
1205 12 5 Установка глушителя (1220 5-1205005) 32
1205 12 6 Установка глушителя (1220 5Р-1205005/-А) 34
1209 12 7 Система подогрева бака (1220 5-1209010) 36
1209 12 8 Система подогрева бака (1220 5Р-1209010) 38
Система охлаждения

1301 13 1 Блок охлаждения 40
1309 13 2 Ограждение вентилятора 42
1317 13 3 Установка охладителя 44
Сцепление

1601 16 1 Установка сцепления 46
1601 16 2 Корпус сцепления 48
1601 16 3 Корпус сцепления 50
1602 16 4 Управление сцеплением 54
Коробка передач

1701 17 1 Коробка передач 112-1700010-А (16F+8R) 56
1701 17 2 Коробка передач Вал первичный 58
1701 17 3 Коробка передач Вал вторичный 60
1701 17 4 Коробка передач Вал промежуточный 62
1701 17 5 Вал пониженных передач 64
1702 17 6 Механизм управления коробкой передач 66
1701 17 7 Коробка передач 1222-1700010-02/-05 (24F+12R) 70
1701 17 8 Вал первичный 72
1701 17 9 Вал промежуточный 74
1701 17 10 Вал пониженных передач и заднего хода 76
1701 17 11 Вал блока шестерен 80
1701 17 12 Вал вторичный 82
1702 17 13 Механизм управления коробкой передач 84
1704 17 14 Привод насоса 88
1716 17 15 Фильтр 90
1737 17 16 Фильтр-распределитель 92
1706 17 17-17 19 Установка ходоуменьшителя 94
Привод ПВМ

1802 18 1 Привод переднего ведущего моста 98
Привод карданный

2203 22 1 Привод карданный 102
2210 22 2 Ограждение 104
Передний ведущий мост

2300 23 1 Передний ведущий мост 822-2300020 106
2302 23 2 Шестерня 108
2303 23 3 Дифференциал 110
2308 23 4 Редуктор конечной передачи ПВМ 112
Задний мост

2401,2403,2407 24 1, 24 2 Задний мост Дифференциал Конечные передачи 116
2401 24 3 Конечная передача (смазка) 122
2409 24 4 Механизм блокировки дифференциала 124
2409 24 5 Механизм блокировки дифференциала «мокрого» типа 126
Устройство прицепное

2707 27 1 Тягово-сцепное устройство 128
2707 27 2 Тягово-сцепное устройство (варианты комплектации) 130
Рама

2801 28 1 Полурама 132
2807 28 2 Крюк прицепной К1220-2807010-А 134
2807 28 3 Крюк прицепной К1220-2807010-А (варианты исполнения) 136
Тяга рулевая

3003 30 1 Тяга рулевая 138
Колеса и ступицы

3101 31 1, 31 2 Колеса передние ведущие 140
3107 31 3, 31 4 Колеса задние ведущие 142, 144
Управление рулевое

3401 34 1 Колонка рулевая 146
3401 34 2 Кардан 148
3407 34 3 Рулевое управление 1025 5-3400010 150
3405 34 4 Гидроцилиндр Ц63 (63×30-200) 154
3407 34 5 Бак 156
Тормоза

3502 35 1 Тормоза 158
3503 35 2 Управление тормозами 160
3502 35 3 Тормоза «мокрые» 162
3503 35 4 Управление тормозами рабочими «мокрого» типа 164
3504, 3507 35 5 Тормоз стояночный Управление стояночным тормозом 166
3504, 3507 35 6 Тормоз стояночный Управление стояночным тормозом (для «мокрых» тормозов) 168
3506 35 7 Пневмопривод 1220-3506005 (однопроводный) 170
3506 35 8 Пневмопривод 1220-3506505 (двухпроводный) 172
3514 35 9 Кран тормозной 174
3521 35 10 Головка соединительная 175
3521 35 11 Головка соединительная 176
3521 35 12 Головка соединительная 177
3509 35 13 Компрессор 178
Электрооборудование

3700 37 1 Электрооборудование двигателя 180
3700 37 2 Электрооборудование трансмиссии 182
3700 37 3 Электрооборудование кабины 184
3703 37 4 Установка аккумуляторных батарей 186
3711 37 5 Установка фар дорожных 188
3711 37 6 Установка фар рабочих 190
3712 37 7 Установка фонарей передних с рабочими фарами 192
3716 37 8 Установка фонарей задних 194
3730 37 9 Электрооборудование отопителя 196
3730 37 10 Электрооборудование кондиционера 197
3738 37 11 Установка маяка сигнального 198
3738 37 12 Установка фонарей автопоезда 200
Приборы

3805 38 1 Щиток приборов Установка щитка приборов 202
3805 38 2 Щиток приборов 204
Инструмент и принадлежности

3901 39 1 Инструмент оператора 206
3912 39 2 Аптечка 207
3919 39 3 Ящик инструментальный 208
Отбор мощности

4202 42 1 Вал отбора мощности задний 210
4202 42 2 Вал отбора мощности задний 214
4216 42 3 Управление задним валом отбора мощности 216
4235 42 4 Балласт 218
Гидросистема

4604 46 1 Навесное устройство с гидроподъемником 220
4605 46 2 Навесное устройство 224
4607 46 3 Гидросистема Р1221-4600010 228
4607 46 4 Гидросистема Р1221-4600010 (продолжение) 229
4607 46 5 Корпус гидросистемы Р1221-4600015 232
4607 46 6 Корпус гидросистемы Р1221-4600015 (продолжение) 233
4607 46 7 Гидросистема Е1221-4600010 236
4607 46 8а, 46 8б Корпус гидросистемы Е1221-4600015 238
4607 46 9а, 46 9б Гидросистема Р920-4600010-01 242
4607 46 10а, 46 10б Корпус гидросистемы Р920-4600015-01 246
4607 46 11а, 46 11б Гидросистема 920-4600010-01 250
4607 46 12 Корпус гидросистемы 952-4600015-08 254
4604 46 13 Привод насоса 258
4607 46 14 Управление гидрораспределителем (РП70, RS 213 Mita) 260
4607 46 15 Корпус гидросистемы и фильтр 262
М036 50Б 46 16 Муфта быстросоединяемая 264
РП70 46 17 Гидрораспределитель РП70-1221 1 266
РП70 16 18 Гидрораспределитель РП70-622 1 267
РП70 46 19 Гидрораспределитель РП70 (продолжение) 268
4625 46 20 Цилиндр гидроподъемника 271
4634 46 21 Распределитель гидроподъемника 272
4635 46 22 Управление гидроподъемником 274
4635 46 23 Гидроподъемник 278
4635 46 24 Гидроподъемник Е1221-4635010 280
Стеклоочистители

5205 52 1 Установка стеклоочистителя 282
5208 52 3 Установка стеклоомывателя 283
Кабина трактора

6700 67 1 Кабина трактора 284
6700 67 2 Кабина трактора 288
6700 67 3, 67 4 Крыша 290
6700 67 5 Панели 292
6708 67 6 Двери кабины 294
Сиденье

6800 68 1 Сиденье оператора 296
6804 68 2 Сиденье оператора 300
6801 68 3 Подвеска сиденья 302
6809 68 4 Сиденье дополнительное 306
Система кондиционирования

8100 81 1 Установка кондиционера 308
8114 81 2 Установка компрессора 310
8101 81 3 Отопитель 312
Принадлежности кабины

8201 82 1 Зеркало заднего вида внутреннее 316
8201 82 2 Зеркало заднего вида боковое 316
8204 82 3 Козырек противосолнечный 316
Оперение

8400 84 1, 84 2 Облицовка 922 4-8400005-04 318
8403 84 3 Крылья передних колес 322
8403 84 4 Крылья передние (для ПВМ с удлиненными рукавами) 324
8405 84 5 Подножка 326
Система управления

8700 87 1 Управление двигателем (1025 5-8700910-М) 328
8700 87 2 Управление двигателем (1025 5-8700910-М) (продолжение) 329
8700 87 3 Управление двигателем (1025 5-8700910-Е) 332
8700 87 4 Управление двигателем (1025 5-8700910-Е) (продолжение) 333
8700 87 5 Управление ПВМ, БД заднего моста и ВОМ (с КП 16Fx8R) 336
8700 87 6 Управление ПВМ, БД заднего моста, задним ВОМ и редуктором (с КП 24Fx12R) 340
8700 87 7 Управление задним навесным устройством 342
