BELARUS 80Х/80Х.1/100Х КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ – PDF

Description

BELARUS 80Х/80Х.1/100Х КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 2012 – PDF DOWNLOAD

FILE DETAILS:

BELARUS 80Х/80Х.1/100Х КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 2012 – PDF DOWNLOAD

Language : Russian
Pages : 206
Downloadable : Yes
File Type : PDF

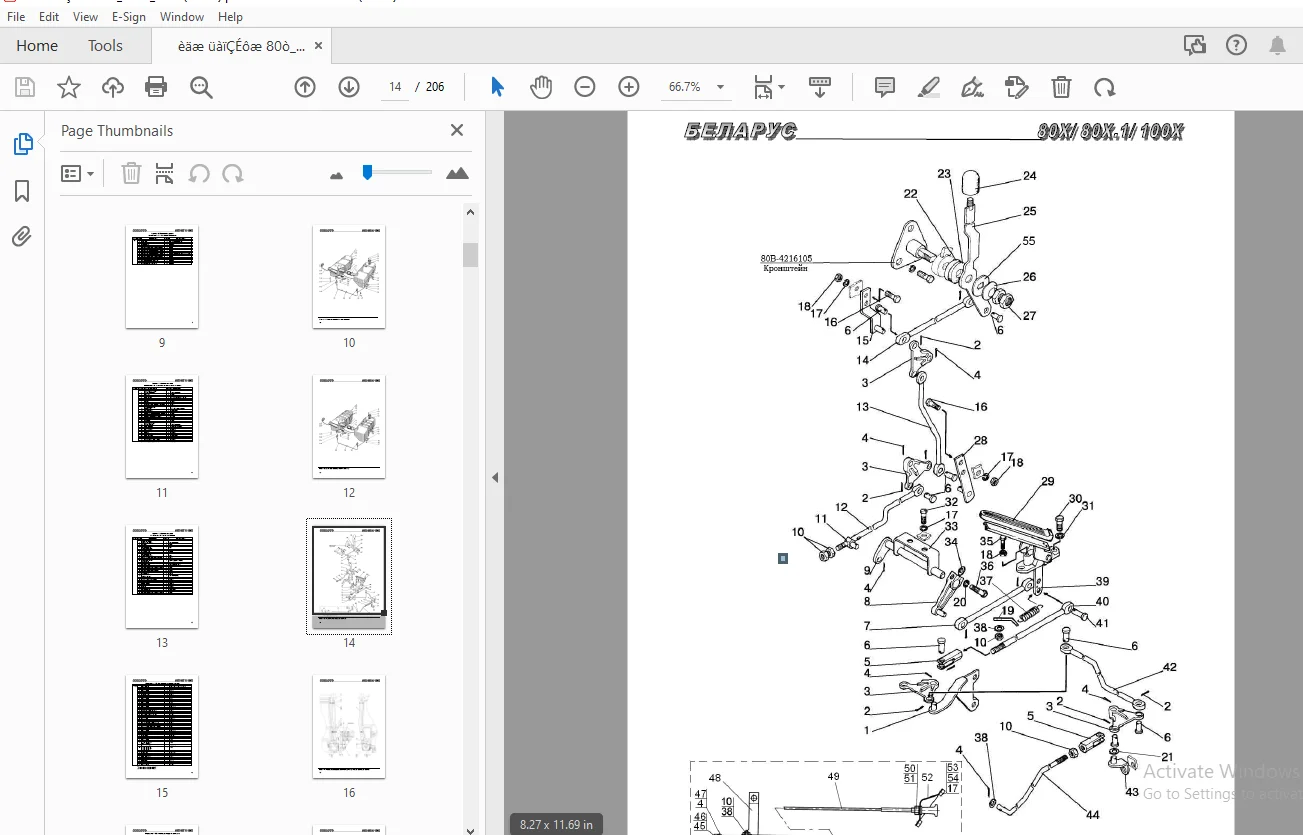

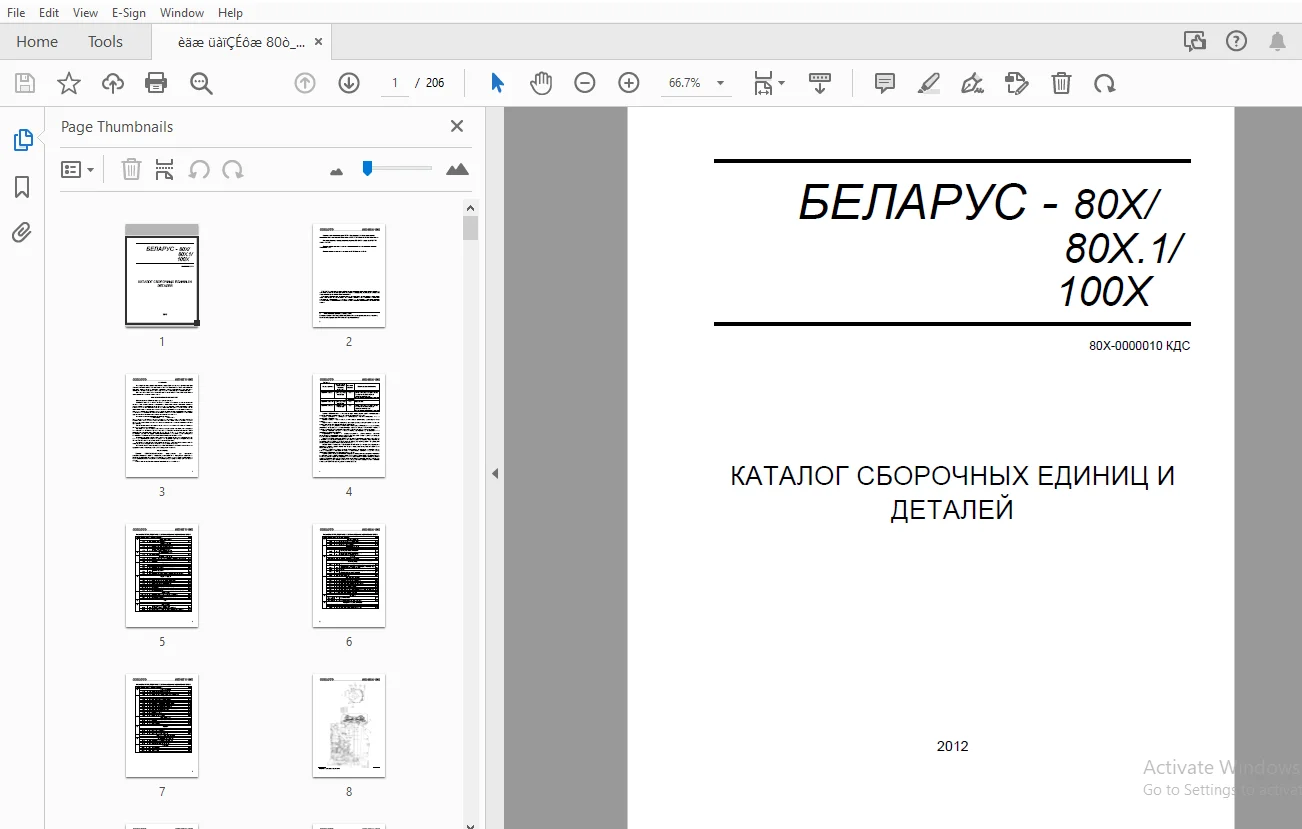

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

BELARUS 80Х/80Х.1/100Х КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 2012 – PDF DOWNLOAD

Механизмы дизеля

• 10.1 Установка двигателя – стр. 8

Система питания

• 11.1 Баки топливные (металлические) – стр. 10
• 11.2 Баки топливные (пластмассовые) – стр. 12
• 11.3 Управление подачей топлива – стр. 14
• 11.4 Установка воздухоочистителя (для тракторов “Беларус-100Х”) – стр. 16

Система выпуска газа

• 12.1 Глушитель – стр. 18

Система охлаждения

• 13.1 Блок охлаждения (для тракторов “Беларус-80Х/80Х.1”) – стр. 20
• 13.2 Блок охлаждения (для тракторов “Беларус-100Х”) – стр. 22
• 13.3 Шторка – стр. 24

Сцепление

• 16.1 Установка сцепления 240-1005009-03 – стр. 26
• 16.1а Установка сцепления 240-1005009-06 – стр. 28
• 16.2 Корпус сцепления – стр. 30
• 16.3 Корпус сцепления. Отводка – стр. 32
• 16.4 Корпус сцепления (привод ВОМ, привод насоса гидросистемы навески) – стр. 34
• 16.5 Корпус сцепления. Привод ВОМ (nдв=2200 об/мин) – стр. 36
• 16.6 Управление сцеплением – стр. 38

Коробка передач

• 17.1 Механический понижающий редуктор – стр. 40
• 17.2 Управление механическим редуктором – стр. 42
• 17.3 Коробка передач. Корпус коробки передач – стр. 44
• 17.4 Вал первичный. Вал вторичный – стр. 46
• 17.5 Вал внутренний. Вал промежуточный – стр. 48
• 17.6 Вал первой передачи и заднего хода – стр. 50
• 17.7 Редуктор – стр. 52
• 17.8 Коробка передач с рычагом переключения по центру – стр. 54
• 17.9 Ходоувеличитель – стр. 56

Задний мост

• 24.1 Корпус заднего моста. Конечная передача – стр. 58
• 24.2 Механизм блокировки дифференциала – стр. 60
• 24.3 Редуктор бортовой – стр. 62
• 24.4 Проставка – стр. 64

Рама

• 28.1 Полурама – стр. 66

Тяга рулевая

• 30.1 Ось передняя и тяга рулевая (для тракторов “Беларус-80Х.1/100Х”) – стр. 68
• 30.2 Ось передняя (для тракторов “Беларус-80Х.1/100Х”) – стр. 70
• 30.3 Установка переднего колеса – стр. 72

Колеса и ступицы

• 31.1 Колесо переднее направляющее – стр. 74
• 31.2 Колеса передние направляющие. Ступицы передних колес – стр. 76
• 31.3 Колеса задние ведущие – стр. 78

Управление рулевое

• 34.1 Колонка рулевая – стр. 80
• 34.2 Механизм поворота – стр. 82
• 34.3 Арматура рулевого управления (для тракторов “Беларус-80Х/80Х.1”) – стр. 84
• 34.4 Арматура рулевого управления (для тракторов “Беларус-100Х”) – стр. 86

Тормоза

• 35.1 Тормоза. Управление тормозами – стр. 88
• 35.2 Тормоз стояночный. Управление стояночным тормозом – стр. 90
• 35.3 Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа (80-3506005-05) – стр. 92
• 35.4 Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа (80-3506005-09) – стр. 94
• 35.5 Баллон – стр. 96
• 35.6 Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа (100Х-3506005) – стр. 98
• 35.7 Баллон – стр. 100
• 35.8 Кран тормозной – стр. 102

Электрооборудование

• 37.1 Электрооборудование двигателя – стр. 104
• 37.2 Электрооборудование трансмиссии – стр. 106
• 37.3 Электрооборудование кабины – стр. 108
• 37.4 Установка фар дорожных (950-3700020) – стр. 110
• 37.5 Установка фар рабочих – стр. 112
• 37.6 Установка фонарей передних – стр. 114
• 37.7 Установка фонарей задних – стр. 116
• 37.8 Установка батарей аккумуляторных (система запуска 12В) – стр. 118
• 37.9 Электрооборудование отопителя – стр. 119
• 37.10 Установка стеклоочистителя – стр. 120
• 37.11 Установка стеклоомывателя – стр. 122

Приборы

• 38.1 Щиток приборов – стр. 124
• 38.2 Щиток приборов в развернутом виде – стр. 125

Инструмент и принадлежности

• 39.1 Инструмент оператора – стр. 128
• 39.2 Аптечка – стр. 129
• 39.3 Установка ящика инструментального – стр. 130

Отбор мощности

• 42.1 Вал отбора мощности задний – стр. 132
• 42.2 Вал отбора мощности боковой – стр. 136
• 42.3 Управление задним валом отбора мощности – стр. 138

Гидросистема

• 46.1 Механизм задней навески – стр. 140
• 46.2 Гидросистема Р90-4600010-03 – стр. 144
• 46.3 Корпус гидросистемы Р85-4600015-04 – стр. 146
• 46.4 Гидросистема 80-4600010-04 – стр. 150
• 46.5 Корпус гидросистемы 80-4600015-04 – стр. 152
• 46.6 Корпус гидросистемы и фильтр – стр. 154
• 46.7 Гидрораспределитель РП70-890 – стр. 156
• 46.8 Управление гидрораспределителем РП70 – стр. 160
• 46.9 Гидрораспределитель Р80 – стр. 162
• 46.10 Управление гидрораспределителем Р80 – стр. 166
• 46.11 Привод насоса – стр. 168
• 46.12 Муфта быстросоединяемая – стр. 169
• 46.13 Механизм фиксации – стр. 170

Кабина трактора

• 67.1 Кабина трактора. Крылья задние – стр. 172
• 67.2 Крыша – стр. 176
• 67.3 Установка крыши – стр. 176
• 67.4 Пол кабины – стр. 178
• 67.5 Двери кабины – стр. 180

Сиденье

• 68.1 Сиденье оператора – стр. 182
• 68.2 Сиденье оператора – стр. 186
• 68.3 Подвеска сиденья – стр. 188
• 68.4 Сиденье дополнительное – стр. 192

Система кондиционирования

• 81.1 Отопитель – стр. 194

Принадлежности кабины

• 82.1 Зеркало заднего вида внутреннее – стр. 198
• 82.2 Зеркало заднего вида боковое – стр. 198
• 82.3 Козырек противосолнечный – стр. 198

Оперение

• 84.1 Облицовка – стр. 200
• 84.2 Крылья передние – стр. 202
• 84.3 Подножка – стр. 204
• 84.4 Подножка специальная – стр. 206
