BT LR 2.0 Quality Parts Manual – PDF DOWNLOAD

Description

BT LR 2.0 Quality Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT LR 2.0 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 82
Downloadable : Yes
File Type : PDF
Size: 6.04 MB

TABLE OF CONTENTS:

BT LR 2.0 Quality Parts Manual – PDF DOWNLOAD

Valid for machine number – 320112AA-
Ordering number – 165125
Date – 1999-06-10 / ESDF
Language – GB; SE; DE; FR

0000 Chassis
Chassi; Rahmen; Chassis
0340-002 Inspection covers
Huvar/luckor; Hauben/Tueren; Couvercles
0340-039 Inspection covers
Huvar/luckor; Hauben/Tueren; Couvercles
0350-012 Support / stabilization arms
Stödben/stabilisator; Stützbein / stabilisator; Bras porteurs
0380-038 Fork frame
Gaffelstomme (Låglyftande); Gabelgeruest (Niederhubwagen); Tablier porte-fourch
0390-002 Battery compartment parts
Batteriutrymmen/fästen; Batteriraum/Befestigung; Compartiment
0450-008 Motor fixation points
Motorupphängning/fästen; Motoraufhängung / Halterung; Points de fixation moteur
0620-001 Seat cusions / back rest
Förarstol/dynor; Fahrersitz / Kissen; Coussins de siege / dossier
0640-002 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungsorgane für fahrer (mech); Commandes ( mecanique )
0670-001 Wall / floor covering
Hyttklädsel/golvmatta; Innenverkleidung Wand / Boden; Tapis / coussin de tete et d´accoudoir

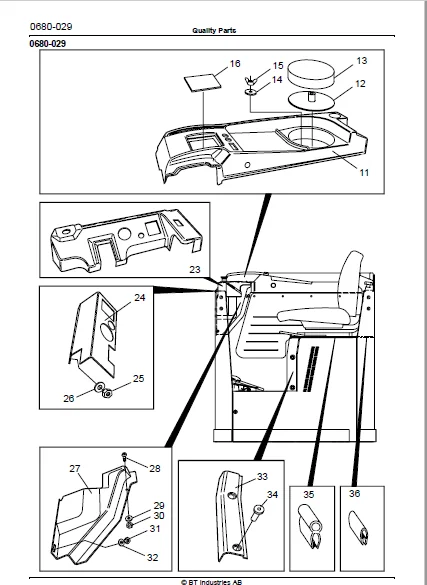

0680-029 Internal fittings
Inredningsdetaljer; Einrichtungsteile; Accessoires interieurs
0810-001 Overhead guard
Skyddsbåge/tak; Dachbügel / Dach; Toit de protection
0840-003 Driver protection
Förarskydd; Fahrersschutz; Protection de cariste
0850-022 Signs, warnings
Skyltar, varningar; Schilder, Warnzeichen; Vignette, avertissement
1000 Drive motor
Motorprimär; Antriebsmotor; Moteur de traction
1700-002 Electrical drive motor
Elektrisk drivmotor; Elektrofahrmotor; Moteur electrique
2000 Drive gear/Transmission
Kraftöverföring/drivväxel; Kraftubertragung/Antriebsbetriebe; Groupe de
traction/Transmission
2550-002 Mechanical drive gear units
Drivaggregat/-växel; Antriebsaggregat / Getriebe; Groupe de traction
Quality Parts
© BT Industries AB
3000 Brake/Wheel system
Broms/hjul/band; Bremse/Räder/Band; Frein/Roues
3120-001 Master brake cylinder
Huvudbromscylinder/-ventil; Hauptbremszylinder/-ventil; Maitre cylindre
3130-001 Hoses, pipes and linkage
Rör-/slangledning, länkar; Rohr / Schlauch-leitung, gelenke; Tuyaux, flexibles connexions
3150-001 Brake cylinder
Hjulcylinder/klocka/ok; Radzylinder / Glocke / joch; Cylindre de frein
3160-004 Drum/disc brake assembly
Trumbroms, skivbroms; Trommel, Scheibenbremse; Moyeu de freinage
3300-003 Parking brake
Parkeringssystem; Feststellbremsanlage; Frein de parking
3320-001 Valve
Ventil; Ventil; Soupape
3330-010 Hoses, pipes, chains, wires
Rör, slang, kedja, wire; Rohr, Schlauch, Kette, Seil; Tuyaux, flexibles, chaines, cables
3500-006 Wheels
Hjul; Räder; Roue
3530-002 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-010 Support/Swivel wheels
Stöd-/länkhjul; Stützrad/Gelenkrolle; Roue pivotante
4000 Steering system
Styrning; Steuerung; Systeme de direction
4110-003 Steering arm / wheel / lever Electrical steering
Manöverreglage arm/ratt/spak; Steuerarm, Lenkrad / Hebel; Bras / roue / levier de Direction
4170-002 Steering Chain / linkage / wire
Styrkedja/länkar/wire; Steuergelenke / Kette / Stahlseil; Cable/fixation chaine de direction
4180-006 Steering bearings, radial bearing
Styrlagring, styrlager/krans (radial); Führungslager, lenkkranz; Roulement direction
5000 Electrical system
Elsystem; Elektroanlage; Systeme electrique
5160-022 General alarm signal
Signal/larm (ljud/ljus); Warnungs- / alarmsignale ( ton / licht ); Arret d´urgence
5190-002 Battery cut out contactor / plug
Batterifrånskiljare, huvudkontaktor; Batterietrennung, hauptschütz; Interrupteur de batterie
5230-001 Voltage / battery indicator
Volt-/batteriindikator; Volt- / Batterieanzeige; Indicateur de batterie
5280-001 Indication lamps
Nivå-/läges/mätare/lampa; Niveau- / positions- / geber / lampe; Lampes d´indication
Quality Parts
© BT Industries AB
5310-003 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5320-004 Travel direction switch
Färdväljare; Richtungsschalter; Micro de direction
5330-002 Speed controls
Fartreglage; Geschwindigkeitsregle / Schalter; Regulateur de vitesse
5390-064 Control cables / harnesses
Manöverkablage; Steuerstromkabel / verkabelung; Câblage de commande
5430-002 Motor cables, resistors
Effektkablar, effektmotstånd; Leistungskabeln, Widerstand; Cables moteur, resistances
5440-002 Direction contactors
Riktningskontaktorer; Richtungsschütze; Contacteurs de direction
5460-008 Transistor panel Driving
Kraftelektronik transistor; Transistor paneel; Panneau transistor
5460-014 Transistor panel
Kraftelektronik transistor; Transistor paneel; Panneau transistor
5510-006 Micro switches
Mikrobrytare, manöverbrytare; Bedienungs- / Microschalter; Micro-switchs
5520-002 Relays
Relä; Relais; Relais
5610-002 Pump contactor
Pumpkontaktor; Schütz (pumpenmotor); Contacteur de pompe
5620-001 Servo pump contactor
Kontaktor (styrpumpsmotor); Schütz ( steuerungsmotor ); Contacteur de servo
5710-002 PCBs logic card / box
Styrkort (åkning); Steuerkarte ( Fahren ); Boite / carte de lougique
5750-055 Safety / position / switches / sensors
Skydds-/läges-/brytare/givare; Schutz- / Positions- / Schalter / Geber; Capteur securite
5750-057 Safety / position / switches / sensors
Skydds-/läges-/brytare/givare; Schutz- / Positions- / Schalter / Geber; Capteur securite
5810-003 Pump motor
Pumpmotor; Pumpenmotor; Moteur de pompe
5830-005 Steering motor
Styrmotor; Steuerungsmotor; Module moteur de direction
6000 Hydraulic / pneumatic system
Hydraulik/pneumatik; Hydraulikanlage / pneumatik; Systeme
hydraulique / pneumatique
6100-022 Hydraulic unit
Hydraulikaggregat; Hydraulikaggregat; Unite hydraulique
6120-083 Hoses and pipes, connection, fixation
Rör-/slangledning, koppl., fastsättning; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6220-002 Control valve ( extra hydr.attachm. ) Control forklift
Riktningsventil tillsatsutrustning; Richtungsventil zusatsausrüstung; Valve manuelle
Quality Parts
© BT Industries AB
7000 Operating funktion – lifting mast/cylinder
Arbetsfunktion – lyftstativ/cylindrar; Arbeitsfunktion – Hubgerüst / zylinder;
Fonction de travail – mat / cylindre
7310-040 Lift cylinders
Lyftcylinder; Hubzylinder; Verin de levage
9000 Optionals / attachments
Tillbehör/extra utrustning; Zubehör / zusatsausrüstung; Options
9360-003 Extra lights
Extra belysning; Zusatzbeleuchtung; Eclairage supplementaire
9500-025 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire

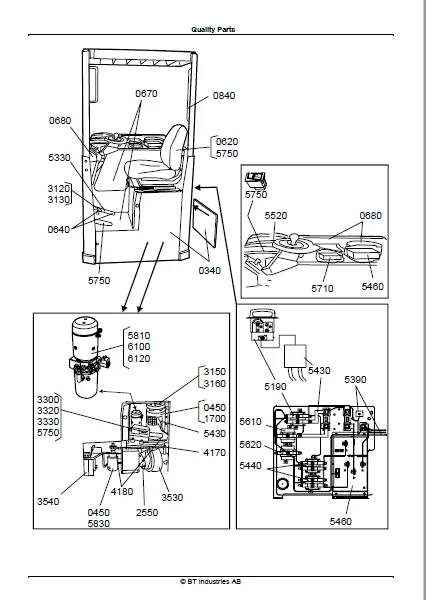

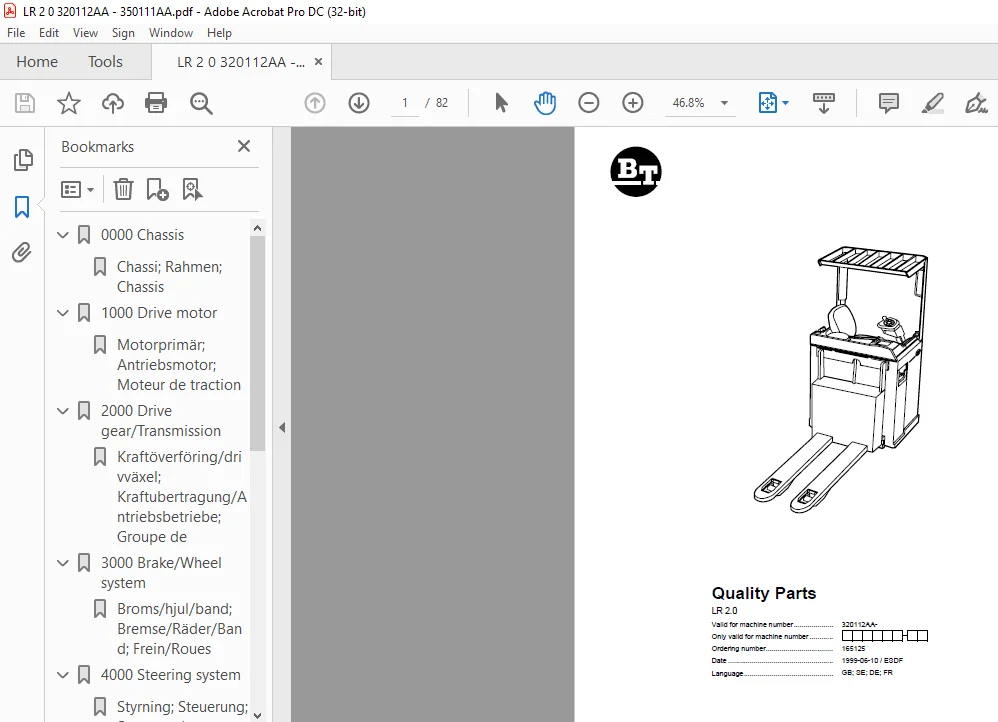

IMAGES PREVIEW OF THE MANUAL:

BT LR 2.0 QUALITY PARTS MANUAL – PDF DOWNLOAD:
