BT LSF 1250 Quality Parts Manual – PDF DOWNLOAD

Description

BT LSF 1250 Quality Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT LSF 1250 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 133
Downloadable : Yes
File Type : PDF
Size: 4.75 MB

TABLE OF CONTENTS:

BT LSF 1250 Quality Parts Manual – PDF DOWNLOAD

Ordering number – 177991
Date – 2000-04-19 / ESID
Language – GB; SE; DE; FR

0000 Chassis
Chassi; Chassis; Châssis
0340-062 Inspection covers ” BT ”
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0380-058 Fork frame (low lifters)
Gaffelstomme (låglyftare); Gabelchassis (Niederhubwagen); Châssis (transpalettes)
0390-026 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0450-020 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0560-010 Platform incl. fixing points
Åkplattform med infästning; Fahrerplattform mit Befestigung; Plateforme et fixations
0640-042 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0820-082 Finger/foot guards
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0830-004 Collision bumper/guards
Kollitionsbåge/-skydd; Anfahrschutzbügel; Bouclier pare-choc
0840-021 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0850-077 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants
1000 Motors
Motorer; Motoren; Moteurs
1710-006 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique

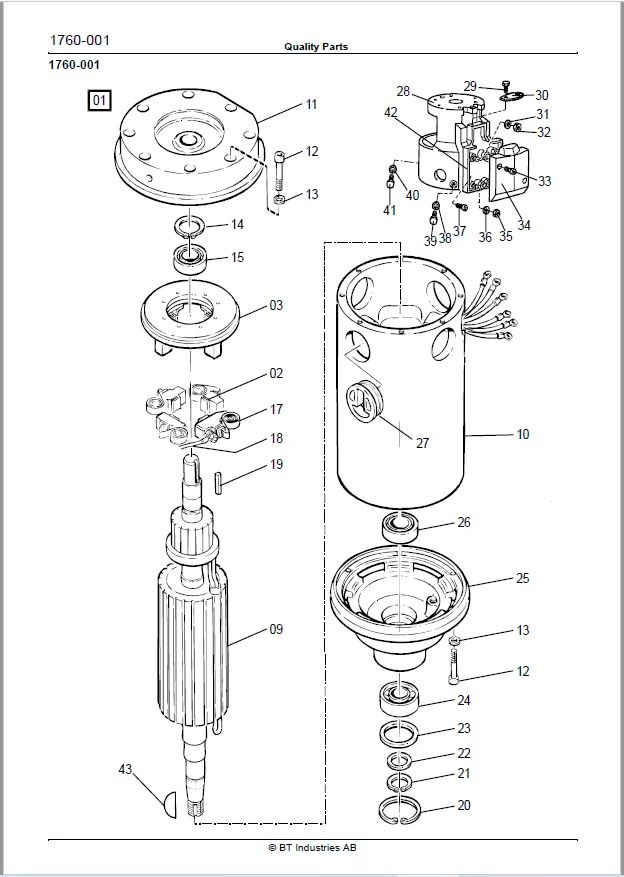

1760-001 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-017 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
Quality Parts
© BT Industries AB
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3370-014 Electromagnetic parking brake
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3500-018 Wheels Singel wheel
Hjul; Räder; Roues
3500-019 Wheels Bogiewheel
Hjul; Räder; Roues
3530-019 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-021 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4110-083 Steering arm / wheel / lever Machine with driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction

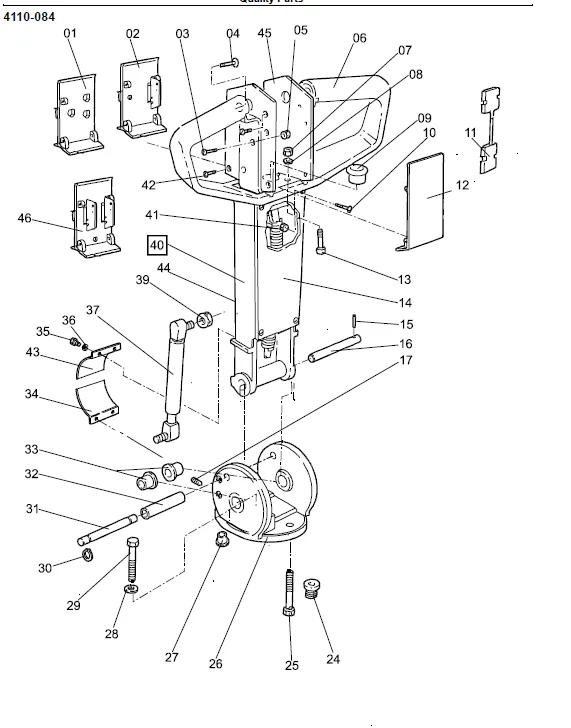

4110-084 Steering arm / wheel / lever Machine without driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-025 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-019 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5200-007 Instrument panel, display
Instrumentpanel, display; Instrumentpanel, Display; Tableau de bord, afficheur
5310-025 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5330-029 Speed control
Fartreglering; Geschwindigkeitsreglung; Régulation de vitesse
5390-076 Driving function harnesses/ fuse
Åkfunktionskablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5430-044 Drive motor cables/resistors/fuses
Drivmotorkablar/-motstånd/-säkring; Fahrmotorkabel/-widerstand/-sicherung; Câbles/résitances/fusible
moteur de traction
5440-010 Direction contactors
Riktningskontaktorer; Richtungskontaktoren; Contacteurs de direction
Quality Parts
© BT Industries AB
5510-031 Work function micro switches, potentiometers Cold stores
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5510-032 Work function micro switches, potentiometers
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5510-037 Work function micro switches, potentiometers Electric lifting / sinking
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5610-008 Pump contactor
Pumpkontaktor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5710-026 Drive/multi-function PCBs
Elektronikkort åkning/kombination; Elektronikkarten Fahren/kombination; Cartes électroniques
déplacement/combinaison
5850-001 Positioning probes/ sensors Powertrac
Positioneringsgivare/-sensor; Positionsgeber/-sensor; Capteurs de positionnement
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-036 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6200-002 Hydraulic system chassi mounted Standard design
Hydraulsystem chassimonterat; Hydraulikanlage Chassis; Système hydraulique châssis
6200-004 Hydraulic system chassi mounted Electric lifting / sinking
Hydraulsystem chassimonterat; Hydraulikanlage Chassis; Système hydraulique châssis
6300-002 Hydraulic system mast mounted
Hydraulsystem stativmonterat; Hydraulikanlage Hubeinrichtung; Système hydraulique mât
6320-001 Mast hydraulic lines Duplex tele
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6320-002 Mast hydraulic lines Simplex
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6320-003 Mast hydraulic lines Duplex HiLo
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6320-004 Mast hydraulic lines Triplex Hi-Lo
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6610-002 Main lift cylinders Duplex Tele
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-003 Main lift cylinders Simplex
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-004 Main lift cylinders Duplex HiLo
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6620-001 Free lift cylinder Duplex HiLo
Frilyftscylinder; Freihubzylinder; Vérin de levée libre
6620-002 Free lift cylinder Triplex Hi-Lo
Frilyftscylinder; Freihubzylinder; Vérin de levée libre
Quality Parts
© BT Industries AB
6630-002 Support arm/ initial lift cylinders
Stödbens/ initiallyftcylinder; Stützarm-/ Initialhubzylinder; Vérin de bras- support/ levée initiale
6680-005 Powertrak cylinder
Powertrak cylinder; Powertrak Zylinder; Vérin TGP (Traction Grande Puissance)
7000 Work function – lifting masts
Arbetsfunktion – lyftstativ; Arbeitsfunktion – Hubgerüste; Fonction de travail
– mâts de levage
7100-001 Main mast Duplex Tele
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal
7100-002 Main mast Simplex
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal
7100-003 Main mast Duplex HiLo
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal
7100-004 Main mast Triplex Hi-Lo
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal
7190-013 Main mast suspension
Huvudstativinfästning; Befestigung Haupthubgerüst; Suspension mât principal
7420-115s Fork carriage unit, integrated sideshift, fork spread
Gaffelvagn med sideshift/gaffelspridning; Gabelwagen/-mit Seitenschieber/Zinkenverstellung; Tablier
porte-fourches/de déplacement latéral, écarteur de fourche intégré
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9500-055 Other extra equipment Writing table
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-056 Other extra equipment Load support
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-059 Other extra equipment Overhead guard
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9550-005 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Equipement de changement batterie

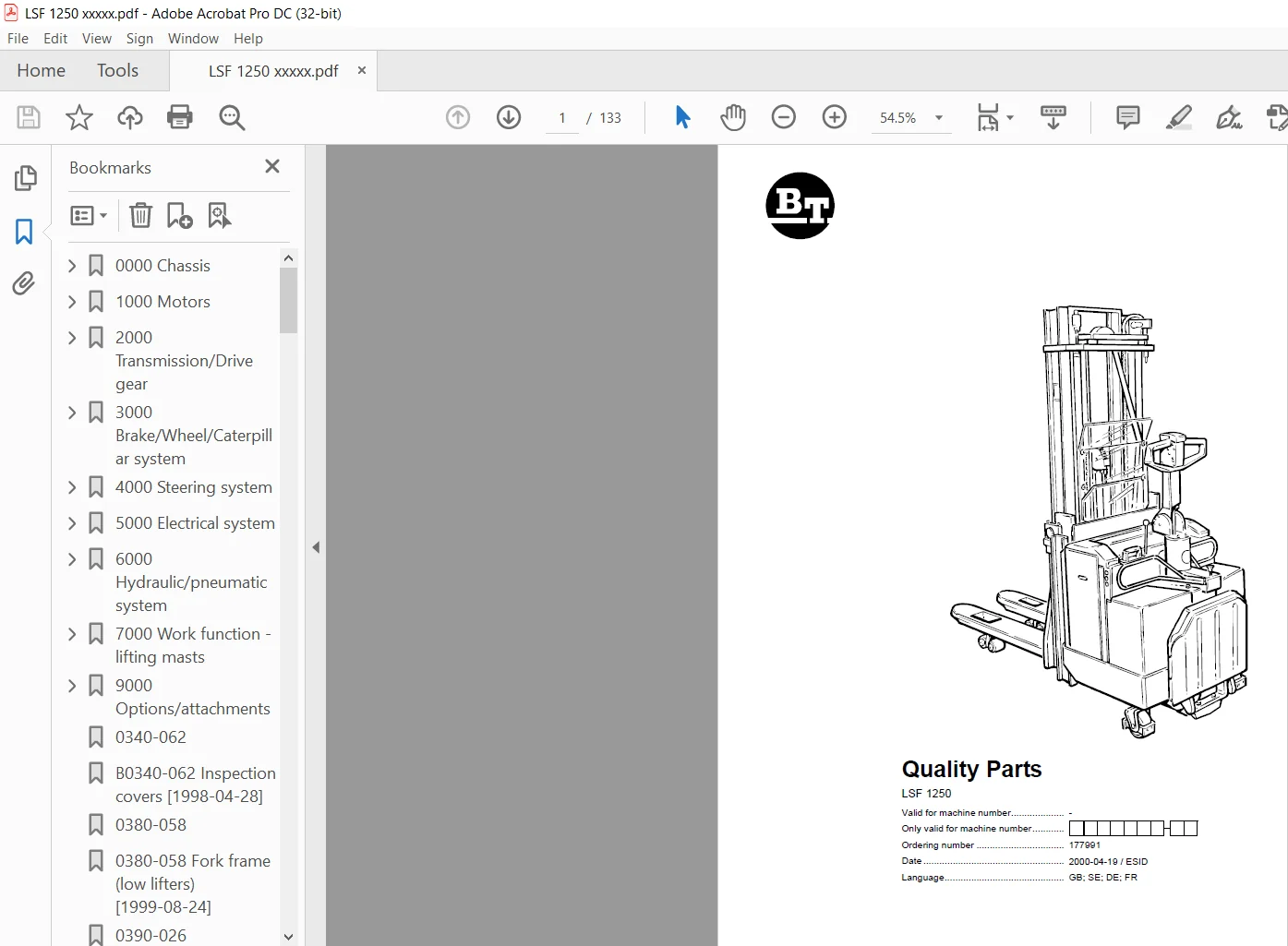

IMAGES PREVIEW OF THE MANUAL:

BT LSF 1250 QUALITY PARTS MANUAL – PDF DOWNLOAD:

PLEASE NOTE:

• This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
• Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
