BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

Description

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 135
Downloadable : Yes
File Type : PDF
Size: 6.48 MB

TABLE OF CONTENTS:

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

Valid for machine number – 336996AA-
Ordering number – 170113
Date – 1999-04-12 / ESDF
Language – GB; SE; DE; FR

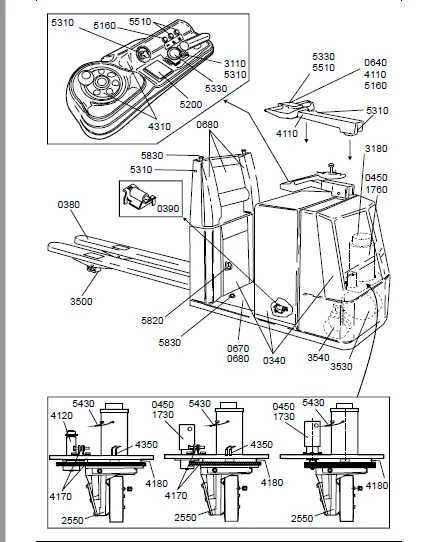

0000 Chassis
Chassi; Rahmen; Chassis

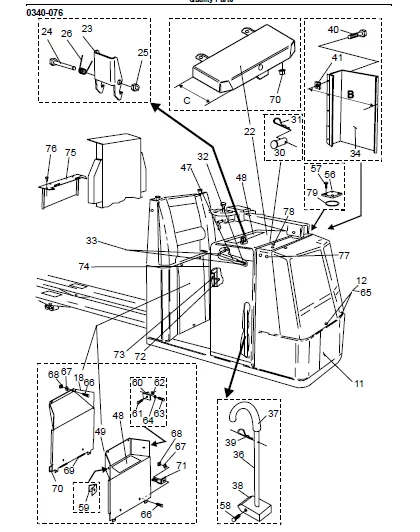

0340-076 Inspection covers
Huvar/luckor; Hauben/Tueren; Couvercles
0340-078 Inspection covers
Huvar/luckor; Hauben/Tueren; Couvercles
0380-042 Fork frame
Gaffelstomme (Låglyftande); Gabelgeruest (Niederhubwagen); Tablier porte-fourch
0390-013 Battery compartment parts
Batteriutrymmen/fästen; Batteriraum/Befestigung; Compartiment
0450-023 Motor fixation points
Motorupphängning/fästen; Motoraufhängung / Halterung; Points de fixation moteur
0450-024 Motor fixation points
Motorupphängning/fästen; Motoraufhängung / Halterung; Points de fixation moteur
0450-025 Motor fixation points
Motorupphängning/fästen; Motoraufhängung / Halterung; Points de fixation moteur
0640-007 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungsorgane für fahrer (mech); Commandes ( mecanique )
0670-004 Wall / floor covering
Hyttklädsel/golvmatta; Innenverkleidung Wand / Boden; Tapis / coussin de tete et d´accoudoir
0680-023 Internal fittings
Inredningsdetaljer; Einrichtungsteile; Accessoires interieurs
0840-013 Driver protection
Förarskydd; Fahrersschutz; Protection de cariste
0850-027 Signs, warnings
Skyltar, varningar; Schilder, Warnzeichen; Vignette, avertissement
1000 Drive motor
Motorprimär; Antriebsmotor; Moteur de traction
1710-013 Pump motor
Pumpmotor; Pumpenmotor; Moteur de pompe
1730-004 Steering motor
Styrmotor; Steuerungsmotor; Module moteur de direction
1730-005 Steering motor
Styrmotor; Steuerungsmotor; Module moteur de direction
1760-009 Electrical drive motor
Elektrisk drivmotor; Elektrofahrmotor; Moteur electrique
Quality Parts
© BT Industries AB
2000 Drive gear/Transmission
Kraftöverföring/drivväxel; Kraftubertragung/Antriebsbetriebe; Groupe de
traction/Transmission
2550-005 Mechanical drive gear units
Drivaggregat/-växel; Antriebsaggregat / Getriebe; Groupe de traction
2550-020 Mechanical drive gear units
Drivaggregat/-växel; Antriebsaggregat / Getriebe; Groupe de traction
3000 Brake/Wheel system
Broms/hjul/band; Bremse/Räder/Band; Frein/Roues
3110-005 Brake controls, brake system
Bromsreglage, färdbromssystem; Bremsregelung, Betriebsbremssystem; Commandes, systeme de
freinage
3180-004 Electrically controlled travel brake
El.reglerad färdbroms; Elektrisch geregelte Betriebsbremse; Frein de route électrique
3500-006 Wheels
Hjul; Räder; Roue
3530-015 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-025 Support/Swivel wheels
Stöd-/länkhjul; Stützrad/Gelenkrolle; Roue pivotante
4000 Steering system
Styrning; Steuerung; Systeme de direction
4110-044 Steering arm / wheel / lever
Manöverreglage arm/ratt/spak; Steuerarm, Lenkrad / Hebel; Bras / roue / levier de Direction
4120-009 Steering axle / gear
Styrväxel, styrrör/axel (styrsystem); Lenkerohr / achse, lenkgetribe; Colonne direction et pignon
4120-010 Steering axle / gear
Styrväxel, styrrör/axel (styrsystem); Lenkerohr / achse, lenkgetribe; Colonne direction et pignon
4170-003 Steering Chain / linkage / wire
Styrkedja/länkar/wire; Steuergelenke / Kette / Stahlseil; Cable/fixation chaine de direction
4170-004 Steering Chain / linkage / wire
Styrkedja/länkar/wire; Steuergelenke / Kette / Stahlseil; Cable/fixation chaine de direction
4180-013 Steering bearings, radial bearing
Styrlagring, styrlager/krans (radial); Führungslager, lenkkranz; Roulement direction
4180-014 Steering bearings, radial bearing
Styrlagring, styrlager/krans (radial); Führungslager, lenkkranz; Roulement direction
4310-003 Electric steering wheel/lever
Elektr. ratt/-spakstyrning; Elektro-lenkrad/-hebellenkung; Timon, volant, levier de direction
4350-003 Steering angle sensor
Styrvinkelgivare; Steuervinkelgeber; Capteur de commande angle
Quality Parts
© BT Industries AB
5000 Electrical system
Elsystem; Elektroanlage; Systeme electrique
5160-016 General alarm signal
Signal/larm (ljud/ljus); Warnungs- / alarmsignale ( ton / licht ); Arret d´urgence
5160-017 General alarm signal
Signal/larm (ljud/ljus); Warnungs- / alarmsignale ( ton / licht ); Arret d´urgence
5160-018 General alarm signal
Signal/larm (ljud/ljus); Warnungs- / alarmsignale ( ton / licht ); Arret d´urgence
5190-014 Battery cut out contactor / plug
Batterifrånskiljare, huvudkontaktor; Batterietrennung, hauptschütz; Interrupteur de batterie
5200-003 Instrument panel
Instrumentpanel; Armaturenbrett; Panneau des instruments
5200-009 Instrument panel
Instrumentpanel; Armaturenbrett; Panneau des instruments
5230-001 Voltage / battery indicator
Volt-/batteriindikator; Volt- / Batterieanzeige; Indicateur de batterie
5280-009 Indication lamps
Nivå-/läges/mätare/lampa; Niveau- / positions- / geber / lampe; Lampes d´indication
5310-003 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5310-008 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5310-011 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5310-012 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5310-019 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5310-022 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteurs depart/arret
5330-017 Speed controls
Fartreglage; Geschwindigkeitsregle / Schalter; Regulateur de vitesse
5330-027 Speed controls
Fartreglage; Geschwindigkeitsregle / Schalter; Regulateur de vitesse
5390-105 Control cables / harnesses
Manöverkablage; Steuerstromkabel / verkabelung; Câblage de commande
5390-108 Control cables / harnesses
Manöverkablage; Steuerstromkabel / verkabelung; Câblage de commande
5400-005 Electrical drive motor system
Effektsystem åkning; Leistungssystem fahrfunktion; Circuit moteur de traction
5430-029 Drive motor cables/resistors/fuse
Drivmotorkablar/-motstånd/-säkring; Fahrmotorkabel/-widwrstand/-sicherung; Câbles/résitances/fusible
moteur de traction
5440-009 Direction contactors
Riktningskontaktorer; Richtungsschütze; Contacteurs de direction
Quality Parts
© BT Industries AB
5460-015 Transistor panel
Kraftelektronik transistor; Transistor paneel; Panneau transistor
5510-017 Micro switches
Mikrobrytare, manöverbrytare; Bedienungs- / Microschalter; Micro-switchs
5510-018 Micro switches
Mikrobrytare, manöverbrytare; Bedienungs- / Microschalter; Micro-switchs
5510-022 Micro switches
Mikrobrytare, manöverbrytare; Bedienungs- / Microschalter; Micro-switchs
5610-007 Pump contactor
Pumpkontaktor; Schütz (pumpenmotor); Contacteur de pompe
5680-023 Motor/Battery cables
Motor/batterikablar; Motor/batterieverkabelung; Cables moteur/batterie
5680-024 Motor/Battery cables
Motor/batterikablar; Motor/batterieverkabelung; Cables moteur/batterie
5710-018 Logic card / box /combination
Elektronikkort åkning/kombination; Steuerkarte (Fahren) /kombination; Boite / carte de logique /combinaison
5710-019 Logic card / box /combination
Elektronikkort åkning/kombination; Steuerkarte (Fahren) /kombination; Boite / carte de logique /combinaison
5710-036 Logic card / box /combination
Elektronikkort åkning/kombination; Steuerkarte (Fahren) /kombination; Boite / carte de logique /combinaison
5810-024 Travel motion – switches/sensors
Åkrörelse -givare/sensor/brytare; Reisenbewegung -geber/fühler/schalter; Mouvement de déplacement
-capteur securite
5820-011 Safety lift/lower/reach movment – switch/sensor
Lyft/sänk/skjutrörelse – givare/sensor/brytare; Hebe/senken/scheiben – geber/fühler/schalter; Levage/
abaisser/pousser – capteur securite
5830-029 Safety switches / sensors
Säkerhetsgivare/sensorer; Sicherungs- geber / fühler; Capteur / rupteur securite
6000 Hydraulic / pneumatic system
Hydraulik/pneumatik; Hydraulikanlage / pneumatik; Systeme
hydraulique / pneumatique
6100-013 Hydraulic unit
Hydraulikaggregat; Hydraulikaggregat; Unite hydraulique
6100-024 Hydraulic unit
Hydraulikaggregat; Hydraulikaggregat; Unite hydraulique
6110-015 Hydraulic tank
Hydraultank; Hydraulikbehälter; Reservoir
6110-016 Hydraulic tank
Hydraultank; Hydraulikbehälter; Reservoir
6130-014 Filters and housing
Filter, filterhus; Filter, gehäuse; Filtres
Quality Parts
© BT Industries AB
6140-004 Hydraulic pump
Hydraulpump; Hydraulikpumpe; Pompe de hydraulique
6170-006 Pressure / flow contol valve
Tryck-/flödesventil; Druck- / Fliessventil; Valve de regulation
6170-008 Pressure / flow contol valve
Tryck-/flödesventil; Druck- / Fliessventil; Valve de regulation
6230-009 Chassis mounted hoses and pipes
Chassimonterade hydraulledningar; Rahmenmont. Schlauch und Rohre; Tuyaux, tube / montage de
chassis
6230-010 Chassis mounted hoses and pipes
Chassimonterade hydraulledningar; Rahmenmont. Schlauch und Rohre; Tuyaux, tube / montage de
chassis
6610-021 Main lift cylinder
Huvudlyftcylinder; Haupthubzylinder; Verin de levage, principal
9000 Optionals / attachments
Tillbehör/extra utrustning; Zubehör / zusatsausrüstung; Options
9130-006 Working cage
Arbetskorg; Arbeitskorb; Nacelle
9420-004 Truck log device, code locking device
Truck logg utrustning, kodlås; Truck Log System, Codesperre; Système Optigest, verrouillage (blocage)
code
9500-038 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire
9500-062 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire
9500-063 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire
9500-092 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire
9500-093 Extra mechanical equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Equip. mechanique supplemetaire
9550-003 Battery changing equipment
Batteribytesanordning; Batteriewechselvorrichtung; Changer de batterie
