BT OS 2.0 Forklift Spare Parts Manual PDF

Description

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

DESCRIPTION:

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages :78
Downloadable : Yes
File Type : PDF
Size:5.14 mb

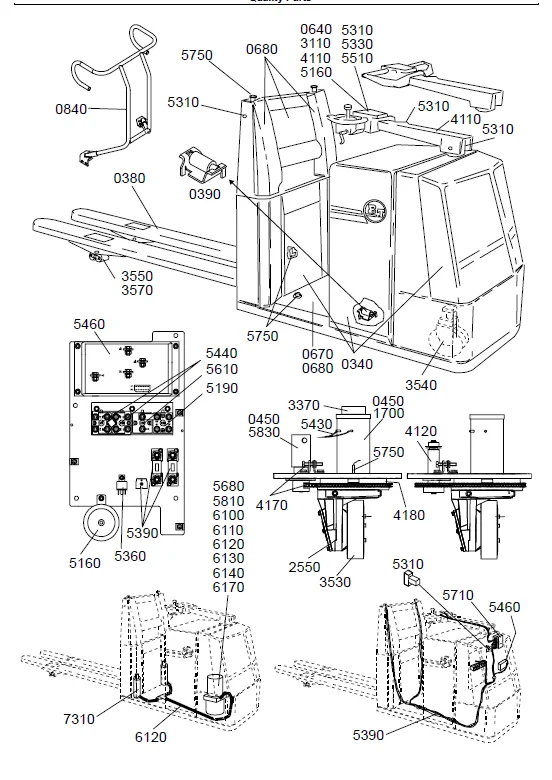

TABLE OF CONTENTS:

BT OS 2.0 Quality Parts Manual – PDF DOWNLOAD

Valid for machine number -256600AA-268926AA
Ordering number -143027
Date -1994-11-14 / ITS / ESIF
Language- GB; SE; DE; FR

0000 Chassi
Chassis; Chassis; Châssis

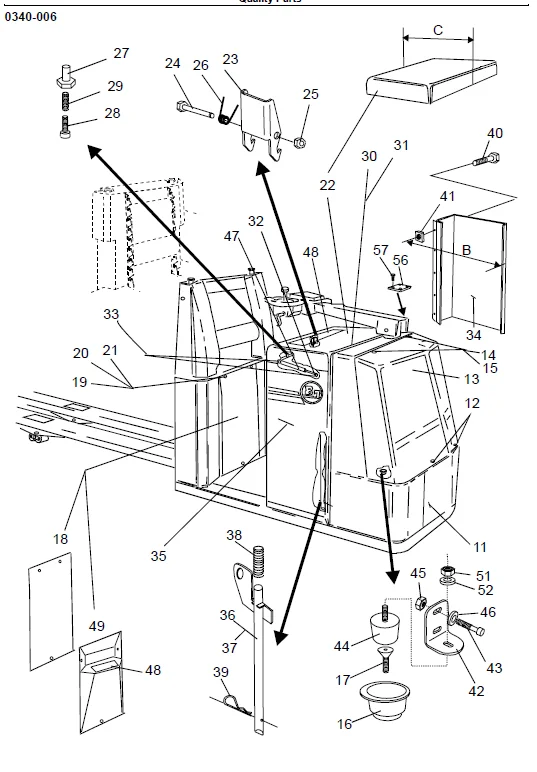

0340-006 Huvar, luckor
Inspection covers; Hauben, Abdeckungen; Capots, couvercles
0380-013 Gaffelstomme (låglyftare)
Fork frame (low lifters); Gabelchassis (Niederhubwagen); Châssis (transpalettes)
0390-006 Batteriutrymmesdelar
Battery compartment parts; Batterieraumteile; Pièce de compartiment batterie
0450-005 Motorupphängning/-fästen
Motor fixing points; Motoraufhängung/Halterung; Points de fixation moteur
0640-007 Förarreglage (mekaniskt) Manöverarmsstyrning
Driver controls ( mechanical ); Bedienungselemente (mech.); Commandes ( mécaniques )
0640-008 Förarreglage (mekaniskt) Ratt
Driver controls ( mechanical ); Bedienungselemente (mech.); Commandes ( mécaniques )
0670-003 Vägg-/golvklädsel
Wall/floor covering; Innenverkleidung Wand/Boden; Revêtement intérieur, tapis
0680-004 Inredningsdetaljer
Internal fittings; Einrichtungsteile; Accessoires intérieurs
0840-004 Förarskydd
Driver protection; Fahrerschutz; Protection de cariste
0840-007 Förarskydd Förarlyft
Driver protection; Fahrerschutz; Protection de cariste
1000 Motorprimär
Drive motor; Antriebsmotor; Moteur de traction
1700-005 Elektrisk åkmotor
Electric drive motor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Kraftöverföring/Drivväxel
Transmission/Drive gear; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-005 Drivaggregat/-växel Manöverarmsstyrning utan servo, Rattstyrning
Mechanical drive gear unit; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
3000 Broms-/Hjul/Bandsystem
Brake/Wheel/Caterpillar system; Brems-/Rad-/Bandsystem; Freins/
Roues/Chenilles
3110-001 Färdbromsreglage Vänster ratt
Travel brake controls; Betriebsbremsregelung; Commandes frein de route
3110-002 Färdbromsreglage Höger ratt
Travel brake controls; Betriebsbremsregelung; Commandes frein de route
3370-001 El-parkeringsbroms, magnetbroms
Electromagnetic parking brake; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3530-004 Drivhjul
Drive wheel; Antriebsrad; Roue motrice
3540-004 Stöd-/länkhjul
Support/castor wheels; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3550-007 Gaffel-/stödbenshjul Boggihjul
Fork/support arm wheels; Gabel-/Stützarmrollen; Roues bras-support
3570-017 Hjulinfästning/-upphängning
Wheel locating points; Radaufhängung; Point de fixation/suspension roues
4000 Styrsystem
Steering system; Steuer-/Lenksystem; Système de direction
4110-006 Styr- arm/ratt/spak Mekanisk styrning
Steering arm / wheel / lever; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4110-007 Styr- arm/ratt/spak Elektrisk styrning
Steering arm / wheel / lever; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4120-002 Styrrör/-axel, styrväxel
Steering column/gear; Lenksäule, Lenkgetriebe; Colonne direction et pignon
4170-003 Styrkedja/-länkar, wire Rattstyrning
Steering Chain / linkage / wire; Steuerkette/-gelenke/-stahlseil; Chaîne de direction, câble, fixation
4170-004 Styrkedja/-länkar, wire Manöverarmsstyrning utan servo
Steering Chain / linkage / wire; Steuerkette/-gelenke/-stahlseil; Chaîne de direction, câble, fixation
4180-004 Styrlagring/-krans
Steering bearings, radial bearing; Führungslagerung, Lenkkranz; Paliers de direction, paliers radials
5000 Elektriskt system
Electrical system; Elektroanlage; Système électrique
5160-005 Signal/larm (ljud-/ljus-)
General alarm signals (audible/visual); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/
lumineux), dispositifs dalarme’
5190-005 Batterifrånskiljare, huvudkontaktor
Battery cut out connector/contactor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5230-001 Volt-/batteri-indikator/-kontroll
Voltage/battery indicator/control; Volt- / Batterieanzeige; Indicateur-limiteur de batterie/tension
5280-005 Nivå-/lägesmätare/-lampa Rakt fram indikering
Level/position transducers/lamps; Niveau- /Positions-/-geber/-lampe; Capteur/lampes témoins de
niveau/position
5310-007 Start/stoppströmställare
Start/stop switch; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-008 Start/stoppströmställare
Start/stop switch; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-009 Start/stoppströmställare Broms
Start/stop switch; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-010 Start/stoppströmställare Endast krypfart
Start/stop switch; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-011 Start/stoppströmställare Fram back – körning
Start/stop switch; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5330-005 Fartreglering
Speed control; Geschwindigkeitsreglung; Régulation de vitesse
5330-006 Fartreglering
Speed control; Geschwindigkeitsreglung; Régulation de vitesse
5360-001 Relä/modul Elektrisk styrning
Relays, electrical moduls; Relais, Electromodul; Relais, modules électriques
5390-009 Åkfunktionskablage/-säkring Ratt
Driving function harnesses/ fuse; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5390-010 Åkfunktionskablage/-säkring Manöverarmsstyrning
Driving function harnesses/ fuse; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5400-004 Effektsystem åkfunktion
Electrical drive motor system; Leistungssystem Fahrfunktion; Circuit moteur de traction (Puissance)
fonction de déplacement
5430-007 Effektkablar, effektmotstånd
Motor cables, resistors; Leistungskabeln, Widerstand; Cables moteur, resistances
5440-001 Riktningskontaktorer Transistor
Direction contactors; Richtungskontaktoren; Contacteurs de direction
5460-006 Transistorpanel
Transistor panel; Transistorpanel; Panneau transistor
5460-007 Transistorpanel För ratt
Transistor panel; Transistorpanel; Panneau transistor
5510-001 Arbetsfunktionsbrytare/-potentiometer
Work function micro switches, potentiometers; Schalter/Potentiometer Arbeitsfunktion; Rupteurs
(switchs)/potentiomètres
5610-001 Pumpkontaktor
Pump contactor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5680-005 Batteri-/motorkablar, säkring
Battery/motor cables, fuse; Batterie-/Motor kabel, Sicherung; Câbles de batterie/moteur, fusible
5710-007 Styrkort (åkning)
PCBs logic card / box; Steuerkarte ( Fahren ); Boite / carte de lougique
5710-008 Styrkort (åkning)
PCBs logic card / box; Steuerkarte ( Fahren ); Boite / carte de lougique
5750-014 Skydds-/ läges-givare/-sensor
Safety/ position probes/ sensors; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes)
de sécurité/ position
5750-020 Skydds-/ läges-givare/-sensor Förarlyft
Safety/ position probes/ sensors; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes)
de sécurité/ position
5750-024 Skydds-/ läges-givare/-sensor
Safety/ position probes/ sensors; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes)
de sécurité/ position
5810-005 Elektrisk pumpmotor
Electric pump motor; Elektro-Pumpenmotor; Moteur de pompe électrique
5830-003 Elektrisk styrmotor Rattstyrning
Electric steering motor; Elektro-Lenkmotor; Moteur de direction électrique
6000 Hydraulik/pneumatik
Hydraulic/pneumatic system; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-007 Hydraulaggregat
Hydraulic unit; Hydraulikaggregat; Unité hydraulique
6100-009 Hydraulaggregat Förarlyft
Hydraulic unit; Hydraulikaggregat; Unité hydraulique
6110-004 Hydraultank
Hydraulic tank; Hydrauliktank; Réservoir hydraulique
6120-018 Rör-/slangledning, koppl., fastsättning
Hoses and pipes, connection, fixation; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6120-033 Rör-/slangledning, koppl., fastsättning Förarlyft
Hoses and pipes, connection, fixation; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6130-004 Filter, filterhus
Filters and housing; Filter, Gehäuse; Filtres, logement de filtre
6140-004 Hydraulpump
Hydraulic pump; Hydraulikpumpe; Pompe hydraulique
6170-004 Tryck-/flödesventil
Pressure/flow contol valve; Druck-/Reduzierventile; Soupape de pression et débit
6170-006 Tryck-/flödesventil Förarlyft
Pressure/flow contol valve; Druck-/Reduzierventile; Soupape de pression et débit
7000 Arbetsfunktion – lyftstativ/cylindrar
Operating funktion – lifting mast/cylinder; Arbeitsfunktion – Hubgerüst /
zylinder; Fonction de travail – mat / cylindre
7310-012 Lyftcylinder
Lift cylinders; Hubzylinder; Verin de levage

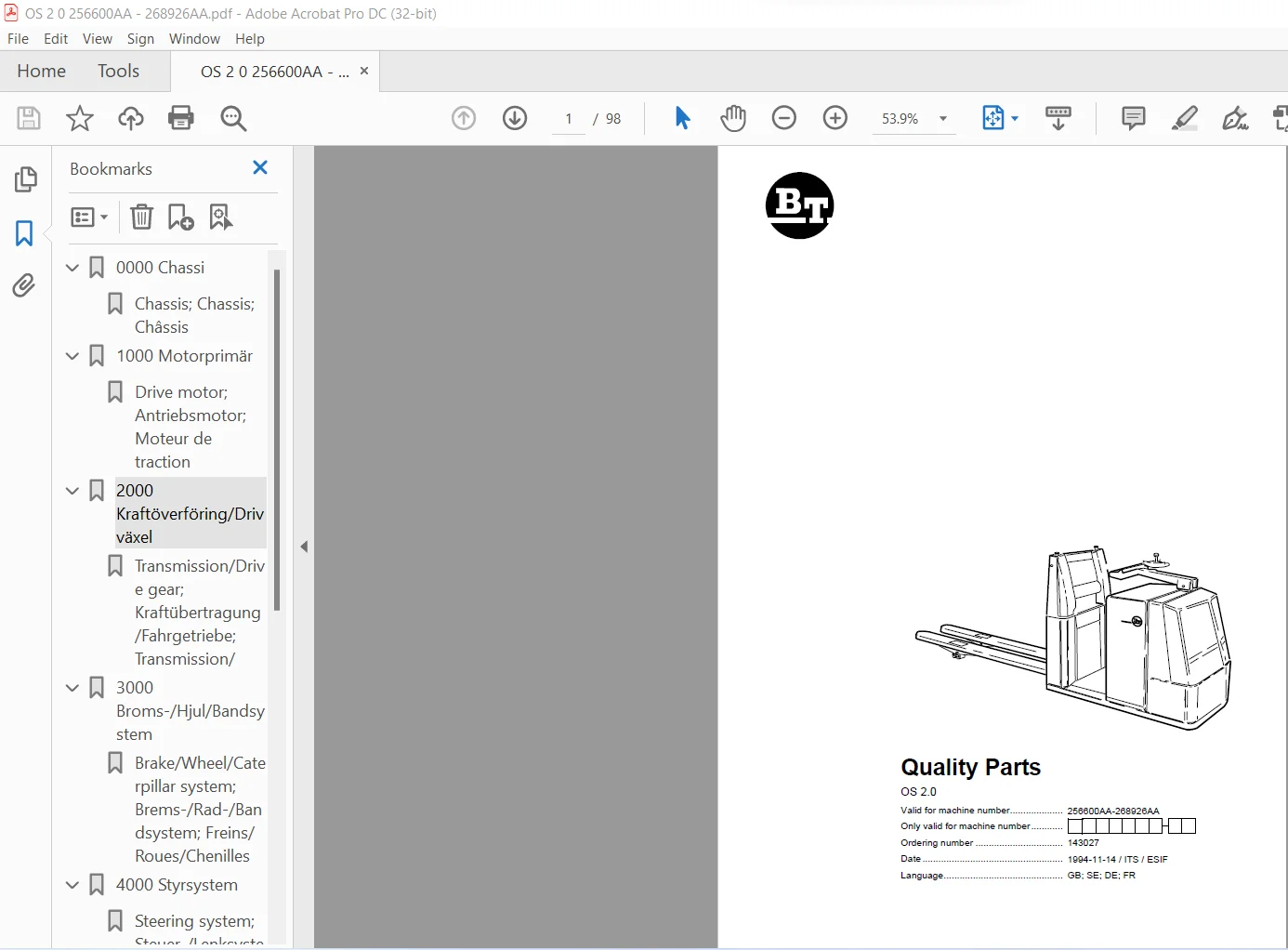

IMAGES PREVIEW OF THE MANUAL:
