BT OS 3.0 Stacker Parts Manual PDF Download

Description

BT OS 3.0 Quality Parts Manual – PDF DOWNLOAD

FILE DETAILS:

BT OS 3.0 Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 103
Downloadable : Yes
File Type : PDF
Size: 5.02 MB

TABLE OF CONTENTS:

BT OS 3.0 Quality Parts Manual – PDF DOWNLOAD

Valid for machine number – 262700AA-268926AA
Ordering number – 145513
Date – 1994-11-18 / ITS / ESIF
Language – GB; SE; DE; FR

0000 Chassis
Chassi; Chassis; Châssis
0340-006 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0380-014 Fork frame (low lifters)
Gaffelstomme (låglyftare); Gabelchassis (Niederhubwagen); Châssis (transpalettes)
0390-006 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0450-005 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0640-007 Driver controls ( mechanical ) Steering arm
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0640-008 Driver controls ( mechanical ) Steering wheel
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0670-003 Wall/floor covering
Vägg-/golvklädsel; Innenverkleidung Wand/Boden; Revêtement intérieur, tapis
0680-004 Internal fittings
Inredningsdetaljer; Einrichtungsteile; Accessoires intérieurs
0840-004 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0840-007 Driver protection Driver lift
Förarskydd; Fahrerschutz; Protection de cariste
1000 Drive motor
Motorprimär; Antriebsmotor; Moteur de traction
1700-006 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-005 Mechanical drive gear unitSteering arm without servo, Steering wheel system
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3110-001 Travel brake controls Left steering wheel
Färdbromsreglage; Betriebsbremsregelung; Commandes frein de route
3110-002 Travel brake controls Right steering wheel
Färdbromsreglage; Betriebsbremsregelung; Commandes frein de route
Quality Parts
© BT Industries AB
3370-002 Electromagnetic parking brake
El-parkeringsbroms, magnetbroms; Elektro-Feststellbremse, Magnetbremse; Frein de stationnement
électromagnétique
3530-004 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-004 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3550-007 Fork/support arm wheels Bogie wheel
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
3570-019 Wheel locating points
Hjulinfästning/-upphängning; Radaufhängung; Point de fixation/suspension roues
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4110-006 Steering arm / wheel / lever Mechanical steering
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4110-007 Steering arm / wheel / lever Electrical steering
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4120-002 Steering column/gear
Styrrör/-axel, styrväxel; Lenksäule, Lenkgetriebe; Colonne direction et pignon
4170-003 Steering Chain / linkage / wire Steering wheel system
Styrkedja/-länkar, wire; Steuerkette/-gelenke/-stahlseil; Chaîne de direction, câble, fixation
4170-004 Steering Chain / linkage / wire Steering arm without servo
Styrkedja/-länkar, wire; Steuerkette/-gelenke/-stahlseil; Chaîne de direction, câble, fixation
4180-004 Steering bearings, radial bearing
Styrlagring/-krans ; Führungslagerung, Lenkkranz; Paliers de direction, paliers radials
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-005 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-006 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5230-001 Voltage/battery indicator/control
Volt-/batteri-indikator/-kontroll; Volt- / Batterieanzeige; Indicateur-limiteur de batterie/tension
5280-005 Level/position transducers/lamps Straight ahead indication
Nivå-/lägesmätare/-lampa; Niveau- /Positions-/-geber/-lampe; Capteur/lampes témoins de niveau/
position
5310-007 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-008 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
Quality Parts
© BT Industries AB
5310-009 Start/stop switch Brake
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-010 Start/stop switch Only inchning
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-011 Start/stop switch Drive forward – rearward
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5330-005 Speed control
Fartreglering; Geschwindigkeitsreglung; Régulation de vitesse
5330-006 Speed control
Fartreglering; Geschwindigkeitsreglung; Régulation de vitesse
5360-001 Relays, electrical moduls Electrical steering
Relä/modul; Relais, Electromodul; Relais, modules électriques
5390-011 Driving function harnesses/ fuse Steering wheel
Åkfunktionskablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5390-012 Driving function harnesses/ fuse Steering arm
Åkfunktionskablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement

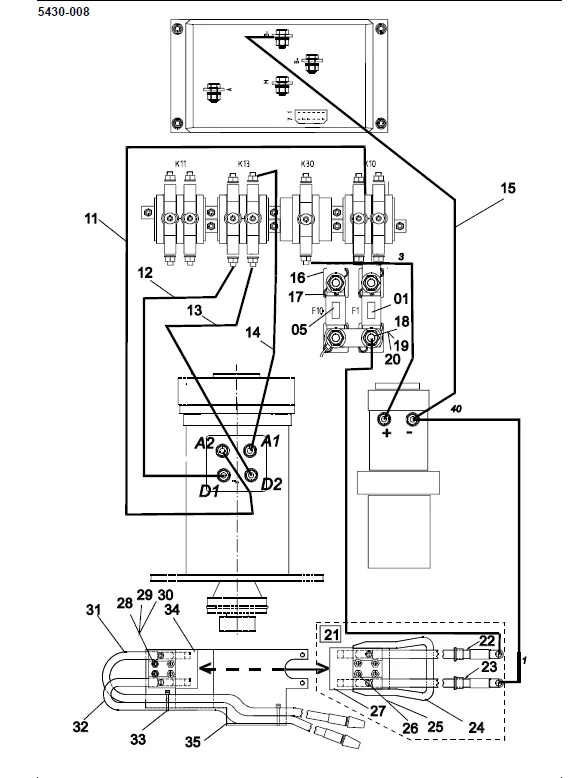

5430-008 Motor cables, resistors
Effektkablar, effektmotstånd; Leistungskabeln, Widerstand; Cables moteur, resistances
5440-004 Direction contactors
Riktningskontaktorer; Richtungskontaktoren; Contacteurs de direction
5460-007 Transistor panel For steering wheel
Transistorpanel ; Transistorpanel; Panneau transistor
5460-008 Transistor panel Driving
Transistorpanel ; Transistorpanel; Panneau transistor
5510-001 Work function micro switches, potentiometers
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5610-004 Pump contactor
Pumpkontaktor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5680-006 Battery/motor cables, fuse
Batteri-/motorkablar, säkring; Batterie-/Motor kabel, Sicherung; Câbles de batterie/moteur, fusible
5710-008 PCBs logic card / box
Styrkort (åkning); Steuerkarte ( Fahren ); Boite / carte de lougique
5750-014 Safety/ position probes/ sensors
Skydds-/ läges-givare/-sensor; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes) de
sécurité/ position
5750-020 Safety/ position probes/ sensors Driver lift
Skydds-/ läges-givare/-sensor; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes) de
sécurité/ position
5750-024 Safety/ position probes/ sensors
Skydds-/ läges-givare/-sensor; Schutz- / Positions-schalter/-geber; Emetteurs/capteurs (sondes) de
sécurité/ position
5810-005 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique
5830-003 Electric steering motor Steering wheel system
Elektrisk styrmotor; Elektro-Lenkmotor; Moteur de direction électrique
Quality Parts
© BT Industries AB
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-007 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6100-009 Hydraulic unit Driver lift
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6110-004 Hydraulic tank
Hydraultank; Hydrauliktank; Réservoir hydraulique
6120-018 Hoses and pipes, connection, fixation
Rör-/slangledning, koppl., fastsättning; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6120-033 Hoses and pipes, connection, fixation Driver lift
Rör-/slangledning, koppl., fastsättning; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6130-004 Filters and housing
Filter, filterhus; Filter, Gehäuse; Filtres, logement de filtre
6140-004 Hydraulic pump
Hydraulpump; Hydraulikpumpe; Pompe hydraulique
6170-004 Pressure/flow contol valve
Tryck-/flödesventil; Druck-/Reduzierventile; Soupape de pression et débit
6170-006 Pressure/flow contol valve Driver lift
Tryck-/flödesventil; Druck-/Reduzierventile; Soupape de pression et débit
7000 Operating funktion – lifting mast/cylinder
Arbetsfunktion – lyftstativ/cylindrar; Arbeitsfunktion – Hubgerüst / zylinder;
Fonction de travail – mat / cylindre
7310-012 Lift cylinders
Lyftcylinder; Hubzylinder; Verin de levage
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9130-001 Working cage
Arbetskorg; Arbeitskorb/-bühne; Nacelle
9500-002 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-004 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-005 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire

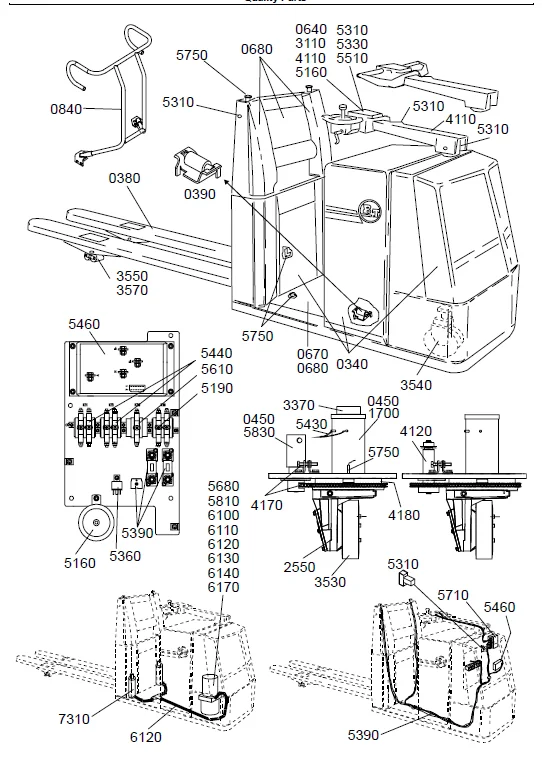

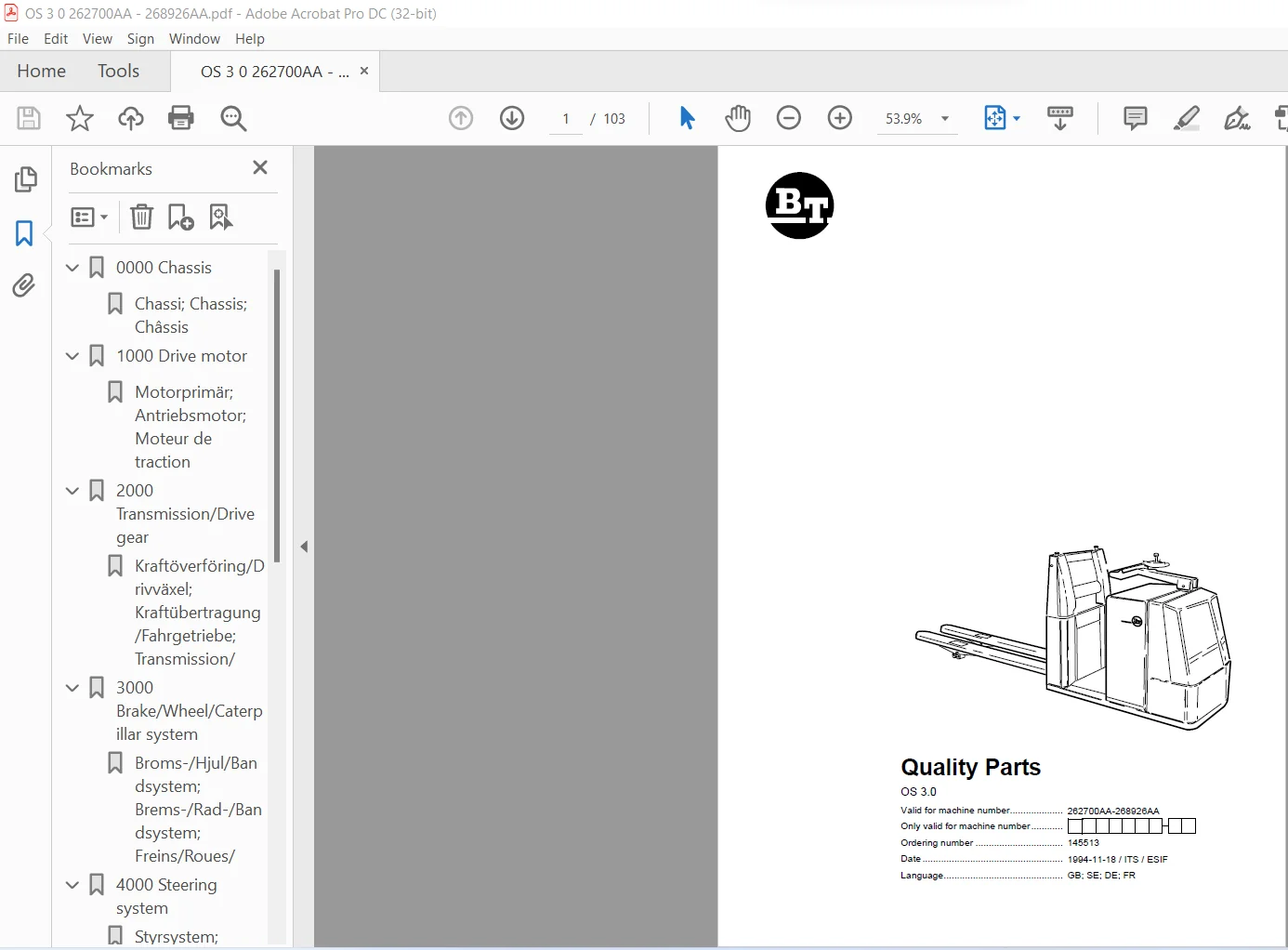

IMAGES PREVIEW OF THE MANUAL:

BT OS 3.0 QUALITY PARTS MANUAL – PDF DOWNLOAD:

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.V
