BT PPS 1000MX PPS 1200MX Quality Parts Manual – PDF DOWNLOAD

Description

BT PPS 1000MX PPS 1200MX Quality Parts Manual – PDF DOWNLOAD

DESCRIPTION:

BT PPS 1000MX PPS 1200MX Quality Parts Manual – PDF DOWNLOAD

Language : English
Pages : 91
Downloadable : Yes
File Type : PDF
Size: 3.91 MB

TABLE OF CONTENTS:

BT PPS 1000MX PPS 1200MX Quality Parts Manual – PDF DOWNLOAD

Valid for machine number – 270001AA – 284058AA
Ordering number – 147696
Date – 1995-12-04/ITS/ESIJ
Language – GB; SE; DE; FR

0000 Chassis
Chassi; Chassis; Châssis

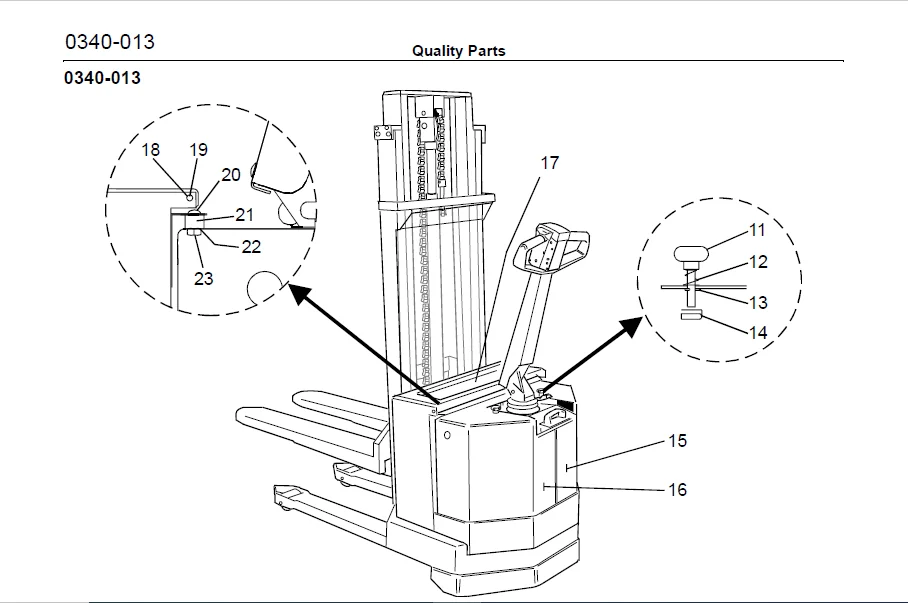

0340-013 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0400-006 Frame/chassis components
Ram-monterade detaljer; Chassisanbauteile; Composants du châssis

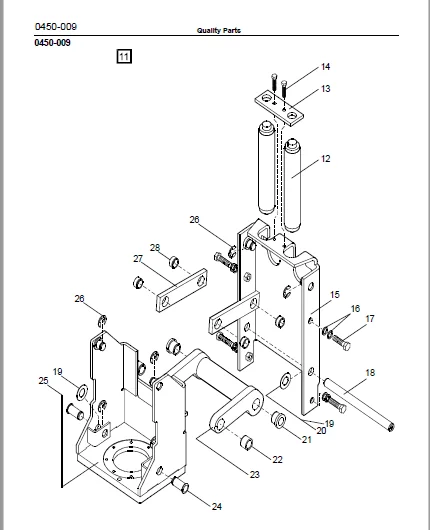

0450-009 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0560-001 Platform incl. fixing points
Åkplattform med infästning; Fahrerplattform mit Befestigung; Plateforme et fixations
0640-014 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0640-015 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0820-012 Finger/foot guards
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0840-010 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0850-001 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants
1000 Drive motor
Motorprimär; Antriebsmotor; Moteur de traction
1700-011 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-008 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
Quality Parts
© BT Industries AB
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3160-007 Parking brake drum/disc assembly
Parkeringstrum-/skivbroms; Trommel-/Scheiben-Feststellbremse; Frein à tambour/disque (de stationnement)
3530-001 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3540-001 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3540-008 Support/castor wheels
Stöd-/länkhjul; Stützräder/Gelenkrollen; Roues stabilisatrices/pivotantes
3550-015 Fork/support arm wheels
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4110-018 Steering arm / wheel / lever Without driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4110-041 Steering arm / wheel / lever With driver platform
Styr- arm/ratt/spak; Deichsel, Lenkrad-hebel; Timon/volant/levier de direction
4180-008 Steering bearings, radial bearing
Styrlagring/-krans ; Führungslagerung, Lenkkranz; Paliers de direction, paliers radials
Quality Parts
© BT Industries AB
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-010 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-011 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5230-002 Voltage/battery indicator/control
Volt-/batteri-indikator/-kontroll; Volt- / Batterieanzeige; Indicateur-limiteur de batterie/tension
5290-001 Hour meter, speed recorder
Timmätare, färdskrivare; Betribsstundenzähler, Fahrfunktion; Horamètre, tacchygraphe (mouchard)
5310-015 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5330-010 Speed control
Fartreglering; Geschwindigkeitsreglung; Régulation de vitesse
5390-021 Driving function harnesses/ fuse
Åkfunktionskablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5400-002 Electrical drive motor system
Effektsystem åkfunktion; Leistungssystem Fahrfunktion; Circuit moteur de traction (Puissance) fonction
de déplacement
5430-011 Motor cables, resistors
Effektkablar, effektmotstånd; Leistungskabeln, Widerstand; Cables moteur, resistances
5440-006 Direction contactors
Riktningskontaktorer; Richtungskontaktoren; Contacteurs de direction
5460-013 Transistor panel
Transistorpanel ; Transistorpanel; Panneau transistor
5510-014 Work function micro switches, potentiometers
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5610-005 Pump contactor
Pumpkontaktor; Pumpenmotorkontaktor; Contacteur (moteur) de pompe
5710-003 PCBs logic card / box
Styrkort (åkning); Steuerkarte ( Fahren ); Boite / carte de lougique
5790-005 Safely electronics harnesses, fuse
Skyddselektronikkablage/-säkring; Verkabelung, Sicherung Schutzelektronik; Faisceaux/câbles de
commande, fusible, électronique de protection
5810-003 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique
Quality Parts
© BT Industries AB
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-014 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6100-015 Hydraulic unit Electric lifting / sinking
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6120-034 Hoses and pipes, connection, fixation Duplex HiLo
Rör-/slangledning, koppl., fastsättning; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
6120-087 Hoses and pipes, connection, fixation
Rör-/slangledning, koppl., fastsättning; Rohr/Schlauch/Verschraubung. befestig.; Tuyaux / flexibiles
raccords
7000 Operating funktion – lifting mast/cylinder
Arbetsfunktion – lyftstativ/cylindrar; Arbeitsfunktion – Hubgerüst / zylinder;
Fonction de travail – mat / cylindre
7120-014 Chains / yokes / rollers Duplex Tele
Kedja/kedjeok/rullar; Kette / Kettenjoch / Rollen; Chaines / poulies
7120-015 Chains / yokes / rollers Duplex Tele
Kedja/kedjeok/rullar; Kette / Kettenjoch / Rollen; Chaines / poulies
7120-016 Chains / yokes / rollers Duplex HiLo / simplex
Kedja/kedjeok/rullar; Kette / Kettenjoch / Rollen; Chaines / poulies
7130-006 Main mast fork carriage
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubergüst; Tablier porte-fourches mât principal
7150-002 Mast guidance / dampers
Stativstyrning / dämpning; Stativführung / Dämpfer; Guidage de mat
7310-017 Lift cylinders Simplex
Lyftcylinder; Hubzylinder; Verin de levage
7310-018 Lift cylinders Tele
Lyftcylinder; Hubzylinder; Verin de levage
7310-019 Lift cylinders Duplex HiLo
Lyftcylinder; Hubzylinder; Verin de levage
7310-020 Lift cylinders Duplex Tele
Lyftcylinder; Hubzylinder; Verin de levage
7410-004 Fork, carpet boom, lift hook
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage
7420-011 Fork carriage unit
Gaffelvagn; Gabelwagen; Unite chariot porte-fourches
7420-012 Fork carriage unit
Gaffelvagn; Gabelwagen; Unite chariot porte-fourches
Quality Parts
© BT Industries AB
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9500-012 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-018 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire

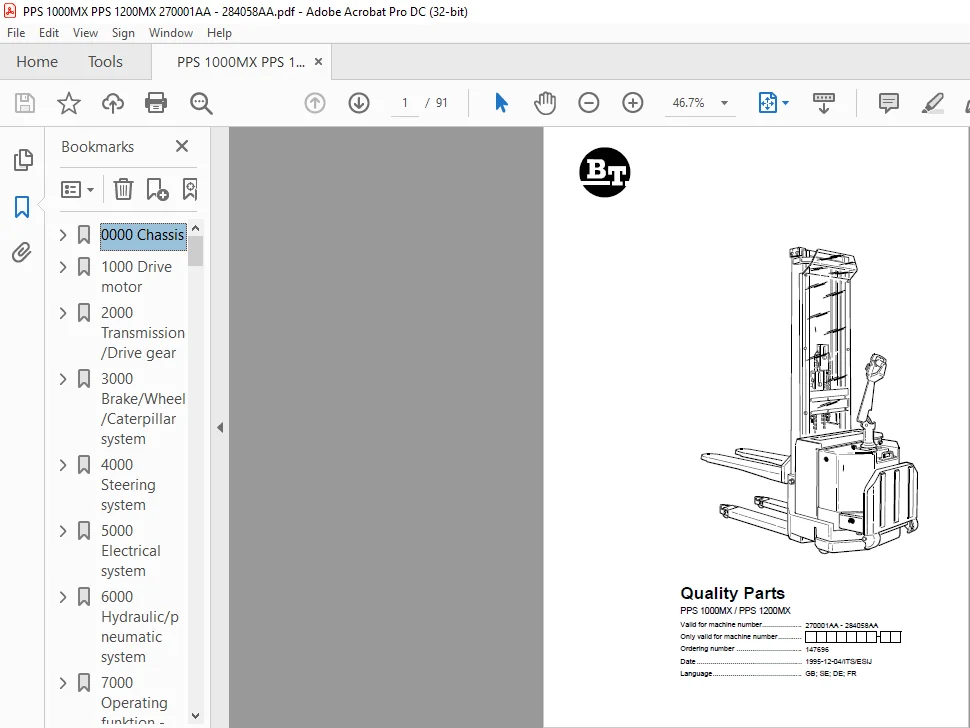

IMAGES PREVIEW OF THE MANUAL:
