BESKRIVELSE:

Case 1088P HYDRAULISK GRAVEMASKINE Instruktionsbog Manual(9-22350) – PDF DOWNLOAD (Danish)

TIL EJEREN
TIL EJEREN AF EN CASE POCLAIN GRAVEMASKINE
Brug denne h知dbog som vejledning. Maskinen er mest driftssikker, hvis service og
betjeningsinstrukserne i denne bog f0lges.
Deres leverand0r kan hj刮pe Dem med veluddannede mekanikere og originate Case
reservedele, hvilket er den bedste garanti for kvalitet.
Kontakt Deres leverand0r, hvis De mangler hj~lp eller informationer.

INDHOLDSFORTEGNELSE:

Case 1088P HYDRAULISK GRAVEMASKINE Instruktionsbog Manual(9-22350) – PDF DOWNLOAD (Danish)

SPECIFIKATIONER
AFSNITSINDEKS
Arbejdsr扫kkevidder36-44
Betjening 22
Brernsesystern……23
Motorens br匋ndstofsystern20
Motorens k01ersystern
Overd el
Sikkerhedsegenskaber
S kovle
Srn0resystern…… 20
SPECIFIKATIONER
DIESELMOTOR
CASE 6T-590 turboladet
Type 6 cylindret, 4 takts motor
Boring 102 mm
Motorens tomgangsomdrejningsta|
Ventilspillerum
Motorens sm0resystem
Olietryk
ved fuld gas
Systemstype
Br玉ndstofsystem
Br印ndstofindspr0jtningspumpeBosch
Br印ndstofdyser BoSCh
Luftfiltreringssystem
Type………………………………………… TT o -trin indsugningssystem
K0lersystem
Type …………………………………………… Tryksystem, termostatstyret med
oml0b og pumpe af skovlhjulstypen
K0ler …………………………………Heavy duty type med ribber og slanger
Termostat…………………………………………Begynder at abne ved ca 82°C
Helt aben ved 94°C
K0lerd印ksel15 PSI
SPECIFIKATIONER
HVDRAULIKSVSTEM
Type Variabel flow
med uafh己ngig og samtidig betjening af alle funktioner
Maksimalt arbejdstryk……………………………………… 350 bar (5076 PSI)
Hydraulikpumpe
Variabel axial stempelpumpe for udstyr og transmission
Udstyr 200 I/min
Transmission…… 3061/min
lkke-variabel stempelpumpe for kr0jekrans
Flow 56 I/min
Pumpe for specialudstyr
Direkte drev med fleksibel kobling
Ventilblok af paralleltypen med lukket center til udstyr og transmission, afhoongig af
pumpens regulering (lastafhoongig) Flow afhoongig af funktion, uafhoongig af tryk
Olie勋ler……………………………………… Af垃les af motorens 比lerventilator
H0jtryks-multispiralslanger
Minimum sikkerhedstryk……………………………2 til 4 gange betjeningstrykket
Kr0jekrans Selvsm0 rende
SPECIFIKATIONER
OVERVOGN
Svejset ramme
Modulopbyggede konstruktioner
Tv~rgaende gangbro for adgang til komponenteme
Lydd已mpet motorhjelm med las, svarende til alle g刮dende regualtiver
V印rkt0jsrum med v扫rkt0js踞t
Kr0jemotor med reduktionsgear og automatisk statisk bremse
Kr0jehastighed 6, 11 o/min
Kr0jekrans……………………………………Rullelejer og indvendige 赔nder
Sm0ring af kr0jekrans og 暖nder …………………………………… Samlet
F0RERHUS
Svarer til FOPS standard
Afmonterbar, lydd芍mpet, monteret pA gummioph笱ng
Oplukkelig forrude – Tonede ruder
Anti-vandalisme og h笆vebar kabine………………………………………Ekstraudstyr
BETJENING
S函e med justerbare arml己n
Betjeningshflndtag med forstyring
Udstyr og kr0jning… 2 h知dtag
Hydraulisk servostyret0j …………………………………… Orbitrol system
To-trins forrudevisker, forrudevasker, defroster, to-trins ventilation, loftsbelysning,
Total luftgennemstr0mning ……………Recirkulation lukket 423 m3/t
Recirkulation 牡ben 467 m3/t
SPECIFIKATIONER
SIKKERHEDSUDSTYR
且sning af overvogn for landevejsk0rsel og transport, betjent fra kabinen
I tilfa,lde af motordefekt kan udstyret sa,nkes
Tonet sikkerhedsglas, horn, n0dstoplys
Sikkerhedsventiler……………………………………Ekstraudstyr
Overbelastningsindikator…………………………… Ekstraudstyr
lldslukker Ekstraudstyr
Manometre Motortemperaturm 创er, timet己lier, br匋ndstofmaler
Advarselslamper Motorolietryk, ladekontrollampe, indikator for tilstopning af
hydraulikolie- og luftfilter, minimum bremsetryk, handbremse
N0dstyring
Testanordning for advarselslamper
Frakobling af betjeningshandtag ved at l0fte venstre handtag
UNDERVOGN
Modulopbygget konstruktion, der muligg0r montering af et dozerblad foran
Forakslens penciling ，土70
Automatisk og udkoblingsbar hydraulisk lasesystem pa forakslen
Automatisk lasesystem til blade og stabilisatorer med kontraventiler
To drivaksler med planetgearreduktion
Montering ……………………………………4 hjulede modeller 18 x 22,5 XF
8 hjulede modeller 315/80 R225
8 hjulede modeller 1100-20 PR16
Bremsesystem
Driftsbremser i oliebad tokreds fodbetjent system pa for og bagaksel
Parkering og arbejdsbremse elektrohydraulisk handbetjent pa alle fire hjul
TRANSMISSION
Hydro-mekanisk transmission med variabel motor og omr的eva3lger
for trinl0s hastighedsregulering………………………o til 6,7 km/t (arbejdsgearing)
O til 24,9 km/t (landevejsgearing)
Styring via pedal og progressiv, manuelt styret bakgear muligg0r programmering af
den 0nskede hastighed
Hastighedsregulering, automatisk reguleret ved 妞rsel op ad sk治ninger
Overvindelig konstant stigning…………………………49% (37% krav i nogle lande)
Udvendig vendediameter……………………………………………8,28 m
N0dstyring
(Krav i nogle lande)
K0rehastighed…………………………………O til 5,8 km/t (arbejdsgearing)
O til 19,5 km/t (landevejsgearing)
SPECIFIKATIONER
Maskine
Med f0lgende udstyr 5,40 m born, 2,20 m gravearm
970 ltr skovl og 315/80 R225 d邮
Model 1088P2A 17885 kg
Model 1088P2AL 18455 kg
(Hvis monteret)
Med f0lgende udstyr Justerbar born, 2,20 m gravearm, 970 ltr
skovl og 315/80 R225 d勾k
Model 1088P2A 17900 kg
Model 1088P2AL………………………………18740 kg
Udstyr
Monoblock born (med gravearmscylinder)
(Hvis monteret)
Justerbar born (med gravearmscylinder)………………………………1900 kg
Gravearme (med linkled og skovlcylinder)
Bomcylinder (pr cylinder) 290 kg
Gravearmscylinder 200 kg
Skovlcylinder… 145 kg
Grabcylinder (grnftegravning, jordflytning, h~ndtering, boring)350 kg
Grabcylinder (roegrab) 57 kg
Grabcylinder (femtands grab) 30 kg
SPECIFIKATIONER
SKOVLE
BEM氏AK Skovlenens kapacitet er afh芘ngig af materialets v碗tfylde og
sammens芘tning, at udstyret, samt at arbejdsomr~dets kompakthed og natur
Standardskovle
Standardskovle
Alie standardskovle er forsynet med udskiftelige t勾nder
Heavy duty supplement som ekstraudstyr (I句g 5% til de opgivne kapaciteter)
Sidesk郓som ekstraudstyr (8 cm ekstra bredde)
Grefterensningsskovl forsynet med tcender

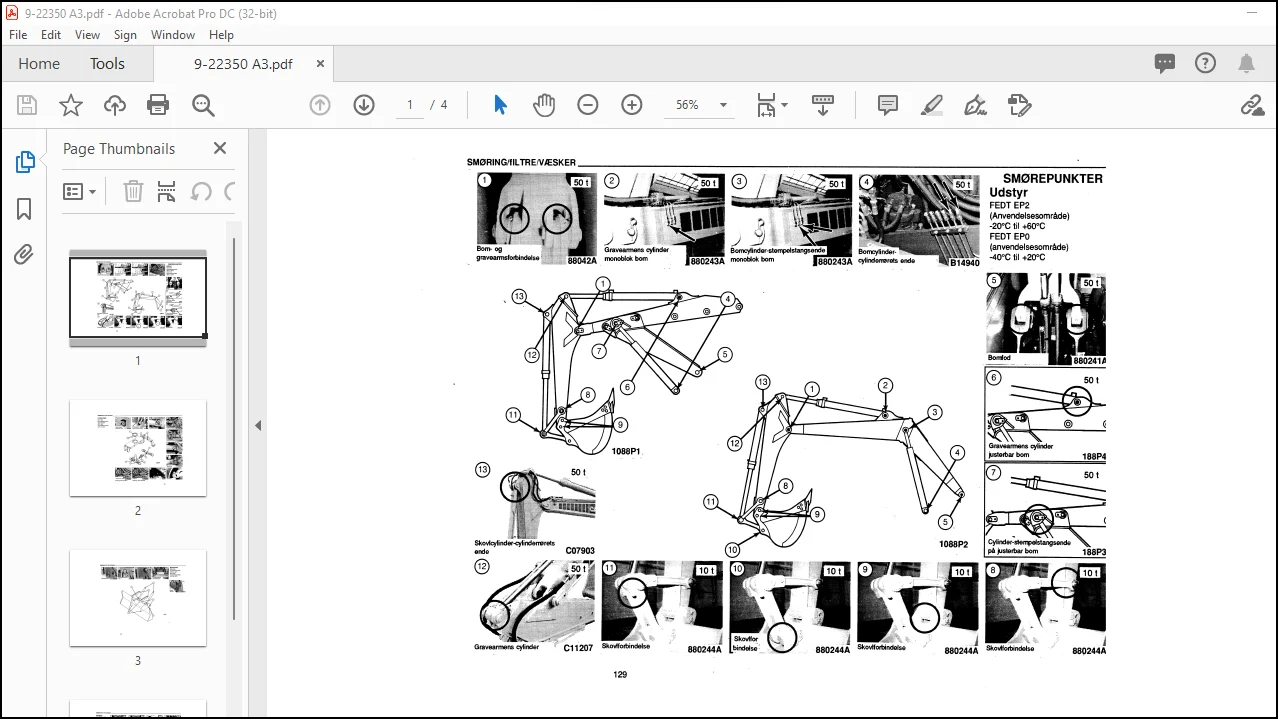

BILLEDER FORBINDELSE AF MANUALEN:
