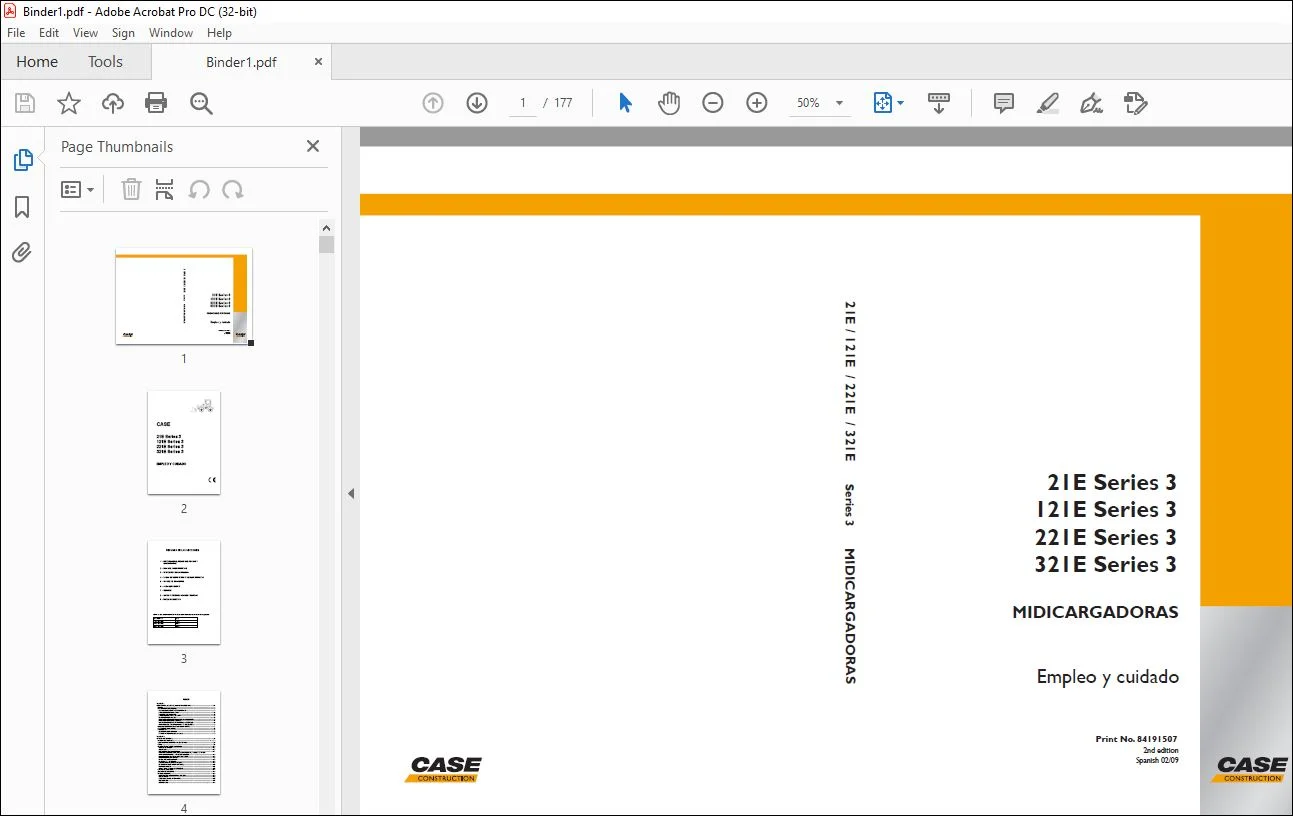

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 21E Series 3 121E Series 3 221E Series 3 321E Series 3 MIDICARGADORAS Empleo y cuidado 84191507 – PDF DOWNLOAD

INTRODUCCIÓN, SEGURIDAD, PLACAS Y CALCOMANÍAS:
PREMISA:

El manual de Empleo y Cuidado es una guía para el usuario para poder ejecutar el rodaje, hacer funcionar la máquina y prestar servicio de mantenimiento sobre la máquina de modo correcto. Leer atentamente este manual de Empleo y Cuidado y guardarlo en la cabina para poderlo encontrar rápidamente al tener alguna necesidad.

• Se han presentado en el manual consejos de seguridad, utilización y mantenimiento para permitir el funcionamiento y mantenimiento seguros de la máquina. Si desea hacer alguna pregunta o si necesita sugerencias sobre su máquina, diríjase a su Concesionario.
• Los concesionarios disponen de personal calificado y entrenado que queda a su completa disposición y en sus talleres podrán encontrar repuestos originales, medios y equipos convenientes para realizar todo el mantenimiento necesario. Utilice la presente máquina sólo para las aplicaciones y utilizaciones descritas en el presente Manual.
• Si utiliza esta máquina para trabajos que requieran equipos, accesorios o herramientas especiales, contacte con su Concesionario para comprobar que los arreglos o modificaciones efectuadas están conformes con las especificaciones técnicas de la máquina además de cumplir las normativas vigentes en materia de seguridad.
• Todas las modificaciones o arreglos no autorizados por el Fabricante pueden comprometer la conformidad original de la máquina con respecto a los requisitos de seguridad.

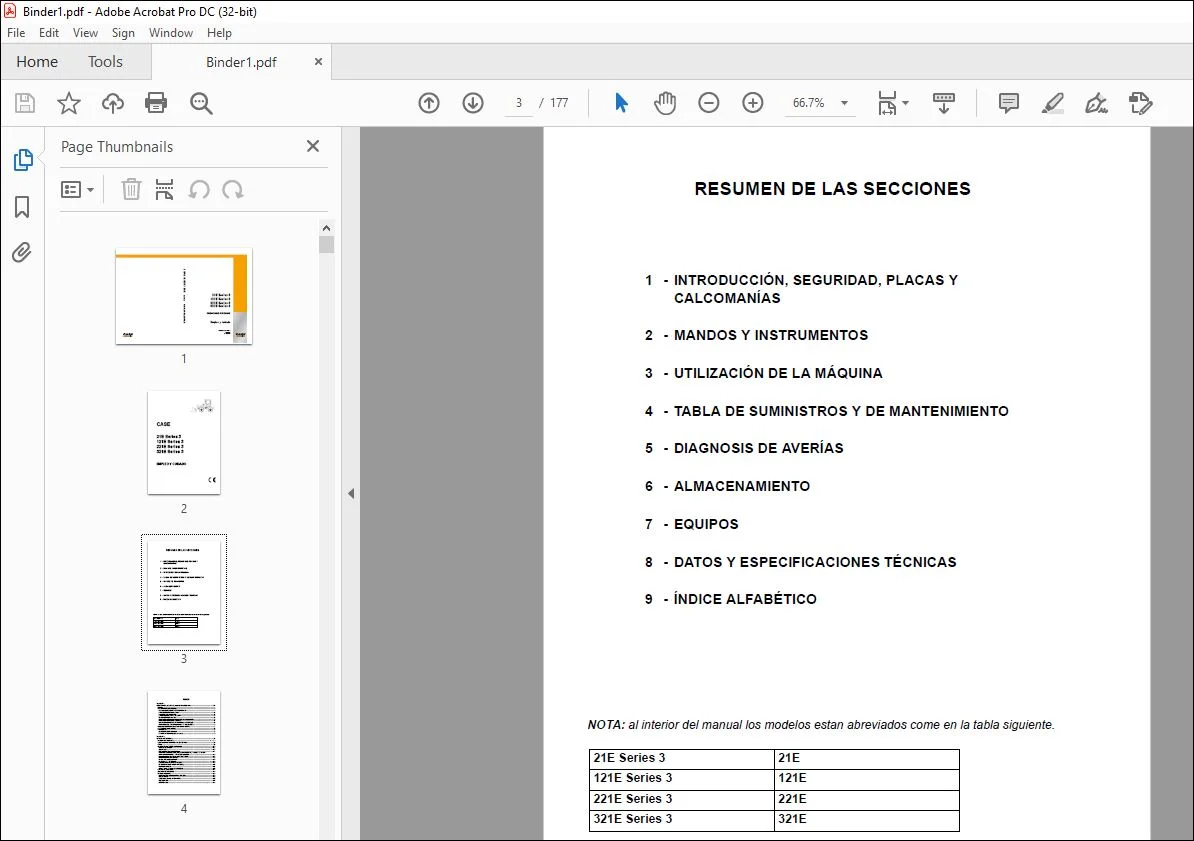

TABLA DE CONTENIDO:

Case 21E Series 3 121E Series 3 221E Series 3 321E Series 3 MIDICARGADORAS Empleo y cuidado 84191507 – PDF DOWNLOAD

1 – INTRODUCCIÓN, SEGURIDAD, PLACAS Y
CALCOMANÍAS
2 – MANDOS Y INSTRUMENTOS
3 – UTILIZACIÓN DE LA MÁQUINA
4 – TABLA DE SUMINISTROS Y DE MANTENIMIENTO
5 – DIAGNOSIS DE AVERÍAS
6 – ALMACENAMIENTO
7 – EQUIPOS
8 – DATOS Y ESPECIFICACIONES TÉCNICAS
9 – ÍNDICE ALFABÉTICO

SECCIÓN 1
INTRODUCCIÓN, SEGURIDAD, PLACAS Y CALCOMANÍAS 1-1
PREMISA 1-1
INSTRUCCIONES DE SEGURIDAD 1-2
INSTRUCCIONES GENERALES DE SEGURIDAD 1-2
ANTES DE UTILIZAR LA MÁQUINA 1-3
TRABAJAR CON LA MÁQUINA 1-5
ESTACIONAMIENTO DE LA MÁQUINA 1-8
MANTENIMIENTO Y AJUSTES 1-8
PREVENCIÓN DE LOS INCENDIOS O DE LAS EXPLOSIONES 1-10
PREVENCIÓN DE LAS QUEMADURAS 1-11
NIVELES DE VIBRACIONES TRANSMITIDAS AL OPERADOR 1-12
PRECAUCIONES PARA LA ELIMINACIÓN DE LOS DESECHOS 1-13
PLACAS DE IDENTIFICACIÓN DE LOS COMPONENTES 1-14
COMPONENTES PRINCIPALES 1-17
CALCOMANÍAS 1-18
CALCOMANÍA NIVEL SONORO 1-18
EMPLAZAMIENTO DE LAS CALCOMANÍAS 1-19
SECCIÓN 2
MANDOS Y INSTRUMENTOS 2-1
MANDOS Y INSTRUMENTOS 2-1
TABLERO DE INSTRUMENTOS Y LUCES DE AVISO 2-5
CABINA 2-8
MANDOS DEL PUESTO DE CONDUCCIÓN 2-13
LLAVE DE ARRANQUE 2-13
CALEFACCIÓN 2-13
AIRE ACONDICIONADO (OPCIONAL) 2-14
INDICADORES DE DIRECCIÓN, LUCES DE CARRETERA, PALANCAS DE MANDO
LIMPIA-/LAVAPARABRISAS Y AVISADOR ACÚSTICO 2-15
PALANCA DE MANDO TRASLACIÓN Y CARGADOR 2-18
PALANCA DE MANDO CUCHARA 2-18
MANDO HIDRÁULICO AUXILIAR 2-20
CUCHARA 4 IN 1 (OPCIONAL) 2-20
BLOQUEO DE LA PALANCA DE MANDO 2-20
RETORNO A LA EXCAVACIÓN (OPCIONAL) 2-21
FRENADO Y PARADA 2-21
AJUSTE DE LA COLUMNA DE DIRECCIÓN 2-22
ASIENTO DEL OPERADOR 2-23
CINTURÓN DE SEGURIDAD 2-25
MANDOS OPCIONALES 2-26
LUCES DE TRABAJO DELANTERA Y TRASERA 2-26
LUZ GIRATORIA 2-26
SEÑAL ACÚSTICA DE MARCHA ATRÁS 2-27
RIDE CONTROL 2-27
CORTABATERIA 2-28
ÍNDICE
SECCIÓN 3
UTILIZACIÓN DE LA MÁQUINA 3-1
INSTRUCCIONES GENERALES DE EMPLEO 3-1
ANTES DE UTILIZAR LA MÁQUINA 3-1
TRABAJAR CON LA MÁQUINA 3-1
PERIODO DE RODAJE 3-2
DESPUÉS DEL TRABAJO DIARIO – ESTACIONAMIENTO DE LA MÁQUINA 3-3
ARRANQUE 3-4
MOTOR PARADO 3-7
TRASLACIÓN 3-8
ANTES DE EMPEZAR UNA MANIOBRA DE TRASLACIÓN 3-8
ARRANQUE 3-8
VELOCIDAD DE TRASLACIÓN – FRENADO – INCHING 3-9
“HIGH SPEED” (OPCIONAL) 3-10
DESPLAZAMIENTO POR CARRETERA 3-11
MÁQUINA PREDISPUESTA PARA EL TRANSPORTE POR CARRETERAS PÚBLICAS 3-12
UTILIZACIÓN DE LA MÁQUINA EN CONDICIONES CLIMÁTICAS FRÁAS 3-13
UTILIZACIÓN DE LA MÁQUINA EN CONDICIONES CLIMÁTICAS CALIENTES 3-14
REMOLQUE 3-15
TRANSPORTE 3-17
EQUIPO DE TRABAJO 3-19
ACOPLADOR RÁPIDO EQUIPO 3-20
SECCIÓN 4
TABLA DE SUMINISTROS Y DE MANTENIMIENTO 4-1
TABLA DE RESUMEN DE SUMINISTRO 4-1
COMBUSTIBLE 4-2
ACEITE HIDRÁULICO 4-3
ACEITE MOTOR 4-3
INSTRUCCIONES DE SEGURIDAD 4-4
TABLA DE LOS INTERVALOS DE MANTENIMIENTO 4-6
CUENTAHORAS 4-8
CONTROLES ANTES DEL ARRANQUE Y ANTES DE CADA TURNO DE TRABAJO (10 HORAS) 4-9
INSPECCIÓN GENERAL DE LA MÁQUINA 4-9
FRENOS DE SERVICIO Y DE ESTACIONAMIENTO 4-9
LUCES 4-9
FUNCIONAMIENTO DE CONTROLES Y LÁMPARA 4-9
ACEITE MOTOR – NIVEL 4-10
LÍQUIDO DEL SISTEMA DE REFRIGERACIÓN – NIVEL 4-10
DEPÓSITO ACEITE HIDRÁULICO – NIVEL 4-11
DEPÓSITO DE COMBUSTIBLE – NIVEL 4-11
AGENTE REFRIGERANTE DEL AIRE ACONDICIONADO – NIVEL 4-12
LÍQUIDO LAVAPARABRISAS – NIVEL 4-12
MANTENIMIENTO SEMANAL (50 HORAS) 4-13
FILTRO DE AIRE DE LA CABINA – LIMPIEZA 4-13
FILTRO DE AIRE – LIMPIEZA 4-14
CORREA – CONTROL 4-17
EJE DELANTERO – CONTROL DEL NIVEL 4-18
EJE TRASERO – CONTROL DEL NIVEL 4-19
NEUMÁTICOS – CONTROL DE LA PRESIÓN 4-20
ÍNDICE
APRIETE DE RUEDAS Y TUERCAS 4-23
UNIONES ROSCADAS – LUBRICACIÓN 4-24
CIRCUITO ELÉCTRICO – CONTROL TENSIÓN Y CONTINUIDAD 4-26
MANTENIMIENTO MENSUAL (250 HORAS) 4-27
EJE TRASERO – LUBRICACIÓN 4-27
CALEFACCIÓN Y SISTEMA DE AIRE ACONDICIONADO 4-28
MANTENIMIENTO DESPUÉS DE 500 HORAS 4-29
ACEITE MOTOR – CAMBIO 4-29
FILTRO ACEITE MOTOR – CAMBIO 4-30
FILTRO DE COMBUSTIBLE – CAMBIO 4-31
MANTENIMIENTO DESPUÉS DE 1000 HORAS 4-32
FILTRO DE AIRE DE LA CABINA – CAMBIO 4-32
JUEGO VÁLVULAS MOTOR – CONTROL Y AJUSTE 4-33
LÍQUIDO DEL SISTEMA DE REFRIGERACIÓN – CAMBIO 4-33
LÍNEAS DEL SISTEMA DE ASPIRACIÓN DE AIRE – CONTROL 4-34
FILTRO DE AIRE – CAMBIO 4-35
FILTRO ACEITE DE RETORNO DEL SISTEMA HIDRÁULICO – CAMBIO 4-37
FILTRO RESPIRADERO DEL SISTEMA HIDRÁULICO – CAMBIO 4-38
FRENOS – CONTROL DE LA PRESIÓN 4-38
ACUMULADOR – CONTROL DE LA PRESIÓN 4-40
BATERÍAS – CONTROL DEL NIVEL E CONTROL DE CARGA TERMINALES 4-42
FILTRO DEL CIRCUITO DE CALEFACCIÓN – CAMBIO 4-44
EJE DELANTERO – CAMBIO ACEITE 4-44
EJE TRASERO – CAMBIO DE ACEITE 4-45
MANTENIMIENTO DESPUÉS DE 3000 HORAS 4-47
DEPÓSITO DE COMBUSTIBLE – LIMPIEZA 4-47
DEPÓSITO DE ACEITE HIDRÁULICO – LIMPIEZA Y CAMBIO DE ACEITE 4-48
MOTOR DIESEL – LIMPIEZA 4-50
PRESTAR SERVICIO DE MANTENIMIENTO EN CASO NECESARIO 4-51
RADIADORES – LIMPIEZA 4-51
NEUMÁTICOS – SUSTITUCIÓN 4-52
CONECTORES Y LÍNEAS – SUSTITUCIÓN 4-53
FUSIBLES 4-54
RELÉ 4-55
BOMBILLAS – SUSTITUCIÓN 4-56
LUZ GIRATORIA 4-59
SISTEMA DE FRENOS – PURGA DEL AIRE 4-60
BATERÍAS – SUSTITUCIÓN 4-61
CORREA – SUSTITUCIÓN 4-61
DIENTES DE LA CUCHARA – CAMBIO 4-62
SECCIÓN 5
DIAGNOSIS DE AVERÍAS 5-1
ERRORES INDICADOS POR INSTRUMENTOS 5-1
FALTA DE CORRIENTE / BATERÍA 5-1
PRESIÓN ACEITE MOTOR 5-2
PRESIÓN DE LOS FRENOS 5-2
TEMPERATURA ACEITE MOTOR 5-3
TEMPERATURA ACEITE HIDRÁULICO 5-3
FILTRO DE AIRE ATASCADO 5-3
TEMPERATURA DEL AGUA DEL MOTOR 5-4
ÍNDICE
SECCIÓN 6
ALMACENAMIENTO 6-1
ALMACENAJE DE LA MÁQUINA 6-1
ALMACENAMIENTO DEL MOTOR 6-1
ALMACENAJE DE LAS BATERÍA 6-2
NUEVA PUESTA EN FUNCIONAMIENTO DE LA MÁQUINA 6-2
SECCIÓN 7
EQUIPOS 7-1
CUCHARA (MULTIFUNCIONES) 4 in 1 (OPCIONAL) 7-1
HORQUILLAS 7-2
SECCIÓN 8
DATOS Y ESPECIFICACIONES TÉCNICAS 8-1
DIMENSIONES Y PRESTACIONES (CON CUCHARA ESTÁNDAR) 8-1
DIMENSIONES Y PRESTACIONES (CON HORQUILLAS) 8-2
RUIDO 8-3
PESOS 8-3
MOTOR DIESEL 8-3
PARES DE TORSIÓN 8-4
SISTEMA DE FRENOS 8-5
VÁLVULA PEDAL DEL FRENO 8-5
PRESOSTATOS 8-5
ACUMULADORES 8-6
SISTEMA DE DIRECCIÓN 8-7
SERVODIRECCIÓN 8-7
CILINDRO DE DIRECCIÓN 8-7
INSTALACIÓN HIDRÁULICA 8-8
REGULACIÓN DE LA PRESIÓN 8-8
BOMBA DE CAUDAL VARIABLE 8-8
BOMBA DE ENGRANAJES 8-9
CILINDROS HIDRÁULICOS 8-9
MOTOR DE TRASLACIÓN 8-9
MOTOR DE TRASLACIÓN “HIGH SPEED” 8-10
INSTALACIÓN ELÉCTRICA ESTÁNDAR 8-10
INSTALACIÓN ELÉCTRICA CON DISPOSITIVO PARA ARRANQUE EN FRÍO 8-10
CUCHARAS 8-10
EJES 8-11
EJE DELANTERO 8-11
EJE DELANTERO “HIGH SPEED” 8-11
EJE TRASERO 8-12
EJE TRASERO “HIGH SPEED” 8-12
PARES DE TORSIÓN 8-13
SECCIÓN 9
ÍNDICE ALFABÉTICO 9-1
