Case 50 Excavadora hidráulica Service Manual Cre 7-21120 – PDF DOWNLOAD (Spanish)

Description

Case 50 Excavadora hidráulica Service Manual Cre 7-21120 – PDF DOWNLOAD (Spanish)

DESCRIPTION:

Case 50 Excavadora hidráulica Service Manual Cre 7-21120 – PDF DOWNLOAD (Spanish)

GENERALIDADES
LIMPIEZA
Limpiar todas las piezas metálicas, salvo los rodamientos,
con white spirit o vapor. No utilizar soda
cáustica para la limpieza con vapor. Después de la
limpieza, secar y aceitar todas las piezas. Limpiar los
conductos de aceite con aire comprimido. Limpiar los
rodamientos con queroseno, secarlos completamente
y lubricarlos.
INSPECCION
Controlar todas las piezas una vez que han sido desmontadas.
Remplazar todas las piezas que presenten
desgaste o daños. Los rasguños o ranuras poco
profundas se pueden retirar con una piedra o con un
trapo embebido en rojo de Inglaterra. Una inspección
visual completa para evitar el desgaste y las picaduras,
y el remplazo de las piezas cuando sea necesario,
evitarán los fallos prematuros.
RODAMIENTOS
Controlar si los rodamientos giran libremente. Si su
ajuste se ha vuelto demasiado libre o si su funcionamiento
es irregular, remplazarlo. Lavar los rodamientos
con un buen disolvente o queroseno y dejarlos
secar al aire. NO SECAR LOS RODAMIENTOS CON
AIRE COMPRIMIDO.
RODAMIENTOS DE AGUJAS
Antes de introducir los rodamientos de agujas en un
mandrilado, siempre retirar todos los resaltos metálicos
del mandrilado o de su borde. Antes de introducir
los rodamientos en una prensa, revestir el interior y
la periferia de los rodamientos con vaselina.

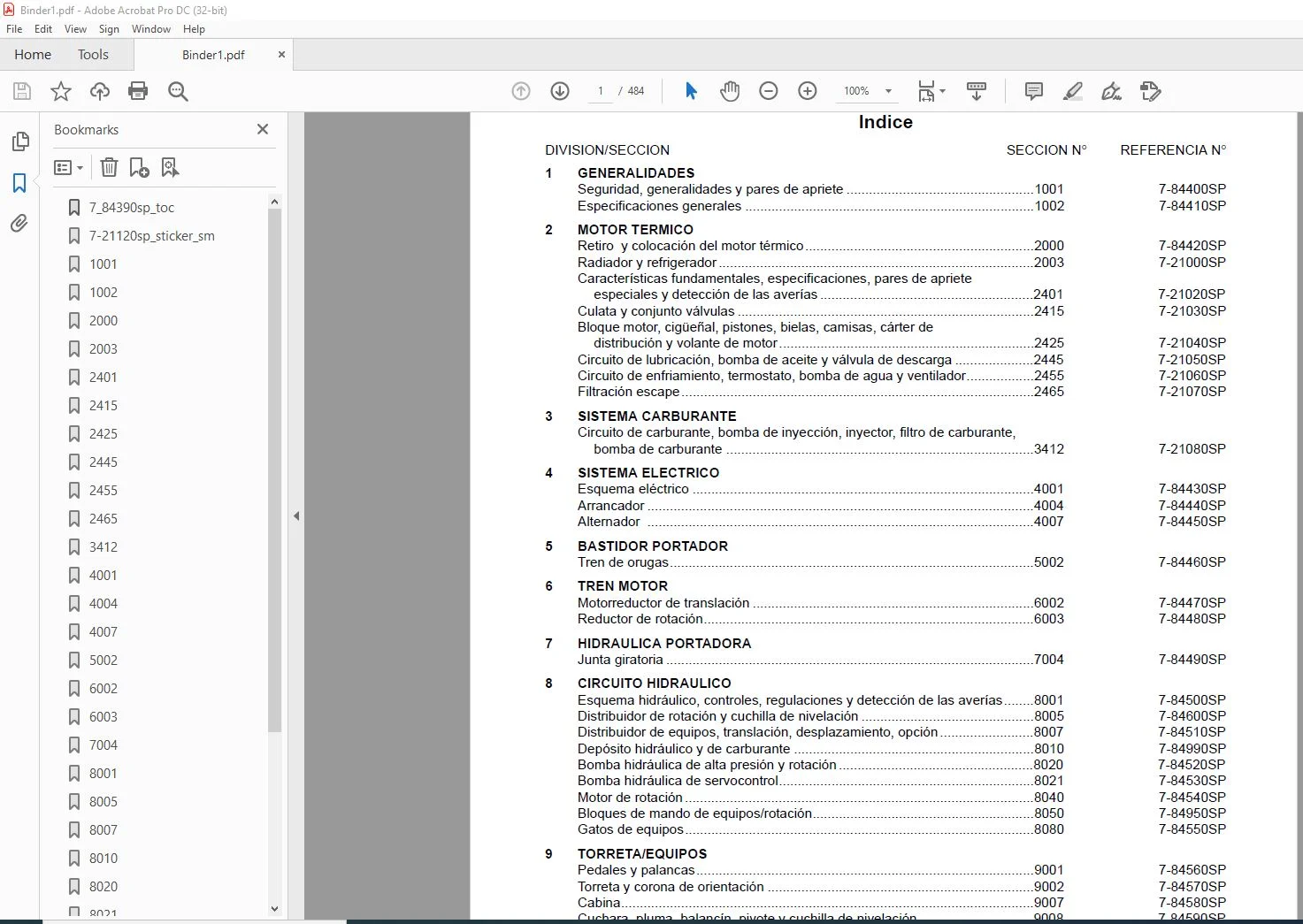

TABLE OF CONTENTS:

Case 50 Excavadora hidráulica Service Manual Cre 7-21120 – PDF DOWNLOAD (Spanish)

1 GENERALIDADES
Seguridad, generalidades y pares de apriete …………………………………………..1001 7-84400SP
Especificaciones generales …………………………………………………………………..1002 7-84410SP
2 MOTOR TERMICO
Retiro y colocación del motor térmico…………………………………………………….2000 7-84420SP
Radiador y refrigerador …………………………………………………………………………2003 7-21000SP
Características fundamentales, especificaciones, pares de apriete
especiales y detección de las averías …………………………………………………2401 7-21020SP
Culata y conjunto válvulas …………………………………………………………………….2415 7-21030SP
Bloque motor, cigüeñal, pistones, bielas, camisas, cárter de
distribución y volante de motor …………………………………………………………..2425 7-21040SP
Circuito de lubricación, bomba de aceite y válvula de descarga …………………2445 7-21050SP
Circuito de enfriamiento, termostato, bomba de agua y ventilador………………2455 7-21060SP
Filtración escape………………………………………………………………………………….2465 7-21070SP
3 SISTEMA CARBURANTE
Circuito de carburante, bomba de inyección, inyector, filtro de carburante,
bomba de carburante ……………………………………………………………………….3412 7-21080SP
4 SISTEMA ELECTRICO
Esquema eléctrico ……………………………………………………………………………….4001 7-84430SP
Arrancador ………………………………………………………………………………………….4004 7-84440SP
Alternador ………………………………………………………………………………………….4007 7-84450SP
5 BASTIDOR PORTADOR
Tren de orugas…………………………………………………………………………………….5002 7-84460SP
6 TREN MOTOR
Motorreductor de translación …………………………………………………………………6002 7-84470SP
Reductor de rotación…………………………………………………………………………….6003 7-84480SP
7 HIDRAULICA PORTADORA
Junta giratoria ……………………………………………………………………………………..7004 7-84490SP
8 CIRCUITO HIDRAULICO
Esquema hidráulico, controles, regulaciones y detección de las averías……..8001 7-84500SP
Distribuidor de rotación y cuchilla de nivelación ……………………………………….8005 7-84600SP
Distribuidor de equipos, translación, desplazamiento, opción …………………….8007 7-84510SP
Depósito hidráulico y de carburante ……………………………………………………….8010 7-84990SP
Bomba hidráulica de alta presión y rotación …………………………………………….8020 7-84520SP
Bomba hidráulica de servocontrol…………………………………………………………..8021 7-84530SP
Motor de rotación …………………………………………………………………………………8040 7-84540SP
Bloques de mando de equipos/rotación…………………………………………………..8050 7-84950SP
Gatos de equipos…………………………………………………………………………………8080 7-84550SP
9 TORRETA/EQUIPOS
Pedales y palancas………………………………………………………………………………9001 7-84560SP
Torreta y corona de orientación ……………………………………………………………..9002 7-84570SP
Cabina………………………………………………………………………………………………..9007 7-84580SP
Cuchara, pluma, balancín, pivote y cuchilla de nivelación………………………….9008 7-84590SP

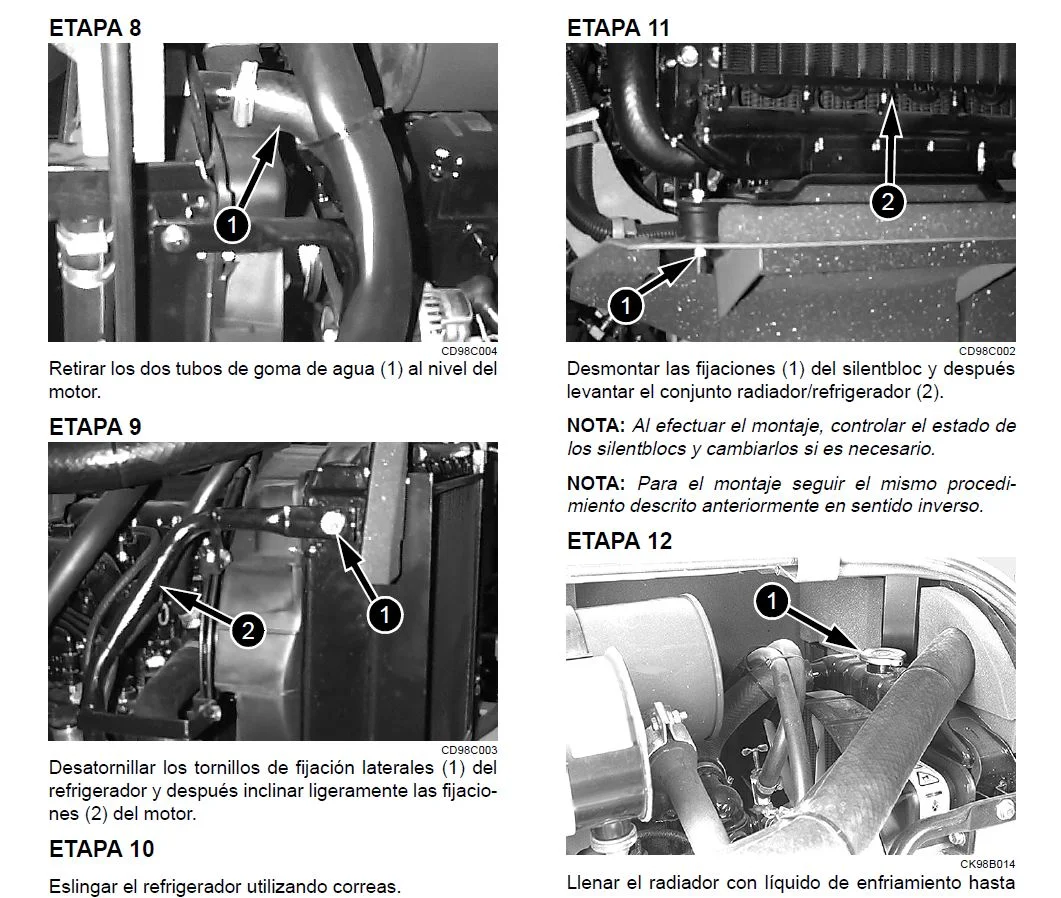

IMAGES PREVIEW OF THE MANUAL:
