Case 50 Excavadore Hidraulica Service Manual – PDF DOWNLOAD

Description

Case 50 Excavadore Hidraulica Service Manual

FILE DETAILS:

Case 50 Excavadore Hidraulica Service Manual

Language: Spanish
Size: 15.2 MB
Pages:  486
Format: PDF
Downloadable: YES

DESCRIPTION:

Case 50 Excavadore Hidraulica Service Manual

• LIMPIEZA : Limpiar todas las piezas metálicas, salvo los rodamientos, con white spirit o vapor. No utilizar soda cáustica para la limpieza con vapor. Después de la limpieza, secar y aceitar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y lubricarlos.
• INSPECCION : Controlar todas las piezas una vez que han sido desmontadas. Remplazar todas las piezas que presenten desgaste o daños. Los rasguños o ranuras poco profundas se pueden retirar con una piedra o con un trapo embebido en rojo de Inglaterra. Una inspección visual completa para evitar el desgaste y las picaduras, y el remplazo de las piezas cuando sea necesario, evitarán los fallos prematuros.
• RODAMIENTOS: Controlar si los rodamientos giran libremente. Si su ajuste se ha vuelto demasiado libre o si su funcionamiento es irregular, remplazarlo. Lavar los rodamientos con un buen disolvente o queroseno y dejarlos secar al aire.
• NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO. RODAMIENTOS DE AGUJAS : Antes de introducir los rodamientos de agujas en un mandrilado, siempre retirar todos los resaltos metálicos del mandrilado o de su borde. Antes de introducir los rodamientos en una prensa, revestir el interior y la periferia de los rodamientos con vaselina. ENGRANAJES Controlar todos los engranajes para verificar si presentan desgaste y daños. Remplazar los engranajes gastados o dañados.
• ANILLOS DE ESTANQUEIDAD, JUNTAS TORICAS Y JUNTAS PLANAS : Siempre poner anillos de estanqueidad, juntas tóricas y juntas planas nuevas. Revestir con vaselina los anillos de estanqueidad y las juntas tóricas. ARBOLES Controlar todos los árboles que presentan signos de desgaste o daños. Controlar que la superficie del árbol que lleva un rodamiento o un anillo de estanqueidad no esté dañada.
• PIEZAS DE RECAMBIO : Siempre montar piezas de recambio originales. Para realizar un pedido, consulte el Catálogo de las piezas sueltas para poder indicar el número de referencia correcto de los artículos de recambio originales. Los fallos debidos a la utilización de piezas de recambio que no sean piezas originales no están cubiertos por la garantía.
• ENGRASE : Sólo utilizar los aceites y lubricantes especificados en el manual del operador o el de mantenimiento. Los fallos debidos a la utilización de aceites y lubricantes no especificados no están cubiertos por la garantía.

TABLE OF CONTENTS:

Case 50 Excavadore Hidraulica Service Manual

1 GENERALIDADES
Seguridad, generalidades y pares de apriete 1001 7-84400SP
Especificaciones generales 1002 7-84410SP
2 MOTOR TERMICO
Retiro y colocación del motor térmico 2000 7-84420SP
Radiador y refrigerador 2003 7-21000SP
Características fundamentales, especificaciones, pares de apriete
especiales y detección de las averías 2401 7-21020SP
Culata y conjunto válvulas 2415 7-21030SP
Bloque motor, cigüeñal, pistones, bielas, camisas, cárter de
distribución y volante de motor 2425 7-21040SP
Circuito de lubricación, bomba de aceite y válvula de descarga 2445 7-21050SP
Circuito de enfriamiento, termostato, bomba de agua y ventilador 2455 7-21060SP
Filtración escape 2465 7-21070SP
3 SISTEMA CARBURANTE
Circuito de carburante, bomba de inyección, inyector, filtro de carburante,
bomba de carburante 3412 7-21080SP
4 SISTEMA ELECTRICO
Esquema eléctrico 4001 7-84430SP
Arrancador 4004 7-84440SP
Alternador 4007 7-84450SP
5 BASTIDOR PORTADOR
Tren de orugas 5002 7-84460SP
6 TREN MOTOR
Motorreductor de translación 6002 7-84470SP
Reductor de rotación 6003 7-84480SP
7 HIDRAULICA PORTADORA
Junta giratoria 7004 7-84490SP
8 CIRCUITO HIDRAULICO
Esquema hidráulico, controles, regulaciones y detección de las averías 8001 7-84500SP
Distribuidor de rotación y cuchilla de nivelación 8005 7-84600SP
Distribuidor de equipos, translación, desplazamiento, opción 8007 7-84510SP
Depósito hidráulico y de carburante 8010 7-84990SP
Bomba hidráulica de alta presión y rotación 8020 7-84520SP
Bomba hidráulica de servocontrol 8021 7-84530SP
Motor de rotación 8040 7-84540SP
Bloques de mando de equipos/rotación 8050 7-84950SP
Gatos de equipos 8080 7-84550SP
9 TORRETA/EQUIPOS
Pedales y palancas 9001 7-84560SP
Torreta y corona de orientación 9002 7-84570SP
Cabina 9007 7-84580SP
Cuchara, pluma, balancín, pivote y cuchilla de nivelación 9008 7-84590SP

CASE 50 EXCAVADORE HIDRAULICA SERVICE MANUAL – PDF DOWNLOAD:

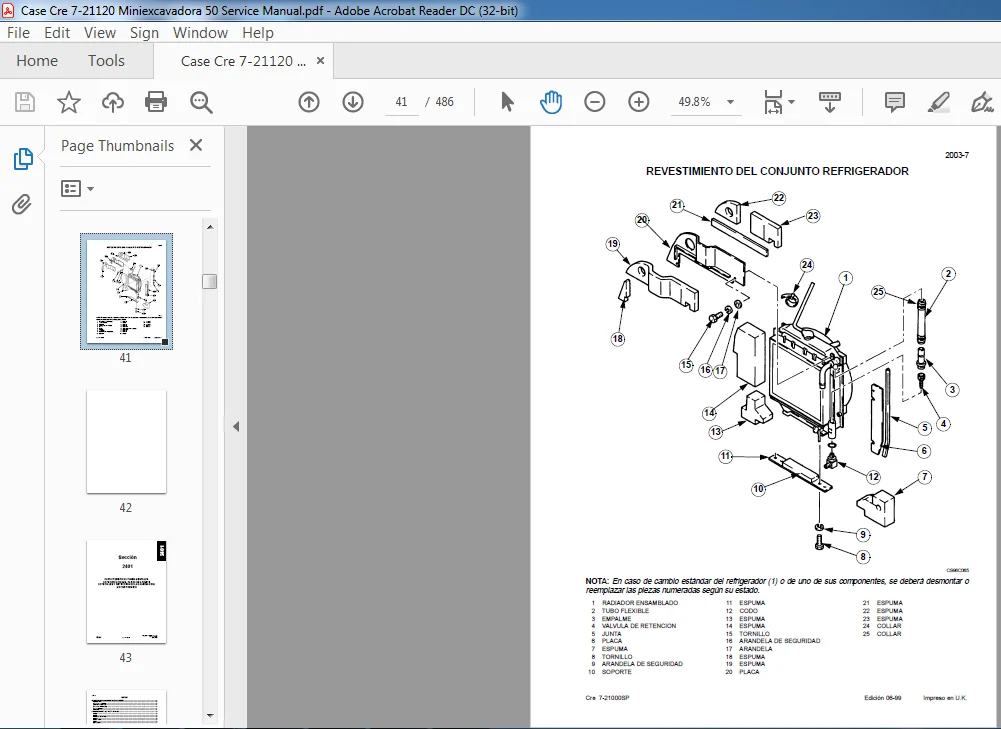

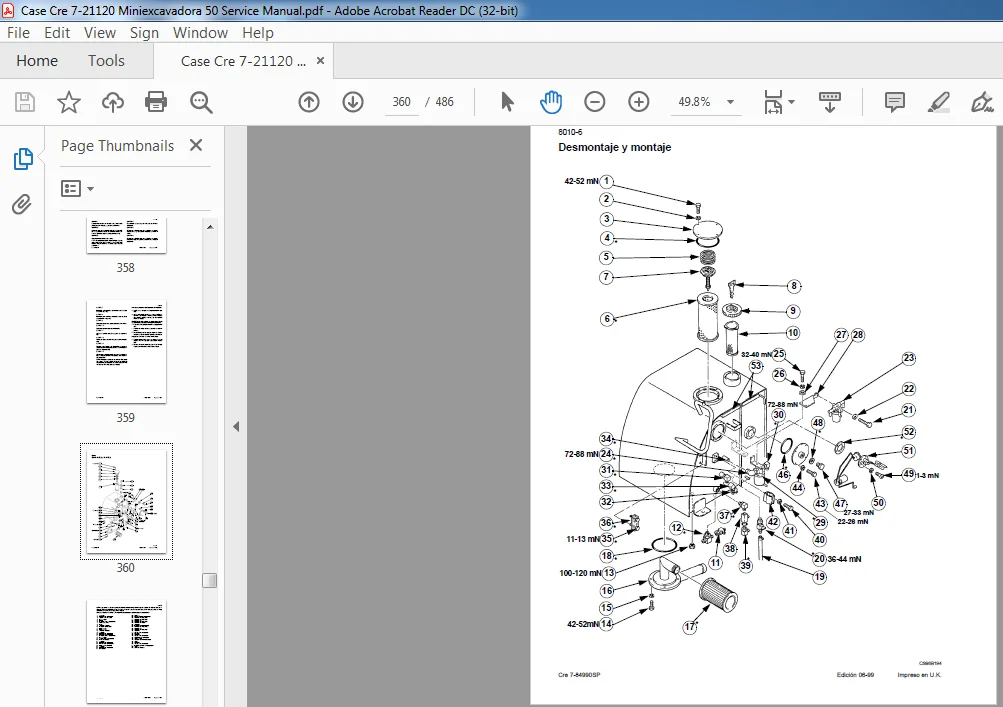

IMAGES PREVIEW OF THE MANUAL:
