Case 521F Tier 4 Tekerlekli Yükleyici OPERATÖR KILAVUZU 47555521 – PDF DOWNLOAD

Description

Case 521F Tier 4 Tekerlekli Yükleyici OPERATÖR KILAVUZU 47555521 – PDF DOWNLOAD

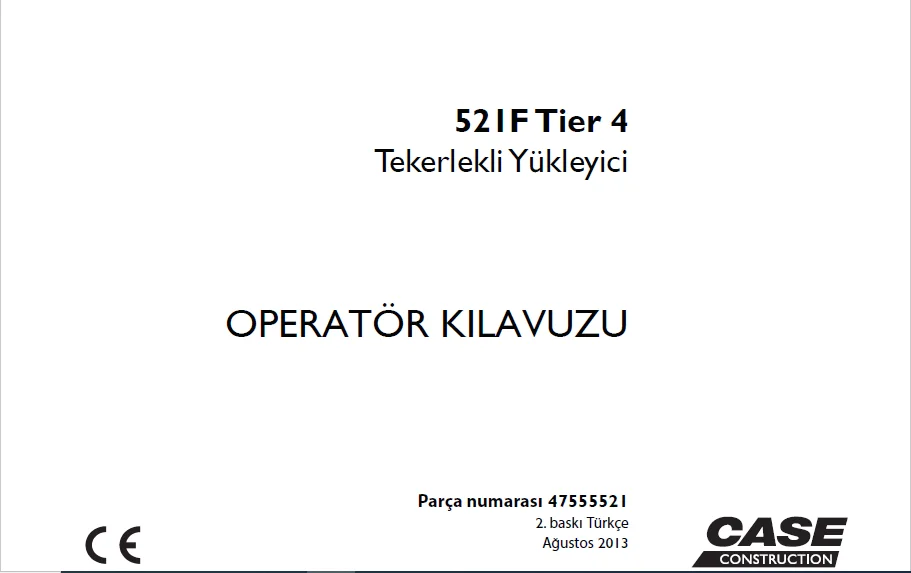

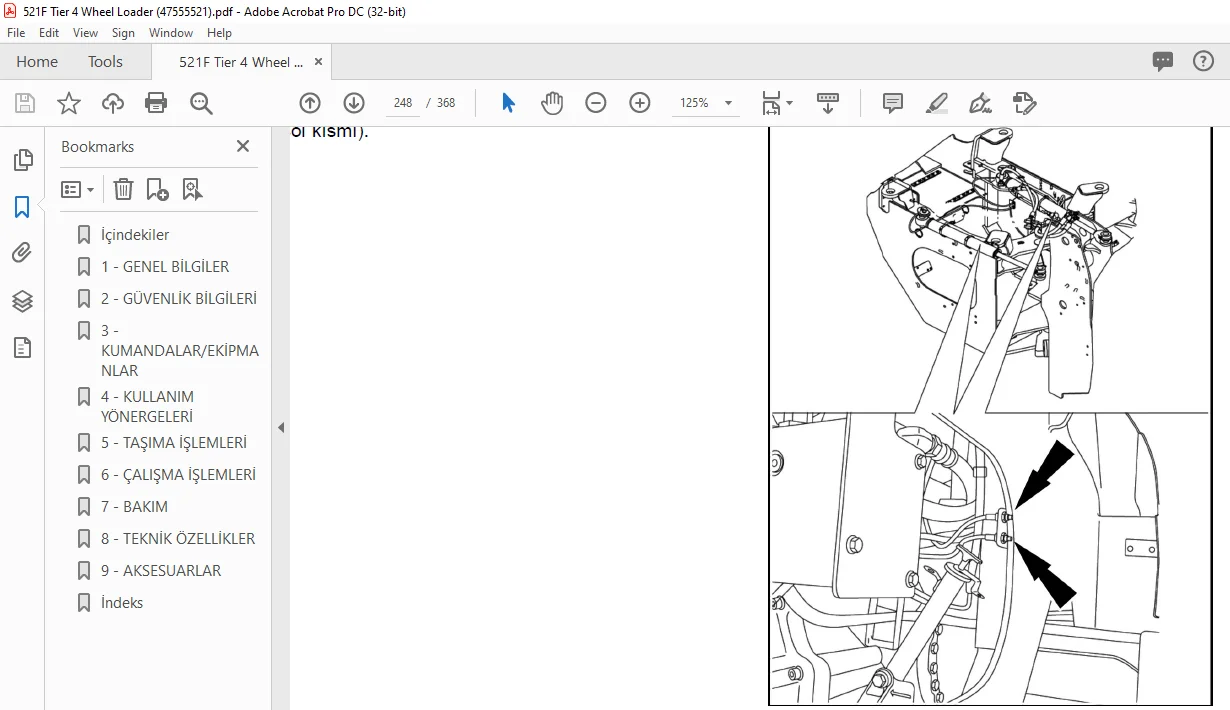

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:

TANIM:

Case 521F Tier 4 Tekerlekli Yükleyici OPERATÖR KILAVUZU 47555521 – PDF DOWNLOAD

GENEL BİLGİLER:
Araç Sahibinin Dikkatine [54160763]:

• Motoru çalıştırmadan veya aracı kullanmaya başlamadan önce bu kılavuzu okuyun. Daha fazla bilgiye ihtiyaç
  duyarsanız, CASE CONSTRUCTION satıcınızla görüşün.
• Bu kılavuz makinenizin emniyetli işletimi, düzen ve bakımına dair önemli bilgiler içermektedir. Bu kılavuzun sonundakiendekse bakarak, makinenizle ilgili belirli birimleri bulabilirsiniz.
• Aracı kullanırken veya servis işlemleri yaparken yaralanma riskini ortadan kaldırmak için bu kılavuzu güvenlik,
  kullanma ve bakım talimatlarına özel itina göstererek dikkatli bir şekilde okuyun. Bu makine, en titiz kalite
  standartlarına göre tasarlanmış ve üretilmiştir ve ayrıca 2006/42/EC standardına uygundur. Ancak, kaza riskinin
  tamamen ortadan kaldırılması mümkün değildir. Bu nedenle temel güvenlik kurallarına ve önlemlerine uygun hareket
  edilmesi son derece önemlidir.
• Bu araç için gerekli değişiklikler, ekleme ve modifikasyonların çeşitli ülke kanunları ve emniyet yönetmeliklerine
  uygunluğu için yetkili bayiniz veya CNH Italia S.p.A. ile iletişime geçin. İzinsiz değişiklikler, ciddi yaralanmalara veya
  ölüme yol açacaktır. Bu tür izinsiz değişiklikleri yapan kişi sonuçlarından sorumlu olacaktır.
• Bu kılavuzdaki bilgiler, kılavuzun hazırlandığı tarihte mevcut olan bilgiler ışığında temin edilmiştir. Ayarlar,
  prosedürler, parça numaraları, yazılım ve diğer bilgiler değişebilir. Bu değişiklikler, makinede yapılacak bakımı
  etkileyebilir. Makinede herhangi bir işlem yapmadan önce, tam ve güncel bilgileri satıcınızdan edinin.
