Case 570ST Apenas carregador MANUAL DE OPERADOR(51571632) – PDF DOWNLOAD (Portuguese)

Description

Case 570ST Apenas carregador MANUAL DE OPERADOR(51571632) – PDF DOWNLOAD (Portuguese)

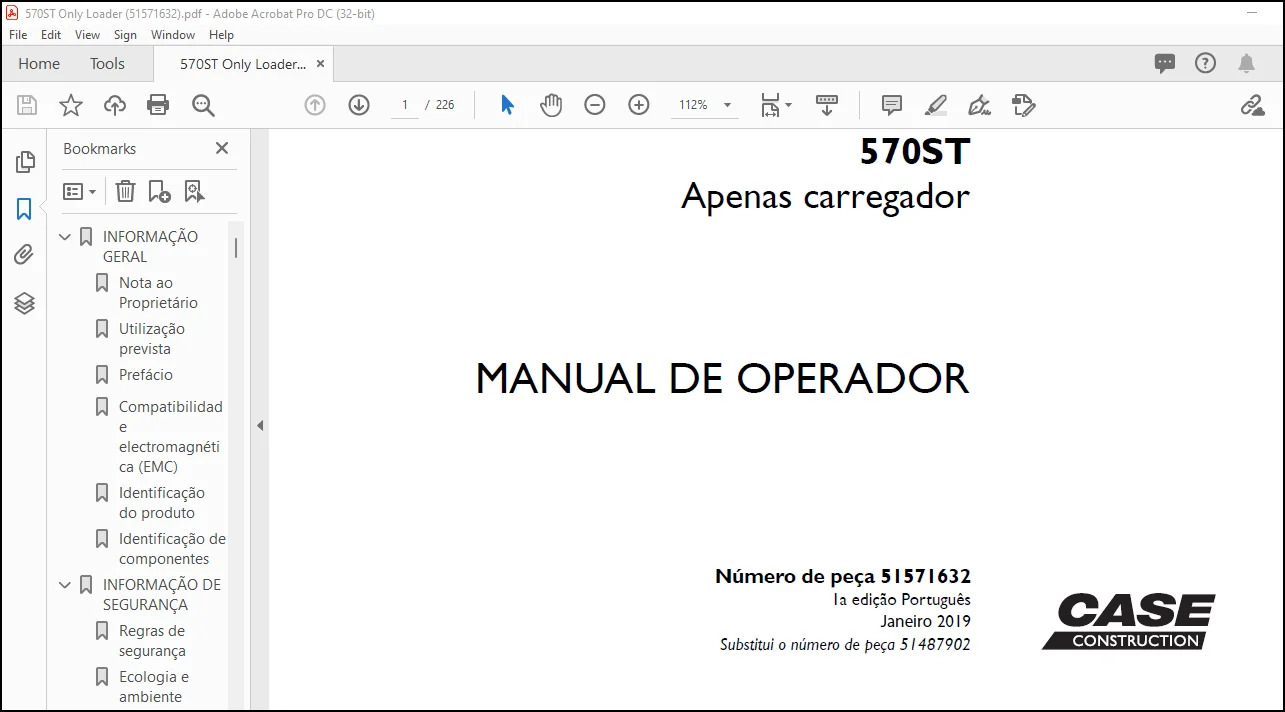

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case 570ST Apenas carregador MANUAL DE OPERADOR(51571632) – PDF DOWNLOAD (Portuguese)

INFORMAÇÃO GERAL
Nota ao Proprietário
Leia este manual antes de dar arranque ao motor ou operar a máquina. Se necessitar de mais informações, contacte
o seu concessionário CASE.
Este manual contém informações importantes sobre a operação segura, o ajuste e a manutenção do seu carregador
simples. Este manual está dividido em capítulos, conforme indicado no índice. Consulte o índice remissivo, no final
do manual, para localizar itens específicos sobre a sua máquina. O carregador simples cumpre os regulamentos
de segurança atuais. Leia atentamente este manual, prestando especial atenção às instruções relacionadas com
a segurança, o funcionamento e a manutenção, de modo a evitar o risco de ferimentos ao operar ou efectuar a
manutenção da máquina.
NOTA: Todas as pessoas que vão operar esta máquina devem ter uma autorização de operação local válida e/ou
outra autorização referente à idade de trabalho em vigor no país.
A máquina foi concebida e fabricada de acordo com as normas de qualidade mais rigorosas. Contudo, o risco de
ocorrência de acidentes nunca pode ser totalmente excluído. Por esse motivo, é essencial respeitar as regras e
precauções básicas de segurança. NÃO utilize nem permita que ninguém utilize ou realize trabalhos de manutenção
nesta máquina até que você ou outras pessoas tenham lido e compreendido as instruções de segurança, operação
e manutenção constantes deste manual. Utilize apenas operadores com formação adequada que tenham demonstrado
capacidade para operar e reparar esta máquina de forma correta e segura.
A informação constante deste manual é fornecida tendo por base a informação que estava disponível no momento
em que o manual foi impresso. As definições, os procedimentos, os números de peça, o software e outros itens
podem ser modificados. Estas alterações podem afectar a manutenção realizada na máquina. Certifique-se de que
o seu concessionário CASE lhe fornece as informações mais completas e actuais antes de iniciar qualquer operação
com a máquina.
Este Manual do Operador deve ser guardado no compartimento do manual existente nesta máquina. Verifique se
este manual está completo e em bom estado. Para obter manuais adicionais, consulte o seu concessionário CASE.
Contacte o seu concessionário CASE relativamente a qualquer informação ou assistência adicionais relativas à máquina.
No seu concessionário CASE poderá encontrar peças de serviço aprovadas pela empresa. O seu concessionário
CASE dispõe de técnicos com formação especial que conhecem os melhores métodos de reparação e
manutenção para a sua máquina.
1

ÍNDICE:

Case 570ST Apenas carregador MANUAL DE OPERADOR(51571632) – PDF DOWNLOAD (Portuguese)

INFORMAÇÃO GERAL…………………………………………………………… 7
Nota ao Proprietário……………………………………………………. 7
Utilização prevista…………………………………………………….. 8
Prefácio………………………………………………………………. 10
Compatibilidade electromagnética
(EMC)……………………………………. 11
Identificação do produto………………………………………………… 12
Identificação de componentes…………………………………………….. 16
INFORMAÇÃO DE SEGURANÇA…………………………………………………….. 17
Regras de segurança…………………………………………………….. 17
Ecologia e ambiente…………………………………………………….. 25
Sinais gestuais………………………………………………………… 26
Dísticos de segurança…………………………………………………… 31
CONTROLOS E INSTRUMENTOS……………………………………………………. 39
Acesso à plataforma do operador………………………………………….. 39
Acesso à plataforma do operador………………………………………. 39
Banco do operador………………………………………………………. 42
Banco do operador…………………………………………………… 42
Controlos dianteiros……………………………………………………. 43
Controlos dianteiros………………………………………………… 43
Controlos do pedal………………………………………………….. 45
Controlos da transmissão…………………………………………….. 47
Controlos do lado direito……………………………………………….. 50
Comandos do lado direito…………………………………………….. 50
Visor…………………………………………………………………. 52
Painel de instrumentos – Dianteiro……………………………………. 52
Painel de instrumentos – Lateral……………………………………… 53
Painel de instrumentos………………………………………………. 54
Controlos de aquecimento, ventilação
e ar condicionado (AVAC)……………. 56
AJUSTES E CONTROLOS DA CABINA……………………………………………. 57
Cabina e plataforma – identificação de controlo………………………… 57
CONTROLOS DO ACESSÓRIO DO CARREGADOR……………………………………… 59
Controlos do acessório do carregador………………………………….. 59
Acessório do carregador……………………………………………… 60
INSTRUÇÕES DE FUNCIONAMENTO…………………………………………………. 67
Colocação da unidade em serviço………………………………………….. 67
Colocar a máquina em funcionamento……………………………………. 67
Operar a máquina……………………………………………………. 68
Funcionamento em estrada…………………………………………….. 69
Operação no local dos trabalhos………………………………………. 70
Arranque da unidade…………………………………………………….. 71
Arranque do motor…………………………………………………… 71
Arranque assistido (arranque)………………………………………… 72
Arranque do motor – Em temperaturas baixas…………………………….. 73
Paragem da unidade……………………………………………………… 74
Parar o motor………………………………………………………. 74
Movimentação da unidade…………………………………………………. 75
Movimentação da unidade……………………………………………… 75
2WD ou 4WD…………………………………………………………. 77
Estacionamento da Unidade……………………………………………….. 78
Estacionamento da Unidade……………………………………………. 78
OPERAÇÕES DE TRANSPORTE…………………………………………………….. 79
Transporte em estrada…………………………………………………… 79
Requisitos para deslocação em estrada…………………………………. 79
Precauções para deslocação em estrada…………………………………. 80
Preparação para transporte em estrada…………………………………….. 81
Preparação da máquina para deslocação em estrada……………………….. 81
Expedição……………………………………………………………… 84
Transporte da máquina (num reboque)…………………………………… 84
Transporte de recuperação……………………………………………….. 85
Rebocar a máquina…………………………………………………… 85
FUNCIONAMENTO……………………………………………………………… 89
Informações gerais……………………………………………………… 89
Funcionamento da máquina com tempo frio……………………………….. 89
Utilizar a máquina em altitudes elevadas………………………………. 90
Utilizar a máquina em temperaturas elevadas……………………………. 91
Funcionamento da máquina em água……………………………………… 92
Elevar a máquina……………………………………………………. 93
ACESSÓRIO DO CARREGADOR…………………………………………………. 94
Organização do local de trabalho……………………………………… 94
Botão
de desactivação da transmissão………………………………….. 95
Operação do acessório do carregador…………………………………… 96
Suporte de segurança do acessório do carregador………………………… 99
Balde do carregador – Extracção ……………………………………..100
Balde do carregador – Instalação ……………………………………..101
MANUTENÇÃO…………………………………………………………………103
Informações gerais………………………………………………………103
Líquidos e lubrificantes……………………………………………..103
Combustível…………………………………………………………104
Armazenamento do combustível………………………………………….105
Depósito de combustível………………………………………………106
Óleo hidráulico……………………………………………………..107
Depósito de óleo hidráulico…………………………………………..108
Viscosidade do óleo do motor………………………………………….109
Instruções de segurança………………………………………………110
Segurança da máquina…………………………………………………111
Planificação da manutenção……………………………………………….112
Tabela da manutenção…………………………………………………112
A CADA 10 HORAS OU DIARIAMENTE……………………………………………114
Travão de serviço……………………………………………………114
Travão de estacionamento……………………………………………..115
Fusíveis e lâmpadas………………………………………………….116
Funcionalidade dos controlos e lâmpadas………………………………..118
Tensão da correia da ventoinha/alternador………………………………119
Correia do compressor de ar condicionado (se equipada)…………………..120
Nível de óleo do motor – Verificação…………………………………..121
Nível do óleo da transmissão – Verificação……………………………..122
Nível do líquido de
refrigeração – Verificação………………………….123
Verificação do nível de óleo hidráulico………………………………..124
Nível do depósito de combustível – Verificação – Nível ………………….125
Indicador de restrição – Verificação…………………………………..126
Reaperto das rodas…………………………………………………..127
Pontos de lubrificação – Lubrificação………………………………….128
Drenagem do separador de água…………………………………………130
PRIMEIRAS 50 HORAS………………………………………………………131
Óleo do motor e filtro de óleo – Verificação……………………………131
Nível do electrólito da bateria – Verificação…………………………..133
Eixo traseiro Suporte do eixo – Apertar………………………………..134
A CADA 100 HORAS………………………………………………………..135
Respiradouro do sistema hidráulico
– Limpeza……………………………135
Verificação da bateria……………………………………………….136
Respiradouro do eixo dianteiro (apenas 4WD) – Limpeza……………………137
Óleo do diferencial do eixo traseiro – Verificação………………………138
Reaperto dos parafusos de montagem do motor e da cabina………………….139
Nível de óleo do cubo do eixo dianteiro (apenas 4WD) – Verificação………..140
A CADA 500 HORAS………………………………………………………..141
Óleo do motor e filtro de óleo – Verificação……………………………141
Verificar
a folga dos impulsores das válvulas…………………………..143
Filtro de lama – Substituição…………………………………………144
Filtro de combustível – Substituição…………………………………..145
A CADA 1000 HORAS……………………………………………………….146
Transmissão Powershuttle – Mudança de óleo……………………………..146
Filtro do óleo da transmissão – Substituição……………………………147
Filtro de sucção
da transmissão – Limpeza………………………………148
Filtro do óleo hidráulico – Substituição……………………………….149
Óleo do cubo do eixo dianteiro (apenas 4WD) – Substituição……………….150
Óleo do cubo do eixo traseiro – Substituição……………………………151
Óleo do diferencial do eixo dianteiro (apenas 4WD) – Substituição…………152
Óleo do diferencial do eixo traseiro – Substituição……………………..153
Eixo dianteiro – Lubrificação do cubo, 2WD……………………………..154
A CADA 1200 HORAS……………………………………………………….156
Verificar o injector de combustível……………………………………156
A CADA 2000 HORAS……………………………………………………….157
Óleo dos travões – Substituição……………………………………….157
Óleo hidráulico – Substituição………………………………………..158
Líquido de refrigeração do motor – Substituição…………………………159
Sistema de refrigeração do motor – Limpeza……………………………..161
CONFORME NECESSÁRIO……………………………………………………..162
Filtro de ar do motor………………………………………………..162
Pressão dos pneus – Verificação……………………………………….165
Condensador – Limpeza………………………………………………..168
Filtro de pólen – Limpeza…………………………………………….169
Armazenamento…………………………………………………………..170
Armazenamento da máquina……………………………………………..170
Armazenamento de curto prazo………………………………………….171
Armazenamento do motor……………………………………………….172
Armazenamento da bateria……………………………………………..173
Devolver a máquina ao serviço…………………………………………174
Retirar do armazenamento……………………………………………..175
RESOLUÇÃO DE PROBLEMAS………………………………………………………177
Sintoma(s)……………………………………………………………..177
Motor – Resolução de problemas………………………………………..177
Motor de arranque – Resolução de problemas……………………………..179
Alternador – Resolução de problemas……………………………………180
Transmissão – Resolução de problemas…………………………………..181
Eixos – Resolução de problemas………………………………………..183
Sistema de direcção – Resolução de problemas……………………………187
Sistemas hidráulicos – Resolução de problemas…………………………..188
Sistemas hidráulicos – Resolução de problemas…………………………..189
Acessório do carregador – Resolução de problemas………………………..190
Oscilação
– Resolução de problemas…………………………………….191
Bomba hidráulica – Resolução de problemas………………………………192
Sistemas eléctricos – Resolução de problemas……………………………193
Aquecimento, ventilação e ar-condicionado (AVAC) – Resolução de problemas….194
ESPECIFICAÇÕES……………………………………………………………..197
Especificações………………………………………………………….197
Pesos
dos materiais – Material …………………………………………..206
Tabela de binário – Material de fixação sem flange no sistema métrico ……….207
Tabela de binário – Material de fixação com flange no sistema métrico ……….208
Identificação…………………………………………………………..209
Tabela de binário – Material de fixação sem flange no sistema imperial ………210
Tabela de binário – Material de fixação com flange no sistema imperial ………211
Identificação…………………………………………………………..212
Unidades de medição e conversão…………………………………………..213
ACESSÓRIOS…………………………………………………………………217
Balde do carregador……………………………………………………..217
Balde do carregador com garfos……………………………………………221

OBSERVE:

• Este é o mesmo manual usado pelas concessionárias para diagnosticar e solucionar problemas do seu veículo
• Você será direcionado para a página de download assim que a compra for concluída. Todo o processo de pagamento e download levará entre 2 e 5 minutos
• Se precisar de qualquer outro manual de serviço/reparo/peças, sinta-se à vontade para entrar em contato com [email protected]. Ainda temos 50.000 manuais não listados

S.M
