Case 570ST Retroexcavadora Manual de Servicio 51590712 – PDF DOWNLOAD

Description

Case 570ST Retroexcavadora Manual de Servicio 51590712 – PDF DOWNLOAD

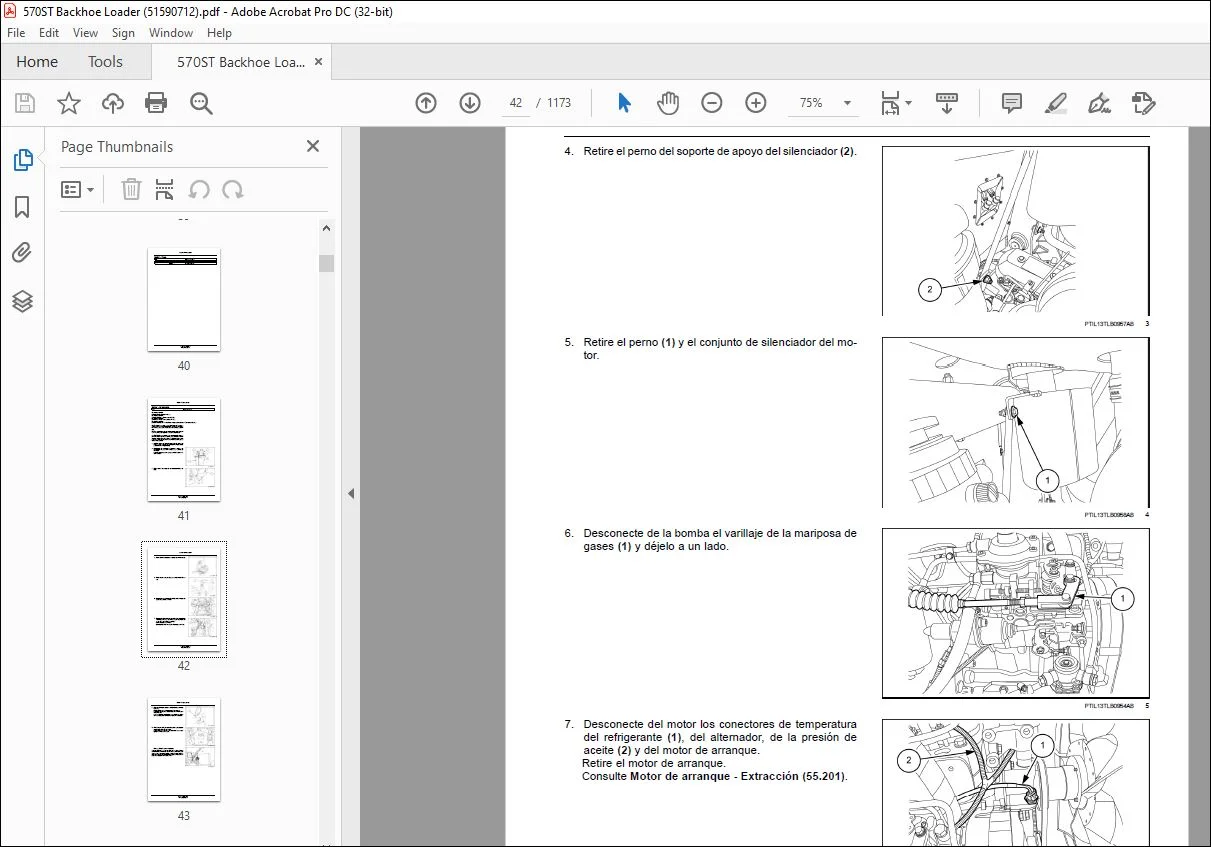

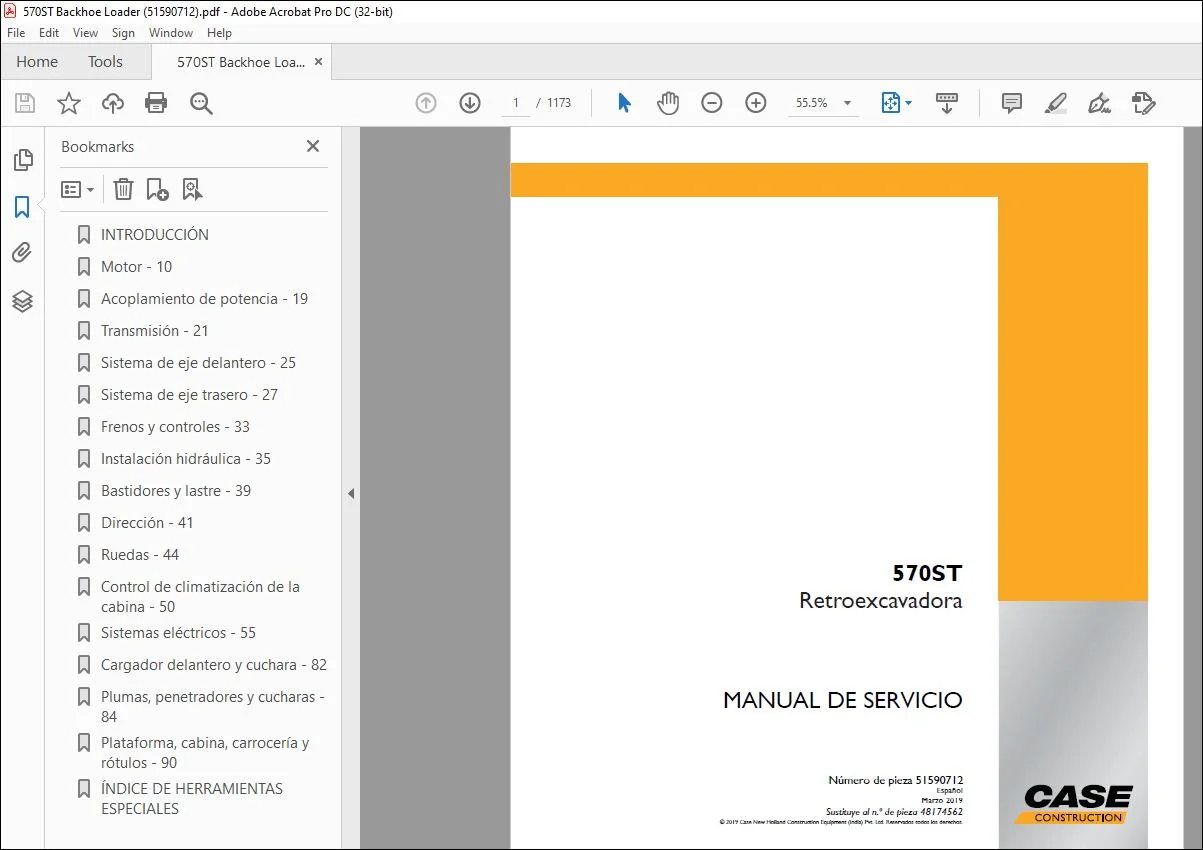

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 570ST Retroexcavadora Manual de Servicio 51590712 – PDF DOWNLOAD

570ST Two-Wheel Drive (2WD), 96hp Tier 3, Side shift
570ST Four-Wheel Drive (4WD), 96hp Tier 3, Side shift
570ST Two-Wheel Drive (2WD), 72kW Tier 3, Side shift
570ST Four-Wheel Drive (4WD), 72kW Tier 3, Side shift

INTRODUCCIÓN:
Normativa de seguridad:
PELIGRO:

• Si no se utiliza y se mantiene correctamente esta máquina, pueden producirse accidentes.
  Lea y comprenda las instrucciones de funcionamiento, lubricación, mantenimiento y reparación, antes
  de utilizar la máquina o de realizar cualquier tarea de lubricación, mantenimiento o reparación.
• Si no se cumplen estas instrucciones, se producirán muertes o graves lesiones.
  Utilice este manual, junto con el manual del operador, para conocer y llevar a cabo los procedimientos de servicio
  completos. Lea las etiquetas de seguridad y de información de la máquina. Lea el manual del operador y el manual
  de seguridad. Asegúrese de comprender el funcionamiento de la máquina antes de iniciar cualquier trabajo de mantenimiento.
• Antes de llevar a cabo el mantenimiento de la máquina, coloque una etiqueta con el texto “No utilizar” en el volante
  o sobre el interruptor de la llave de contacto. Asegúrese de que la etiqueta está en un lugar donde la vea cualquier
  persona que pueda hacer funcionar la máquina o realizar el mantenimiento.
  Piezas de plástico o resina.

• Evite utilizar gasolina, disolvente de pintura, etc., al limpiar piezas de plástico, la consola, el tablero de mandos,
etc.
• Utilice solamente agua, jabón neutro y un paño suave para limpiar estas piezas.
• El uso de gasolina, disolvente de pintura, etc., puede causar decoloración, grietas o deformaciones de las piezas
que se están limpiando.

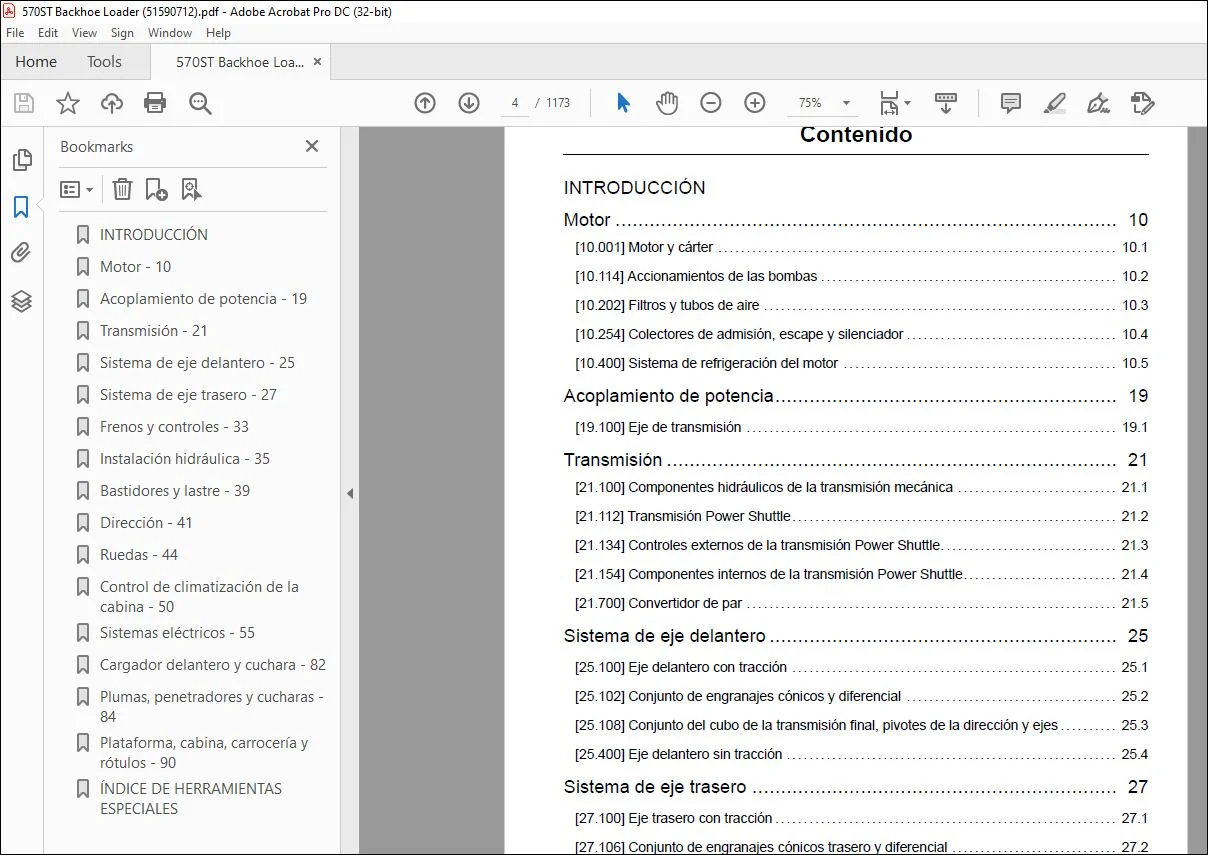

TABLA DE CONTENIDO:

Case 570ST Retroexcavadora Manual de Servicio 51590712 – PDF DOWNLOAD

INTRODUCCIÓN
Motor 10
[10 001] Motor y cárter 10 1
[10 114] Accionamientos de las bombas 10 2
[10 202] Filtros y tubos de aire 10 3
[10 254] Colectores de admisión, escape y silenciador 10 4
[10 400] Sistema de refrigeración del motor 10 5
Acoplamiento de potencia 19
[19 100] Eje de transmisión 19 1
Transmisión 21
[21 100] Componentes hidráulicos de la transmisión mecánica 21 1
[21 112] Transmisión Power Shuttle 21 2
[21 134] Controles externos de la transmisión Power Shuttle 21 3
[21 154] Componentes internos de la transmisión Power Shuttle 21 4
[21 700] Convertidor de par 21 5
Sistema de eje delantero 25
[25 100] Eje delantero con tracción 25 1
[25 102] Conjunto de engranajes cónicos y diferencial 25 2
[25 108] Conjunto del cubo de la transmisión final, pivotes de la dirección y ejes 25 3
[25 400] Eje delantero sin tracción 25 4
Sistema de eje trasero 27
[27 100] Eje trasero con tracción 27 1
[27 106] Conjunto de engranajes cónicos trasero y diferencial 27 2
[27 124] Eje, buje de dirección y transmisión final 27 3
Frenos y controles 33
[33 202] Frenos de servicio hidráulicos 33 1
51590712 16/03/2019
[33 110] Freno o bloqueo de estacionamiento 33 2
Instalación hidráulica 35
[35 000] Instalación hidráulica 35 1
[35 300] Depósito, refrigerador y filtros 35 2
[35 104] Bomba de desplazamiento fijo 35 3
[35 359] Válvula de control principal 35 4
[35 724] Control del sistema hidráulico del cargador delantero 35 5
[35 701] Sistema hidráulico del brazo del cargador delantero 35 6
[35 723] Sistema hidráulico de la cuchara del cargador delantero 35 7
[35 726] Controles hidráulicos de la excavadora y la retroexcavadora 35 8
[35 736] Sistema hidráulico de la pluma 35 9
[35 737] Sistema hidráulico del penetrador 35 10
[35 738] Sistema hidráulico de la cuchara de excavadora y retroexcavadora 35 11
[35 739] Sistema hidráulico del brazo de oscilación 35 12
[35 AAA] Subgrupo genérico de los sistemas hidráulicos 35 13
Bastidores y lastre 39
[39 100] Bastidor 39 1
[39 129] Estabilizadores 39 2
Dirección 41
[41 101] Control de la dirección 41 1
[41 200] Componentes del control hidráulico 41 2
[41 216] Cilindros 41 3
Ruedas 44
[44 511] Ruedas delanteras 44 1
[44 520] Ruedas traseras 44 2
[44 AAA] Subgrupo genérico de ruedas 44 3
Control de climatización de la cabina 50
[50 100] Calefacción 50 1
51590712 16/03/2019
[50 200] Aire acondicionado 50 2
Sistemas eléctricos 55
[55 100] Mazos de cables y conectores 55 1
[55 201] Sistema de arranque del motor 55 2
[55 301] Alternador 55 3
[55 518] Sistema de limpiaparabrisas y lavaparabrisas 55 4
Cargador delantero y cuchara 82
[82 100] Brazo 82 1
[82 300] Cuchara 82 2
Plumas, penetradores y cucharas 84
[84 114] Soporte giratorio de la pluma 84 1
[84 910] Pluma 84 2
[84 912] Brazo penetrador 84 3
Plataforma, cabina, carrocería y rótulos 90
[90 150] Cabina 90 1
[90 154] Puertas de la cabina y trampillas 90 2
[90 156] Ventanas y parabrisas de la cabina 90 3
[90 100] Cubierta del motor y paneles 90 4

TENGA EN CUENTA:

• Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
• Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
• Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
