Case 570T Retroexcavadora Manual de Servicio 51590706 – PDF DOWNLOAD

Description

Case 570T Retroexcavadora Manual de Servicio 51590706 – PDF DOWNLOAD

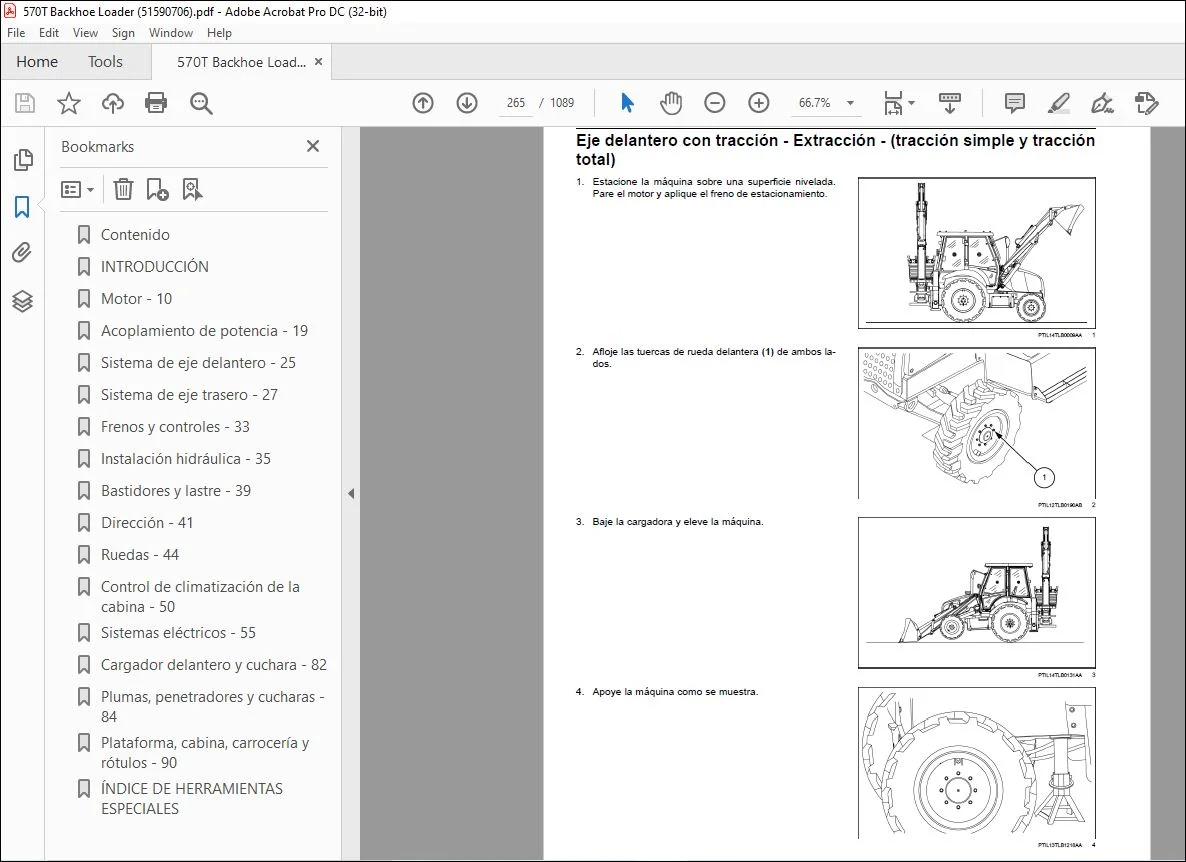

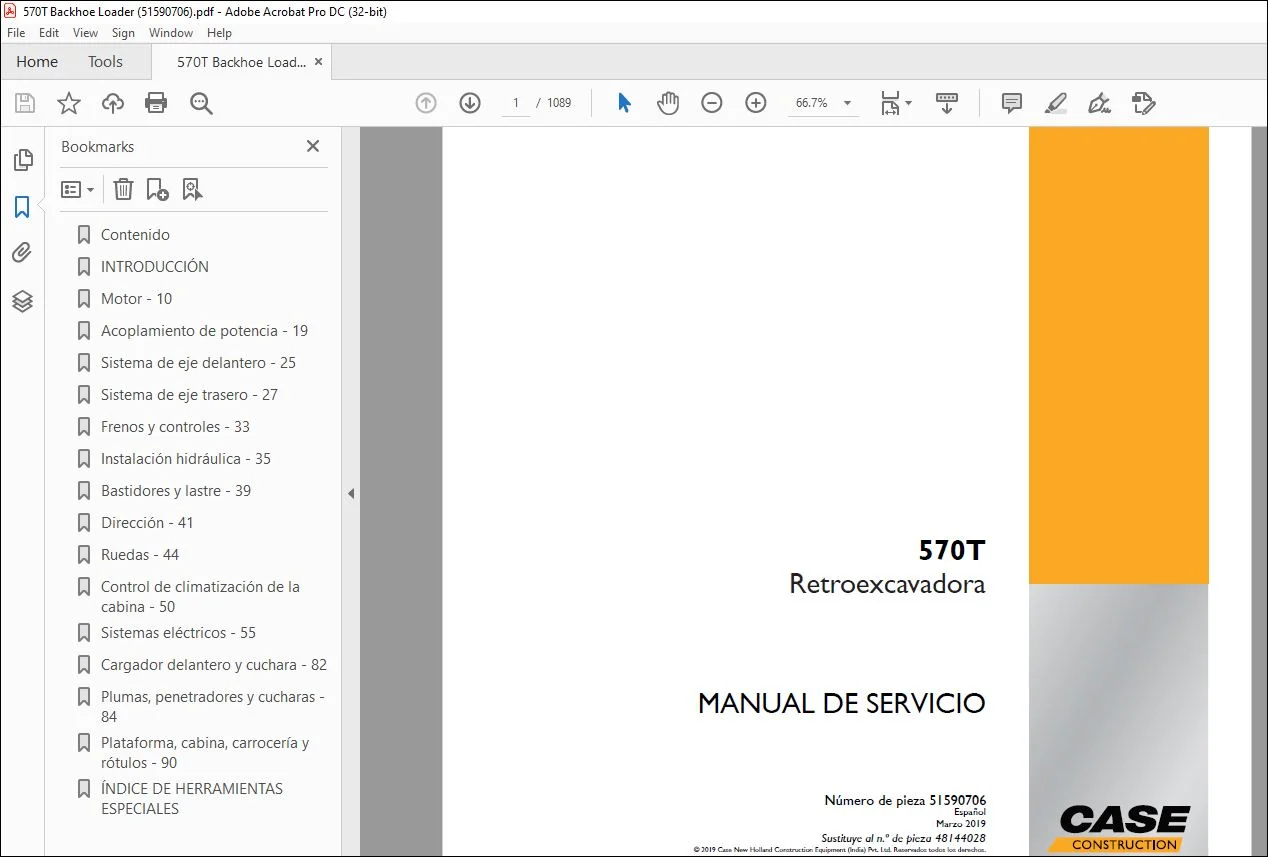

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 570T Retroexcavadora Manual de Servicio 51590706 – PDF DOWNLOAD

INTRODUCCIÓN:
Seguridad personal:
1. Cerciórese de eliminar todas las fugas de combustible. El combustible o el aceite derramado sobre superficies
calientes o componentes eléctricos puede provocar incendios. Asegúrese de que la máquina esté sellada contra
fugas.
2. No permita la permanencia de paja, desechos, nidos de aves ni material inflamable en la máquina, elimínelos, ya
que pueden arder en las superficies calientes.
3. Debe haber un extintor de incendios instalado en la máquina o cerca de ella. Si ya cuenta con extintor de incendios,
asegúrese de que reciba el mantenimiento indicado en las instrucciones del fabricante.
4. Cerciórese de eliminar todos los residuos presentes en la máquina, en especial alrededor de componentes como
el motor, la transmisión, el escape, la batería, etc. Realice estas revisiones y limpie la máquina al menos una vez
al día, por ejemplo al final de la jornada. Podría ser necesario realizar revisiones y limpieza más frecuentes de la
máquina en función del entorno y las condiciones de trabajo.
5. Compruebe si el sistema eléctrico presenta conexiones sueltas o elementos de aislamiento desgastados. Repare
o sustituya las piezas sueltas o dañadas.
6. Elimine todos los residuos acumulados alrededor de componentes móviles, como cojinetes, poleas, correas, engranajes,
ventiladores de limpieza, etc. Podría ser necesario realizar limpiezas más frecuentes de la máquina en
función del entorno y las condiciones de trabajo.
7. Compruebe la capacidad y validez de todos los fusibles, relés y microdisyuntores. Sustituya todas las piezas
defectuosas o incompatibles. No omita, anule ni manipule los sistemas de seguridad de la máquina.
8. No guarde trapos grasientos ni materiales inflamables en la máquina. No guarde material de ese tipo alrededor
de la máquina o en ella.
9. No suelde ni realice cortes por soplete en materiales inflamables. Limpie a fondo los elementos con disolventes
no inflamables antes de soldar o cortar con soplete.
10. Investigue de inmediato cualquier olor inusual que se produzca durante el funcionamiento de la máquina. Manténgase
siempre atento para realizar esas observaciones y acciones.
11. Cerciórese de que el mantenimiento de la máquina lo lleve a cabo exclusivamente personal del concesionario
autorizado por CASE CONSTRUCTION y no por terceros externos.
12. Revise y retire de la máquina cualquier dispositivo instalado que no esté recomendado. No utilice dispositivos
distintos de los que la empresa instala de serie.
13. El personal no debe fumar ni utilizar teléfonos móviles durante el repostaje. No es conveniente estacionar la
máquina cerca de lugares que presenten riesgo de incendio (talleres donde se realicen soldaduras, amolado, cortes
con soplete, o se enciendan fuegos).

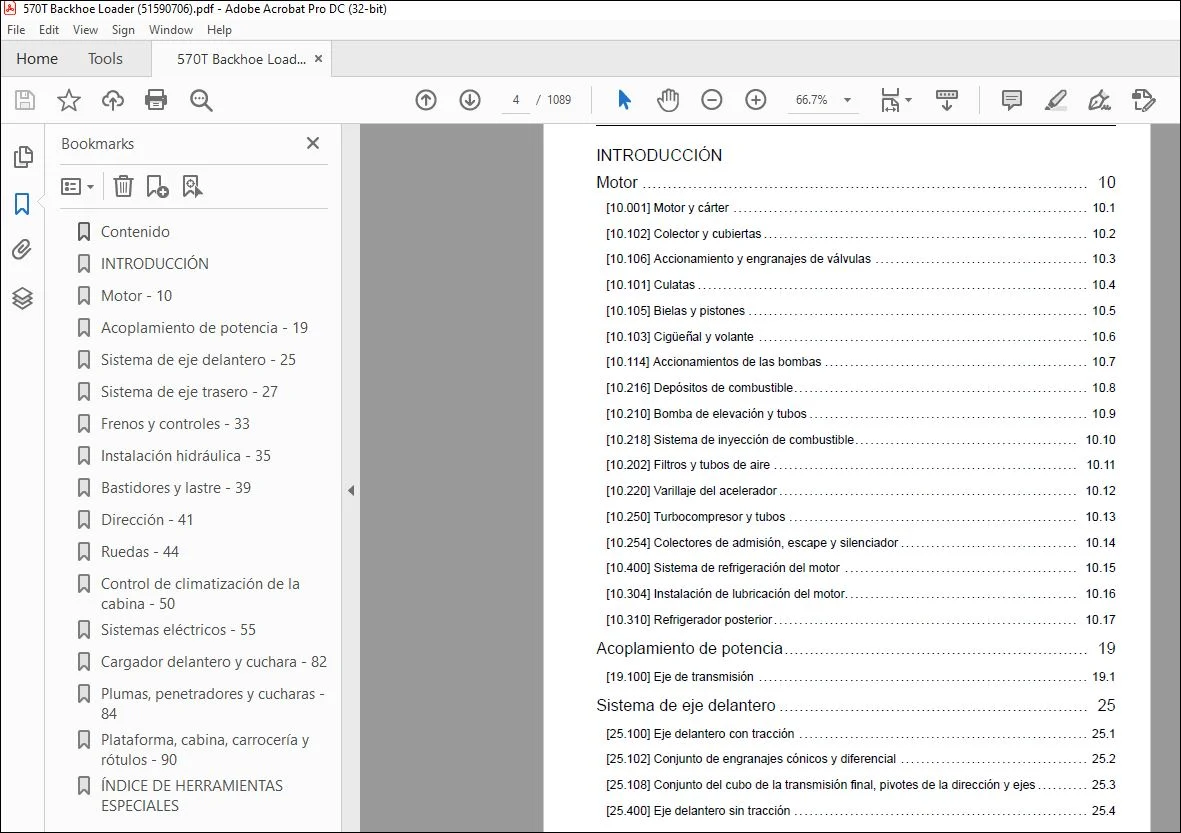

TABLA DE CONTENIDO:

Case 570T Retroexcavadora Manual de Servicio 51590706 – PDF DOWNLOAD

INTRODUCCIÓN
Motor 10
[10 001] Motor y cárter 10 1
[10 102] Colector y cubiertas 10 2
[10 106] Accionamiento y engranajes de válvulas 10 3
[10 101] Culatas 10 4
[10 105] Bielas y pistones 10 5
[10 103] Cigüeñal y volante 10 6
[10 114] Accionamientos de las bombas 10 7
[10 216] Depósitos de combustible 10 8
[10 210] Bomba de elevación y tubos 10 9
[10 218] Sistema de inyección de combustible 10 10
[10 202] Filtros y tubos de aire 10 11
[10 220] Varillaje del acelerador 10 12
[10 250] Turbocompresor y tubos 10 13
[10 254] Colectores de admisión, escape y silenciador 10 14
[10 400] Sistema de refrigeración del motor 10 15
[10 304] Instalación de lubricación del motor 10 16
[10 310] Refrigerador posterior 10 17
Acoplamiento de potencia 19
[19 100] Eje de transmisión 19 1
Sistema de eje delantero 25
[25 100] Eje delantero con tracción 25 1
[25 102] Conjunto de engranajes cónicos y diferencial 25 2
[25 108] Conjunto del cubo de la transmisión final, pivotes de la dirección y ejes 25 3
[25 400] Eje delantero sin tracción 25 4
51590706 16/03/2019
Sistema de eje trasero 27
[27 100] Eje trasero con tracción 27 1
[27 106] Conjunto de engranajes cónicos trasero y diferencial 27 2
[27 124] Eje, buje de dirección y transmisión final 27 3
Frenos y controles 33
[33 202] Frenos de servicio hidráulicos 33 1
[33 110] Freno o bloqueo de estacionamiento 33 2
Instalación hidráulica 35
[35 000] Instalación hidráulica 35 1
[35 300] Depósito, refrigerador y filtros 35 2
[35 104] Bomba de desplazamiento fijo 35 3
[35 359] Válvula de control principal 35 4
[35 724] Control del sistema hidráulico del cargador delantero 35 5
[35 701] Sistema hidráulico del brazo del cargador delantero 35 6
[35 723] Sistema hidráulico de la cuchara del cargador delantero 35 7
[35 726] Controles hidráulicos de la excavadora y la retroexcavadora 35 8
[35 736] Sistema hidráulico de la pluma 35 9
[35 737] Sistema hidráulico del penetrador 35 10
[35 738] Sistema hidráulico de la cuchara de excavadora y retroexcavadora 35 11
[35 739] Sistema hidráulico del brazo de oscilación 35 12
[35 AAA] Subgrupo genérico de los sistemas hidráulicos 35 13
Bastidores y lastre 39
[39 129] Estabilizadores 39 1
Dirección 41
[41 101] Control de la dirección 41 1
[41 200] Componentes del control hidráulico 41 2
[41 216] Cilindros 41 3
Ruedas 44
51590706 16/03/2019
[44 511] Ruedas delanteras 44 1
[44 520] Ruedas traseras 44 2
[44 AAA] Subgrupo genérico de ruedas 44 3
Control de climatización de la cabina 50
[50 100] Calefacción 50 1
[50 200] Aire acondicionado 50 2
Sistemas eléctricos 55
[55 100] Mazos de cables y conectores 55 1
[55 201] Sistema de arranque del motor 55 2
[55 301] Alternador 55 3
[55 518] Sistema de limpiaparabrisas y lavaparabrisas 55 4
Cargador delantero y cuchara 82
[82 100] Brazo 82 1
[82 300] Cuchara 82 2
Plumas, penetradores y cucharas 84
[84 114] Soporte giratorio de la pluma 84 1
[84 910] Pluma 84 2
[84 912] Brazo penetrador 84 3
Plataforma, cabina, carrocería y rótulos 90
[90 150] Cabina 90 1
[90 154] Puertas de la cabina y trampillas 90 2
[90 156] Ventanas y parabrisas de la cabina 90 3
[90 100] Cubierta del motor y paneles 90 4
5159

TENGA EN CUENTA:

• Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
• Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
• Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
