Case 580N 580SN 580SN WT 590SN Tier 4B (final) Retrocargadora Manual del Operario 51409966 PDF

Description

Case 580N 580SN 580SN WT 590SN Tier 4B (final) Retrocargadora Manual del Operario 51409966 – PDF DOWNLOAD

FILE DETAILS:

Case 580N 580SN 580SN WT 590SN Tier 4B (final) Retrocargadora Manual del Operario 51409966 – PDF DOWNLOAD

Language : Spanish
Pages : 502
Downloadable : Yes
File Type : PDF

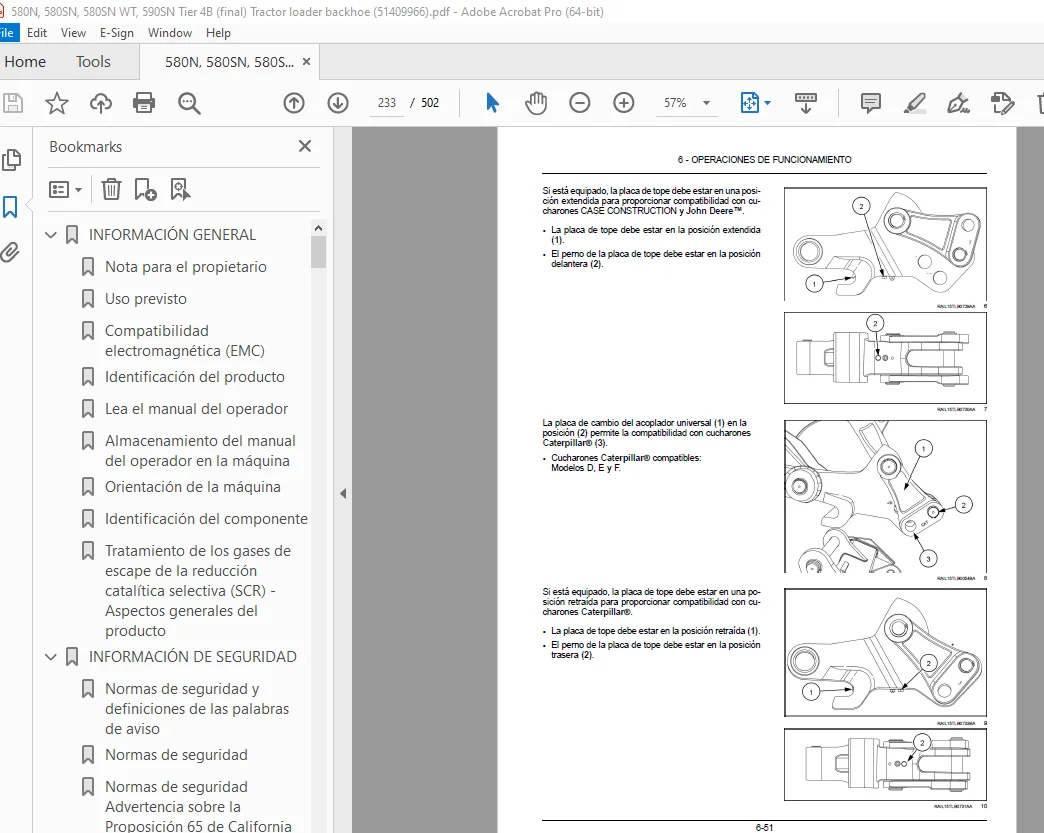

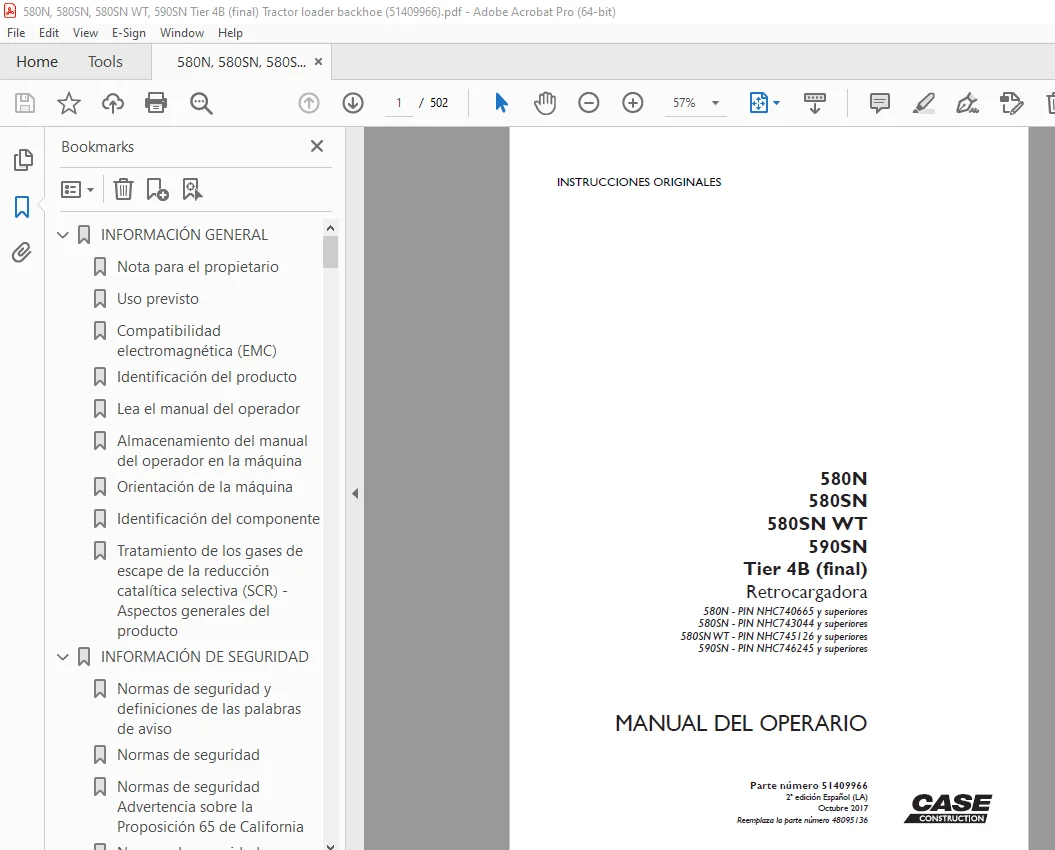

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case 580N 580SN 580SN WT 590SN Tier 4B (final) Retrocargadora Manual del Operario 51409966 – PDF DOWNLOAD

INFORMACIÓN GENERAL 9
Nota para el propietario 9
Uso previsto 10
Compatibilidad electromagnética (EMC) 11
Identificación del producto 12
Lea el manual del operador 14
Almacenamiento del manual del operador en la máquina 14
Orientación de la máquina 15
Identificación del componente 16
Tratamiento de los gases de escape de la reducción catalítica selectiva (SCR) – Aspectos generales del producto 18
INFORMACIÓN DE SEGURIDAD 25
Normas de seguridad y definiciones de las palabras de aviso 25
Normas de seguridad 26
Normas de seguridad Advertencia sobre la Proposición 65 de California 36
Normas de seguridad – Precaución con los servicios públicos 37
Normas de seguridad – Precauciones para la manipulación de combustible 38
Normas de seguridad Precauciones específicas para esta máquina 39
Puntal de soporte para el brazo de elevación de la cargadora 40
Normas de seguridad – Hierro dúctil 43
Señales manuales 44
Ecología y medioambiente 48
Indicaciones de seguridad 49
Tratamiento de los gases de escape de la reducción catalítica selectiva (SCR) – Aspectos generales del producto 80
CONTROLES E INSTRUMENTOS 83
Acceso a la plataforma del operador 83
Acceso a la máquina 83
Asiento del operador 85
Asiento del operador 85
Controles de avance 89
Consola delantera – Panel de interruptores del lado izquierdo 89
Consola delantera – Panel de interruptores del lado derecho 91
Columna de dirección 93
Selector de marchas 95
Controles de pedal 97
Controles del lado derecho 98
Funciones del cargador 98
Controles de la consola 102
Controles de calefacción, ventilación y aire acondicionado (HVAC) 105
Ventanas de la cabina – Apertura/cierre 108
Controles de retroceso 117
Controles de la consola 117
Controles de la retroexcavadora – Mecánicos 121
Controles de la retroexcavadora – Pilotos 126
Controles superiores 132
Luz de techo 132
Radio (si se encuentra equipada) 132
Pantalla 133
Tablero de instrumentos avanzado (AIC) 133
Pantalla de menú 138
Tratamiento de los gases de escape de la reducción catalítica selectiva (SCR) – Descripción general 143
NO TITLE 83
NO TITLE 133
NO TITLE 0
NO TITLE 83
NO TITLE 133
NO TITLE 0
NO TITLE 83
NO TITLE 133
NO TITLE 0
FUNCIONAMIENTO DE LOS INSTRUMENTOS 155
Puesta en servicio de la unidad 155
Período de puesta en marcha de una máquina nueva 155
Velocidad del motor 155
Arranque de la unidad 156
Antes de arrancar el motor 156
Arranque normal del motor 157
Funcionamiento con temperaturas bajas 158
Funcionamiento con temperatura alta 161
Procedimiento de la batería auxiliar 162
Parada de la unidad 163
Apagado del motor 163
Desplazamiento de la unidad 164
Frenado uniforme 164
Dirección de la máquina 165
Cambios de la transmisión 166
Antes de poner en funcionamiento la máquina 168
Desplazamiento en una pendiente 170
Tracción en las cuatro ruedas (4WD) control 171
Sistema de bloqueo del diferencial 172
Ride Control™ – Solo tracción en dos ruedas (2WD) 173
Auto-Ride Control™ (ARC) – Solo tracción en las cuatro ruedas (4WD) 174
OPERACIONES DE TRANSPORTE 177
Transporte por carretera 177
Circulación por vías públicas 177
Transporte de envío 178
Transporte en un remolque 178
Transporte de recuperación 181
Remolque de la máquina 181
OPERACIONES DE FUNCIONAMIENTO 183
Información general 183
Sensibilidad de cambio de avance-neutro-retroceso (F-N-R) 183
Brillo de la pantalla 184
Aceleración máxima/ralentí con arranque en frío 185
Freno activado en ralentí (BEI) 187
Sensibilidad del acelerador 189
Ajuste del tiempo de expiración del ralentí automático 190
Ajuste del tiempo de expiración de la parada automática para proteger el motor 191
Configuración de parada automática para proteger el motor 194
Umbrales de velocidad de Auto-Ride Control™ (ARC) 196
Operaciones de la cargadora 197
Seguridad personal 197
Organización de tareas 198
Comfort Steer (si está instalado) 199
Posición de bloqueo para el interruptor de control del cucharón 4 en 1 200
Modo de potencia ECO 203
Fuerza de excavación de la cargadora 204
Indicadores de profundidad, posición y nivel del cucharón 205
Retorno a excavación 208
Levantamiento con la cargadora 210
Cambio de los accesorios de la cargadora 211
Operaciones con la retroexcavadora 213
Seguridad personal 213
Instrucciones básicas 213
Zona de peligro la retroexcavadora 214
Bloqueo de la rotación 216
Bloqueo de la extensión 217
Almohadillas del sistema de estabilización 218
Posición de almacenamiento de la retroexcavadora 221
Antes de hacer funcionar la retroexcavadora 223
Llenado de la cuchara de la retroexcavadora 225
Power Lift™ 226
Mover la máquina mientras se excava 227
Elevación con la retroexcavadora 228
Operación del ralentí automático 230
Cambio de los accesorios de la retroexcavadora 231
MANTENIMIENTO 243
Información general 243
Normas de seguridad 243
Seguridad general antes del mantenimiento 245
Contador horario del motor 245
Puntal de soporte para el brazo de elevación de la cargadora 246
Pestillo del capó 249
Extintor de incendios 250
Acceso y cuidado de la batería 251
Operaciones de soldadura en la máquina 254
Opción de paquete para clima frío severo (SCWP) 256
Capacidad y líquidos – 580N (llenado de fábrica) 257
Capacidad y líquidos – 580SN (llenado de fábrica) 259
Capacidad y líquidos – 580SN WT (llenado de fábrica) 261
Capacidad y líquidos – 590SN (llenado de fábrica) 263
Consumibles 265
Aceites de motor 266
Tratamiento de los gases de escape de la reducción catalítica selectiva (SCR) – Instrucciones básicas 267
Refrigerante con tecnología de ácido orgánico (OAT) 269
Especificación general – Combustible diesel 271
Especificación general – Combustibles biodiésel 272
Puerto para herramienta de servicio/diagnóstico 274
Puertos de prueba de diagnóstico hidráulico 275
Conectores STC® 277
Planificación de mantenimiento 279
Cuadro de mantenimiento 279
En la pantalla de mensajes de advertencia 282
Filtros de are del motor 282
Filtro/s hidráulico/s 284
Separador de agua del sistema de combustible 286
Depósito de líquido de escape diesel (DEF)/AdBlue® – Llenado 288
Depósito de líquido de escape diesel (DEF)/AdBlue® – Drenaje de líquidos 289
Gestión de hidrocarburos 291
Primeras 10 horas 292
Correa de transmisión del compresor del aire acondicionado 292
Par de apriete de los pernos y las tuercas de las ruedas 293
Cada 10 horas o diariamente 295
Nivel de aceite del motor 295
Conexiones de engrase de la cargadora, retroexcavadora y extensión 297
Condición y presión de los neumáticos 306
Primeras 20 horas 308
Nivel de líquido de la transmisión 308
Nivel de aceite del eje delantero – Tracción en las cuatro ruedas (4WD) 310
Nivel de líquido del eje trasero 311
Cada 50 horas 312
Separador de agua del sistema de combustible 312
Nivel de líquido del depósito de refrigerante (depósito de ventilación) 314
Nivel de líquido del depósito hidráulico 315
Pasadores de bloqueo del acoplador hidráulico de la cargadora 316
Conexiones de engrase del eje delantero 317
Conexiones de engrase y pivotes de cucharón 4 en 1 318
Primeras 100 horas 319
Filtro/s hidráulico/s 319
Filtro de la transmisión 321
Filtros de combustible 323
Frenos de maniobra 326
Freno de estacionamiento 327
Cada 100 horas 328
Control de oscilación de la retroexcavadora 328
Control de la extensión 328
Cada 250 horas 329
Asiento del operador 329
Batería 330
Correa de transmisión del compresor del aire acondicionado 332
Aceite del eje delantero – Tracción en las cuatro ruedas (4WD) 333
Válvula de respiración del eje delantero – Tracción en las cuatro ruedas (4WD) 334
Eje de transmisión del eje delantero – Tracción en las cuatro ruedas (4WD) 334
Nivel de líquido del eje trasero 335
Respiradero del eje trasero 335
Eje de transmisión del eje trasero 335
Depósito de combustible 336
Nivel de líquido de la transmisión 337
Juntas del compresor del aire acondicionado 338
Cada 500 horas 339
Estructura de protección antivuelco (ROPS) 339
Filtros de combustible 341
Aceite y filtro del motor 344
Pantalla de llenado del depósito del Líquido de escape diésel (DEF)/AdBlue® 346
Filtro en línea de líquido de escape diesel (DEF)/AdBlue® 349
Pastilla de desgaste Extendahoe® – ajuste y engrasamiento 352
Cada 1000 horas 355
Líquido y filtro(s) del depósito hidráulico 355
Respiradero del depósito hidráulico 357
Aceite del eje delantero – Tracción en las cuatro ruedas (4WD) 358
Líquido del eje trasero 360
Líquido y filtro de la transmisión 361
Filtros de are del motor 364
Filtro de admisión de la cabina 365
Freno de estacionamiento 366
Nivel del líquido de la batería 367
Cada 1500 horas de funcionamiento o anualmente 368
Filtro de la ventilación del cárter del motor (CCV) 368
Cada 3 000 horas 369
Filtro del módulo de suministro de líquido de escape diesel (DEF)/AdBlue® 369
Cada 4 000 horas 375
Sistema de refrigeración 375
Cuando sea necesario 378
Área del cilindro de oscilación 378
Guardabarros delantero 379
Purga del aire del sistema de combustible 380
Bomba hidráulica 381
Sistema hidráulico: liberación de presión 382
Presión de los neumáticos 385
Asiento del operador 387
Luces traseras, de freno, intermitentes y de advertencia – Cabina 389
Luces traseras, de freno, intermitentes y de advertencia – Cubierta 392
Luces de conducción y resalte 394
Luz del techo 398
Zona de la pantalla y del radiador de la rejilla 399
Correa del ventilador 400
Acumulador del control de deslizamiento 402
Acumulador del control piloto 402
Deshabilite el freno de estacionamiento 403
Flujo y presión del sistema hidráulico auxiliar bidireccional 405
Flujo y presión del sistema hidráulico auxiliar unidireccional 407
Ubicaciones de los fusibles y los relés 410
Fusibles y relés 410
Definiciones de fusible, relé e iconos de diodos 415
Almacenamiento 424
Almacenamiento de la máquina 424
Preparación para uso tras almacenamiento 425
SOLUCIÓN DE PROBLEMAS 427
Alarma(s) 427
Alarma del interruptor del asiento 427
Mensajes en la pantalla 428
ESPECIFICACIONES 431
Capacidad y líquidos – 580N (llenado de fábrica) 431
Capacidad y líquidos – 580SN (llenado de fábrica) 433
Capacidad y líquidos – 580SN WT (llenado de fábrica) 435
Capacidad y líquidos – 590SN (llenado de fábrica) 437
Motor 439
Eléctrico 442
Tren de potencia 443
Sistema hidráulico 445
Velocidades de desplazamiento 447
Dimensiones generales de la máquina 450
Capacidades de elevación de la cargadora 455
Especificaciones y capacidades de elevación de la retroexcavadora/Extendahoe® 455
Niveles de ruidos 490
Par de apriete 491
ACCESORIOS 493
Accesorios generales 493
Sistema telemático – Descripción general con Case SiteWatch™ 495

S.V 09/24
