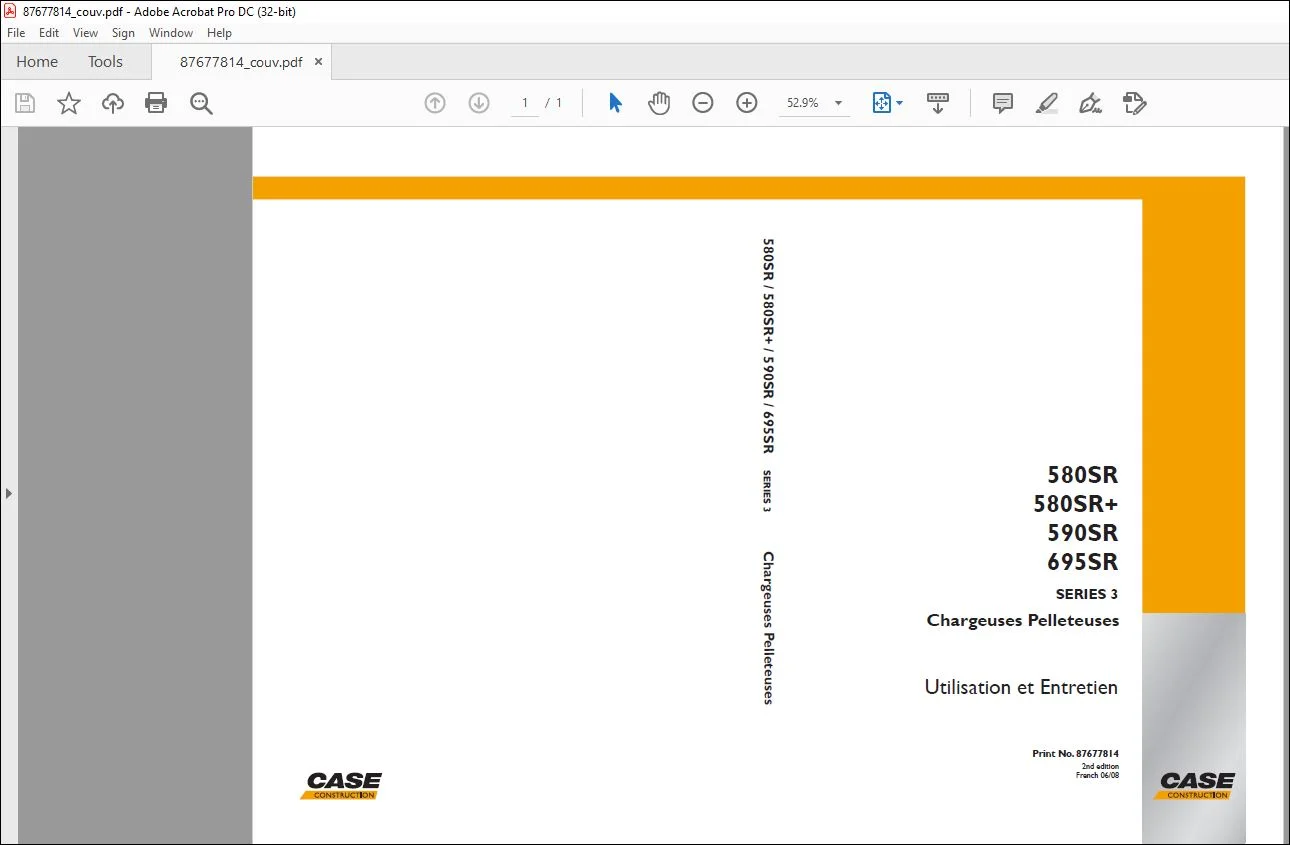

Case 580SR 580SR+ 580SR 695SR Series 3 UTILISATION ET ENTRETIEN 87677814 – PDF DOWNLOAD (French)

Description

Case 580SR 580SR+ 580SR 695SR Series 3 UTILISATION ET ENTRETIEN 87677814 – PDF DOWNLOAD (French)

LA DESCRIPTION:

Case 580SR 580SR+ 580SR 695SR Series 3 UTILISATION ET ENTRETIEN 87677814 – PDF DOWNLOAD (French)

AVANT-PROPOS:
L’Utilisation et Entretien courant est le guide de l’utilisateur
pour le rodage, l’utilisation et l’entretien corrects
de la machine.
Lire attentivement la Notice d’Utilisation et Entretien
et la stocker dans la cabine pour le repérer et s’y
référer rapidement.
Les instructions au sujet de la sécurité, du fonctionnement
et de l’entretien, ont étés développées pour
permettre un entretien et un fonctionnement sûrs de
cette machine.
En cas des questions ou des suggestions concernant
votre machine ne pas hésiter à adresser à
votre Distributeur. Les Distributeurs ont à disposition
le personnel qualifié aussi bien que les pièces
de rechange originales, les moyens et les outils
appropriés pour effectuer tout l’entretien nécessaire.
N’utilisez cette machine que pour les applications et
utilisations décrites dans ce manuel. Si vous utilisez
cette machine pour des travaux nécessitant des
équipements, accessoires, outils spéciaux, adressez-
vous à votre Distributeur afin d’être certain que
les adaptations ou modifications apportées soient
conformes aux spécifications techniques de la
machine et répondent à la réglementation en
vigueur sur la sécurité.
Toutes les modifications ou adaptations non
agréées par le constructeur sont de nature à remettre
en cause la conformité initiale de la machine aux
exigences de sécurité.

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case 580SR 580SR+ 580SR 695SR Series 3 UTILISATION ET ENTRETIEN 87677814 – PDF DOWNLOAD (French)

SECTION 1
INTRODUCTION, SECURITE, PLAQUES ET DECALCOMANIES …………………………………………………… 1-1
AVANT-PROPOS …………………………………………………………………………………………………………………….. 1-1
CONSIGNES DE SÉCURITÉ …………………………………………………………………………………………………….. 1-2
RÈGLES DE SÉCURITÉ GÉNÉRALES ……………………………………………………………………………………. 1-2
AVANT L’UTILISATION DE LA MACHINE………………………………………………………………………………… 1-3
UTILISATION DE LA MACHINE………………………………………………………………………………………………. 1-6
STATIONNEMENT DE LE MACHINE …………………………………………………………………………………….. 1-10
ENTRETIEN ET RÉGLAGES………………………………………………………………………………………………… 1-11
PRÉVENTION DES INCENDIES OU DES EXPLOSIONS…………………………………………………………. 1-13
PRÉVENTION DES BRÛLURES……………………………………………………………………………………………. 1-14
PRÉVENTION DES RISQUES DUS AUX VIBRATIONS …………………………………………………………… 1-15
PRÉCAUTIONS POUR L’EVACUATION DES DÉCHETS…………………………………………………………. 1-16
PLAQUES D’IDENTIFICATION DES COMPOSANTS…………………………………………………………………. 1-17
COMPOSANTS PRINCIPAUX …………………………………………………………………………………………………. 1-22
DÉCALCOMANIES…………………………………………………………………………………………………………………. 1-25
DÉCALCOMANIE NIVEAU DU BRUIT……………………………………………………………………………………. 1-25
EMPLACEMENT DES DÉCALCOMANIES……………………………………………………………………………… 1-26
GESTES DE COMMANDEMENT……………………………………………………………………………………………… 1-34
SECTION 2
COMMANDES ET INSTRUMENTS ………………………………………………………………………………………………. 2-1
TABLEAUX DE BORD AVANT (580SR / 590SR) ………………………………………………………………………. 2-1
TABLEAUX DE BORD AVANT (695SR) …………………………………………………………………………………… 2-3
TABLEAU DE BORD LATÉRAL (580SR)………………………………………………………………………………….. 2-5
TABLEAU DE BORD LATÉRAL (580SR+ / 590SR / 695SR)……………………………………………………….. 2-7
TABLEAU DE BORD LATÉRAL (580SR)………………………………………………………………………………… 2-12
TABLEAU DE BORD LATÉRAL (580SR+ / 590SR / 695SR)……………………………………………………… 2-14
COMMANDES POSTE DE CONDUITE …………………………………………………………………………………….. 2-16
CLÉ DE DÉMARRAGE…………………………………………………………………………………………………………. 2-16
VOLANT …………………………………………………………………………………………………………………………….. 2-16
COMMUTATEUR INDICATEURS DE DIRECTION
(580SR ROPS) ……………………………………………………………………………………………………………………. 2-17
MANETTE DES INDICATEURS DE DIRECTION, FEUX DE ROUTE, ESSUIE-GLACE ET
LAVE-GLACE AVANT (CABINE)……………………………………………………………………………………………. 2-18
CONTRÔLES DE LA TRANSMISSION…………………………………………………………………………………… 2-19
COMMANDES D’ACCÉLÉRATION MOTEUR …………………………………………………………………………. 2-36
FREINS………………………………………………………………………………………………………………………………. 2-37
COMMUTATEUR DE MODE DES ROUES DIRECTRICES (4WS) …………………………………………….. 2-38
CABINE…………………………………………………………………………………………………………………………………. 2-39
SIÈGE DE L’OPÉRATEUR………………………………………………………………………………………………………. 2-49
COMMANDES DE L’EQUIPEMENT CHARGEUR………………………………………………………………………. 2-53
FONCTIONNEMENT DE L’EQUIPEMENT CHARGEUR…………………………………………………………… 2-53
COMMANDE DU GODET CHARGEUR 4×1 (Si équipé)……………………………………………………………. 2-56
BOUTON DE DÉSACCOUPLEMENT DE LA TRANSMISSION …………………………………………………. 2-57
BLOCAGE DES COMMANDES DE L’EQUIPEMENT CHARGEUR (Spécifique à certains pays)……. 2-57
COMMANDES DE L’EQUIPEMENT RÉTRO……………………………………………………………………………… 2-58
COMMANDES MÉCANIQUES DE L’EQUIPEMENT RÉTRO…………………………………………………….. 2-59
COMMANDES HYDRAULIQUES DE L’EQUIPEMENT RÉTRO…………………………………………………. 2-70
COMMANDES DE CHAUFFAGE ET CLIMATISATION……………………………………………………………….. 2-76
INDEX
VENTILATION …………………………………………………………………………………………………………………….. 2-76
CHAUFFAGE (En option) ……………………………………………………………………………………………………… 2-76
CLIMATISATION (En option)…………………………………………………………………………………………………. 2-77
DIFFUSEURS……………………………………………………………………………………………………………………… 2-79
SECTION 3
UTILISATION DE LA MACHINE…………………………………………………………………………………………………… 3-1
INSTRUCTIONS GÉNÉRALES………………………………………………………………………………………………….. 3-1
AVANT L’UTILISATION DE LA MACHINE………………………………………………………………………………… 3-1
UTILISATION DE LA MACHINE………………………………………………………………………………………………. 3-2
PÉRIODE DE RODAGE…………………………………………………………………………………………………………. 3-3
STATIONNEMENT DE LE MACHINE …………………………………………………………………………………………. 3-4
DÉMARRAGE DU MOTEUR……………………………………………………………………………………………………… 3-5
AIDE AU DÉMARRAGE (PAR SAUT DE TENSION)………………………………………………………………….. 3-6
DÉMARRAGE DU MOTEUR À TEMPÉRATURES BASSES PAR “GRID HEATER” (En option)………. 3-8
DÉMARRAGE DU MOTEUR À TEMPÉRATURES INFÉRIEURES À -18 °C (En option) ………………… 3-9
COMMUTATEUR ANTI-DÉMARRAGE CODE (En option)………………………………………………………… 3-10
ARRÊT MOTEUR …………………………………………………………………………………………………………………… 3-11
DÉPLACEMENT CHANTIER……………………………………………………………………………………………………. 3-12
2WD OU 4WD …………………………………………………………………………………………………………………….. 3-14
SÉLECTION DE LA DIRECTION (4WS) …………………………………………………………………………………. 3-15
BLOCAGE DU DIFFÉRENTIEL……………………………………………………………………………………………… 3-18
DÉPLACEMENT ROUTIER……………………………………………………………………………………………………… 3-20
EXIGENCES POUR LES DÉPLACEMENTS ROUTIERS………………………………………………………….. 3-20
PRÉCAUTIONS POUR LE DÉPLACEMENT ROUTIER……………………………………………………………. 3-21
PRÉPARER LA MACHINE POUR LE DÉPLACEMENT ROUTIER …………………………………………….. 3-22
MISE EN POSITION DÉPLACEMENT ROUTIER DE L’ÉQUIPEMENT RÉTRO…………………………… 3-27
BLOCAGE OU DÉBLOCAGE DE L’EQUIPEMENT RÉTRO ……………………………………………………… 3-29
UTILISATION DE LA MACHINE PAR TEMPS FROID…………………………………………………………………. 3-31
UTILISATION DE LA MACHINE PAR TEMPS CHAUD ……………………………………………………………….. 3-32
UTILISATION DE LA MACHINE DANS UN PLAN D’EAU ……………………………………………………………. 3-32
ÉQUIPEMENT CHARGEUR…………………………………………………………………………………………………….. 3-33
UTILISATION DE L’ÉQUIPEMENT CHARGEUR …………………………………………………………………….. 3-33
BUTEE DE SECURITE DE L’EQUIPEMENT CHARGEUR ……………………………………………………….. 3-39
BUTÉE DE SÉCURITÉ DE L’ÉQUIPEMENT CHARGEUR (2WS) ……………………………………………… 3-39
BUTÉE DE SÉCURITÉ DE L’ÉQUIPEMENT CHARGEUR (4WS) ……………………………………………… 3-40
GODET CHARGEUR – REMPLACEMENT ……………………………………………………………………………… 3-41
GODET CHARGEUR AVEC FOURCHES (En option)………………………………………………………………. 3-42
EQUIPEMENT RÉTRO……………………………………………………………………………………………………………. 3-44
MISE EN POSITION DE TRAVAIL DE L’ÉQUIPEMENT RÉTRO……………………………………………….. 3-45
DÉPLACEMENT LATÉRAL DE L’ÉQUIPEMENT RÉTRO (Version sideshift)………………………………. 3-47
UTILISATION DE L’ÉQUIPEMENT RÉTRO ……………………………………………………………………………. 3-48
GODET RÉTRO – REMPLACEMENT …………………………………………………………………………………….. 3-53
LESTAGE …………………………………………………………………………………………………………………………… 3-54
MANUTENTION DE CHARGES……………………………………………………………………………………………….. 3-58
RÈGLES DE SÉCURITÉ ………………………………………………………………………………………………………. 3-58
MANUTENTION DE CHARGES À L’AIDE DE L’ÉQUIPEMENT CHARGEUR……………………………… 3-59
MANUTENTION DE CHARGES À L’AIDE DE L’ÉQUIPEMENT RÉTRO…………………………………….. 3-61
MANUTENTION DE LA MACHINE……………………………………………………………………………………………. 3-64
TRANSPORT DE LA MACHINE (SUR UNE REMORQUE) ………………………………………………………….. 3-65
REMORQUAGE DE L’ENGIN ………………………………………………………………………………………………….. 3-66
INDEX
SECTION 4
PLAN DE RAVITAILLEMENT ET ENTRETIEN………………………………………………………………………………. 4-1
TABLEAU RÉCAPITULATIF DE L’APPROVISIONNEMENT………………………………………………………….. 4-1
COMBUSTIBLE …………………………………………………………………………………………………………………….. 4-2
HUILE HYDRAULIQUE ………………………………………………………………………………………………………….. 4-4
CONSIGNES DE SÉCURITÉ …………………………………………………………………………………………………….. 4-6
HEURES DE SERVICE ET PÉRIODICITÉS ………………………………………………………………………………… 4-8
COMPTEUR D’HEURES DE SERVICE ……………………………………………………………………………………. 4-8
PÉRIODICITÉS …………………………………………………………………………………………………………………….. 4-9
INTERVALLES D’ENTRETIEN TABLEAU …………………………………………………………………………………. 4-10
CONTRÔLES AVANT LA MISE EN ROUTE ET AVANT CHAQUE ROULEMENT DE
TRAVAIL (10 HEURES)…………………………………………………………………………………………………………… 4-13
MACHINE – INSPECTION GÉNÉRALE…………………………………………………………………………………… 4-13
FEUX …………………………………………………………………………………………………………………………………. 4-13
FONCTIONNALITÉ DES COMMANDES ET DES VOYANTS ……………………………………………………. 4-13
COURROIE D’ENTRAÎNEMENT – CONTRÔLE……………………………………………………………………….. 4-14
CIRCUIT HYDRAULIQUE – CONDUITES……………………………………………………………………………….. 4-15
HUILE MOTEUR – NIVEAU …………………………………………………………………………………………………… 4-16
RÉSERVOIR À HUILE HYDRAULIQUE – NIVEAU …………………………………………………………………… 4-17
RÉSERVOIR À COMBUSTIBLE – NIVEAU……………………………………………………………………………… 4-18
LIQUIDE SU SYSTÈME DE FREINAGE – NIVEAU ………………………………………………………………….. 4-19
RÉFRIGÉRANT – NIVEAU…………………………………………………………………………………………………….. 4-20
RÉSERVOIR LAVE-GLACE – NIVEAU……………………………………………………………………………………. 4-21
ROUES – SERRAGE ECROUS……………………………………………………………………………………………… 4-21
ÉQUIPEMENT DE TRAVAIL – GRAISSAGE……………………………………………………………………………. 4-22
ENTRETIEN HEBDOMADAIRE (50 HEURES)…………………………………………………………………………… 4-23
FILTRE À COMBUSTIBLE – VIDANGE
(580SR+ / 590SR / 695SR) …………………………………………………………………………………………………… 4-23
PNEUMATIQUES – CONTRÔLE DE PRESSION …………………………………………………………………….. 4-24
SYSTÈME DE CLIMATISATION……………………………………………………………………………………………. 4-27
CHARNIÈRES DE PORTE – GRAISSAGE………………………………………………………………………………. 4-28
RAILS – GRAISSAGE…………………………………………………………………………………………………………… 4-28
PONT AVANT – GRAISSAGE ……………………………………………………………………………………………….. 4-29
STABILISATEURS (SIDESHIFT) – CONTRÔLE DU JEU ………………………………………………………….. 4-29
ENTRETIEN TOUS LES 3 MOIS (250 HEURES) ……………………………………………………………………….. 4-30
CABINE – INSPECTION GÉNÉRALE……………………………………………………………………………………… 4-30
SIÈGE ET CEINTURE DE SÉCURITÉ – CONTRÔLE……………………………………………………………….. 4-32
SUSPENSION ET RAILS DU SIÈGE – GRAISSAGE………………………………………………………………… 4-32
FILTRE À AIR CABINE – NETTOYAGE ………………………………………………………………………………….. 4-32
RÉSERVOIR À COMBUSTIBLE – VIDANGE …………………………………………………………………………… 4-33
RADIATEUR ET CONDENSEUR – NETTOYAGE…………………………………………………………………….. 4-34
CONDUITES DU SYSTÈME DE REFROIDISSEMENT – CONTRÔLE………………………………………… 4-35
HUILE DE LA TRANSMISSION – NIVEAU………………………………………………………………………………. 4-35
PONT AVANT – NIVEAU HUILE…………………………………………………………………………………………….. 4-36
VANNE D’ÉVENT DU PONT AVANT – NETTOYAGE……………………………………………………………….. 4-37
PONT ARRIÈRE – NIVEAU D’HUILE ……………………………………………………………………………………… 4-38
VANNES D’ÉVENT DU PONT ARRIÈRE – NETTOYAGE …………………………………………………………. 4-39
ARTICULATIONS DES ESSIEUX – GRAISSAGE…………………………………………………………………….. 4-40
ARBRES CARDANS – GRAISSAGE………………………………………………………………………………………. 4-40
BOUCHON RENIFLARD/REMPLISSAGE DU RÉSERVOIR À HUILE
HYDRAULIQUE – NETTOYAGE…………………………………………………………………………………………….. 4-41
BORNES DE LA BATTERIE – CONTRÔLE……………………………………………………………………………… 4-42
DISPOSITIF DE CHAUFFAGE ET ÉVAPORATEUR
(SYSTÈME DE CLIMATISATION) – NETTOYAGE …………………………………………………………………… 4-43
BALANCIER TÉLESCOPIQUE (En option) – CONTRÔLE DU RÉGLAGE …………………………………… 4-44
ENTRETIEN TOUS LES 6 MOIS (500 HEURES) ……………………………………………………………………….. 4-45
HUILE MOTEUR – REMPLACEMENT…………………………………………………………………………………….. 4-45
INDEX
FILTRE À HUILE MOTEUR – REMPLACEMENT……………………………………………………………………… 4-47
FILTRE À COMBUSTIBLE – REMPLACEMENT (580SR)………………………………………………………….. 4-48
PRÉFILTRE À COMBUSTIBLE – REMPLACEMENT
(580SR+ / 590SR / 695SR) …………………………………………………………………………………………………… 4-50
FILTRE À COMBUSTIBLE – REMPLACEMENT
(580SR+ / 590SR / 695SR) …………………………………………………………………………………………………… 4-52
ENTRETIEN ANNUEL (1000 HEURES)…………………………………………………………………………………….. 4-54
MACHINE – CONTRÔLE ET NETTOYAGE …………………………………………………………………………….. 4-55
EXTINCTEUR – VÉRIFIER……………………………………………………………………………………………………. 4-56
MOTEUR – CONTRÔLE DU JEU DES SOUPAPES (580SR) ……………………………………………………. 4-56
MOTEUR – CONTRÔLE DU JEU DES SOUPAPES (580SR+ / 590SR / 695SR) …………………………. 4-57
MOTEUR – REMPLACEMENT DU FILTRE D’AÉRATION…………………………………………………………. 4-57
FILTRE À AIR – REMPLACER LES ÉLÉMENTS DU FILTRE PRINCIPAL ET DE SÉCURITÉ……….. 4-58
TRANSMISSION POWERSHUTTLE – REMPLACEMENT DU FILTRE À HUILE………………………….. 4-60
TRANSMISSION POWERSHUTTLE – REMPLACEMENT HUILE………………………………………………. 4-61
TRANSMISSION POWERSHUTTLE – NETTOYAGE DE LA CRÉPINE………………………………………. 4-62
TRANSMISSION POWERSHIFT – REMPLACEMENT DU FILTRE À HUILE……………………………….. 4-63
TRANSMISSION POWERSHIFT – REMPLACEMENT HUILE……………………………………………………. 4-64
PONT AVANT – REMPLACEMENT HUILE ……………………………………………………………………………… 4-65
PONT ARRIÈRE – REMPLACEMENT DE L’HUILE ………………………………………………………………….. 4-67
LEVIER DE LA PÉDALE DE FREIN – GRAISSAGE …………………………………………………………………. 4-68
SYSTÈME DE L’HUILE HYDRAULIQUE – REMPLACEMENT DU FILTRE DE L’HUILE ……………….. 4-69
RÉSERVOIR À HUILE HYDRAULIQUE – REMPLACEMENT DE L’HUILE ………………………………….. 4-70
VÉRINS HYDRAULIQUES – CONTRÔLES …………………………………………………………………………….. 4-72
BATTERIE – CONTRÔLE DU NIVEAU DE LA CHARGE ET DE L’ÉLECTROLYTE ……………………… 4-73
ALTERNATEUR – CONTRÔLE ……………………………………………………………………………………………… 4-74
DÉMARREUR – CONTRÔLE ………………………………………………………………………………………………… 4-74
ENTRETIEN TOUS LES 2 ANS (2000 HEURES)……………………………………………………………………….. 4-75
RÉFRIGÉRANT – REMPLACEMENT……………………………………………………………………………………… 4-75
LIQUIDE SU SYSTÈME DE FREINAGE – CHANGEMENT……………………………………………………….. 4-77
ENTRETIEN LORSQU’IL EST NÉCESSAIRE ……………………………………………………………………………. 4-78
COURROIE D’ENTRAÎNEMENT – REMPLACEMENT ……………………………………………………………… 4-79
TURBOCOMPRESSEUR……………………………………………………………………………………………………… 4-80
SYSTÈME DE COMBUSTIBLE – PURGE (580SR) ………………………………………………………………….. 4-81
SYSTÈME DE COMBUSTIBLE – PURGE
(580SR+ / 590SR / 695SR) …………………………………………………………………………………………………… 4-82
PRÉFILTRE À AIR – NETTOYAGE ………………………………………………………………………………………… 4-84
ÉLÉMENTS DU FILTRE À AIR – NETTOYAGE ET REMPLACEMENT ………………………………………. 4-85
ROUE/PNEUMATIQUE – REMPLACEMENT…………………………………………………………………………… 4-89
PINCEMENT DES ROUES – RÉGLAGE…………………………………………………………………………………. 4-90
FREIN DE PARCAGE – RÉGLAGE………………………………………………………………………………………… 4-92
SYSTÈME HYDRAULIQUE – DÉPRESSURISATION……………………………………………………………….. 4-93
RACCORDS ET CONDUITES HYDRAULIQUES – REMPLACEMENT……………………………………….. 4-94
AMPOULES – REMPLACEMENT…………………………………………………………………………………………… 4-94
FUSIBLES – REMPLACEMENT …………………………………………………………………………………………….. 4-97
FUSIBLES ET RELAIS – POWERSHUTTLE ROPS (580SR) …………………………………………………….. 4-98
FUSIBLES ET RELAIS – POWERSHUTTLE (580SR) ………………………………………………………………. 4-99
FUSIBLES ET RELAIS – POWERSHUTTLE (580SR+ / 590SR) ………………………………………………. 4-100
FUSIBLES ET RELAIS – POWERSHIFT (580SR) ………………………………………………………………….. 4-101
FUSIBLES ET RELAIS – POWERSHIFT (590SR) ………………………………………………………………….. 4-102
FUSIBLES ET RELAIS – POWERSHIFT 4WS (695SR)…………………………………………………………… 4-103
BATTERIE – REMPLACEMENT …………………………………………………………………………………………… 4-104
STABILISATEURS (SIDESHIFT) – CONTRÔLE DU JEU ET RÉGLAGE…………………………………… 4-105
BALANCIER TÉLESCOPIQUE (Si équipé) – VIDANGE…………………………………………………………… 4-105
DENTS DU GODET – REMPLACEMENT ……………………………………………………………………………… 4-106
INDEX
SECTION 5
DETECTION DES PANNES…………………………………………………………………………………………………………. 5-1
MOTEUR ………………………………………………………………………………………………………………………………… 5-2
DÉMARREUR……………………………………………………………………………………………………………………….. 5-6
ALTERNATEUR ……………………………………………………………………………………………………………………. 5-7
TRANSMISSION………………………………………………………………………………………………………………………. 5-8
TRANSMISSION POWERSHUTTLE………………………………………………………………………………………… 5-8
TRANSMISSION POWERSHIFT……………………………………………………………………………………………. 5-12
PONTS………………………………………………………………………………………………………………………………….. 5-13
SYSTEME DE DIRECTION……………………………………………………………………………………………………… 5-15
CIRCUIT HYDRAULIQUE ……………………………………………………………………………………………………….. 5-16
ÉQUIPEMENT CHARGEUR………………………………………………………………………………………………….. 5-17
EQUIPEMENT RÉTRO ………………………………………………………………………………………………………… 5-18
ROTATION …………………………………………………………………………………………………………………………. 5-19
POMPE HYDRAULIQUE………………………………………………………………………………………………………. 5-20
CIRCUIT ELECTRIQUE ………………………………………………………………………………………………………….. 5-21
CABINE…………………………………………………………………………………………………………………………………. 5-22
CLIMATISATION …………………………………………………………………………………………………………………. 5-22
SECTION 6
STOCKAGE……………………………………………………………………………………………………………………………….. 6-1
ENTREPOSAGE DE LA MACHINE…………………………………………………………………………………………….. 6-1
REMETTRE LA BATTERIE EN SERVICE ………………………………………………………………………………… 6-2
SECTION 7
ACCESSOIRES………………………………………………………………………………………………………………………….. 7-1
ATTACHE RAPIDE MECANIQUE GODET CHARGEUR……………………………………………………………….. 7-1
ATTACHE RAPIDE MECANIQUE GODET EQUIPEMENT RETRO………………………………………………… 7-2
ACCESSOIRES HYDRAULIQUES AUXILIAIRES SUR EQUIPEMENT RETRO ………………………………. 7-3
ACCESSOIRES HYDRAULIQUES AUXILIAIRES MANUELS………………………………………………………… 7-4
VALVES DE SÉCURITÉ ÉQUIPEMENT RÉTRO …………………………………………………………………………. 7-5
VALVES DE SECURITE STABILISATEURS ……………………………………………………………………………….. 7-5
PATINS DE STABILISATEURS REVERSIBLES (CENTER PIVOT)………………………………………………… 7-5
SECTION 8
DONNEES ET CARACTERISTIQUES TECHNIQUES…………………………………………………………………….. 8-1
MOTEUR DIESEL…………………………………………………………………………………………………………………….. 8-1
72 kW – 97 CV MOTEUR (580SR)……………………………………………………………………………………………. 8-1
72 kW – 97 CV MOTEUR (580SR+) …………………………………………………………………………………………. 8-2
82 kW – 110 HP MOTEUR (590SR / 695SR)……………………………………………………………………………… 8-3
TRANSMISSION………………………………………………………………………………………………………………………. 8-4
2WD/2WS TRANSMISSION – POWERSHUTTLE (580SR) …………………………………………………………. 8-4
4WD/2WS TRANSMISSION – POWERSHUTTLE (580SR+ / 590SR) …………………………………………… 8-4
4WD/2WS TRANSMISSION – POWERSHIFT (580SR+ / 590SR) ………………………………………………… 8-4
4WD/4WS TRANSMISSION – POWERSHIFT (695SR) ………………………………………………………………. 8-5
PONTS……………………………………………………………………………………………………………………………………. 8-6
PONTS AVANTS …………………………………………………………………………………………………………………… 8-6
PONT ARRIERES …………………………………………………………………………………………………………………. 8-6
FREINS…………………………………………………………………………………………………………………………………… 8-7
FREINS – 2WS………………………………………………………………………………………………………………………. 8-7
INDEX
FREINS – 4WS………………………………………………………………………………………………………………………. 8-7
DIRECTION …………………………………………………………………………………………………………………………….. 8-7
DIRECTION ASSISTEE …………………………………………………………………………………………………………. 8-7
CIRCUIT HYDRAULIQUE …………………………………………………………………………………………………………. 8-8
POMPE HYDRAULIQUE………………………………………………………………………………………………………… 8-8
CONTREPOIDS AVANT……………………………………………………………………………………………………………. 8-8
NIVEAU DE BRUIT ET DE VIBRATIONS ……………………………………………………………………………………. 8-9
NIVEAU DU BRUIT ……………………………………………………………………………………………………………….. 8-9
NIVEAU DE VIBRATION A L’INTERIEUR DE LA CABINE………………………………………………………….. 8-9
GODETS…………………………………………………………………………………………………………………………………. 8-9
GODETS CHARGEUR…………………………………………………………………………………………………………… 8-9
GODETS ARRIÈRE……………………………………………………………………………………………………………….. 8-9
PNEUS …………………………………………………………………………………………………………………………………. 8-10
TYPE DE PNEUMATIQUE……………………………………………………………………………………………………. 8-10
COUPLES DE SERRAGE DES VIS……………………………………………………………………………………….. 8-10
TABLEAU DE LA PRESSION DE GONFLAGE ET DES CHARGES ADMISSIBLES…………………….. 8-11
VITESSE DE DÉPLACEMENT ROUTIER ………………………………………………………………………………. 8-12
DIMENSIONS ET PERFORMANCES ……………………………………………………………………………………….. 8-13
DIMENSIONS ET PERFORMANCES EQUIPEMENT CHARGEUR……………………………………………. 8-13
DIMENSIONS ET PERFORMANCES GODET CHARGEUR AVEC FOURCHES…………………………. 8-19
DIMENSIONS ET PERFORMANCES EQUIPEMENT RETROPELLE ………………………………………… 8-20
CAPACITÉS DE LEVAGE ÉQUIPEMENT RÉTRO……………………………………………………………………… 8-26
CAPACITÉS DE LEVAGE – MODÈLES 580SR+ / 580SR / 590SR …………………………………………….. 8-26
CAPACITES DE LEVAGE – MODÈLES 695SR (SIDESHIFT) ……………………………………………………. 8-27
CAPACITES DE LEVAGE – MODÈLES 695SR (CENTER PIVOT) …………………………………………….. 8-28
CHARGES MAXIMALES SOULEVABLES…………………………………………………………………………………. 8-29
TABLEAU DES CHARGES MAXIMALES SOULEVABLES EQUIPEMENT CHARGEUR………………. 8-29
TABLEAU DES CHARGES MAXIMALES DE MANUTENTION EQUIPEMENT RETRO………………… 8-30
SECTION 9
INDEX ALPHABETIQUE……………………………………………………………………………………………………………… 9-1

VEUILLEZ NOTER:

• Il s’agit du même manuel utilisé par les CONCESSIONNAIRES pour l’ENTRETIEN de votre véhicule.
• Le manuel peut être tout à vous – Une fois le paiement effectué, vous serez redirigé vers la page de téléchargement à partir de laquelle vous pourrez télécharger le manuel. Le tout en 2 à 5 minutes !!
• Besoin d’un autre manuel de service/réparation/pièces, n’hésitez pas à nous contacter à heydownloadss @gmail.com . Nous pouvons vous surprendre avec une belle offre.

S.V
