Case 580T 580ST 590ST 695ST Tier 3 رارجلاب ةيفلخ ليمحت ةفرجمدليل المشغِّل(51415429) PDF

Description

Case 580T 580ST 590ST 695ST Tier 3 رارجلاب ةيفلخ ليمحت ةفرجمدليل المشغِّل(51415429) – PDF DOWNLOAD

FILE DETAILS:

Case 580T 580ST 590ST 695ST Tier 3 رارجلاب ةيفلخ ليمحت ةفرجمدليل المشغِّل(51415429) – PDF DOWNLOAD

Language : Arabic
Pages : 492
Downloadable : Yes
File Type : PDF

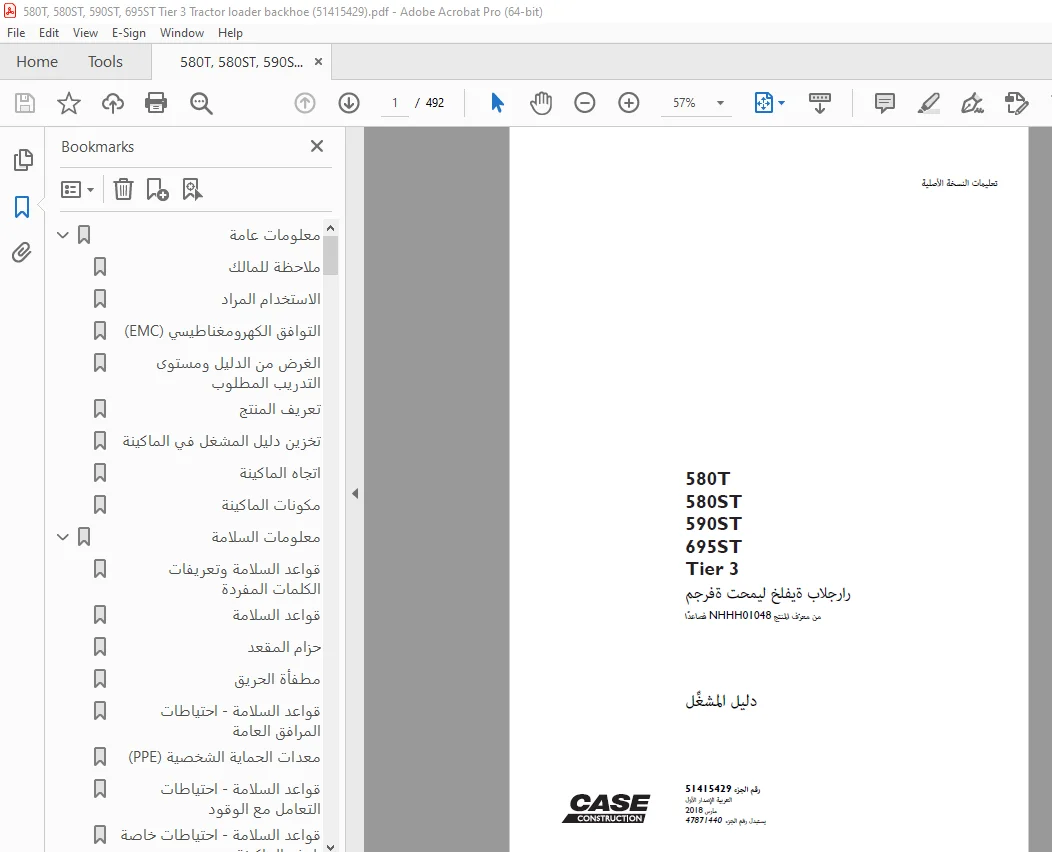

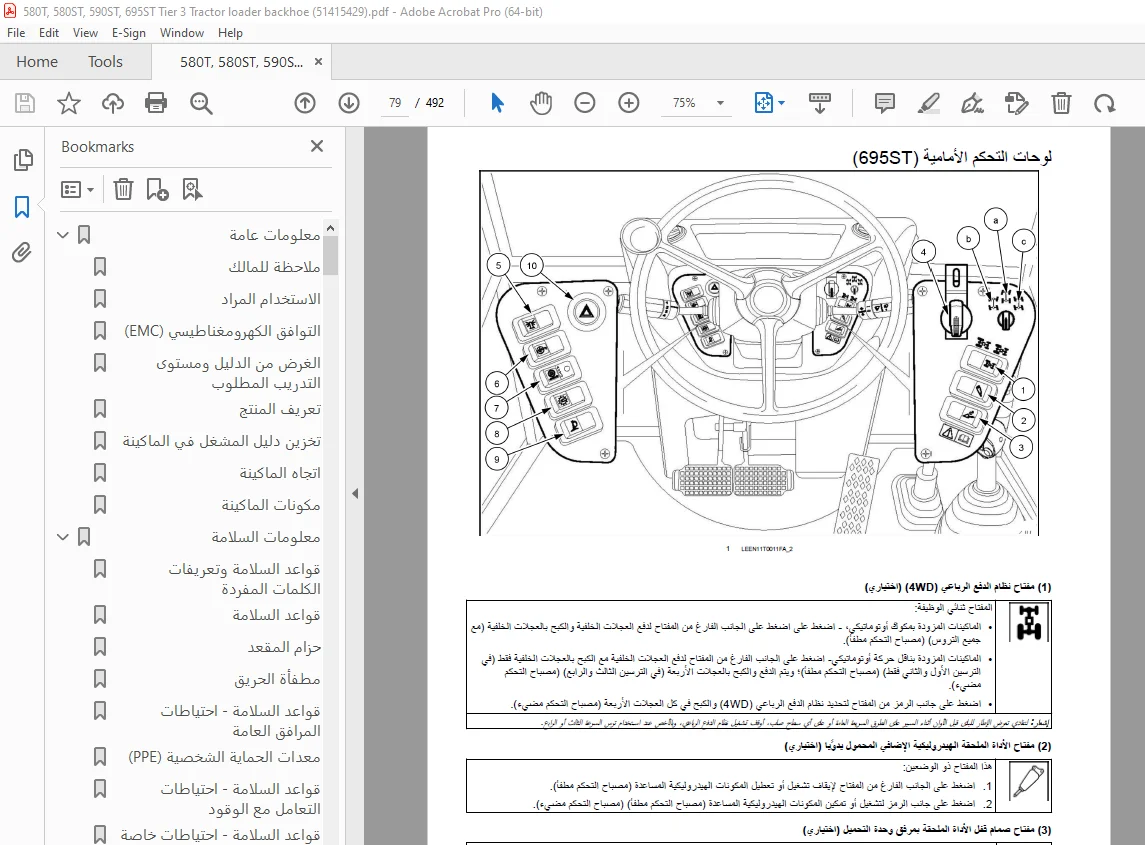

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case 580T 580ST 590ST 695ST Tier 3 رارجلاب ةيفلخ ليمحت ةفرجمدليل المشغِّل(51415429) – PDF DOWNLOAD

معلومات عامة 9
ملاحظة للمالك 9
الاستخدام المراد 10
التوافق الكهرومغناطيسي (EMC) 11
الغرض من الدليل ومستوى التدريب المطلوب 12
تعريف المنتج 13
تخزين دليل المشغل في الماكينة 17
اتجاه الماكينة 18
مكونات الماكينة 20
معلومات السلامة 23
قواعد السلامة وتعريفات الكلمات المفردة 23
قواعد السلامة 24
حزام المقعد 32
مطفأة الحريق 34
قواعد السلامة – احتياطات المرافق العامة 35
معدات الحماية الشخصية (PPE) 36
قواعد السلامة – احتياطات التعامل مع الوقود 37
قواعد السلامة – احتياطات خاصة لهذه الماكينة 38
قواعد السلامة – حديد الزهر المرن 39
قائم أمان الأداة الملحقة بوحدة التحميل 40
علم البيئة والبيئة 43
الإشارات اليدوية 44
علامات السلامة 51
مفاتيح التحكم والأدوات 67
مدخل الوصول إلى منصة المشغل 67
منصة المشغل 67
مقعد المشغل 70
مقعد المشغل 70
مفاتيح التحكم في الحركة الأمامية 75
عمود التوجيه 75
لوحات التحكم الأمامية (580T – 580ST – 590ST) 77
لوحات التحكم الأمامية (695ST) 79
عناصر التحكم في الدواسات 81
عناصر التحكم في ناقل الحركة 82
ذراع التحكم متعدد الوظائف 88
مفاتيح التحكم بالجانب الأيمن 88
مفتاح الإشعال 88
مكبح الانتظار الذراع 90
عناصر التحكم في مسارع المحرك 91
لوحة التحكم وجهاز القياس الجانبي (الموتور الإلكتروني 580ST – 590ST – 695ST) 92
لوحة التحكم وجهاز القياس الجانبي (الموتور الميكانيكي 580T) 94
مفاتيح التحكم الخارجية 96
الفنار الدوار (اختياري) 96
مفتاح البطارية الرئيسي 97
مجموعة أجهزة القياس 98
جهاز القياس الجانبي (580T) 98
جهاز القياس الجانبي (580ST – 590ST – 695ST) 100
مفاتيح الشاشة 102
قائمة Setup (الإعداد) 103
الصيانة 104
عناصر التحكم في الكابينة وإجراءات الضبط 106
مفاتيح التحكم في الكابينة وإجراءات الضبط 0
عناصر التحكم في الأداة الملحقة بوحدة التحميل 113
ذراع التحكم في الأداة الملحقة بوحدة التحميل 113
عناصر التحكم في الأداة الملحقة بوحدة التحميل 114
الأداة الملحقة بوحدة التحميل – التشغيل 115
ذراع التحكم في جرافة وحدة التحميل 4 × 1 (إن وُجد) 118
قفل مفاتيح التحكم في الأداة الملحقة بوحدة التحميل (خاص ببلدان معينة) 119
مفاتيح التحكم في الأداة الملحقة بالحفارة الخلفية 120
إزالة الجرافة الخلفية من وضع التخزين 120
وضع الجرافة الخلفية في وضع التخزين 127
مفاتيح التحكم الميكانيكي في الأداة الملحقة بالحفارة الخلفية 134
مفاتيح التحكم الدليلي في الأداة الملحقة بالجرافة الخلفية الإصدار 146
مفاتيح التحكم في المناخ 154
مفاتيح التحكم في التدفئة وتكييف الهواء 154
كوّة هواء الكابينة 158
تعليمات التشغيل 159
تجهيز الوحدة للعمل 159
قبل تشغيل الماكينة 159
تشغيل الماكينة 160
بدء تشغيل الوحدة 162
تشغيل المحرك 162
بدء التشغيل المعزز (بدء التشغيل بتوصيل كابلات عبور) 164
تشغيل المحرك – عند درجات الحرارة المنخفضة مع “مسخن الشبكة” (اختياري) 166
تشغيل المحرك – في درجات الحرارة الأقل من -18 درجة مئوية (-0,4 درجة فهرنهايت) (اختياري) 167
نظام الحماية من السرقة 168
إيقاف الوحدة 169
إيقاف المحرك 169
تحريك الوحدة 170
التحرك في موقع العمل 170
الدفع الثنائي أو الدفع الرباعي 172
تحديد التوجيه (4WS) 173
زر القفل التفاضلي 176
ناقل حركة أوتوماتيكي 177
ركن الوحدة 179
ركن الماكينة 179
عمليات النقل 181
نقل بري 181
متطلبات السير على الطريق 181
احتياطات السير على الطريق 183
التحضير للنقل البري 184
تحضير الماكينة للسير على الطريق 184
وسيلة الشحن 192
نقل الماكينة (على مقطورة) 192
رفع الماكينة 193
عربة إصلاح العطل الطارئ 194
قطر الماكينة 194
عمليات التشغيل 197
معلومات عامة 197
تشغيل الماكينة في الطقس البارد 197
تشغيل الماكينة في الطقس الحار وعلى الارتفاعات العالية 198
تشغيل الماكينة في المياه 199
الأداة الملحقة بوحدة التحميل 200
تنظيم موقع العمل 200
زر فصل ناقل الحركة 201
تشغيل الأداة الملحقة بوحدة التحميل 202
قائم أمان الأداة الملحقة بوحدة التحميل 205
جرافة وحدة التحميل – الإزالة 208
جرافة وحدة التحميل – التركيب 209
جرافة وحدة التحميل ذات الشوكات (اختياري) 210
رفع الأحمال 212
الأداة الملحقة بالحفارة الخلفية 215
السلامة الشخصية 215
التعليمات الأساسية 215
منطقة خطورة الجرافة الخلفية 216
قفل التأرجح 218
الأداة الملحقة بالحفارة الخلفية 219
إعداد الأداة الملحقة بالحفارة الخلفية في وضع العمل 219
الأداة الملحقة بالحفارة الخلفية (إصدار النقل الجانبي) 225
مساند الموازنات – ماكينات النقل الجانبي 227
مساند الموازنات – ماكينات المحور المركزي 228
تشغيل الأداة الملحقة بالحفارة الخلفية 230
جرافة الحفارة الخلفية – الإزالة 235
جرافة الحفارة الخلفية – التركيب 237
جرافة الحفارة الخلفية – قارنة توصيل الجرافة الخلفية العامة (اختيارية) 239
موازنة الثقل 240
رفع الأحمال 243
الصيانة 247
معلومات عامة 247
سلامة الصيانة 247
السعات – ‎580T، و‎580ST و‎590ST 250
السعات – ‎695ST 252
الوقود 254
خزان الوقود 256
المواصفات العامة – وقود الديزل الحيوي 257
الزيت الهيدروليكي 259
سائل تبريد مبني على تكنولوجيا الأحماض العضوية (OAT) 261
منفذ أداة التشخيص/الخدمة 263
منافذ الاختبارات التشخيصية الهيدروليكية 265
ساعات العمل والفواصل الزمنية 267
جدول الصيانة 269
جدول الصيانة 269
كل 10 ساعة 271
الفحوصات عند بدء التشغيل وقبل كل نوبة عمل (10 ساعات) 271
فحص سيور التشغيل 272
خراطيم، وأنابيب، وتركيبات النظام الهيدروليكي 273
مستوى زيت المحرك 274
مستوى الزيت الهيدروليكي 275
مستوى خزان الوقود 277
سائل تبريد المحرك 278
مستوى سائل غاسلة الزجاج الأمامي 279
فحص العجلات والإطارات 280
الأدوات الملحقة للعمل 284
كل 50 ساعة 286
تصريف تكثيف المرشح الأولي للوقود (580ST / 590ST / 695ST) 286
ضغوط الإطارات وحالتها 287
مفصلات الأبواب 290
الأدوات الملحقة للعمل 291
كل 250 ساعة 293
نظام الحماية من الانقلاب (ROPS) – فحص 293
المقعد وحزام الأمان 296
تشحيم نظام تعليق المقعد والقضبان 296
مرشح هواء الكابينة 297
السخان والمبخر (نظام تكييف الهواء) 300
تصريف سائل خزان الوقود 301
سير تشغيل ضاغط تكييف الهواء 302
سدادات ضاغط تكييف الهواء 303
تنظيف الرادياتير والمكثف 304
مستوى زيت ناقل الحركة 306
المحور الأمامي والخلفي 307
غطاء فتحة تعبئة/تهوية خزان الزيت الهيدروليكي – التنظيف 318
أطراف البطارية 319
كل 500 ساعة 320
زيت المحرك والمرشح 320
مرشح الوقود 323
المرشح الأولي للوقود 324
كل 1000 ساعة 325
فحص الماكينة وتنظيفها 325
مطفأة الحريق 326
فحص خلوص صمامات المحرك (580T) 327
فحص خلوص صمامات المحرك (580ST / 590ST / 695ST) 328
استبدال مرشح فتحة تهوية المحرك 329
استبدال مصافي مرشح الهواء 330
مرشح هواء الكابينة – الاستبدال 332
استبدال مرشح زيت ناقل الحركة المكوكي الأوتوماتيكي 335
تغيير زيت ناقل الحركة المكوكي الأوتوماتيكي 336
تنظيف مرشح حاجز ناقل الحركة المكوكي الأوتوماتيكي 337
استبدال مرشح زيت ناقل الحركة الأوتوماتيكي 339
تغيير زيت ناقل الحركة الأوتوماتيكي 340
المحور الأمامي والخلفي 341
تشحيم ذراع دواسة المكبح 347
مرشح الزيت الهيدروليكي 348
الزيت الهيدروليكي 350
الأسطوانات الهيدروليكية 352
المولد 353
كل 2000 ساعة 354
سائل تبريد المحرك 354
حسب الحاجة 357
استبدال سير التشغيل 357
الشاحن التوربيني 358
تفريغ نظام الوقود 359
سير تشغيل ضاغط تكييف الهواء 360
تنظيف المرشح الأولي للهواء 361
فحص مصافي مرشح الهواء 362
تنظيف مصافي مرشح الهواء 363
العجلات والإطارات 366
مكبح الانتظار 370
تحرير ضغط النظام الهيدروليكي 371
استبدال اللمبات 373
المنصهرات والمرحلات – المكوك الأوتوماتيكي 376
المنصهرات والمرحلات – النقل الأوتوماتيكي 386
المنصهرات بنظام Telematics (الاتصالات والمعلومات) (إن وجدت) 394
استبدال البطارية 395
فحص خلوص الموازنات (النقل الجانبي) وضبطه 396
تصريف القادوس التلسكوبي (إن وُجد) 397
استبدال أسنان الجرافة 398
ضبط التسوية الذاتية لجرافة وحدة التحميل 399
ضبط التسوية الذاتية لجرافة وحدة التحميل (ذراع مثني) 402
التخزين 403
تخزين الماكينة 403
استكشاف الأعطال وإصلاحها 405
حل كود العطل 405
استكشاف الأعطال وإصلاحها 405
المحرك 406
موتور بادئ الحركة 410
المولد 411
ناقل الحركة 412
المحاور 417
نظام التوجيه 423
النظام الهيدروليكي 424
الأداة الملحقة بوحدة التحميل 425
الأداة الملحقة بالحفارة الخلفية 426
تأرجح 427
المضخة الهيدروليكية 428
النظام الكهربائي 429
الكابينة 430
تكييف الهواء 431
المواصفات 433
السعات – ‎580T، و‎580ST و‎590ST 433
السعات – ‎695ST 435
المواصفات 437
مستويات الضوضاء والاهتزاز 444
الجرافات 445
الإطارات والعجلات 446
الأبعاد والأداء 447
الحد الأقصى لأحمال الرفع 463
تعريف المنتج 475
الملحقات 479
القارنة السريعة لجرافة الحفارة الخلفية الميكانيكية 479
القارنة السريعة لجرافة الحفارة الخلفية الهيدروليكية 481
الأدوات الهيدروليكية المساعدة للأداة الملحقة بالحفارة الخلفية 483
الأدوات الهيدروليكية المساعدة اليدوية 484
صمامات أمان الأداة الملحقة بالحفارة الخلفية 485
مساند الموازنات ذات الوجهين (محور مركزي) 486
الاتصالات والمعلومات – نظرة عامة باستخدام ™Case SiteWatch 487

S.V 09/24
