Case 590 Super R en 695 Super R Tier 3 Graaflaadmachines Gebruikershandleiding 87534539 PDF

Description

Case 590 Super R en 695 Super R Tier 3 Graaflaadmachines Gebruikershandleiding 87534539 – PDF DOWNLOAD

FILE DETAILS:

Case 590 Super R en 695 Super R Tier 3 Graaflaadmachines Gebruikershandleiding 87534539 – PDF DOWNLOAD

Language : Dutch
Pages : 293
Downloadable : Yes
File Type : PDF

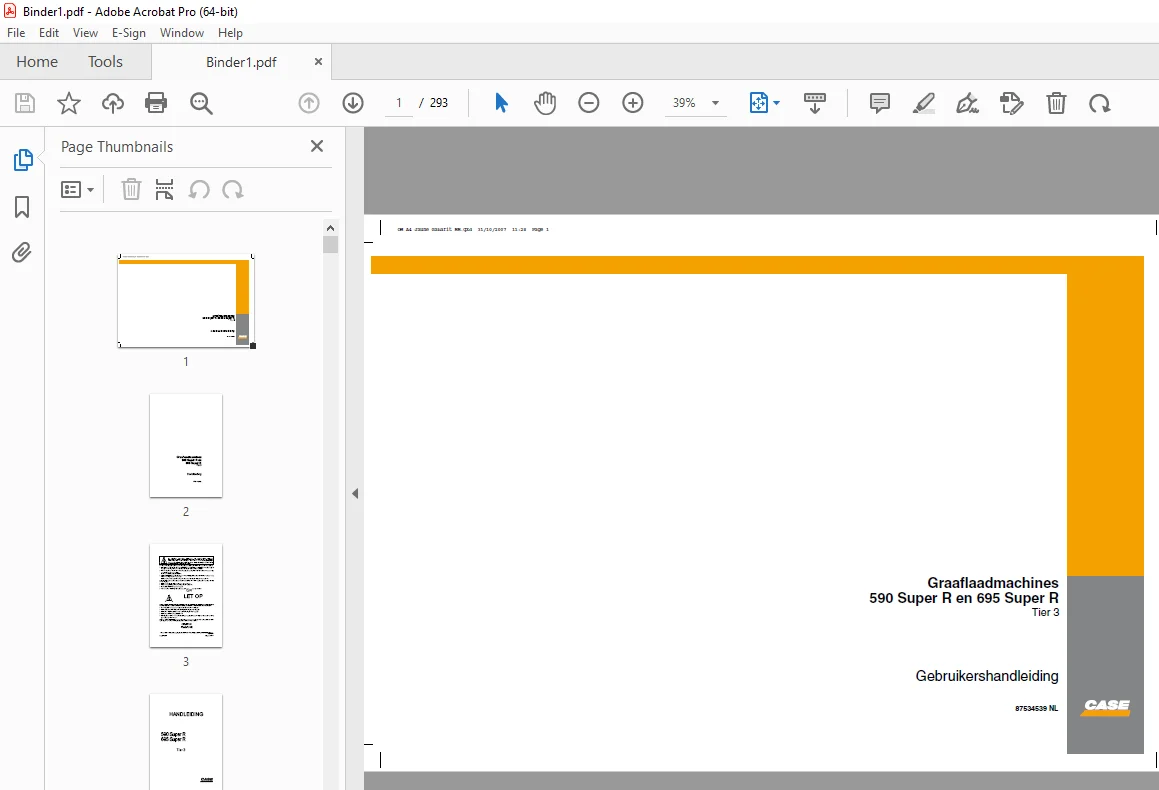

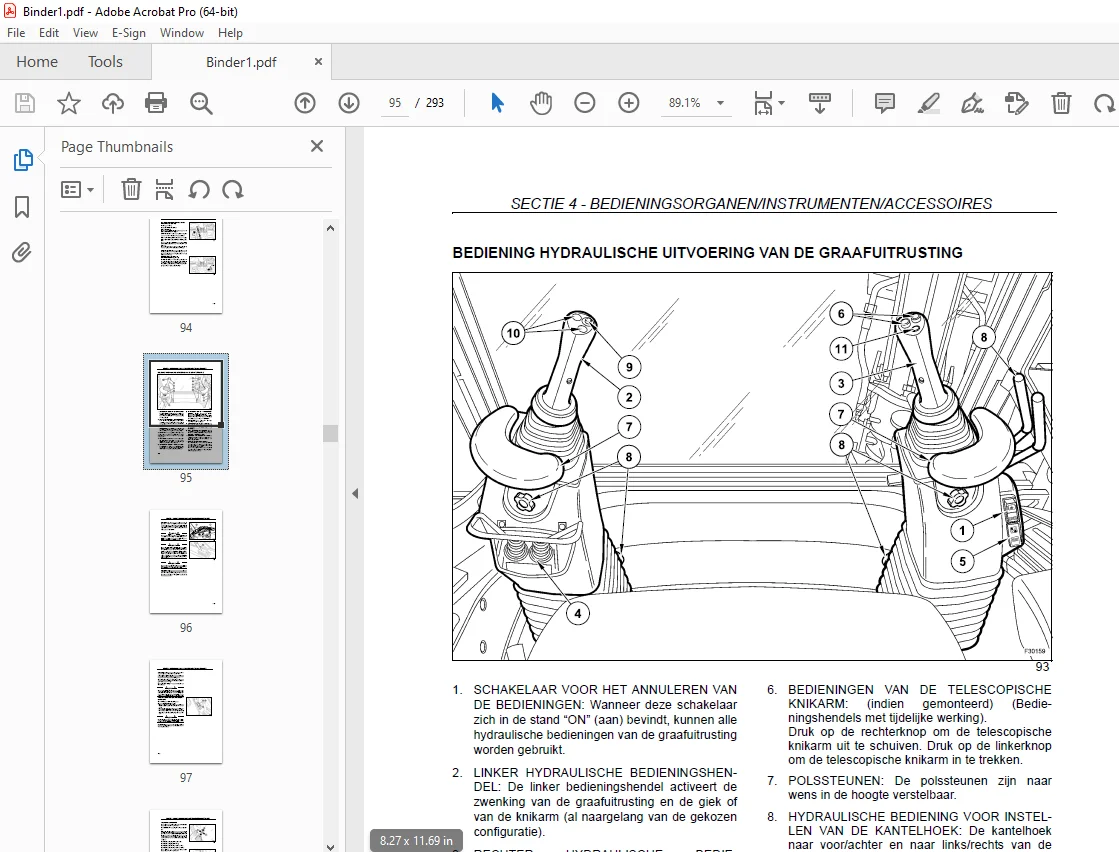

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case 590 Super R en 695 Super R Tier 3 Graaflaadmachines Gebruikershandleiding 87534539 – PDF DOWNLOAD

1 – Aan de eigenaar
2 – Identificatienummers/Onderdelen van de
machine
3 – Veiligheid/Stickers/Handsignalen
4 – Bedieningsorganen/Instrumenten/
Accessoires
5 – Bedieningsinstructies
6 – Bediening op werkterrein en weg
7 – Onderhoudsbeurten
8 – Smeren/Filters/Vloeistoffen
9 – Onderhoud/Afstellingen
10 – Elektrisch systeem
11 – Opslag
12 – Specificaties
13 – Alfabetische index

SECTIE 1 AAN DE EIGENAAR 1-1
GRAAFLAADMACHINES 590 Super R en 695 Super R 1-1
RECHTS, LINKS, VOOR EN ACHTER VAN DE MACHINE 1-3
SECTIE 2 IDENTIFICATIENUMMERS/ONDERDELEN VAN DE MACHINE 2-1
TYPE, SERIENUMMER EN BOUWJAAR VAN DE MACHINE 2-1
LOCATIE VAN DE ONDERDELEN 2-5
SECTIE 3 VEILIGHEID/STICKERS/HANDSIGNALEN 3-1
STICKERS 3-7
HANDSIGNALEN 3-15
SECTIE 4 BEDIENINGSORGANEN/INSTRUMENTEN/ACCESSOIRES 4-1
CABINEDEUR 4-1
OPSTAPTREDEN EN HANDGREPEN 4-1
INSTRUMENTENBORD VOORAAN (590 Super R) 4-3
INSTRUMENTENBORD VOORAAN (695 Super R) 4-5
INSTRUMENTENBORD ZIJKANT 4-7
INSTRUMENTENBORD ZIJKANT 4-9
CABINE SCHAKELAARS 4-11
BESTUURDERSSTOEL 4-35
LADER UITRUSTING HENDELS 4-39
BEDIENING MECHANISCHE UITVOERING VAN DE GRAAFUITRUSTING 4-43
BEDIENING HYDRAULISCHE UITVOERING VAN DE GRAAFUITRUSTING 4-54
BEDIENING VERWARMING (Optioneel) EN AIRCONDITIONING (Optioneel) 4-61
LUCHTFILTER CABINE 4-64
REMVLOEISTOFTANK 4-64
BRANDBLUSSER (Optie) 4-64
CABINE RAMEN 4-65
LADERUITRUSTING VEILIGHEIDSSTANG 4-66
MOTORKAP 4-68
BRANDSTOFTANK 4-68
HYDRAULISCHE OLIETANK 4-69
ACCU EN GEREEDSCHAPSKIST 4-69
UITRUSTING VAN DE MACHINE 4-69
ACHTERUITKIJKSPIEGELS 4-70
WARMTE BEDIENINGS VENTIEL 4-70
OMKEERBARE STEMPELBLOKKEN (Axiale graafbak model) (Optioneel) 4-70
MECHANISCHE SNELSLUITING VOOR DE LADERBAK (Indien gemonteerd) 4-71
ZWAAILICHT (Indien gemonteerd) 4-71
VEILIGHEIDSVENTIELEN VAN DE GRAAFUITRUSTING (Indien gemonteerd) 4-72
MECHANISCHE SNELSLUITING VOOR DE GRAAFBAK (Indien gemonteerd) 4-73
INHOUD
SECTIE 5 BEDIENINGSINSTRUKTIES 5-1
VOORDAT MET DE MACHINE GEWERKT WORDT 5-1
BEDIENING VAN DE MACHINE 5-2
INLOOP-PERIODE 5-3
MOTOR STARTEN 5-4
STARTEN VAN DE MOTOR IN KOUD WEER MET EEN LUCHT-VOORVERWARMER
(GRID HEATER) (Indien gemonteerd) 5-6
MOTOR UITZETTEN 5-8
ANTIDIEFSTALSYSTEEM MET CODE (Optioneel) 5-9
BEDIENEN VAN DE MACHINE BIJ KOUD WEER 5-10
BEDIENING VAN DE MACHINE BIJ WARM WEER 5-10
PLAATSEN VAN DE GRAAFUITRUSTING IN DE WERKSTAND 5-11
BLOKKEREN EN DEBLOKKEREN VAN DE GRAAFUITRUSTING 5-13
ZIJWAARTSE VERPLAATSING VAN DE GRAAFUITRUSTING (Verplaatsbare graafarm) 5-14
PLAATSEN VAN DE GRAAFUITRUSTING IN DE STAND VOOR RIJDEN OP DE WEG 5-15
EISEN VOOR VERPLAATSINGEN OP DE OPENBARE WEG 5-16
VERVANGEN VAN EEN GRAAFBAK 5-18
VERVANGEN VAN EEN LADERBAK 5-19
VERGRENDELING VAN HET DIFFERENTIEEL 5-21
LADERBAK VORKEN (Optie) 5-23
HYDRAULISCHE SNELHEIDSREGELAAR 5-25
IN FASE BRENGEN VAN DE STUURINRICHTING (4WS) 5-25
HYDRAULISCHE HULPONDERDELEN OP DE GRAAFUITRUSTING (Optioneel) 5-28
HANDBEDIENDE HYDRAULISCHE HULPONDERDELEN (Optie) 5-29
2-OF 4WD 5-30
HIJSEN LASTEN MET DE LADERUITRUSTING 5-31
TABEL MAXIMALE LASTEN BIJ HET HIJSEN MET DE LADERUITRUSTING 5-32
MAXIMALE HIJSLASTEN BIJ GEBRUIK VAN VORKEN OP LADERBAK (Indien gemonteerd) 5-33
HIJSEN VAN LASTEN MET DE GRAAFUITRUSTING 5-34
MAXIMALE HIJSLASTEN MET GRAAFUITRUSTING 5-36
TABEL MAXIMALE HIJSLASTEN MET GRAAFUITRUSTING 5-37
VERVOER VAN DE MACHINE 5-38
HIJSEN VAN DE MACHINE 5-39
SLEPEN VAN DE MACHINE 5-40
BEDIENEN VAN DE MACHINE IN WATER 5-42
DE MACHINE PARKEREN 5-42
SECTIE 6 BEDIENING OP WERKTERREIN EN WEG 6-1
INSTRUKTIES VOOR HET GEBRUIK 6-1
RIJDEN OP DE WEG 6-2
INHOUD
Bediening op werkterrein en weg (vervolg)
RIJDEN OP HET WERKTERREIN 6-7
LADERUITRUSTING BEDIENING INSTRUKTIES 6-9
GRAAFUITRUSTING BEDIENINGSINSTRUCTIES 6-14
BALLAST EN BANDEN 6-20
SECTIE 7 ONDERHOUDSBEURTEN 7-1
ONDERHOUDS INSTRUKTIES 7-1
URENTELLER 7-2
ONDERHOUDSBEURTEN 7-3
SECTIE 8 SMERING/FILTERS/VLOEISTOFFEN 8-1
VLOEISTOFFEN EN SMEERMIDDELEN 8-1
KAPACITEITEN EN SPECIFICATIES SMEERMIDDELEN 8-2
VET PUNTEN 8-3
NIVEAUS 8-9
MOTOR 8-12
KOELSYSTEEM 8-15
BRANDSTOFSYSTEEM 8-17
AFNEMEN DRUK VAN HYDRAULISCH SYSTEEM 8-22
HYDRAULISCH SYSTEEM 8-23
LUCHTFILTER 8-28
TRANSMISSIE (POWERSHUTTLE) 8-32
TRANSMISSIE (POWERSHIFT) 8-35
VOORAS 8-38
ACHTERAANDRIJFAS 8-41
SECTIE 9 ONDERHOUD/AFSTELLINGEN 9-1
WIELEN EN BANDEN 9-1
AFSTELLEN VAN DE ZELFNIVELLERING – MECHANISCHE/HYDRAULISCHE TERUGKEER NA
VULLEN VAN DE LADERBAK 9-3
RADIATOR EN CONDENSOR VAN DE AIRCONDITIONING (Indien gemonteerd) 9-4
WISSELSTROOMDYNAMO- EN VENTILATORRIEM 9-5
TURBOCOMPRESSOR 9-6
AFSTELLING VAN DE MOTOR TUIMELAARSPELING 9-7
MACHINE INSPEKTIE EN REINIGING 9-7
CILINDER LEKKAGE INSPEKTIE 9-8
AIRCONDITIONING (Optie) 9-8
AFTAPPEN VAN DE TELESCOPISCHE KNIKARM (Indien gemonteerd) 9-9
FILTER CABINE 9-10
VERWARMINGSELEMENT EN VERDAMPER VAN DE AIRCONDITIONING (Optioneel) 9-11
AFSTELLEN VAN DE PARKEERREM 9-11
INHOUD
Onderhoud/afstellingen (vervolg)
REMVLOEISTOF 9-12
CONTROLEREN EN AFSTELLEN VAN DE SPELING VAN DE STEMPELS (Verplaatsbare graafarm) 9-13
UITGRAAFHOEK VAN DE GRAAFBAK 9-13
TELESCOPISCHE KNIKARM (Optioneel) 9-14
AFSTELLEN VAN DE VOORWIELEN (2WS) 9-15
WIELAFSTELLINGEN (4WS) 9-16
ROPS/FOPS CABINE 9-17
SYSTEEMSTORINGEN OPSPOREN 9-19
SECTIE 10 ELEKTRISCH SYSTEEM 10-1
ZEKERINGEN EN RELAIS 10-1
ACCU 10-6
AANSLUITEN VAN EEN HULP ACCU 10-8
DYNAMO 10-9
STARTMOTOR 10-9
LAMPEN 10-10
VERVANGEN VAN EEN LAMP 10-10
SECTIE 11 OPSLAG 11-1
SECTIE 12 TECHNISCHE GEGEVENS 12-1
MOTOR -110 HP / 82 KW (Modellen 590 Super R en 695 Super R) 12-1
KOELSYSTEEM 12-1
BRANDSTOFSYSTEEM 12-1
TRANSMISSIE (Modellen 590 Super R) 12-1
TRANSMISSIE (Modellen 695 Super R) 12-1
ELEKTRISCH SYSTEEM 12-2
REMMEN 12-2
STUREN 12-2
ACHTERAANDRIJFAS 12-2
HYDRAULISCH SYSTEEM 12-2
MAXIMALE KANTELHOEK MET DE MACHINE 12-2
FRONTGEWICHTEN 12-2
KOELVLOEISTOF 12-3
GELUIDSNIVEAU 12-3
TRILLINGSNIVEAU BINNEN DE CABINE 12-3
BANDEN 12-4
BANDENCOMBINATIES VAN VIERWIELAANDRIJVING 12-4
BANDEN DRUK 12-4
VERPLAATSINGSSNELHEDEN (Modellen 590 Super R) 12-5
INHOUD
Technische gegevens (vervolg)
VERPLAATSINGSSNELHEDEN (Modellen 695 Super R) 12-5
MODELLEN 590 Super R LADERUITRUSTING – AFMETINGEN EN PRESTATIES 12-6
MODEL 695 Super R (Verplaatsbare graafarm) LADERUITRUSTING –
AFMETINGEN EN PRESTATIES 12-8
MODEL 695 Super R (Axiale graafbak model) LADERUITRUSTING –
AFMETINGEN EN PRESTATIES 12-10
MODELLEN 590 Super R GRAAFUITRUSTING – AFMETINGEN EN PRESTATIES 12-12
MODEL 695 Super R (Verplaatsbare graafarm) GRAAFUITRUSTING –
AFMETINGEN EN PRESTATIES 12-14
MODEL 695 Super R (Axiale graafbak model) GRAAFUITRUSTING –
AFMETINGEN EN PRESTATIES 12-16
MODELLEN 590 Super R HEFCAPACITEIT 12-18
MODEL 695 Super R (Verplaatsbare graafarm) HEFCAPACITEIT 12-19
MODEL 695 Super R (Axiale graafbak model) HEFCAPACITEIT 12-20
SECTIE 13 ALFABETISCHE INDEX 13-1

S.V 09/24
