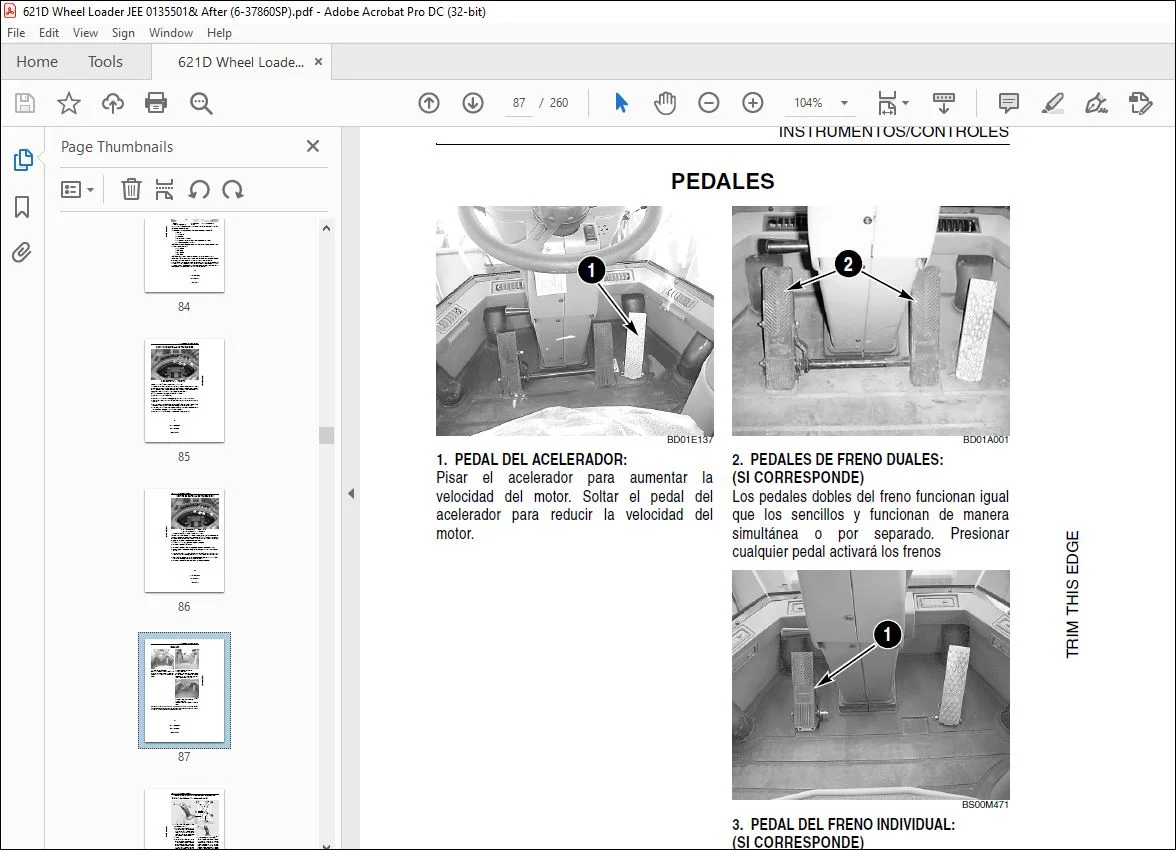

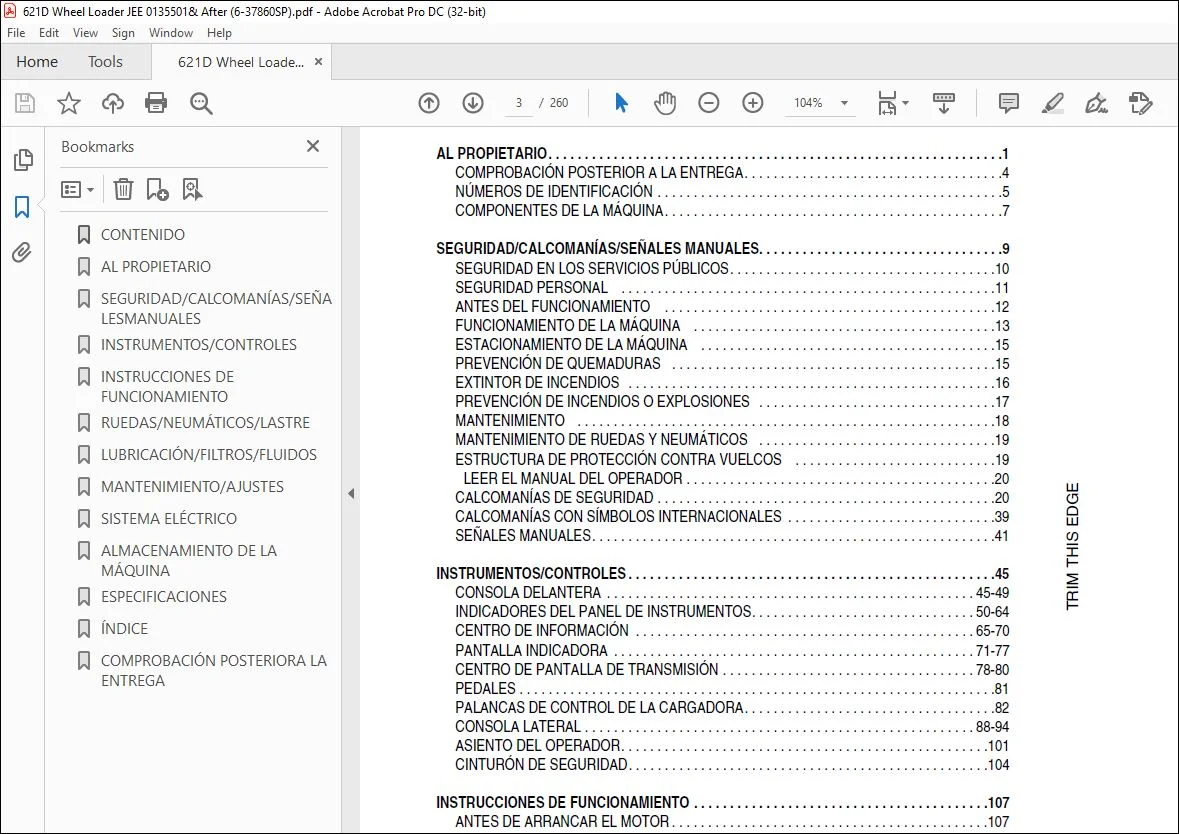

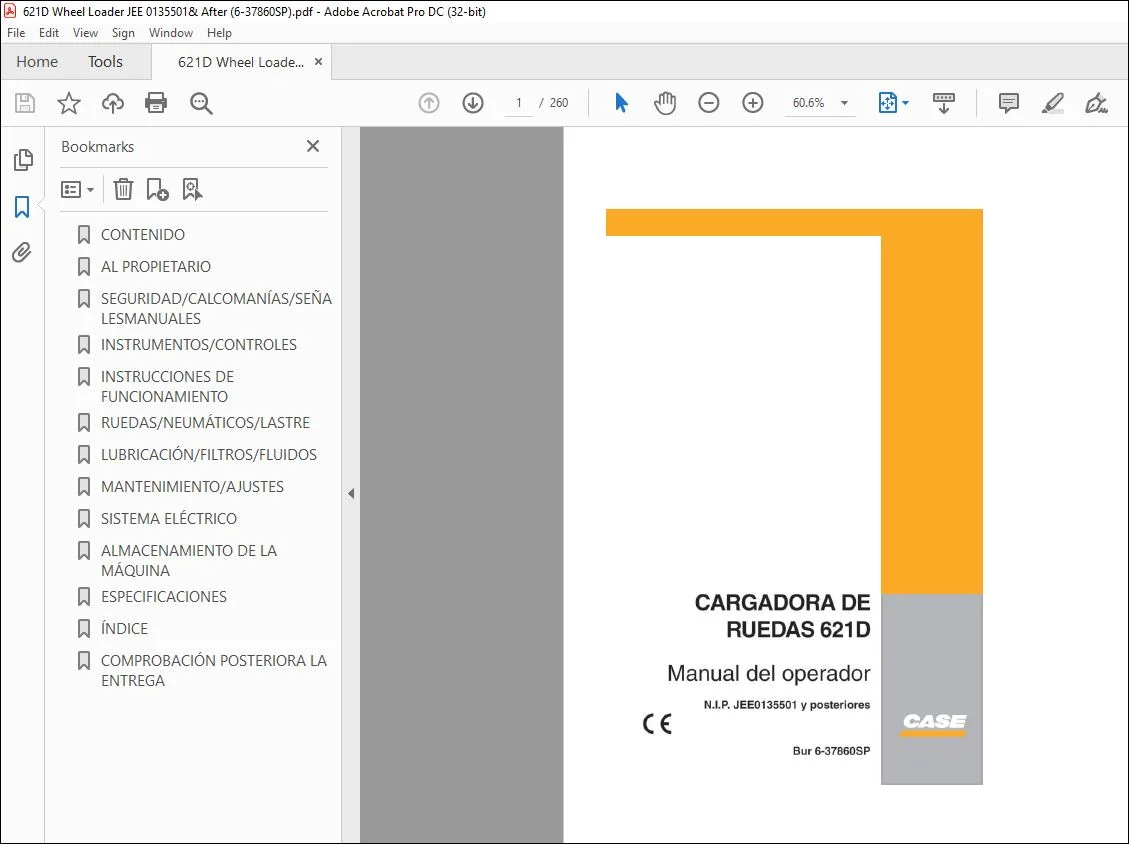

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 621D Cargadora de Ruedas Manual del Operador 6-37860SP – PDF DOWNLOAD

AL PROPIETARIO :

• Leer este manual antes de arrancar el motor o usar la máquina. Si se necesita más
  información, consultar con el concesionario.
• El concesionario puede proporcionar piezas de repuesto aprobadas por Case, LLC. También
  tiene técnicos especialmente capacitados, quienes conocen los mejores métodos de
  reparación y mantenimiento para la máquina.
• Utilizar este manual como guía. La cargadora de ruedas seguirá siendo una herramienta de
  trabajo útil mientras se le realice el mantenimiento adecuado y se conserve en buenas
  condiciones de funcionamiento.
• NO utilizar esta máquina ni permitir que lo haga nadie sin haber leído y comprendido las
  instrucciones de seguridad, funcionamiento y mantenimiento de este manual. Utilizar
  solamente operadores entrenados que hayan demostrado la habilidad necesaria para poner
  en funcionamiento y hacer mantenimiento a esta máquina de forma correcta y segura.
• Esta cargadora de ruedas, con accesorios y equipamiento estándar, fue diseñada para realizar
  excavaciones y movimientos de tierra por encima del nivel del suelo tales como nivelación del
  terreno, carga de camiones y manipulación de materiales. Esta máquina no está diseñada
  para elevar otros objetos ni para el transporte de cargas a gran velocidad.
• NO usar esta máquina para ninguna aplicación o propósito distinto al descrito en este manual.
  Si se ha de usar la cargadora en alguna tarea que involucre accesorios o equipos especiales,
  tales como para silvicultura, etc., consultar con un concesionario autorizado o Case, LLC.
• Consultar un concesionario autorizado o Case, LLC sobre las adiciones o modificaciones que
  pueda requerir la máquina para cumplir con los diferentes reglamentos y requisitos de
  seguridad de cada país. Las modificaciones no autorizadas pueden ocasionar lesiones graves
  o la muerte. Quien efectúe modificaciones no autorizadas será responsable de las
  consecuencias.
• Este manual del operador debe almacenarse en el compartimento para manuales de la
  máquina. Verificar que esté completo y en buenas condiciones. Ponerse en contacto con el
  concesionario para la adquisición de manuales adicionales. Ponerse en contacto con el concesionario
  para obtener mayor información y asistencia sobre la máquina. Su concesionario
  posee los repuestos aprobados por Case, LLC. El concesionario cuenta con técnicos con formación
  especial que conocen los mejores métodos de reparación y mantenimiento de la cargadora
  de ruedas.
  Antes de autorizar el uso de la máquina a un nuevo operador, asegurarse de que:
  1. Haya recibido el entrenamiento necesario sobre cómo utilizar la máquina correctamente y
  con seguridad.
  2. El operador haya leído y comprendido las instrucciones descritas en este manual.

TABLA DE CONTENIDO:

Case 621D Cargadora de Ruedas Manual del Operador 6-37860SP – PDF DOWNLOAD

AL PROPIETARIO 1
COMPROBACIÓN POSTERIOR A LA ENTREGA 4
NÚMEROS DE IDENTIFICACIÓN 5
COMPONENTES DE LA MÁQUINA 7
SEGURIDAD/CALCOMANÍAS/SEÑALES MANUALES 9
SEGURIDAD EN LOS SERVICIOS PÚBLICOS 10
SEGURIDAD PERSONAL 11
ANTES DEL FUNCIONAMIENTO 12
FUNCIONAMIENTO DE LA MÁQUINA 13
ESTACIONAMIENTO DE LA MÁQUINA 15
PREVENCIÓN DE QUEMADURAS 15
EXTINTOR DE INCENDIOS 16
PREVENCIÓN DE INCENDIOS O EXPLOSIONES 17
MANTENIMIENTO 18
MANTENIMIENTO DE RUEDAS Y NEUMÁTICOS 19
ESTRUCTURA DE PROTECCIÓN CONTRA VUELCOS 19
LEER EL MANUAL DEL OPERADOR 20
CALCOMANÍAS DE SEGURIDAD 20
CALCOMANÍAS CON SÍMBOLOS INTERNACIONALES 39
SEÑALES MANUALES 41
INSTRUMENTOS/CONTROLES 45
CONSOLA DELANTERA 45-49
INDICADORES DEL PANEL DE INSTRUMENTOS 50-64
CENTRO DE INFORMACIÓN 65-70
PANTALLA INDICADORA 71-77
CENTRO DE PANTALLA DE TRANSMISIÓN 78-80
PEDALES 81
PALANCAS DE CONTROL DE LA CARGADORA 82
CONSOLA LATERAL 88-94
ASIENTO DEL OPERADOR 101
CINTURÓN DE SEGURIDAD 104
INSTRUCCIONES DE FUNCIONAMIENTO 107
ANTES DE ARRANCAR EL MOTOR 107
PROCEDIMIENTO DE RODAJE 107
CINTURÓN DE SEGURIDAD 108
ARRANQUE DEL MOTOR 109
APAGADO DEL MOTOR Y ESTACIONAMIENTO DE LA MÁQUINA 111
ANTES DEL FUNCIONAMIENTO 115
FUNCIONAMIENTO DE LA MÁQUINA 118
PALANCAS DE CONTROL 121
INTERRUPTORES DE FUNCIÓN DE LA CARGADORA 128
CONTROLES DE LA CARGADORA 130
ACUMULADORES DE FRENO 131
DESEMBRAGUE 131
INDICADOR DE NIVEL DEL CUCHARÓN 132
CONEXIÓN HIDRÁULICA AUXILIAR (SI CORRESPONDE) 132
FARO GIRATORIO (SI CORRESPONDE) 133
CONTROL DE DESPLAZAMIENTO (SI CORRESPONDE) 133
ACTIVACIÓN DEL PASADOR DEL ACOPLADOR (SI CORRESPONDE) 134
CONSEJOS PARA EL FUNCIONAMIENTO DE LA CARGADORA 135
REMOLQUE DE LA MÁQUINA 137
TRANSPORTE DE LA MÁQUINA 138
FUNCIONAMIENTO A BAJAS TEMPERATURAS 140
FUNCIONAMIENTO A TEMPERATURAS ALTAS 142
RUEDAS/NEUMÁTICOS/LASTRE 143
TABLA DE PRESIÓN DEL NEUMÁTICO 147
LUBRICACIÓN/FILTROS/FLUIDOS 149
NORMAS GENERALES DE SEGURIDAD ANTES DE REALIZAR
EL MANTENIMIENTO 149
PUNTAL DE APOYO PARA LOS BRAZOS DE ELEVACIÓN DE LA CARGADORA 150
ARTICULACIÓN DE TRANSPORTE/MANTENIMIENTO 151
PROGRAMA DE ANÁLISIS DE LUBRICACIÓN SYSTEMGARD 152
PIEZAS DE PLÁSTICO Y DE RESINA 152
CAPÓ DEL MOTOR 153
HORÓMETRO DEL MOTOR 154
FLUIDOS Y LUBRICANTES – 621D 155
TABLA DE LUBRICACIÓN/MANTENIMIENTO 156-158
PUERTAS DE ACCESO 159
PUNTOS DE ENGRASE – 50 HORAS 160
PUNTOS DE ENGRASE – 100 HORAS 161
PUNTOS DE ENGRASE – 1000 HORAS 162
PUNTOS DE ENGRASE – 50 HORAS 163
PUNTOS DE ENGRASE – 100 HORAS 164
NIVELES DE FLUIDOS 165
LUBRICACIÓN DEL MOTOR 169
SISTEMA DEL FILTRO DE AIRE 174
SISTEMA DE REFRIGERACIÓN DEL MOTOR 178
SISTEMA DEL COMBUSTIBLE DIESEL 181
SISTEMA DE LOS FRENOS/HIDRÁULICO 186
TRANSMISIÓN 191
EJES 194
FILTRO DE AIRE DE LA CABINA 197
MANTENIMIENTO/AJUSTES 201
MANTENIMIENTO DE LA CABINA 201
CALIBRACIÓN DEL EMBRAGUE DE LA TRANSMISIÓN 204
AJUSTE DEL DESEMBRAGUE 205
COMPROBACIÓN DE LA DIRECCIÓN SECUNDARIA 206
COMPROBACIÓN DEL FRENO DE ESTACIONAMIENTO 207
AJUSTES DE LA CARGADORA 209
AJUSTE MÍNIMO DEL CONTROL DE ALTURA DEL CUCHARÓN 215
ESTRUCTURA DE PROTECCIÓN CONTRA VUELCOS 216
ESPECIFICACIONES DEL PAR DE APRIETE PARA EL ASIENTO Y
LOS CINTURONES DE SEGURIDAD 219
CORREA DEL COMPRESOR DEL AIRE ACONDICIONADO Y DE
LA CORREA DEL ALTERNADOR 220
MONTAJE DEL EXTINTOR DE INCENDIOS (SI CORRESPONDE) 221
SISTEMA ELÉCTRICO 223
MANTENIMIENTO DE LA BATERÍA 223
FUSIBLES 226
REEMPLAZO DE FUSIBLES 227
CONECTOR ELÉCTRICO DE MANTENIMIENTO (SI CORRESPONDE) 228
SALIDA DE ALIMENTACIÓN AUXILIAR (SI CORRESPONDE) 228
UBICACIÓN DEL SOPORTE DE MONTAJE DEL EQUIPO
DE ALIMENTACIÓN AUXILIAR 229
BOMBILLAS DE REPUESTO 230
ALMACENAMIENTO DE LA MÁQUINA 231
ESPECIFICACIONES 233
DATOS DEL MOTOR 621D 233
DIMENSIONES Y DATOS DE FUNCIONAMIENTO 234-236
PARES DE APRIETE ESPECIALES DE LOS PERNOS 240
ÍNDICE 241
COMPROBACIÓN POSTERIOR A LA ENTREGA 249-251
