Case 621E Cargadora de Ruedas Manual del Operario 51486470 – PDF DOWNLOAD

Description

Case 621E Cargadora de Ruedas Manual del Operario 51486470 – PDF DOWNLOAD

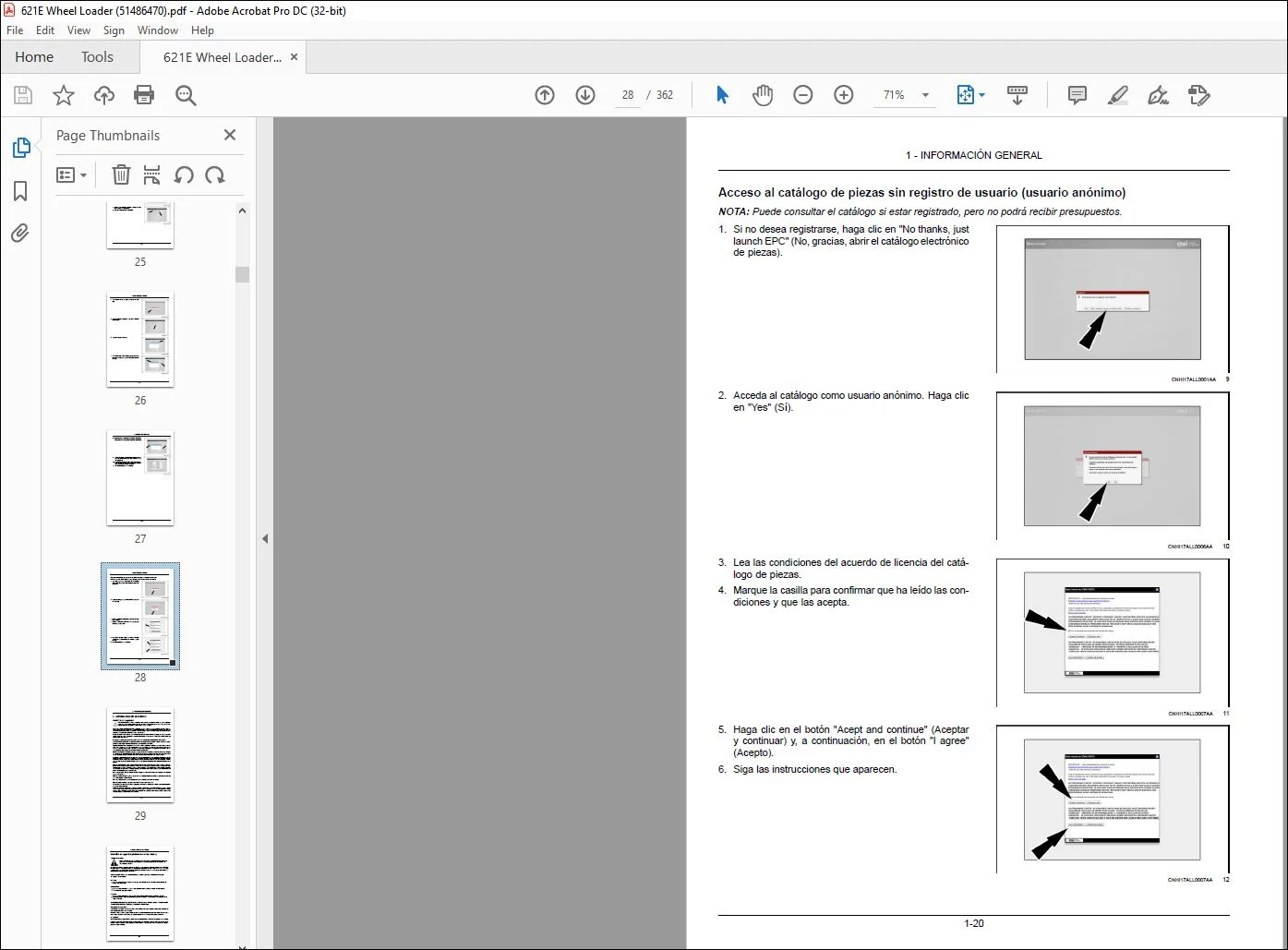

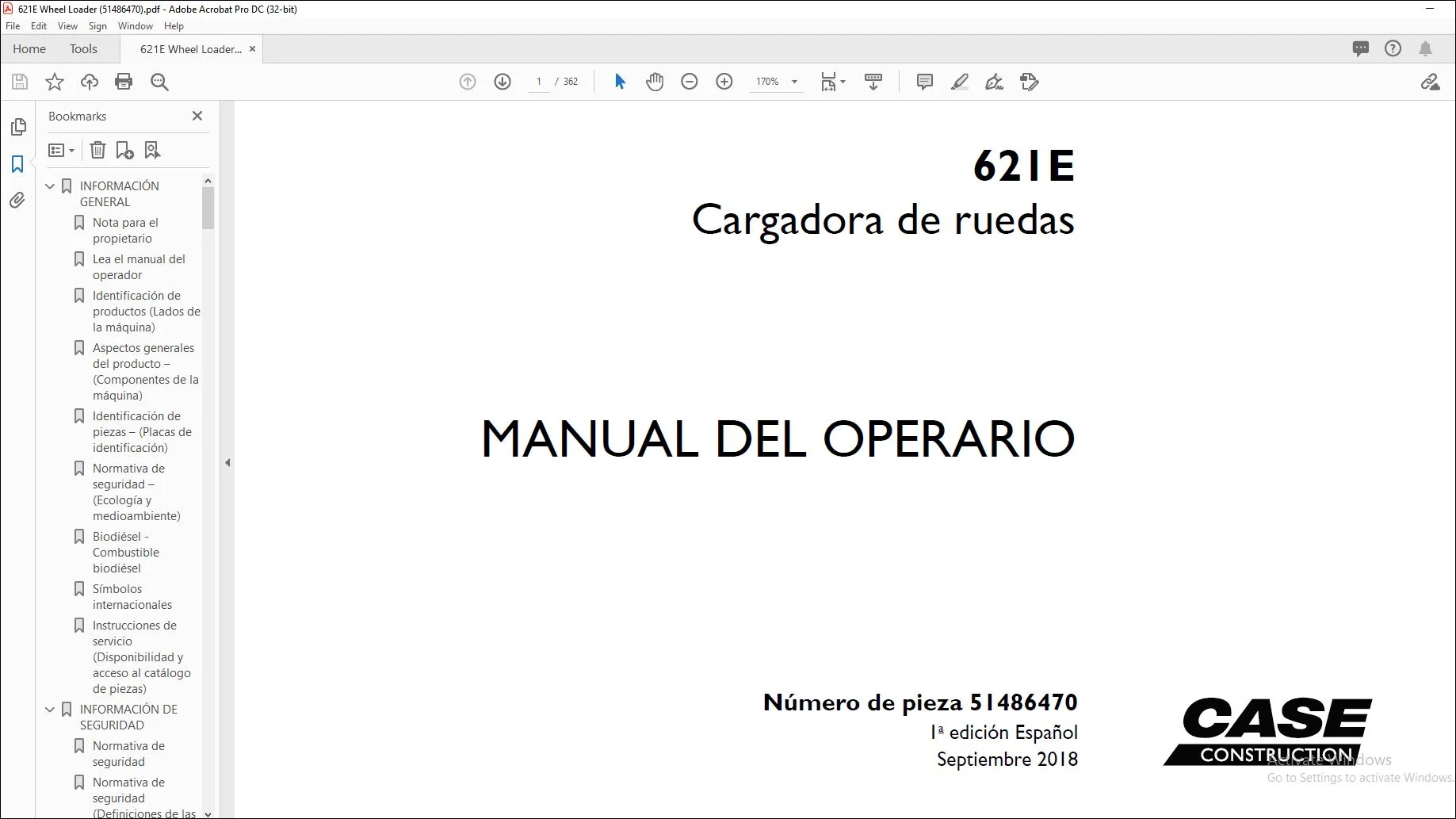

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 621E Cargadora de Ruedas Manual del Operario 51486470 – PDF DOWNLOAD

INFORMACIÓN GENERAL:
Nota para el propietario:
Introducción:

• Este manual se ha desarrollado como guía para el uso correcto y seguro de la máquina, así como para su mantenimiento.
• Siga siempre las recomendaciones contenidas en este manual para garantizar el mejor rendimiento,
  funcionamiento económico y larga vida útil de la máquina. El manual está dividido en secciones. En el índice podrá
  consultar una lista completa de las secciones. Consulte el índice que aparece al final de este manual para localizar
  los elementos específicos de la máquina.
• Este manual contiene toda la información relacionada con el mantenimiento diario, el mantenimiento periódico, el uso correcto y los procedimientos para un funcionamiento y mantenimiento seguros de la máquina. Algunos servicios
  de mantenimiento requieren conocimientos técnicos y herramientas adecuadas para su ejecución. Estos servicios
  de mantenimiento de la máquina deben ser realizados únicamente por técnicos cualificados.
• Las recomendaciones de este manual también permiten evitar las causas de accidente más comunes que podrían producirse durante el funcionamiento y mantenimiento de la máquina. Si tiene alguna duda, consulte a su concesionario CASE CONSTRUCTION autorizado.
• Lea y comprenda perfectamente todas las instrucciones y avisos de este manual antes de arrancar el motor o poner
  en funcionamiento la máquina. Preste especial atención a las instrucciones relacionadas con la seguridad, funcionamiento y mantenimiento para evitar riesgos o lesiones innecesarios cuando utilice la máquina o realice operaciones de mantenimiento en ella. No use esta máquina ni realice tareas de mantenimiento si no ha recibido la formación adecuada. Todos los operarios deben leer detenidamente este manual.
• La información que incluye este manual se basa en la información que había disponible en el momento en el que
  se redactó el manual. Es posible que algún ajuste, procedimiento, número de pieza, software u otro elemento haya
  cambiado. Estos cambios pueden afectar al mantenimiento que se realice en la máquina. Antes de empezar a trabajar
  con una máquina, asegúrese de que su concesionario autorizado CASE CONSTRUCTION le ha proporcionado
  la información completa y actualizada.

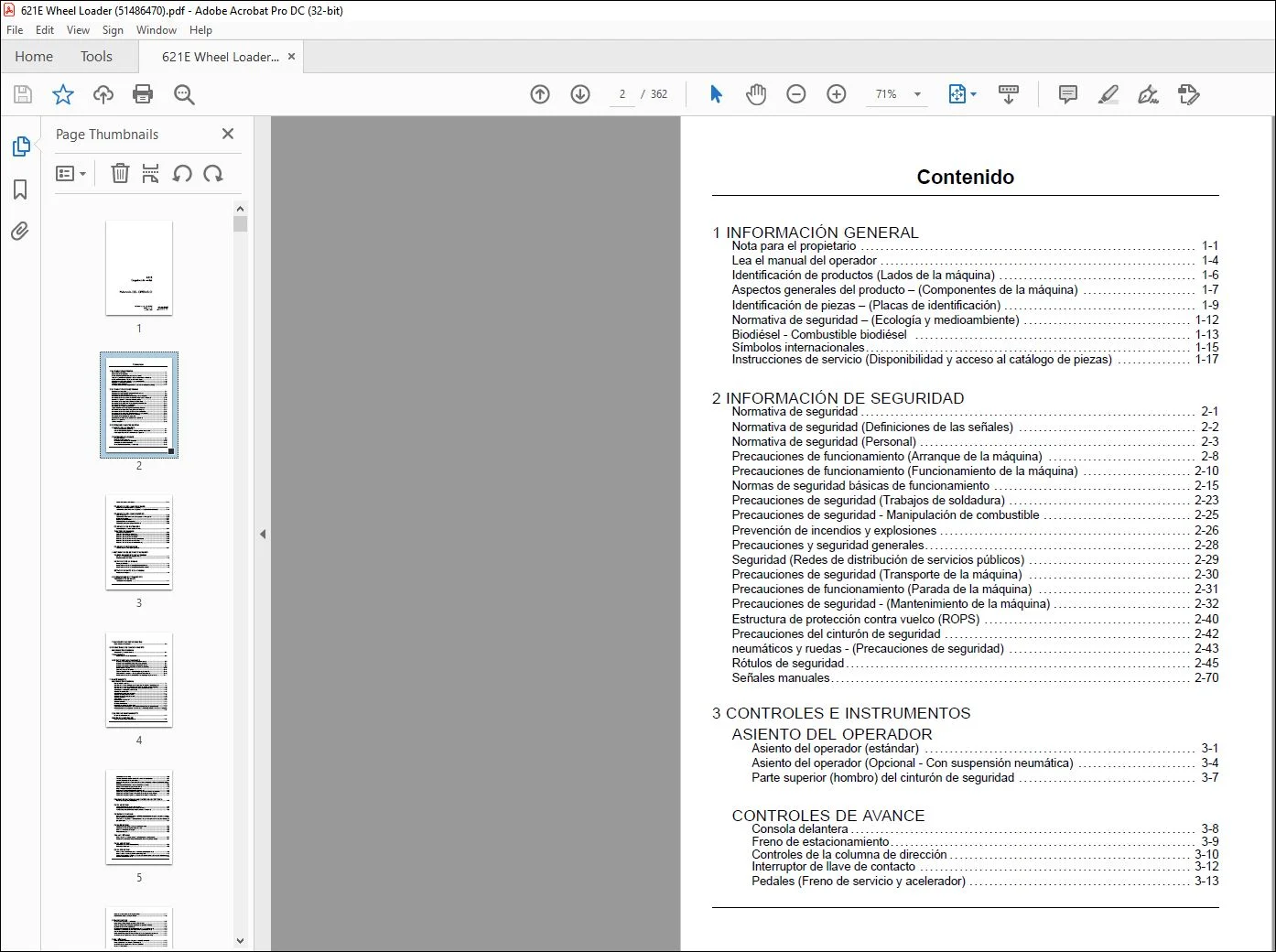

TABLA DE CONTENIDO:

Case 621E Cargadora de Ruedas Manual del Operario 51486470 – PDF DOWNLOAD

1 INFORMACIÓN GENERAL
Nota para el propietario 1-1
Lea el manual del operador 1-4
Identificación de productos (Lados de la máquina) 1-6
Aspectos generales del producto – (Componentes de la máquina) 1-7
Identificación de piezas – (Placas de identificación) 1-9
Normativa de seguridad – (Ecología y medioambiente) 1-12
Biodiésel – Combustible biodiésel 1-13
Símbolos internacionales 1-15
Instrucciones de servicio (Disponibilidad y acceso al catálogo de piezas) 1-17
2 INFORMACIÓN DE SEGURIDAD
Normativa de seguridad 2-1
Normativa de seguridad (Definiciones de las señales) 2-2
Normativa de seguridad (Personal) 2-3
Precauciones de funcionamiento (Arranque de la máquina) 2-8
Precauciones de funcionamiento (Funcionamiento de la máquina) 2-10
Normas de seguridad básicas de funcionamiento 2-15
Precauciones de seguridad (Trabajos de soldadura) 2-23
Precauciones de seguridad – Manipulación de combustible 2-25
Prevención de incendios y explosiones 2-26
Precauciones y seguridad generales 2-28
Seguridad (Redes de distribución de servicios públicos) 2-29
Precauciones de seguridad (Transporte de la máquina) 2-30
Precauciones de funcionamiento (Parada de la máquina) 2-31
Precauciones de seguridad – (Mantenimiento de la máquina) 2-32
Estructura de protección contra vuelco (ROPS) 2-40
Precauciones del cinturón de seguridad 2-42
neumáticos y ruedas – (Precauciones de seguridad) 2-43
Rótulos de seguridad 2-45
Señales manuales 2-70
3 CONTROLES E INSTRUMENTOS
ASIENTO DEL OPERADOR
Asiento del operador (estándar) 3-1
Asiento del operador (Opcional – Con suspensión neumática) 3-4
Parte superior (hombro) del cinturón de seguridad 3-7
CONTROLES DE AVANCE
Consola delantera 3-8
Freno de estacionamiento 3-9
Controles de la columna de dirección 3-10
Interruptor de llave de contacto 3-12
Pedales (Freno de servicio y acelerador) 3-13
Ventilación interior de la cabina 3-14
CONTROLES DEL LADO IZQUIERDO
Puerta de la cabina (Pestillo de la puerta) 3-17
Transmisión – (Control a través la palanca de la columna de dirección) 3-18
CONTROLES DEL LADO DERECHO
Consola derecha 3-19
Transmisión – (Control a través de la palanca del cargador) 3-26
Palancas de control 3-27
Pestillos de las ventanillas 3-31
Cabina (Salidas de emergencia) 3-32
Cabina (Soporte para equipos auxiliares) 3-33
CONTROLES DE RETROCESO
Cabina (Rejillas de recirculación de aire) 3-34
TABLERO DE MANDOS
Cuadro de instrumentos 3-35
Teclado – Control del monitor LCD 3-45
Pantalla LCD – (Descripción general) 3-46
Pantalla LCD – (Pantallas de menú) 3-48
Pantalla LCD – (Pantallas de desplazamiento) 3-50
Pantalla LCD – (Pantallas de selección) 3-52
Pantalla LCD – (Pantallas de mantenimiento) 3-53
CONTROLES EXTERIORES
Sistema eléctrico (Interruptor principal) 3-61
4 INSTRUCCIONES DE FUNCIONAMIENTO
PUESTA EN SERVICIO DE LA UNIDAD
Período de rodaje de una máquina nueva 4-1
Antes de arrancar el motor 4-2
ARRANQUE DE LA UNIDAD
Arranque del motor 4-4
Funcionamiento de la máquina (En ambientes fríos) 4-6
Funcionamiento de la máquina (En ambientes cálidos) 4-8
ESTACIONAMIENTO DE LA UNIDAD
Parada de la máquina 4-9
5 OPERACIONES DE TRANSPORTE
TRANSPORTE DE ENVÍO
Transporte de la máquina 5-1
TRANSPORTE DE RECUPERACIÓN
Procedimiento de remolque 5-5
6 OPERACIONES DE FUNCIONAMIENTO
INFORMACIÓN GENERAL
Instrucciones de funcionamiento 6-1
TRANSMISIÓN
Funcionamiento de la transmisión 6-5
OPERACIONES DEL CARGADOR
Palancas de control (Una palanca/dos correderas) 6-6
Palancas de control (Dos palancas/tres correderas) 6-7
Palancas de control (Tres palancas/tres correderas) 6-8
Palancas de control (Tres palancas/cuatro correderas) 6-9
Funciones del cargador 6-10
Cuchara (Indicador de nivel) 6-14
Conexiones hidráulicas – Auxiliar (según equipamiento) 6-15
Utilización de la máquina – (Embrague de la transmisión) 6-16
Funcionamiento de la máquina (Ride Control) (según equipamiento) 6-17
7 MANTENIMIENTO
INFORMACIÓN GENERAL
Mantenimiento y ajustes 7-1
Identificación de piezas (Bloqueo de seguridad, transporte y mantenimiento) 7-8
Identificación de piezas – (Soporte para bloquear los brazos del cargador) 7-9
Identificación de piezas (Puertas de acceso y puntos de llenado) 7-10
Instrucciones básicas (Revisión diaria) 7-13
Sistema de combustible 7-14
Instalación de lubricación del motor 7-17
Sistema de refrigerante del motor 7-18
Sistema del filtro de aire del motor 7-19
Sistema hidráulico 7-20
Transmisión 7-21
Eje delantero / Eje trasero 7-22
Sistema de frenos 7-23
Ruedas y neumáticos 7-24
Programa de análisis de lubricación 7-25
Salida auxiliar de electricidad / Conector de servicio (según equipamiento) 7-26
Funcionamiento de la máquina – En entornos extremos (protección frente a la corrosión)
7-27
CUADRO DE MANTENIMIENTO
Cuadro de mantenimiento 7-29
SEGÚN SEA NECESARIO
Filtro de aire del motor (Sustitución) 7-31
Cabina (Comprobación) 7-33
Aire acondicionado (Lubricación de las juntas del compresor) 7-34
Aire acondicionado (Comprobación) 7-35
Correa de transmisión – (Accesorios del motor y compresor del aire acondicionado) (Sustitución)
7-37
Neumáticos (Calibración y comprobación de la presión) 7-39
Ruedas (Verificación del par de las tuerca) 7-40
Filtro del líquido hidráulico (Comprobación) 7-41
Depósito del líquido limpiaparabrisas (Llenado) 7-42
Control del cargador (Control de altura y ajuste del retorno a movimiento) 7-43
Control del cargador (Ajuste del mecanismo de retorno a excavación) 7-45
Control del cargador (Ajuste de precisión de la altura de la cuchara) 7-47
CUANDO SE ENCIENDAN LAS LUCES DE ADVERTENCIA
Luces de emergencia (Comprobar) 7-48
CADA 10 HORAS
Aceite del motor (Comprobación del nivel) 7-49
Refrigerante del motor (Comprobación del nivel) 7-51
Válvula antipolvo del filtro del aire (Verificación y limpieza) 7-53
PRIMERAS 20 HORAS
Estructura protectora antivuelcos – (ROPS) (comprobación del par de apriete de los pernos
durante el periodo inicial) 7-54
Cinturones de seguridad – (Comprobación del par de apriete de los pernos durante el
periodo inicial) 7-54
CADA 50 HORAS
Líquido de la transmisión (Comprobación del nivel) 7-55
Líquido hidráulico (Comprobación del nivel) 7-58
Filtro de combustible (Drenaje) 7-60
Puntos de engrase 7-62
Primeras 100 horas
Filtro y líquido de la transmisión (Sustitución en el período inicial) 7-64
Aceite de los ejes delanteros y traseros (Cambio en el período inicial) 7-64
CADA 100 HORAS
Acumulador del freno (Comprobación) 7-65
Puntos de lubricación 7-66
CADA 250 HORAS
Filtro de aire del motor (Sensor de restricción) (Comprobación) 7-70
Filtro de aire de la cabina (Verificación y limpieza) 7-72
Correa de transmisión – (Correa de los accesorios del motor y del compresor del aire acondicionado)
(Comprobación) 7-75
Freno de estacionamiento (Comprobación) 7-77
Dirección secundaria (Comprobación) 7-79
CADA 500 HORAS
Aceite y filtro del motor (Sustitución) 7-81
Filtro de fuga (Respiradero del motor) (Sustitución) 7-84
Filtro de combustible -/Filtro del separador de agua (Sustitución) 7-85
Depósito de combustible (Drenaje) 7-87
Conductos de admisión de aire (Comprobación de las mangueras) 7-88
Estructura de protección contra vuelco (ROPS) (comprobación) 7-90
Asiento del operario (Comprobación) 7-92
Cinturones de seguridad (Comprobación del par de apriete de los pernos) 7-94
Aceite de los ejes delanteros y traseros (Comprobación del nivel) 7-95
Cada 1 000 horas
Filtro del líquido hidráulico – /Líquido de frenos (Sustitución) 7-96
Filtro y líquido de la transmisión (Sustitución) 7-99
Aceite de los ejes delanteros y traseros (Cambio) 7-102
Puntos de lubricación 7-105
CADA 2000 HORAS
Líquido hidráulico / Líquido de frenos (cambio) 7-107
Transmisión (Calibración) 7-109
Freno de estacionamiento – (Prueba) 7-111
CADA 4 000 HORAS
Refrigerante del motor (Cambio) 7-114
Inyectores de combustible (Calibración) 7-117
Almacenamiento
Preparación para el almacenamiento 7-118
Retirada del almacenamiento 7-121
Sistema eléctrico
Arranque mediante baterías auxiliares 7-123
Baterías (Comprobación) 7-125
Luces No utilizado 7-129
Fusibles varios (Sustitución) 7-130
8 CARACTERÍSTICAS TÉCNICAS
Lubricantes, líquidos y filtros 8-1
Especificaciones generales 8-2
Dimensión total 8-7
Pesos de funcionamiento 8-13
Datos sobre los pares de apriete estándar 8-17
9 ACCESORIOS
Radio (Opcional) 9-1
