DESCRIZIONE:

Case 821F – 921F Caricatore su ruote Manuale dell’operatore(84425322)- PDF DOWNLOAD (Italian)

GENERALITÀ
Nota per il Proprietario
Il presente manuale contiene informazioni necessarie alla sicurezza nel funzionamento, nella regolazione e nella manutenzione
della macchina. Per individuare gli argomenti specifici, consultare l’indice analitico alla fine del manuale.
Leggere attentamente questo manuale e attenersi strettamente alle istruzioni di sicurezza, d’uso e di manutenzione
per evitare i rischi di lesione relativi all’uso e alla manutenzione della macchina. La macchina è stata progettata e fabbricata
secondo gli standard di qualità più rigorosi ed è conforme allo standard 2006/42/EC. Ciò nonostante, il rischio
di incidenti non è mai eliminabile del tutto. Per questo motivo è indispensabile osservare le norme e le precauzioni
elementari di sicurezza. Non usare questa macchina per applicazioni o scopi diversi da quelli descritti nel presente
manuale. Se si utilizza questa macchina per lavori diversi che richiedano attrezzature o accessori speciali, è necessario
richiederli al proprio Concessionario per essere certi che gli adattamenti o modifiche apportati siano conformi alle
specifiche tecniche della macchina e rispondano alla regolamentazione in vigore sulla sicurezza. Tutte le modifiche o
gli adattamenti non approvati dal costruttore possono compromettere la conformità iniziale della macchina ai requisiti
di sicurezza e chiunque esegua modifiche non autorizzate sarà ritenuto responsabile delle eventuali conseguenze.
Il Concessionario è a completa disposizione del cliente per ulteriori informazioni. Inoltre, può fornire l’eventuale assistenza
postvendita necessaria e i pezzi di ricambio originali che sono la sola garanzia di intercambiabilità e qualità.
Tutti i dati forniti in questo manuale sono soggetti a variazioni di produzione. Le dimensioni e i pesi devono considerarsi
indicativi e il montaggio della macchina mostrato nelle figure potrebbe non corrispondere con i modelli standard.
Per informazioni precise su modelli e versioni macchina specifiche, rivolgersi al Concessionario CASE
SOMMARIO:

Case 821F – 921F Caricatore su ruote Manuale dell’operatore(84425322)- PDF DOWNLOAD (Italian)

1 GENERALITÀ
Nota per il Proprietario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Dichiarazione di conformità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Livelli di rumorosità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Livelli di vibrazioni del veicolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Vano portaoggetti per manuale d’istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Parte destra, sinistra, anteriore e posteriore della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
Componenti della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
Nota per il Proprietario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
Identificazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
Compatibilità elettromagnetica (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17
2 INFORMAZIONI DI SICUREZZA
Norme di sicurezza e definizioni delle diciture dei segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Sicurezza personale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Norme di sicurezza – Misure di sicurezza in prossimità di servizi di pubblica utilità . . . . . . . 2-3
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Norme di sicurezza – Precauzioni per l’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
Norme di sicurezza – Precauzioni per la manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Norme di sicurezza – Manipolazione del carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Norme di sicurezza Prevenzione contro le ustioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Norme di sicurezza – Precauzioni inerenti la cintura di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Norme di sicurezza – Barra di bloccaggio e tirante per manutenzione . . . . . . . . . . . . . . . . . . . 2-15
ADESIVI E TARGHE – Segnali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
3 COMANDI/STRUMENTI
ACCESSO ALLA PIATTAFORMA OPERATORE
Procedura corretta di entrata e uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
SEDILE OPERATORE
Descrizione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
COMANDI SPOSTAMENTO IN AVANTI
Console anteriore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Piantone dello sterzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Comandi a pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Freno di stazionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
COMANDI LATO SX
Comando cambio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Sterzo a joystick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
COMANDI LATO DX
Descrizione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Valvola a due steli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Valvola a tre steli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
Valvola a quattro steli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
Poggiapolso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
COMANDI ESTERNI
Interruttore cofano e interruttore generale disinnesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
QUADRO STRUMENTI
Descrizione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
Icone di stato e di avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
Impostazioni display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
Tastierino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
Preferenze operatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
CONSOLE LATERALE
Descrizione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
Funzionamento dell’interruttore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-63
Comandi climatizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
IMPIANTO DI CLIMATIZZAZIONE
Feritoie di ventilazione cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
Finestre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
4 CONSIGLI DI UTILIZZAZIONE
MESSA IN FUNZIONE DELL’UNITÀ
Procedure preliminari all’avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Periodo di rodaggio di una nuova macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
AVVIO DELL’UNITÀ
Avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Funzionamento a temperature estreme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Funzionamento a basse temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Tirante per trasporto / manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
ARRESTO DELL’UNITÀ
Arresto del motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
SPOSTAMENTO DELL’UNITÀ
Prima di azionare la trasmissione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Comando assetto (opzionale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
Leve di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
Interruttore ausiliario avanti, folle, retromarcia (A-F-R). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
Modalità automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24
Funzioni del caricatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25
5 OPERAZIONI DI TRASPORTO
TRASPORTO PER RECUPERO
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Trasporto della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Spostamento di una macchina fuori servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
6 FUNZIONAMENTO
OPERAZIONI CARICATORE
Suggerimenti operativi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Cambio attrezzature caricatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Aggancio all’attrezzatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Sgancio dall’attrezzatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Funzionamento del joystick. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
7 MANUTENZIONE
GENERALITÀ
Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Barra di bloccaggio per braccio di sollevamento caricatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Scaricamento della pressione nel circuito idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Carburante biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Riduzione catalitica selettiva (RCS) – Descrizione generale dei prodotti . . . . . . . . . . . . . . 7-12
TABELLA DI MANUTENZIONE
Tabella di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
Controllo giornaliero
Informazioni generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
Ogni 10 ore
Olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
Ogni 50 ore
Ingrassatori per benna/attrezzatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-25
Ingrassaggio della macchina e delle attrezzature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
Livello dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
Livello olio cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29
Liquido di raffreddamento motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
100 ore iniziali
Coppia ruote. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-32
Cambio dell’olio motore e sostituzione del filtro (iniziale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
Pulizia del filtro alimentazione DEF in linea (iniziale). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Prefiltro carburante (iniziale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
Filtro carburante (iniziale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
Sostituzione del filtro olio idraulico (iniziale). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
Ogni 100 ore
Ingrassatori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Ogni 250 ore
Ingrassaggio dei giunti scorrevoli dell’albero di trasmissione . . . . . . . . . . . . . . . . . . . . . . . . . 7-42
Filtro aria cabina – Filtro di ricircolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
Ruote e pneumatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
Ogni 500 ore
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
Sostituzione del prefiltro carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-49
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
Sedimenti nel serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51
Livello olio assale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-52
Struttura di protezione antiribaltamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
Livello del liquido batteria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55
Ogni 1000 ore
Punti di articolazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-56
Raccordi di articolazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
Filtro olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-58
Cinghia di trasmissione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
Filtro aria cabina – Filtro di ricircolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-61
Sostituzione del filtro di sfiato del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Ogni 1500 ore
Assale anteriore e posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
Liquido per trasmissione e filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-66
Sistema di riduzione catalitica selettiva – Pulizia del filtro alimentazione DEF in linea 7-68
Ogni 2000 ore
Filtri e olio idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
Liquido di raffreddamento motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
Filtri aria motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
Telaio e cabina – Lubrificazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
Gioco valvole motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-76
Ogni 3000 ore
Sistema di riduzione catalitica selettiva – Sostituzione del filtro modulo di alimentazione
DEF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77
Secondo necessità
Prefiltro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-79
Pulizia del filtro del serbatoio DEF del sistema di riduzione catalitica selettiva . . . . . . . 7-80
Condensatore dell’aria condizionata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-82
Comando altezza e ritorno alla guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-83
Ritorno allo scavo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-85
Taratura della scatola ingranaggi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-87
Regolazione pressione disinnesto trasmissione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-89
Freno di stazionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-90
Sterzo secondario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-94
Manutenzione cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-95
IMPIANTO ELETTRICO
Manutenzione della batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-99
Livello elettrolito batteria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-102
Collegamenti batteria ausiliaria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-103
Smontaggio e montaggio batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-105
Fusibili e relè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-106
Luci di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112
Luci di guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-114
Luce faro rotante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-115
RIMESSAGGIO
Preparazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-116
Ogni 30 giorni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-117
Smontaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-117
8 SPECIFICHE
Specifiche generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Capacità di sollevamento – 821F e 921F – Capacità di sollevamento idrauliche . . . . . . . . . . 8-9
Tabelle delle coppie di serraggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12
Dimensioni barra a Z – 821F e 921F – Specifiche generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14
Regolazioni pesi – Pesi materiali e regolazioni dei pesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-39
9 ACCESSORI
Accessori generici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1

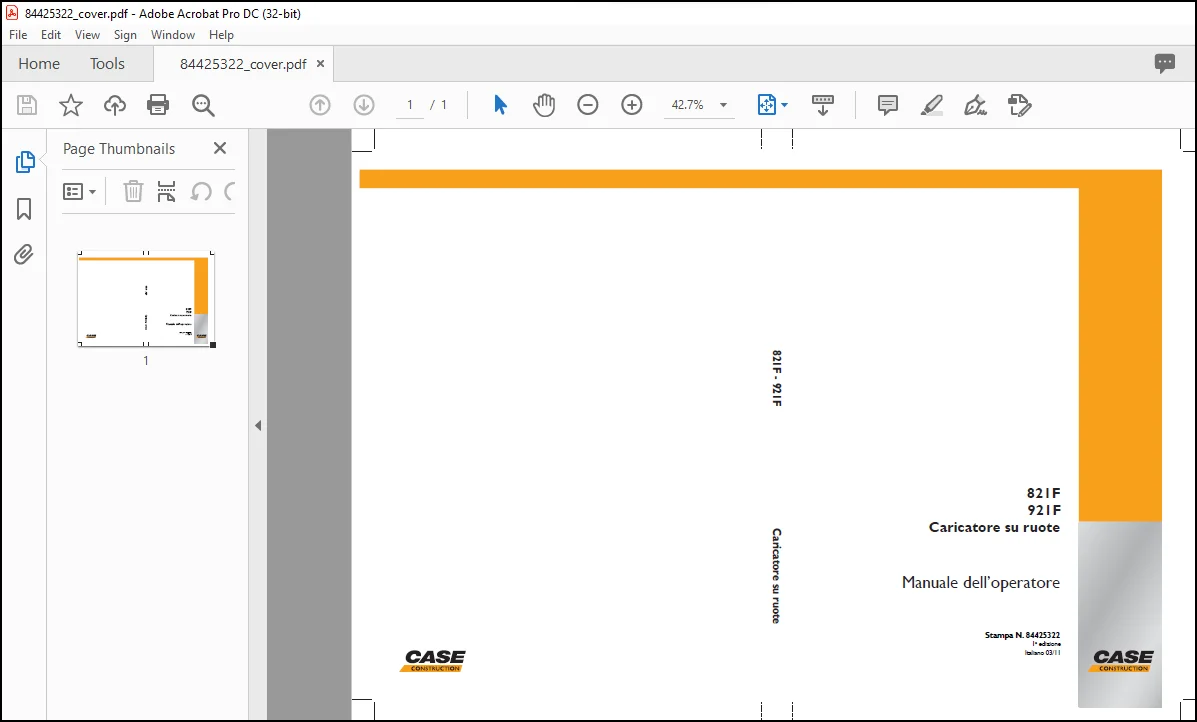

IMMAGINI ANTEPRIMA DEL MANUALE:

NOTARE CHE:

• Questo è lo STESSO MANUALE utilizzato dai concessionari per diagnosticare il tuo veicolo
• Nessuna attesa per corrieri/poste poiché si tratta di un manuale PDF e puoi scaricarlo entro 2 minuti una volta completato il pagamento.
• Il tuo pagamento è sicuro e la consegna del manuale è IMMEDIATA – Verrai reindirizzato alla PAGINA DI DOWNLOAD.
• Quindi non esitare e scrivici per qualsiasi domanda tu possa avere: heydownloadss @gmail.com

sm
