Case 821G 921G Stage IV Cargadora de Ruedas Manual de Servicio 51428218 – PDF DOWNLOAD

Description

Case 821G 921G Stage IV Cargadora de Ruedas Manual de Servicio 51428218 – PDF DOWNLOAD

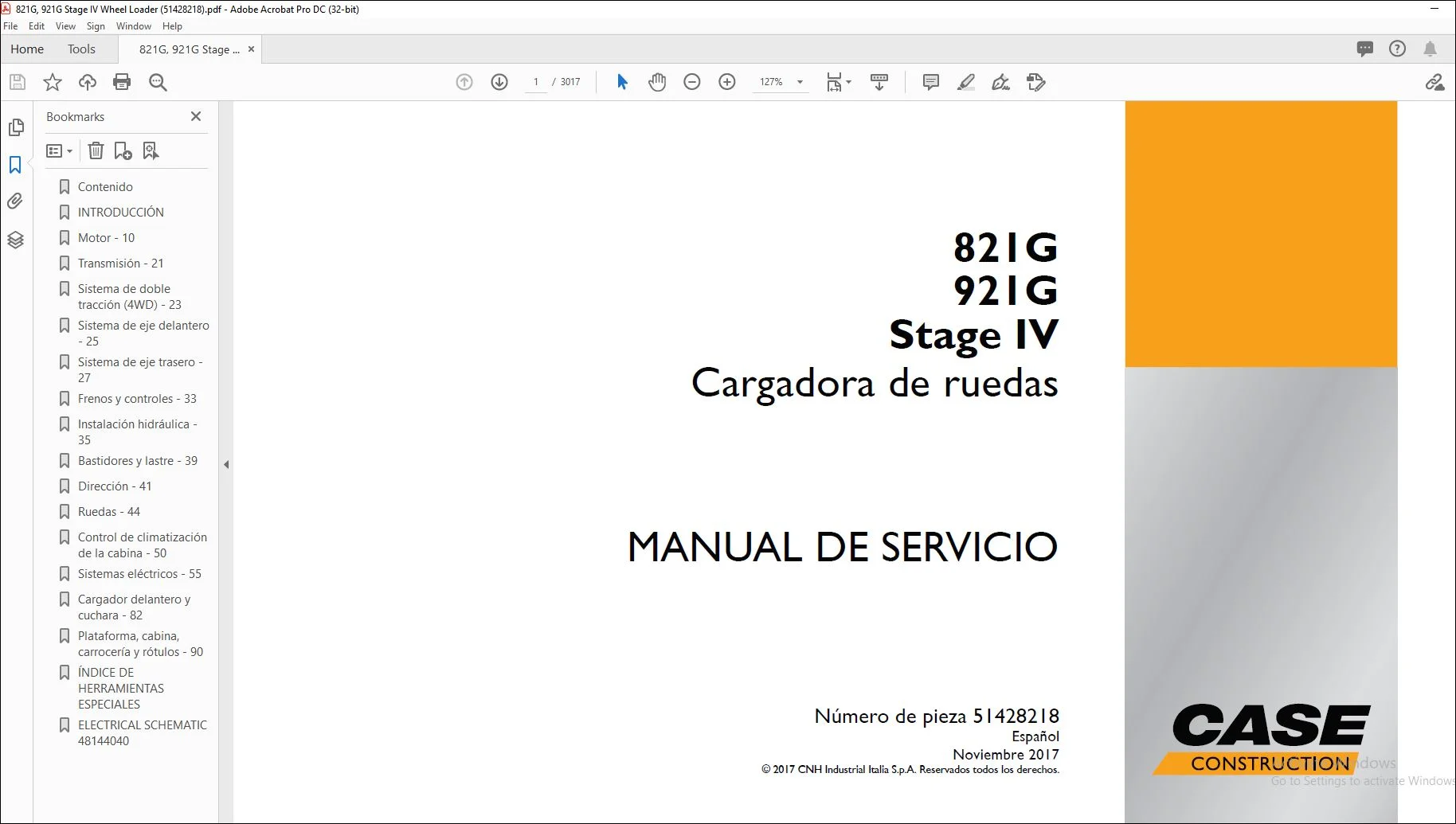

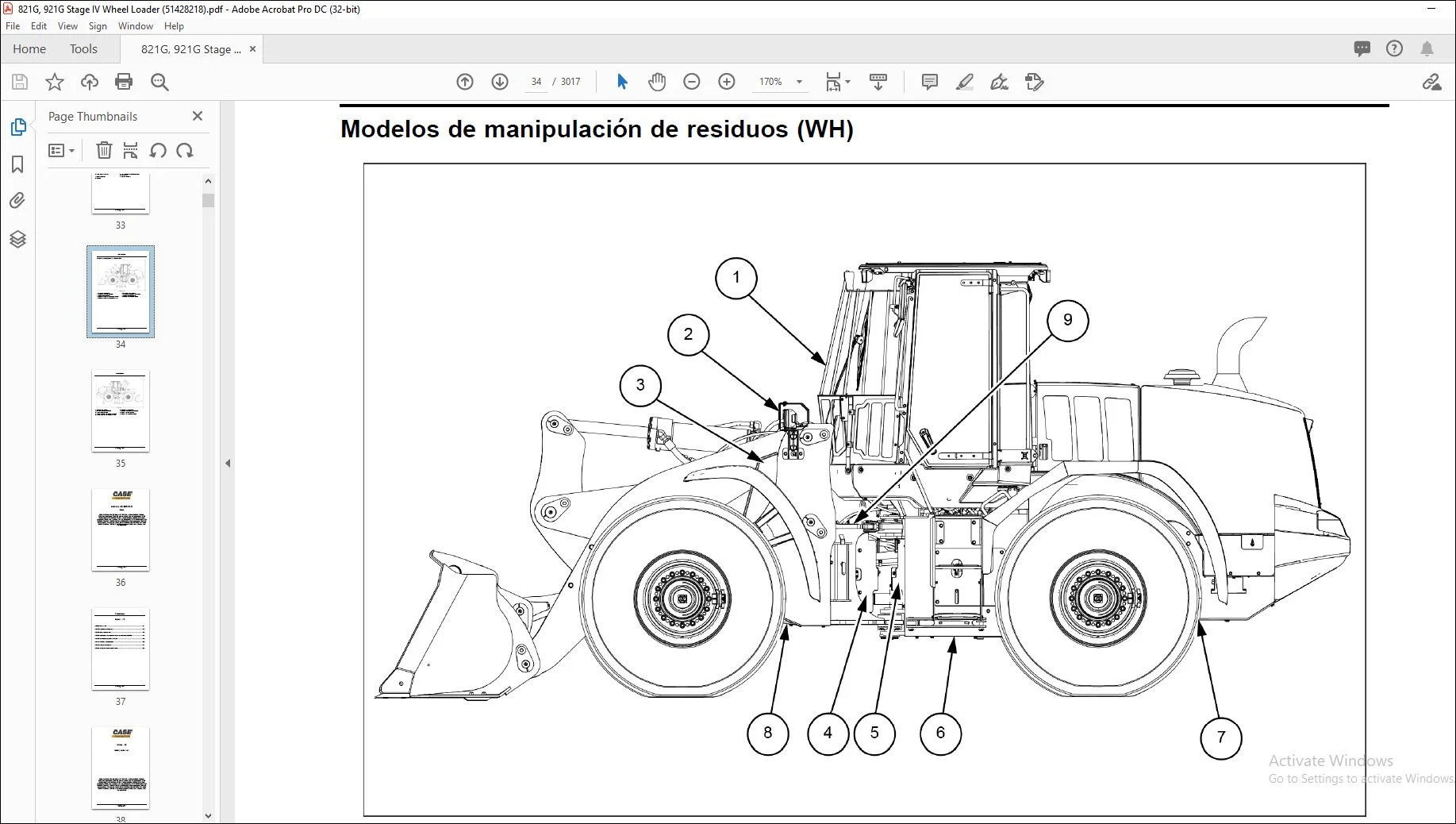

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case 821G 921G Stage IV Cargadora de Ruedas Manual de Servicio 51428218 – PDF DOWNLOAD

821G CARGADORA DE RUEDAS ZBAR-EH, NUEVA CABINA, TIER4B,
821G Pala cargadora ZBAR-EH, nueva cabina, Tier 4B, polivalente, 821G
CARGADORA DE RUEDAS XR-EH, NUEVA CABINA, TIER4B, 821G Pala
cargadora XR-EH, nueva cabina, Tier 4B, polivalente, 921G CARGADORA DE
RUEDAS ZBAR-EH, NUEVA CABINA, TIER4B, 921G Pala cargadora ZBAR-EH,
nueva cabina, Tier 4B, polivalente, 921G CARGADORA DE RUEDAS XR-EH,
NUEVA CABINA, TIER4B, 921G Pala cargadora XR-EH, nueva cabina, Tier
4B, polivalente

INTRODUCCIÓN:
Seguridad personal:

Lea atentamente este manual antes de proceder a mantenimiento, reparaciones, repostaje y otro tipo de operaciones en la máquina. Las reparaciones debe efectuarlas exclusivamente personal autorizado y preparado; se deben tomar las precauciones necesarias durante los trabajos de soldadura o rectificación, o cuando se utilicen mazos o martillos pesados. El personal no autorizado no debe realizar reparaciones ni tareas de mantenimiento en esta máquina.

• Está prohibido efectuar algún trabajo sobre el equipo sin tener las autorizaciones necesarias. Pregunte al empleador sobre las normas de seguridad en vigor y el equipo de seguridad. Durante el mantenimiento, no debe permitirse el acceso a la cabina a nadie a menos que se trate de un operario cualificado que esté ayudando en las tareas de mantenimiento de la máquina.
• Si es necesario mover el equipo para realizar labores de reparación o mantenimiento, levántelo o bájelo exclusivamente desde el asiento del operario.  No realice ninguna operación sobre la máquina con el motor en marcha, excepto cuando se haya específicamente indicado.
• Pare el motor y compruebe que no hay presión en los circuitos hidráulicos antes de extraer tapas, cubiertas, válvulas, etc. Todas las operaciones de mantenimiento deben ser efectuadas con máximo cuidado y atención.
• Las escaleras y plataformas de servicio utilizadas en el taller o en el lugar de instalación deben cumplir las normas de seguridad vigentes. Por ello, es fundamental corregir inmediatamente cualquier problema de funcionamiento, en particular los relacionados con la seguridad de la máquina.

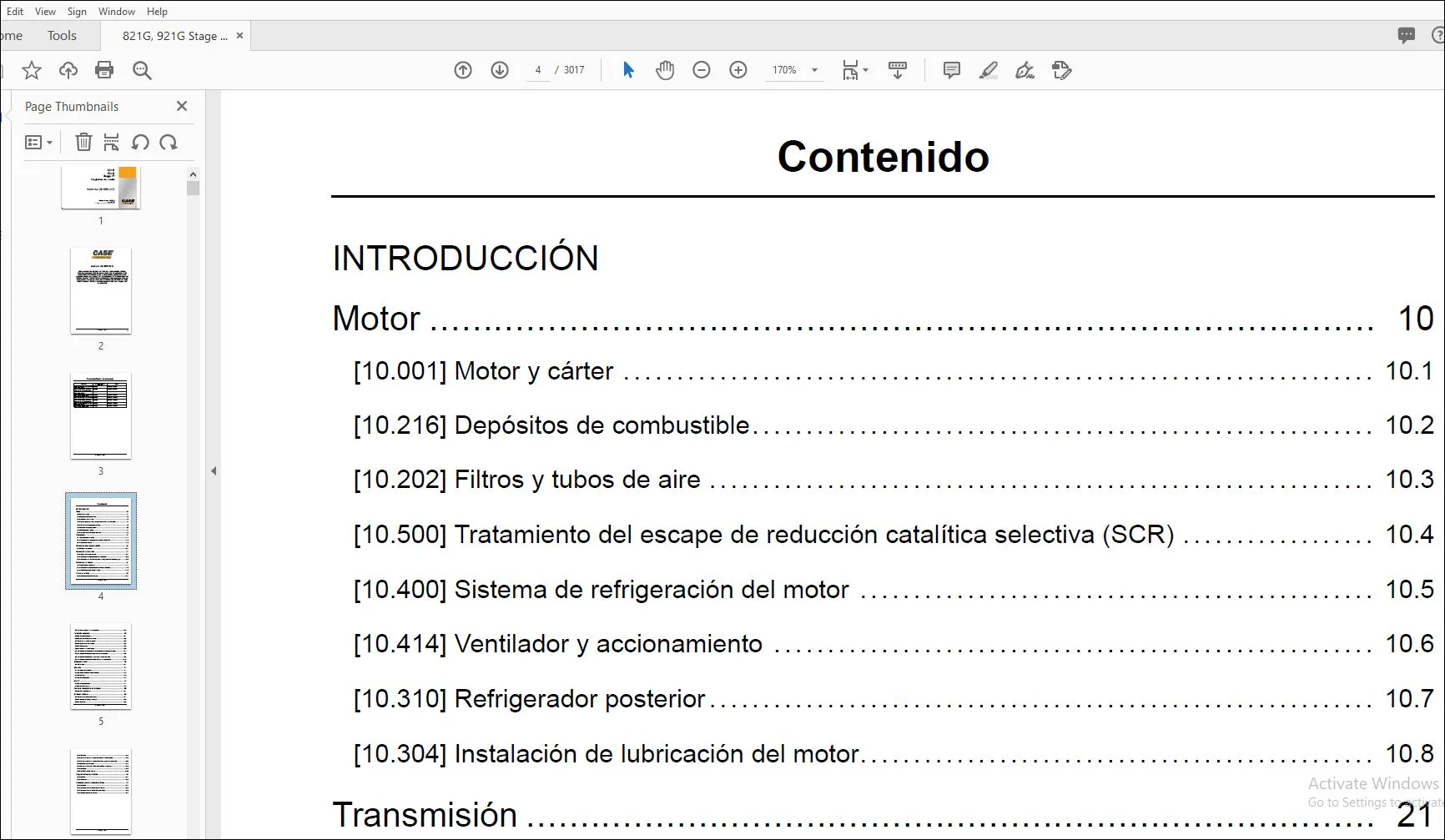

TABLA DE CONTENIDO:

Case 821G 921G Stage IV Cargadora de Ruedas Manual de Servicio 51428218 – PDF DOWNLOAD

INTRODUCCIÓN
Motor 10
[10 001] Motor y cárter 10 1
[10 216] Depósitos de combustible 10 2
[10 202] Filtros y tubos de aire 10 3
[10 500] Tratamiento del escape de reducción catalítica selectiva (SCR) 10 4
[10 400] Sistema de refrigeración del motor 10 5
[10 414] Ventilador y accionamiento 10 6
[10 310] Refrigerador posterior 10 7
[10 304] Instalación de lubricación del motor 10 8
Transmisión 21
[21 113] Transmisión Powershift 21 1
[21 155] Componentes internos de la transmisión Power Shift 21 2
[21 700] Convertidor de par 21 3
Sistema de doble tracción (4WD) 23
[23 314] Eje de transmisión 23 1
Sistema de eje delantero 25
[25 100] Eje delantero con tracción 25 1
[25 102] Conjunto de engranajes cónicos y diferencial 25 2
[25 108] Conjunto del cubo de la transmisión final, pivotes de la dirección y ejes 25 3
Sistema de eje trasero 27
[27 100] Eje trasero con tracción 27 1
[27 106] Conjunto de engranajes cónicos trasero y diferencial 27 2
[27 120] Planetario y transmisiones finales 27 3
Frenos y controles 33
[33 202] Frenos de servicio hidráulicos 33 1
51428218_ES 14/12/2017
[33 110] Freno o bloqueo de estacionamiento 33 2
Instalación hidráulica 35
[35 000] Instalación hidráulica 35 1
[35 300] Depósito, refrigerador y filtros 35 2
[35 106] Bomba de cilindrada variable 35 3
[35 359] Válvula de control principal 35 4
[35 357] Sistema piloto 35 5
[35 204] Válvulas de control remoto 35 6
[35 752] Sistema de refrigeración de la transmisión del ventilador hidráulico 35 7
[35 701] Sistema hidráulico del brazo del cargador delantero 35 8
[35 723] Sistema hidráulico de la cuchara del cargador delantero 35 9
[35 734] Sistema hidráulico del acoplador rápido de la herramienta 35 10
Bastidores y lastre 39
[39 100] Bastidor 39 1
Dirección 41
[41 101] Control de la dirección 41 1
[41 200] Componentes del control hidráulico 41 2
[41 216] Cilindros 41 3
[41 910] Dirección auxiliar 41 4
Ruedas 44
[44 511] Ruedas delanteras 44 1
[44 520] Ruedas traseras 44 2
Control de climatización de la cabina 50
[50 200] Aire acondicionado 50 1
Sistemas eléctricos 55
[55 100] Mazos de cables y conectores 55 1
[55 201] Sistema de arranque del motor 55 2
[55 301] Alternador 55 3
51428218_ES 14/12/2017
[55 302] Batería 55 4
[55 988] Sistema eléctrico de reducción catalítica selectiva (SCR) 55 5
[55 989] Sistema eléctrico de recirculación de los gases de escape (EGR) 55 6
[55 512] Controles de la cabina 55 7
[55 415] Sistema de control del brazo del cargador y la cuchara 55 8
[55 530] Cámara 55 9
[55 DTC] CÓDIGOS DE AVERÍA 55 10
Cargador delantero y cuchara 82
[82 100] Brazo 82 1
[82 300] Cuchara 82 2
Plataforma, cabina, carrocería y rótulos 90
[90 150] Cabina 90 1
[90 120] Asiento del operador con ajuste mecánico 90 2
[90 124] Asiento del operador con ajuste neumático 90 3
[90 105] Protecciones de la máquina 90 4

TENGA EN CUENTA:

• Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
• Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
• Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
