DESCRIZIONE:

Case 821G 921G Stage IV Caricatore Gommato MANUALE D’ISTRUZIONI(51418917) – PDF DOWNLOAD (Italian)

GENERALITÀ
Nota per il proprietario
Leggere il presente manuale prima di avviare il motore o usare questa macchina. Per ulteriori informazioni, rivolgersi
al concessionario autorizzato.
Il manuale contiene informazioni importanti per il funzionamento, la regolazione e la manutenzione della macchina
in condizioni di sicurezza. Per individuare argomenti specifici sulla macchina, consultare l’indice analitico sul retro
del manuale. La pala caricatrice gommata è conforme alle normative sulla sicurezza vigenti al momento della sua
realizzazione.
Rivolgersi a un concessionario autorizzato o a CNH Industrial per eventuali modifiche, aggiunte o variazioni alla macchina
che potrebbero essere richieste per l’adeguamento alle disposizioni e alle norme di sicurezza vigenti nei vari
paesi. Le modifiche non autorizzate possono comportare lesioni gravi anche mortali. Chiunque esegua modifiche
non autorizzate sarà ritenuto responsabile delle eventuali conseguenze.
Le informazioni contenute nel presente manuale vengono fornite in base alle informazioni disponibili al momento della
stesura. Impostazioni, procedure, numeri di parte, software e altri elementi potrebbero subire modifiche, che possono
influire sulla manutenzione della macchina. Verificare presso il concessionario di disporre delle informazioni complete
e aggiornate prima di mettere in funzione la macchina.
ATTENZIONE: L’impianto alimentazione e il motore della macchina in dotazione sono stati progettati e costruiti in
conformità agli standard governativi sulle emissioni. La manomissione da parte di concessionari, clienti, operatori
e utenti è severamente vietata dalla legge. L’inosservanza delle disposizioni potrebbe causare multe governative,
addebiti per le rettifiche, annullamento della garanzia, azioni legali e possibile confisca della macchina fino al ripristino
delle condizioni originali. Gli interventi di assistenza e/o riparazione sul motore devono essere svolti esclusivamente
da tecnici certificati!
SOMMARIO:

Case 821G 921G Stage IV Caricatore Gommato MANUALE D’ISTRUZIONI(51418917) – PDF DOWNLOAD (Italian)

GENERALITÀ
Nota per il proprietario 1-1
Uso previsto 1-4
Compatibilità elettromagnetica (EMC) 1-5
Ambito del manuale e livello di formazione richiesto 1-6
Identificazione del prodotto 1-8
Vano portaoggetti per manuale d’istruzioni sulla macchina 1-11
Orientamento della macchina 1-12
Identificazione dei componenti della macchina 1-13
Dichiarazione di conformità CE 1-17
2 INFORMAZIONI DI SICUREZZA
Norme di sicurezza e definizioni delle diciture dei segnali 2-1
Sicurezza personale 2-2
Norme di sicurezza 2-3
Cinture di sicurezza 2-13
Barra di bloccaggio e tirante per manutenzione 2-14
Misure di sicurezza in prossimità di servizi di pubblica utilità 2-16
Protezione ambientale 2-17
Segnali manuali 2-18
Emissione di rumore 2-24
Livelli di vibrazioni 2-26
Segnali di sicurezza 2-27
3 COMANDI E STRUMENTI DI CONTROLLO
Accesso alla piattaforma operatore
Procedura corretta di entrata e uscita 3-1
Sedile operatore
Descrizione generale 3-3
Comandi spostamento avanti
Console anteriore 3-12
Piantone dello sterzo 3-13
Comandi a pedale 3-16
Sterzo a joystick 3-18
Comandi lato destro
Descrizione generale 3-21
Tastiera multifunzione 3-25
Funzionamento delle leve di comando 3-28
Freno di stazionamento 3-37
Appoggio braccio 3-38
Comandi esterni
Interruttore su cofano e interruttore di scollegamento temporizzato 3-39
Display
Descrizione display 3-44
Icone di stato e di avvertimento 3-74
Comandi climatizzazione
Comandi climatizzazione 3-85
Feritoie di ventilazione cabina 3-87
Finestre
Finestre 3-88
Luci interne cabina
Luci cabina 3-90
4 CONSIGLI DI UTILIZZAZIONE
Messa in funzione dell’unità
Procedure preliminari all’avviamento del motore 4-1
Periodo di rodaggio di una macchina nuova 4-2
Avvio dell’unità
Avviamento del motore 4-3
Funzionamento a temperature estreme 4-5
Funzionamento a basse temperature 4-6
Utilizzo della macchina 4-8
Arresto dell’unità
Arresto della macchina 4-11
Spostamento dell’unità
Abilitazione dell’interruttore marcia avanti-folle-retromarcia (FNR) ausiliario 4-13
Comando assetto 4-14
Leve di comando 4-15
Interruttore ausiliario marcia avanti, folle, retromarcia (A-F-R) 4-20
Modalità automatica 4-23
Funzioni del caricatore 4-24
5 OPERAZIONI DI TRASPORTO
Trasporto in caso di recupero del mezzo
Norme di sicurezza 5-1
Trasporto della macchina 5-2
Circolazione su strade pubbliche 5-5
Spostamento di una macchina fuori servizio 5-12
6 FUNZIONAMENTO
Preparazione al lavoro
Suggerimenti operativi 6-1
Cambio attrezzature caricatore 6-4
Aggancio all’attrezzatura 6-6
Sgancio dall’attrezzatura 6-8
Funzionamento dello sterzo a joystick 6-11
7 MANUTENZIONE
Generalità
Servicing 7-1
Scaricamento della pressione nel circuito idraulico 7-4
Specifiche generali – Carburante diesel 7-6
Biodiesel 7-7
Fluidi e lubrificanti 7-9
Impianto di raffreddamento del motore 7-16
Impianto di lubrificazione automatico 7-18
Sistema di riduzione catalitica selettiva (RCS) – Descrizione generale 7-23
Sistema di riduzione catalitica selettiva (RCS) 7-30
Programmazione della manutenzione
Tabella di manutenzione 7-46
Controllo giornaliero
Controllo giornaliero 7-48
Ogni 10 ore
Livello olio motore – Controllo 7-52
Ogni 50 ore
Raccordi benna/attrezzatura – Ingrassaggio 7-53
Raccordi macchina – Ingrassaggio 7-54
Controllo livello dell’olio idraulico 7-55
Livello olio del cambio – Controllo 7-56
Livello liquido di raffreddamento motore – Controllo 7-58
100 ore iniziali
Serraggio dadi ruote – Controllo 7-59
Filtro in linea del sistema di Riduzione Catalitica Selettiva (RCS) (Initial) – Pulizia 7-61
Olio motore (iniziale) – Cambio 7-62
Filtro olio motore (iniziale) – Sostituzione 7-64
Prefiltro carburante (Initial) – Sostituzione 7-66
Filtro carburante (Initial) – Sostituzione 7-67
Filtro olio idraulico (iniziale) – Sostituzione 7-68
Olio assale anteriore e posteriore (Initial) – Cambio 7-70
Ogni 100 ore
Raccordi macchina – Ingrassaggio 7-72
Ogni 250 ore
Giunto scorrevole albero di trasmissione – Ingrassaggio 7-75
Filtro di ricircolo aria cabina – Pulizia 7-76
Prefiltro aria cabina – Pulizia 7-78
Filtro aria cabina – Pulizia 7-80
Ruote – Gonfiaggio pneumatici 7-82
Cinghia di trasmissione – Controllo 7-84
Ogni 500 ore
Olio motore – Cambio 7-87
Filtro olio motore – Sostituzione 7-89
Prefiltro carburante – Sostituzione 7-90
Filtro carburante – Sostituzione 7-91
Sedimenti serbatoio carburante – Scarico 7-92
Livello olio assale anteriore e posteriore – Controllo 7-93
Olio assale anteriore e posteriore – Per servizi pesanti – Cambio 7-94
Struttura di protezione antiribaltamento (ROPS) – Controllo 7-96
Livello liquido batteria – Controllo 7-99
Filtro di sfiato serbatoio DEF/AdBlue® – Sostituzione 7-100
Filtro in linea del sistema di Riduzione Catalitica Selettiva (RCS) – Pulizia 7-101
Ogni 1000 ore
Punti di articolazione – Ingrassaggio 7-102
Filtro olio idraulico – Sostituzione 7-104
Cinghia di trasmissione – Sostituzione 7-106
Filtro di ricircolo aria cabina – Sostituzione 7-109
Prefiltro aria cabina – Sostituzione 7-110
Filtro aria cabina – Sostituzione 7-111
Filtro di sfiato motore – Sostituzione 7-113
Olio assale anteriore e posteriore – Cambio 7-114
Ogni 1500 ore
Olio cambio – Cambio 7-116
Filtro olio del cambio – Sostituzione 7-118
Sfiato trasmissione – Pulizia 7-120
Ogni 2000 ore
Olio idraulico – Sostituzione 7-121
Olio idraulico biodegradabile (se utilizzato) – Sostituzione 7-123
Impianti idraulici – Controllo 7-125
Filtro aria motore primario – Sostituzione 7-126
Filtro aria motore secondario – Sostituzione 7-128
Telaio e cabina – Lubrificazione 7-130
Gioco valvole del motore – Controllo e regolazione 7-131
Ogni 4000 ore
Filtro del modulo di alimentazione del sistema di Riduzione Catalitica Selettiva (RCS) –
Sostituzione 7-132
Aspirazione serbatoio liquido di scarico diesel (DEF)/AdBlue® – Pulizia 7-135
Liquido di raffreddamento del motore – Cambio 7-139
Secondo necessità
Prefiltro carburante – Scarico del liquido 7-141
Filtro del bocchettone di riempimento del serbatoio DEF/AdBlue® – Pulizia 7-142
Sensore di qualità urea (UQS) – Sostituzione 7-144
Condensatore del climatizzatore – Pulizia 7-146
Freno di stazionamento – Controllo 7-147
Sterzo secondario – Controllo 7-149
Manutenzione cabina – Controllo 7-151
Livello liquido lavacristalli – Controllo 7-155
Impianto elettrico
Batteria – Pulizia 7-156
Controllo del livello dell’elettrolito batterie 7-159
Connessioni batteria ausiliaria – Controllo 7-160
Batteria – Sostituzione 7-162
Fusibili e relè – Sostituzione 7-165
Luci – Sostituzione 7-170
Rimessaggio
Preparazione 7-175
Ogni 30 giorni 7-177
Smontaggio 7-178
8 SPECIFICHE
Specifiche generali 8-1
Specifiche e dimensioni macchina 8-9
Regolazioni pesi 8-48
Tabelle delle coppie di serraggio 8-50
Pesi materiali 8-52
9 ACCESSORI
Accessori generici 9-1
Accessori – Dimensione 9-6
Telematica 9-22

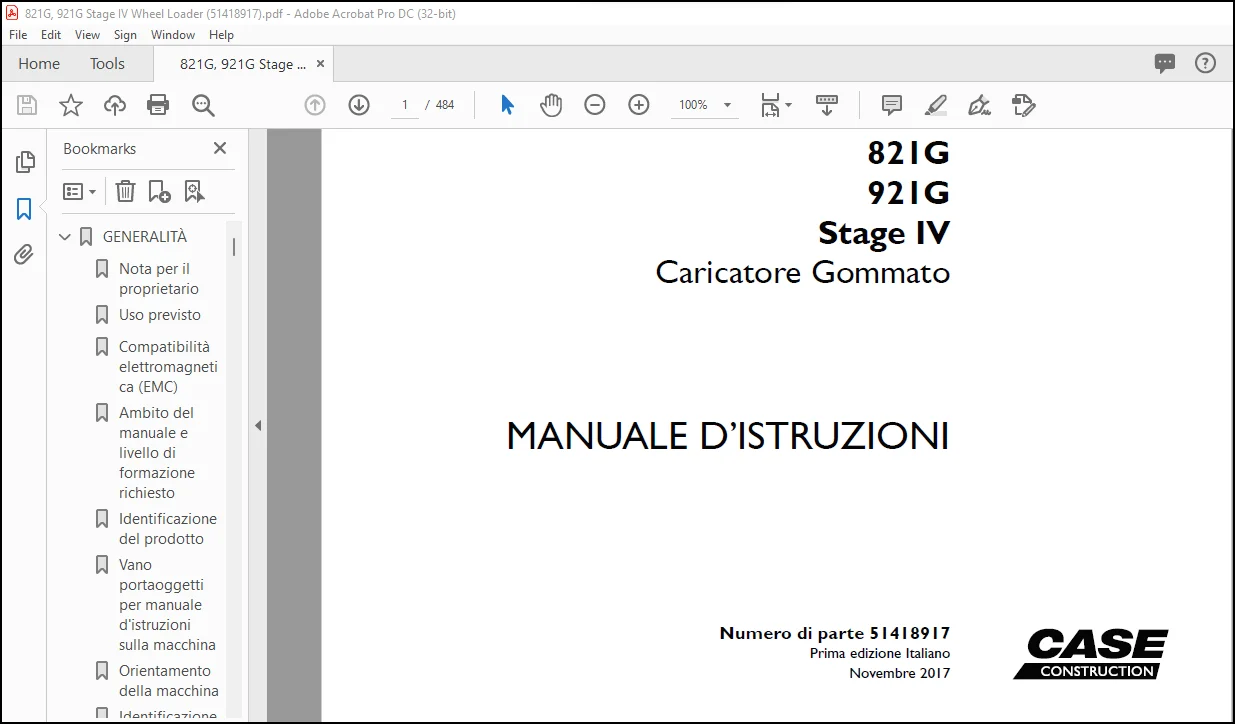

IMMAGINI ANTEPRIMA DEL MANUALE:
