Case 82IF Tier III Tekerlekli Yükleyici OPERATÖR KILAVUZU 47389774 – PDF DOWNLOAD

Description

Case 82IF Tier III Tekerlekli Yükleyici OPERATÖR KILAVUZU 47389774 – PDF DOWNLOAD

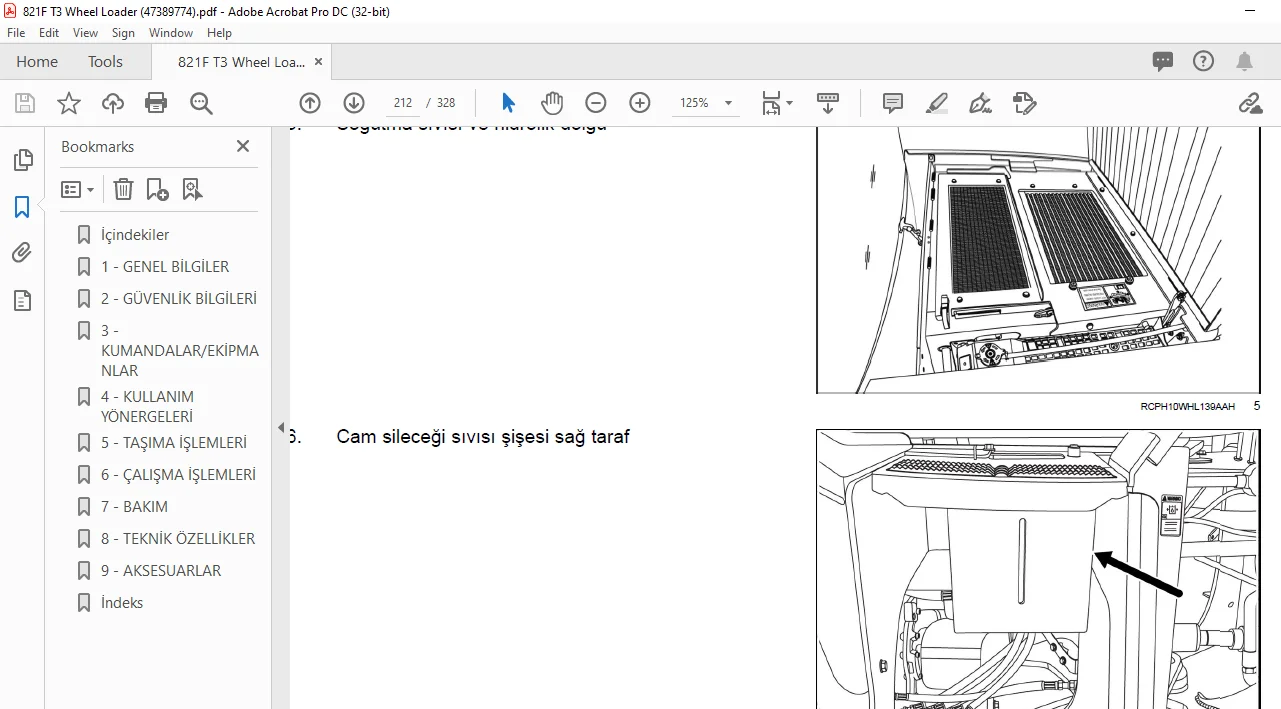

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:

TANIM:

Case 82IF Tier III Tekerlekli Yükleyici OPERATÖR KILAVUZU 47389774 – PDF DOWNLOAD

GENEL BİLGİLER:
Araç sahibinin dikkatine:

• Motoru çalıştırmadan veya makineyi işletmeden önce bu kılavuzu okuyun. Daha fazla bilgi için yetkili satıcınızla
  görüşün.
• Bu kılavuz makinenizin emniyetli işletimi, düzen ve bakımına dair önemli bilgiler içermektedir. Bu kılavuzun
  sonundaki endekse bakarak, makinenizle ilgili belirli birimleri bulabilirsiniz. Tekerlekli yükleyici, tüm geçerli emniyet
  yönetmeliklerine uymaktadır.
• Bu araç için gereken değişikliklerin, eklemelerin ve modifikasyonların çeşitli ülke kanunları ve emniyet yönetmeliklerine
  uygunluğu için yetkili bir satıcı ile görüşün. Yetkisiz modifikasyonlar ciddi yaralanma ve ölümlere sebep olabilir. Bu
  tür yetkisiz modifikasyonları yapan kişiler doğabilecek sonuçlardan mesuldür.
• Bu kılavuzdaki bilgiler, kılavuzun hazırlandığı tarihte mevcut olan bilgiler ışığında temin edilmiştir. Ayarlar,
  prosedürler, parça numaraları, yazılım ve diğer bilgiler değişebilir. Bu değişiklikler, makinede yapılacak bakımı
  etkileyebilir. Makinede herhangi bir işlem yapmadan önce, tam ve güncel bilgileri satıcınızdan edinin.
• Asla siz veya diğer kişiler bu kılavuzdaki emniyet, çalıştırma ve bakım talimatlarını okuyup anlamadan makinenizi
  ÇALIŞTIRMAYIN, başkalarının çalıştırmasına veya bakımını yapmasına izin vermeyin. Sadece makineyi doğru ve
  emniyetli olarak kullanabildiğini ve bakımını yaptığını gösterebilen eğitimli operatörler ile kullanın.
• Bu Lastik Tekerli Yükleyici, standart ekipman ve eklentileriyle birlikte, kazma ve toprak düzleme, kamyona yükleme
  ve materyal işleme gibi genel taşıma işleri amaçlıdır. Bu makine diğer nesneleri kaldırmak veya yüksek hızda nakliye
  etmek amacıyla tasarlanmamıştır.
• Bu makineyi, bu kılavuzda, etiketlerde veya makineyle birlikte verilen diğer ürün güvenlik bilgilerinde belirtilen herhangi
  başka bir uygulama veya amaç için KULLANMAYIN. Bu materyaller, makinenin tasarlanmış olduğu kullanım şeklini
  belirtir.
• Eğer yükleyici ormancılık, vs. gibi özel eklenti ve ekipman gerektiren işlerde kullanılacak ise yetkili bir satıcıyla
  görüşün. Bu makine için gerekli değişiklikler, ekleme ve modifikasyonların çeşitli ülke kanunları ve emniyet
  yönetmeliklerine uygunluğu için yetkili bir satıcı ile görüşün.
  Bu makine için yeni bir operatöre izin vermeden önce aşağıdakilerden emin olun:
  • Operatörün makineyi nasıl doğru ve emniyetli kullanacağı hakkında gerekli eğitimleri aldığından.
  • Operatörün bu kılavuzda verilen talimatları okuyup tam olarak anladığından.
• Bu makineyi kullanacak olan kişilerin hepsi, geçerli bir araç kullanma izin belgesine ve/veya diğer geçerli yaş
  bakımından gerekli çalışma iznine sahip olmalıdır.
• Bu Operatör Kılavuzunu, makinenin üzerinde bulunan kılavuz kompartımanında saklayın. Bu kılavuzu eksiksiz ve iyi
  durumda koruyunuz. Ek kılavuzları veya bu kılavuzun kullanıldığı ülkenin dilindekinden başka dillerdeki versiyonları
  için satıcınıza danışın.
• Satıcınız size daha fazla bilgi verecektir. Ayrıca, ihtiyaç duyabileceğiniz satış sonrası desteği, orijinal yedek parçaları,
  kalite ve uyum garantisiyle sağlayacaktır

İÇİNDEKİLER:

Case 82IF Tier III Tekerlekli Yükleyici OPERATÖR KILAVUZU 47389774 – PDF DOWNLOAD

1 GENEL BİLGİLER
Araç sahibinin dikkatine 1-1
Operatör Kılavuzu Saklama 1-3
Aracın sağdan, soldan, önden ve arkadan görünümü 1-4
Hava kaynaklı gürültü emisyonu 1-5
Araç bileşenleri 1-6
Araç sahibinin dikkatine 1-8
Tanımlama numaraları 1-9
Elektro Manyetik Uyumluluk (EMC) 1-12
2 GÜVENLİK BİLGİLERİ
Güvenlik kuralları ve uyarı kelimesi tanımları 2-1
Kişisel güvenlik 2-2
Güvenlik kuralları Hizmet hatlarının emniyeti 2-3
Güvenlik kuralları 2-4
Güvenlik kuralları 2-5
Güvenlik kuralları 2-6
Kullanma önlemleri 2-7
Bakım önlemleri 2-9
Yakıt kullanımı önlemleri 2-10
Yanık engelleme 2-11
Güvenlik kuralları 2-12
Emniyet kemeri önlemleri 2-14
Yükleyici kaldırma kolu destek payandası – Destek pimi ve servis bağlantısı 2-15
Güvenlik işaretleri 2-17
El sinyalleri 2-44
3 KUMANDALAR/EKİPMANLAR
OPERATÖR PLATFORMUNA ERİŞİM
Uygun giriş ve çıkış 3-1
OPERATÖR KOLTUĞU
Genel Bakış 3-3
ÖN KUMANDALAR
Ön konsol 3-8
Direksiyon simidi 3-9
Pedal kumandaları 3-11
Park freni 3-13
SOL KUMANDALAR
Şanzıman kumandaları 3-14
Çubuk direksiyon 3-16
SAĞ KUMANDALAR
Genel Bakış 3-19
İki işlevli valf 3-21
Üç işlevli valf 3-25
Dört işlevli valf 3-29
Kolluk 3-31
DIŞ KUMANDALAR
Kaput şalteri ve ana bağlantı kesme 3-32
GÖSTERGE PANELİ
Genel Bakış 3-36
Durum ve uyarı simgeleri 3-37
Ayarları görüntüleme 3-44
Tuş takımı 3-46
Operatör tercihleri 3-54
YAN KONSOL
Genel Bakış 3-60
Düğmelerin işlevleri 3-61
Klima kumandaları 3-65
KLİMA
Kabin hava klapesi 3-67
Pencereler 3-69
4 KULLANIM YÖNERGELERİ
ÜNİTEYİ HİZMETE SOKMA
Motoru çalıştırmadan önce 4-1
Yeni bir makinenin deneme süresi 4-2
ÜNİTEYİ ÇALIŞTIRMA
Motoru çalıştırma 4-3
Aşırı sıcaklıklarda kullanma 4-5
Düşük sıcaklık işlemi 4-6
Taşıma/Servis bağlantısı 4-8
ÜNİTEYİ DURDURMA
Motoru durdurma 4-11
ÜNİTEYİ HAREKET ETTİRME
Şanzımanı çalıştırmadan önce 4-13
Sürüş kontrolü 4-14
Kumanda kolları 4-15
Yardımcı ileri, boşta, geri (F-N-R) şalteri 4-20
Otomatik mod 4-24
Yükleyicinin işlevleri 4-25
5 TAŞIMA İŞLEMLERİ
KURTARMA AMAÇLI TAŞIMA
Güvenlik kuralları 5-1
Makineyi nakletme 5-2
Devre dışı kalmış aracı taşıma 5-4
6 ÇALIŞMA İŞLEMLERİ
ÇALIŞMAYA HAZIRLAMA
Kullanım ipuçları 6-1
Yükleyici eklerini değiştirme 6-4
Eki kavrama 6-6
Eki ayırma 6-8
Çubuğun kullanımı 6-11
7 BAKIM
GENEL BİLGİLER
Servis işlemleri 7-1
Yükleyici kaldırma kolu destek payandası 7-3
Hidrolik sistemdeki basıncı tahliye etme 7-5
Sıvılar ve yağlar 7-7
Sıvılar ve yağlar 7-8
Biyodizel yakıt 7-11
BAKIM TABLOSU
Bakım Tablosu 7-13
Günlük kontrol
Genel 7-15
Her 10 saatte bir
Motor yağı 7-19
Her 50 saatte bir
Kepçe/ataşman yağ nipelleri 7-20
Araç ve ekleri gresleme 7-21
Hidrolik yağ seviyesi 7-22
Şanzıman yağı seviyesi 7-23
Motor soğutucu 7-24
İlk 100 saat
Tekerlek torku 7-25
Hidrolik yağı filtresi değiştir (İlk) 7-26
Yakıt ön filtresi (İlk) 7-27
Yakıt filtresini değiştirme (İlk) 7-28
Her 100 saatte bir
Yağ nipelleri 7-29
Her 250 saatte bir
Tahrik mili kayma bağlantılarını gresleme 7-31
Kabin hava filtresi – Devridaim filtresi 7-32
Tahrik kayışı 7-34
Tekerlekler ve lastikler 7-35
Her 500 saatte bir
Motor yağı ve filtresi değiştir 7-37
Yakıt ön filtresini değiştirme 7-40
Yakıt filtresi 7-41
Yakıt deposu tortusu 7-42
Dingil yağı seviyesi 7-43
Devrilme durumunda koruyucu yapı 7-44
Akü sıvı seviyesi 7-47
Her 1000 saatte bir
Sabit noktalar 7-48
Artikülasyon bağlantıları 7-49
Hidrolik yağ filtresi 7-50
Tahrik kayışı 7-51
Kabin hava filtresi – Devridaim filtresi 7-53
Motor havalandırma filtresini değiştirme 7-55
1500 saatte bir
Ön ve arka aks yağını değiştirme 7-56
Dişli Kutusunu Kalibre Etme 7-58
Şanzıman boştayken ortaya çıkan basıncı ayarlama Sadece 4 hızlı transmisyon 7-60
Şanzıman sıvısı ve filtresi 7-61
Her 2000 saatte bir
Hidrolik yağ ve filtreler 7-63
Motor soğutucu 7-65
Motor hava filtreleri 7-67
Çerçeve ve kabin yağlama 7-69
Motor valfi boşluğu 7-70
Gerektiğinde
Yakıt ön filtresi 7-71
Klima Kondenseri 7-72
Yükseklik kontrolü ve seyahate geri dönme 7-73
Kazıya geri dönme 7-75
Park freni 7-79
İkinci direksiyon 7-83
Kabin servisi 7-84
ELEKTRİKLİ SİSTEM
Akü Servisi 7-87
Akü elektrolit seviyesi 7-90
Yardımcı akü bağlantıları 7-91
Aküyü çıkarma ve takma 7-93
Sigortalar ve röleler 7-94
Çalışma lambaları 7-100
Sürüş ışıkları 7-101
Döner ışıldak 7-102
DEPOLAMA
Depolama için hazırlama 7-103
Her 30 günde bir 7-104
Çıkarma 7-105
8 TEKNİK ÖZELLİKLER
Genel teknik özellikler 8-1
Kaldırma kapasiteleri – 821F Hidrolik kaldırma kapasiteleri 8-4
Araç teknik özellikleri ve boyutları – 821F Genel spesifikasyonları 8-6
Ağırlık ayarları – Malzeme ağırlıkları ve ağırlık ayarlamaları 8-15
Tork tabloları 8-16
Malzeme ağırlıkları 8-18
9 AKSESUARLAR
Genel aksesuarlar 9-1
