BEZEICHNUNG:

Case 836C 856C 836C AWD 856C AWD Tier 4 Motorgrader BETRIEBSHANDBUCH 47894565 – PDF DOWNLOAD (German)

ALLGEMEINE ANGABEN
Hinweis für den Besitzer
Diese Betriebsanweisungen sollen den Bediener mit der Maschine und dem bestimmungsgemäßen Gebrauch vertraut
machen.
Das Handbuch enthält wichtige Informationen über die sichere, ordnungsgemäße und wirtschaftliche Bedienung der
Maschine. Das Einhalten dieser Anweisungen hilft dabei, gefährliche Situationen zu verhindern, Reparaturkosten
und Ausfallzeiten zu verringern, sowie die Zuverlässigkeit und Lebensdauer der Maschine zu erhöhen.
Das Handbuch muss durch die jeweiligen nationalen Regeln und Vorschriften für die Unfallverhütung und den Umweltschutz
ergänzt werden.
HINWEIS: Die Betriebsanweisungen müssen jederzeit in der Fahrerkabine der Maschine zugänglich sein.
Die Betriebsanweisungen müssen von allen Personen gelesen und angewendet werden, die Arbeiten mit oder an der
Maschine ausführen, beispielsweise:
• Bedienung, einschließlich Konfiguration, Fehlersuche im Zuge der Arbeiten, Pflege, Entsorgung von Betriebsmaterialien
oder Verbrauchsgütern
• Wartung (Inspektion, Servicearbeiten, Reparaturen) und/oder
• Transport
Zusätzlich zu den Betriebsanweisungen und obligatorischen Regeln und Vorschriften für die Unfallverhütung und den
Umweltschutz im Land des Anwenders und an dem Ort, an dem die Maschine eingesetzt werden soll, müssen die
allgemein anerkannten technischen Vorschriften für sicheres und ordnungsgemäßes Arbeiten eingehalten werden
(Entspricht der VDMA-Empfehlung „Betriebsanweisungen“)
Die Betriebsanweisungen richten sich an Spezialisten für Konstruktionsmaschinen. Diese können kein grundlegendes
Wissen vermitteln. Dieses kann beispielsweise in einer mehrtägigen Einweisung durch einen unserer qualifizierten
Mechaniker oder durch Teilnahme an einer unserer Schulungen für Bediener und Wartungspersonal erworben werden.

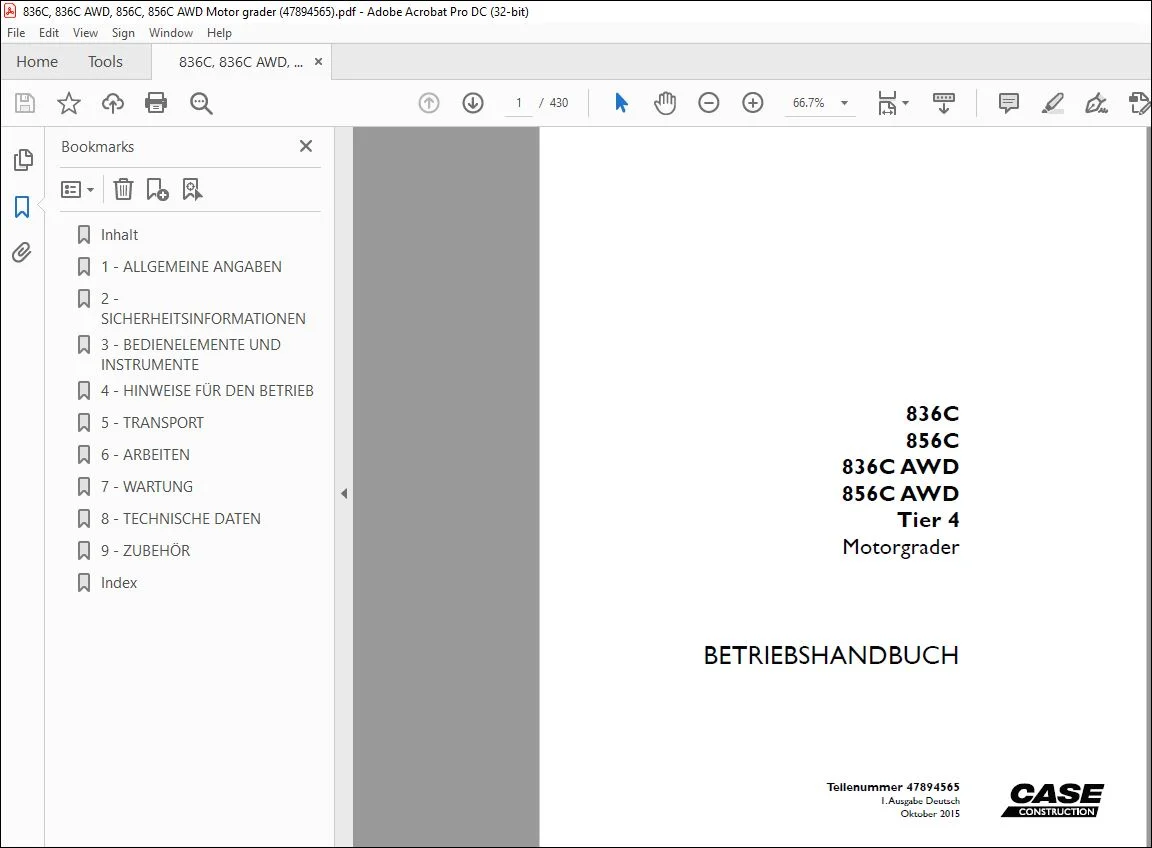

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case 836C 856C 836C AWD 856C AWD Tier 4 Motorgrader BETRIEBSHANDBUCH 47894565 – PDF DOWNLOAD (German)

1 ALLGEMEINE ANGABEN
Hinweis für den Besitzer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Elektromagnetische Verträglichkeit (EMV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Umfang des Handbuchs und erforderliche Kenntnisse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Metrische und britische Einheiten/Abkürzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Typenschilder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
Überrollschutz und Schutz vor herabfallenden Gegenständen an der Fahrerkabine . . . . . 1-18
Ablagefach für das Betriebshandbuch in der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19
Maschinenausrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20
Maschinenbauteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-21
CE-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-22
2 SICHERHEITSINFORMATIONEN
Sicherheitsregeln und Definitionen von Signalwörtern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Sicherheitsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Ökologie und Umwelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
Ablagefach für den Erste-Hilfe-Kasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
Warndreieck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
Geräuschemission. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-36
Vibrationspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
Sicherheit- und Hinweisschilder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
3 BEDIENELEMENTE UND INSTRUMENTE
Zugang zur Fahrerplattform
Untere Abdeckungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Ordnungsgemäßer Auf- und Abstieg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Spiegel einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Kabinen-Innenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Staufach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Sonnenschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Einlassöffnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Werkzeugsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
12-V-DC-Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Fahrersitz
Druckluftgefederter Sitz (Komfortsitz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Sicherheitsgurt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Vorwärts-Bedienelemente
Bedienelemente an der vorderen Konsole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Startschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Bedienelemente für Scheibenwischer und Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Betriebsbremse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Feststellbremse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Lenksäule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
Hupe, Blinksignal, Fernlicht und Lichthupe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Bedienelemente auf der rechten Seite
Bedienelemente auf der rechten Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Belüftung und Heizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
Klimaanlage (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
Flutlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
Antrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
Getriebeschalthebel – Lastschaltgetriebe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
Bremsdruckabhängige Getriebeabschaltung/Kriechgang (Option). . . . . . . . . . . . . . . . . . . . 3-41
Anzeige
Armaturenbrett – Warn- und Überwachungselemente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-42
Funktion des LCD-Multifunktionsdisplays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
Aufrufen des Hauptmenüs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
Aufrufen des Einstellmenüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
Aufrufen des Anzeigemenüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
Aufrufen des Diagnosemenüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
Aufrufen des Wartungsmenüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Instrumententafel/Anzeigeleuchten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-63
Getriebeöltemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
Temperatur der Hydraulikflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69
Kontrollleuchte Kraftstoffreserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
Motorkühlmitteltemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
Warnleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
Selektives katalytisches Reduktionssystem (SCR), Instrumentenwarnung . . . . . . . . . . . 3-73
4 HINWEISE FÜR DEN BETRIEB
Inbetriebnahme der Maschine
Auffüllen des Kraftstofftanks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Füllen des DEF/AdBlue®-Tanks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Tanken an der Tankstelle (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Starten der Maschine
Vor der Inbetriebsetzung der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Starten des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Maschine warmfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
Anfahren der Maschinenbewegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Stoppen der Maschine
Anhalten der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
Den Motor abstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
Fahren der Maschine
Fußgaspedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
Handgashebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
Knickgelenk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
Fahren im öffentlichen Straßenverkehr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
Während der Fahrt prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
Bergabfahrt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
5 TRANSPORT
Vorbereitung für Straßentransport
Transport der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Kranverladung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
6 ARBEITEN
Allgemeine Angaben
Nutzung der Planiermaschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Anbaugeräte
Anbaugeräte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Steuerhebel für Arbeitsggeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Erhöhen der Arbeitsgeschwindigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Flügel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Schwenkarmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Radsturz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Schwimmstellung (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Planierschild (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Hinterer Aufreißer (optional). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Scharaufreißer (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Absenken von Arbeitsgeräten in Notfällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Nach dem täglichen Einsatz
Nach dem täglichen Einsatz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
7 WARTUNG
Allgemeine Angaben
Anweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Tabelle mit Anzugsmomenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
Sichern der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Motorhaube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Biodiesel – Biodieselkraftstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Schmierplan – Vorderachse, Tandemachse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
Schmierplan – Schar, Knickrahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
Inspektionsplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
Betriebsstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
Leistungsmerkmale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29
Ablaßschlauch für Ölwechsel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
Selektive Katalytische Reduktion (SCR) – Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
Selektives katalytisches Reduktionssystem (SCR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
Wartungsplanung
Wartungsplanung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
Einmal vor der Erstinbetriebnahme
Wartung – Kontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-42
Wartung – Schmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
Bei eingeschalteter Warnleuchte
Wechseln Sie das Element des Hauptfilters – Luftansaugsystem . . . . . . . . . . . . . . . . . . . . 7-44
Alle 10 Betriebsstunden oder täglich
Prüfen Sie die Maschine und Einheiten auf Defekte, Leckstellen und Verlust von Verbrauchsmaterialien
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
Motorölstand kontrollieren / Öl auffüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46
Füllstand des auf organischen Säuren beruhenden Kühlmittels prüfen / Kühlmittel nachfüllen.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
Mehrzweckkühler reinigen und prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
Klimakondensator (Option) prüfen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51
Lufteinlasssystem prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-52
Funktion der Beleuchtung prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
Überwachungs-, Warn- und Bedienelemente prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-54
Hydraulikanlage auf Dichtheit prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55
Funktion der Betriebsbremsen prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-56
Funktion der Feststellbremse prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
Zustand der Räder prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-61
Lenkung prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62
Prüfen Sie die elektrische Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Antriebsriemen prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
Flüssigkeitsbehälter der Windschutzscheiben-Waschanlage prüfen/auffüllen . . . . . . . . 7-66
Füllstand im DEF/AdBlue®-Tank prüfen/Flüssigkeit nachfüllen . . . . . . . . . . . . . . . . . . . . . . . 7-67
Alle 50 Betriebsstunden bzw. wöchentlich
Hydraulikölstand prüfen / Öl auffüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-68
Reifendruck prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
Untersuchen Sie die Radmuttern auf festen Sitz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
Ölstand im Schwenkgetriebe des Schildes prüfen/auffüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72
Planiermaschine reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
Ölstand im Lastschaltgetriebe prüfen / auffüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
Einmal nach 250 Betriebsstunden
Wartung – Kontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77
Wartung – Auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-78
Wartung – Flüssigkeit wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-79
Wartung – Schmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
Wartung – Kalibrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-81
Wartung – Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-82
Alle 250 Betriebsstunden
Ölstände an der Hinterachse prüfen / auffüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-83
Klimaanlage – Kontrolle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-85
Kühlsystem prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-87
Alle Leitungen, Verschraubungen und Anschlüsse auf Dichtheit prüfen. . . . . . . . . . . . . . 7-88
Alle Knickgelenke und Scharniere schmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-89
Antriebsriemenspannung überprüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-90
Batterie und Kabelanschlüsse prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-91
Batterieklemmen fetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-92
Alle 500 Betriebsstunden
Entlüften Sie das Kraftstoffsystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-93
Schreiben der Betriebsbremse prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-95
Kettenspannung prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-96
Frischluftfilter der Kabine reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-99
Heizung auf Dichtheit prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-101
Schrauben der Kabinenbefestigung prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-102
Motorlager prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-103
Alle 500 Betriebsstunden bzw. jährlich
Motoröl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-104
Ölfilter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-106
Kraftstofffilter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-108
Filter der DEF/AdBlue®-Tankentlüftung wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-109
Vorfilter des DEF/AdBlue®-Versorgungsmoduls reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-110
Alle 500 Betriebsstunden oder alle 2 Jahre
Kraftstoffvorfilter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-111
Alle 1000 Betriebsstunden
Öl im Schwenkgetriebe des Schildes wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112
Getriebeöl des Lastschaltgetriebes wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-113
Getriebeölfilter des Lastschaltgetriebes wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-115
Riemenspannung des Kompressor-Antriebsriemens prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 7-116
Öl der Tandemschwenkeinheit wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-117
Wasser und Ablagerungen aus dem Kraftstofftank ablassen . . . . . . . . . . . . . . . . . . . . . . . . 7-118
Antriebsriemen wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-119
Hydraulikrücklauffilter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-120
Ölfilter des Vorderradantriebs wechseln (nur bei Allradversion) . . . . . . . . . . . . . . . . . . . . . 7-122
Alle 1000 Betriebsstunden bzw. jährlich
Wechseln Sie das Element des Hauptfilters – Luftansaugsystem . . . . . . . . . . . . . . . . . . . 7-123
Heizung/Klimatisierung prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-126
Kompressor-Antriebsriemen – Kontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-127
Alle 1500 Betriebsstunden
Filter der Kurbelgehäuseentlüftung/Motorentlüftung wechseln. . . . . . . . . . . . . . . . . . . . . . . 7-128
Getriebe kalibrieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-129
Alle 2000 Betriebsstunden
An der Hinterachse das Öl am Differenzial-/seitlichen Untersetzungszahnrad wechseln
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-131
Einstellung des Rückschlagventils am Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-132
Alle 3000 Betriebsstunden
Kraftstofftank reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-133
Hydraulikdruck prüfen und einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-134
Druck in der Hydraulikanlage abbauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-135
Druck im Hydraulikbehälter abbauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-137
Entlüftungsventil des Hydraulikbehälters wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-138
Hydraulikleitung reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-139
Umweltfreundliche Hydraulikflüssigkeit (sofern verwendet) wechseln . . . . . . . . . . . . . . . 7-140
Analyse des Hydrauliköls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-141
Alle 3000 Betriebsstunden oder alle 3 Jahre
Hydrauliköl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-142
Wechseln Sie den Sicherheitsfilter – Luftansaugsystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-144
Alle 4000 Betriebsstunden oder alle 2 Jahre
Hauptfilter des DEF/AdBlue®-Versorgungsmoduls wechseln. . . . . . . . . . . . . . . . . . . . . . . . 7-146
Alle 4000 Betriebsstunden oder alle 4 Jahre
Auf organischen Säuren beruhendes Kühlmittel wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . 7-147
Wartung nach Bedarf
Filter im DEF/AdBlue®-Tankfüllstutzen reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-149
Batterie
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-150
Nachladen der Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-152
Starthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-154
Diagnosestecker
Diagnosestecker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-156
Beleuchtungsanlage
Glühlampen wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-157
Räder
Radwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-165
Ausstattung
Auswechseln der Planierschild-Schneidkanten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-167
Schweißarbeiten
Schutz der Elektronikmodule bei Schweißarbeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-168
Einbauorte von Sicherungen und Relais
Prüfung/Wechseln von Sicherungen und Relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-172
Abstellen
Arbeitsablauf zur Stilllegung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-179
Regelmäßige Kontrollen während des Stilllegungszeitraums . . . . . . . . . . . . . . . . . . . . 7-182
Wiederinbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-183
8 TECHNISCHE DATEN
Hauptabmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5
Schallpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
Elektrische Anlage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
Leistungsmerkmale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
Achse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11
Antriebsvorderachse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12
Getriebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13
Planierschild (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14
Hinterer Aufreißer (optional). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-15
Planierschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17
Reifendruck – zulässige Reifengröße. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18
Betriebsstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19
9 ZUBEHÖR
Radio (optional). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Rundumleuchte (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Rückfahrkamera (Option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Zugvorrichtungen (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
Telematik (Option) – Allgemeine Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Telematik (Option) – Positionsübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-6
Telematik (Option) – LED-Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7

BITTE BEACHTEN SIE:

• Dies ist das GLEICHE Handbuch, das von den Händlern verwendet wird, um Fehler in Ihrem Fahrzeug zu beheben. Dies kann Ihnen in 2 Minuten nach der Zahlung gehören.
• Kontaktieren Sie uns unter [email protected] sollten Sie vor dem Kauf Fragen haben oder andere Service-/Reparatur-/Teile-Bedienungshandbücher benötigen.

S.V
