ОПИСАНИЕ:

Case 845B VHP 865B VHP Автогрейдер Руководствo oпepatopa 90442241 – PDF DOWNLOAD (Russian)

ОБЩАЯ ИНФОРМАЦИЯ
Примечание владельцу
Введение
Данное руководство включает в себя указания по безопасной и надлежащей эксплуатации, а также по техоб-
служиванию машины. Всегда соблюдайте рекомендации, приведенные в данном руководстве, для обеспече-
ния высокой производительности, экономичности и долгого срока службы машины. Руководство поделено на
разделы. Список всех разделов приведен на странице оглавления. В конце данного руководства находится
алфавитный указатель, содержащий отдельные термины, касающиеся машины.
В настоящем руководстве содержится вся информация, касающаяся проведения ежедневного технического
обслуживания, периодического техобслуживания, надлежащего применения и правил безопасной эксплуа-
тации и технического обслуживания машины. Некоторые из работ по техобслуживанию могут потребовать
наличия определенных навыков или соответствующего инструмента. Подобные работы по техобслуживанию
машины разрешается производить только квалифицированным техникам. Также в настоящем руководстве
содержатся рекомендации по устранению наиболее распространенных причин несчастных случаев, возника-
ющих при выполнении работ по техобслуживанию машины. Если у вас возникли какие-либо сомнения, про-
консультируйтесь со своим официальным дилером CASE CONSTRUCTION.
Прежде чем завести двигатель и приступить к эксплуатации машины, прочитайте и изучите все инструкции и
правила техники безопасности, приведенные в руководстве. Уделяйте особое внимание инструкциям, касаю-
щимся безопасности, эксплуатации и обслуживанию, чтобы предотвратить ненужные риски или травмы, кото-
рые могут возникнуть при применении или при обслуживании машины. Лицам, не прошедшим специальную
подготовку, запрещается эксплуатировать машину или проводить ее техническое обслуживание. Убедитесь,
что все операторы внимательно прочитали данное руководство.
Информация в данном руководстве предоставлена на основании данных, которые были доступны на момент
составления данного руководства. Параметры настройки, процедуры, номера деталей, программное обес-
печение и прочие аспекты могут быть изменены. Эти изменения могут повлиять на методику технического
обслуживания машины. Перед началом эксплуатации машины убедитесь, что официальный дилер CASE
CONSTRUCTION предоставил вам полную и актуальную информацию.
НЕ убирайте это руководство из машины. Руководство должно хранится внутри кабины, в доступности опера-
тора в любое время. Убедитесь, что руководство сохраняется полностью и в хорошем состоянии. Свяжитесь
с официальным дилером CASE CONSTRUCTION, если вам потребуются дополнительные руководства или
руководства на других языках. Всегда храните руководство в предназначенном для него отделении.
Наша машина была спроектирована и изготовлена в соответствии со строжайшими стандартами качества.
Она соответствует текущим требованиям норм техники безопасности. Запрещается использовать данную ма-
шину в работах, которые не включены в настоящее руководство. Несанкционированные модификации могут
привести к тяжелым травмам или летальному исходу. За последствия несанкционированных модификаций от-
ветственность несет лицо, выполнившее их. Двигатель и топливная система машины спроектированы и изго-
товлены в соответствии с государственными нормативами содержания токсичных веществ в выхлопных газах.
Несанкционированное изменение конструкции указанных систем дилером, заказчиком или оператором запре-
щено и преследуется по закону. Несоблюдение данной рекомендации может стать основанием для наложения
административных штрафов, взыскания стоимости обратной переделки, отказа в гарантийном обслуживании,
судебного разбирательства и возможной конфискации машины до ее возврата в исходное состояние. Ремонт
двигателя и оказание техподдержки по двигателю должны осуществляться только сертифицированными спе-
циалистами!

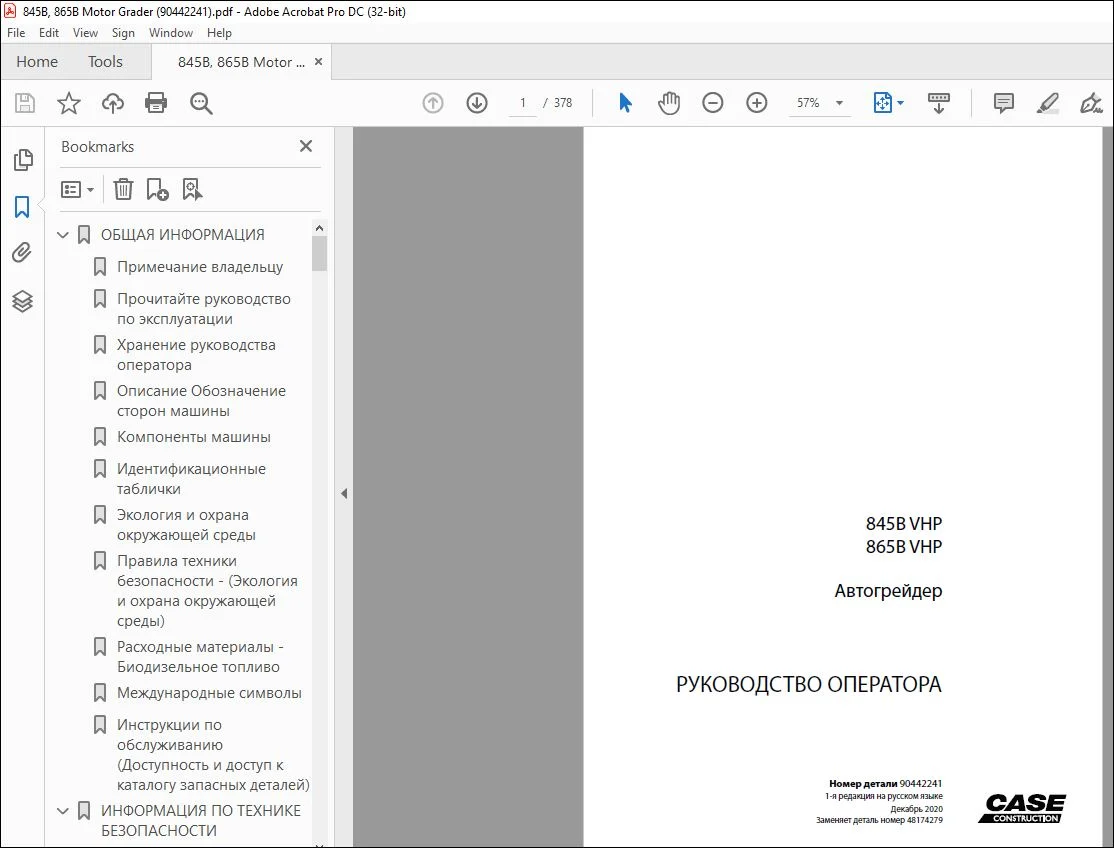

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
