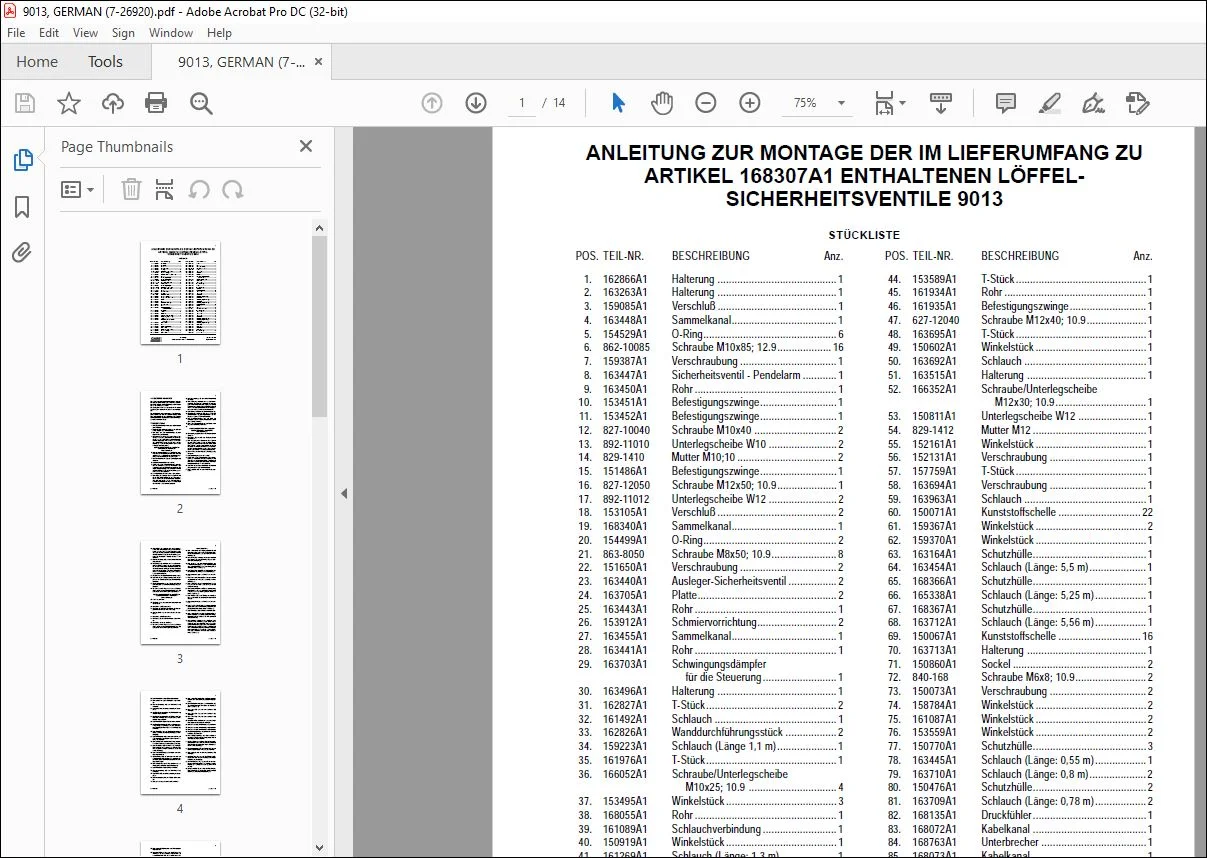

Case ANLEITUNG ZUR MONTAGE DER IM LIEFERUMFANG ZU ARTIKEL 168307A1 ENTHALTENEN LÖFFELSICHERHEITSVENTILE 9013 – PDF DOWNLOAD (German)

Description

Case ANLEITUNG ZUR MONTAGE DER IM LIEFERUMFANG ZU ARTIKEL 168307A1 ENTHALTENEN LÖFFELSICHERHEITSVENTILE 9013 – PDF DOWNLOAD (German)

POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. 162866A1 Halterung …………………………………… 1
2. 163263A1 Halterung …………………………………… 1
3. 159085A1 Verschluß …………………………………… 1
4. 163448A1 Sammelkanal………………………………. 1
5. 154529A1 O-Ring……………………………………….. 6
6. 862-10085 Schraube M10x85; 12.9………………. 16
7. 159387A1 Verschraubung ……………………………. 1
8. 163447A1 Sicherheitsventil – Pendelarm ………… 1
9. 163450A1 Rohr ………………………………………….. 1
10. 153451A1 Befestigungszwinge……………………… 1
11. 153452A1 Befestigungszwinge……………………… 1
12. 827-10040 Schraube M10x40 ……………………….. 2
13. 892-11010 Unterlegscheibe W10 …………………… 2
14. 829-1410 Mutter M10;10 …………………………….. 2
15. 151486A1 Befestigungszwinge……………………… 1
16. 827-12050 Schraube M12x50; 10.9………………… 1
17. 892-11012 Unterlegscheibe W12 …………………… 2
18. 153105A1 Verschluß …………………………………… 2
19. 168340A1 Sammelkanal………………………………. 1
20. 154499A1 O-Ring……………………………………….. 2
21. 863-8050 Schraube M8x50; 10.9………………….. 8
22. 151650A1 Verschraubung ……………………………. 2
23. 163440A1 Ausleger-Sicherheitsventil …………….. 2
24. 163705A1 Platte…………………………………………. 2
25. 163443A1 Rohr ………………………………………….. 1
26. 153912A1 Schmiervorrichtung………………………. 2
27. 163455A1 Sammelkanal………………………………. 1
28. 163441A1 Rohr ………………………………………….. 1
29. 163703A1 Schwingungsdämpfer
für die Steuerung …………………….. 1
30. 163496A1 Halterung …………………………………… 1
31. 162827A1 T-Stück………………………………………. 2
32. 161492A1 Schlauch ……………………………………. 1
33. 162826A1 Wanddurchführungsstück ……………… 2
34. 159223A1 Schlauch (Länge 1,1 m)………………… 1
35. 161976A1 T-Stück………………………………………. 1
36. 166052A1 Schraube/Unterlegscheibe
M10x25; 10.9 …………………………. 4
37. 153495A1 Winkelstück ………………………………… 3
38. 168055A1 Rohr ………………………………………….. 1
39. 161089A1 Schlauchverbindung …………………….. 1
40. 150919A1 Winkelstück ………………………………… 1
41. 161269A1 Schlauch (Länge: 1,3 m)……………….. 1
42. 161947A1 Verschraubung ……………………………. 2
43. 153563A1 Winkelstück ………………………………… 1
44. 153589A1 T-Stück ………………………………………. 1
45. 161934A1 Rohr ………………………………………….. 1
46. 161935A1 Befestigungszwinge……………………… 1
47. 627-12040 Schraube M12x40; 10.9………………… 1
48. 163695A1 T-Stück ………………………………………. 1
49. 150602A1 Winkelstück ………………………………… 1
50. 163692A1 Schlauch ……………………………………. 1
51. 163515A1 Halterung …………………………………… 1
52. 166352A1 Schraube/Unterlegscheibe
M12x30; 10.9 ………………………….. 1
53. 150811A1 Unterlegscheibe W12 …………………… 1
54. 829-1412 Mutter M12 …………………………………. 1
55. 152161A1 Winkelstück ………………………………… 1
56. 152131A1 Verschraubung ……………………………. 1
57. 157759A1 T-Stück ………………………………………. 1
58. 163694A1 Verschraubung ……………………………. 1
59. 163963A1 Schlauch ……………………………………. 1
60. 150071A1 Kunststoffschelle ……………………….. 22
61. 159367A1 Winkelstück ………………………………… 2
62. 159370A1 Winkelstück ………………………………… 1
63. 163164A1 Schutzhülle…………………………………. 1
64. 163454A1 Schlauch (Länge: 5,5 m)……………….. 1
65. 168366A1 Schutzhülle…………………………………. 1
66. 165338A1 Schlauch (Länge: 5,25 m)……………… 1
67. 168367A1 Schutzhülle…………………………………. 1
68. 163712A1 Schlauch (Länge: 5,56 m)……………… 1
69. 150067A1 Kunststoffschelle ……………………….. 16
70. 163713A1 Halterung …………………………………… 1
71. 150860A1 Sockel ……………………………………….. 2
72. 840-168 Schraube M6x8; 10.9……………………. 2
73. 150073A1 Verschraubung ……………………………. 2
74. 158784A1 Winkelstück ………………………………… 2
75. 161087A1 Winkelstück ………………………………… 2
76. 153559A1 Winkelstück ………………………………… 2
77. 150770A1 Schutzhülle…………………………………. 3
78. 163445A1 Schlauch (Länge: 0,55 m)……………… 1
79. 163710A1 Schlauch (Länge: 0,8 m)……………….. 2
80. 150476A1 Schutzhülle…………………………………. 2
81. 163709A1 Schlauch (Länge: 0,78 m)……………… 2
82. 168135A1 Druckfühler …………………………………. 1
83. 168072A1 Kabelkanal …………………………………. 1
84. 168763A1 Unterbrecher ………………………………. 1
85. 168073A1 Kabelkanal …………………………………. 1
86. 153597A1 Verschraubung ……………………………. 2
150918A1 Loctite 262 …………………………………. 1
