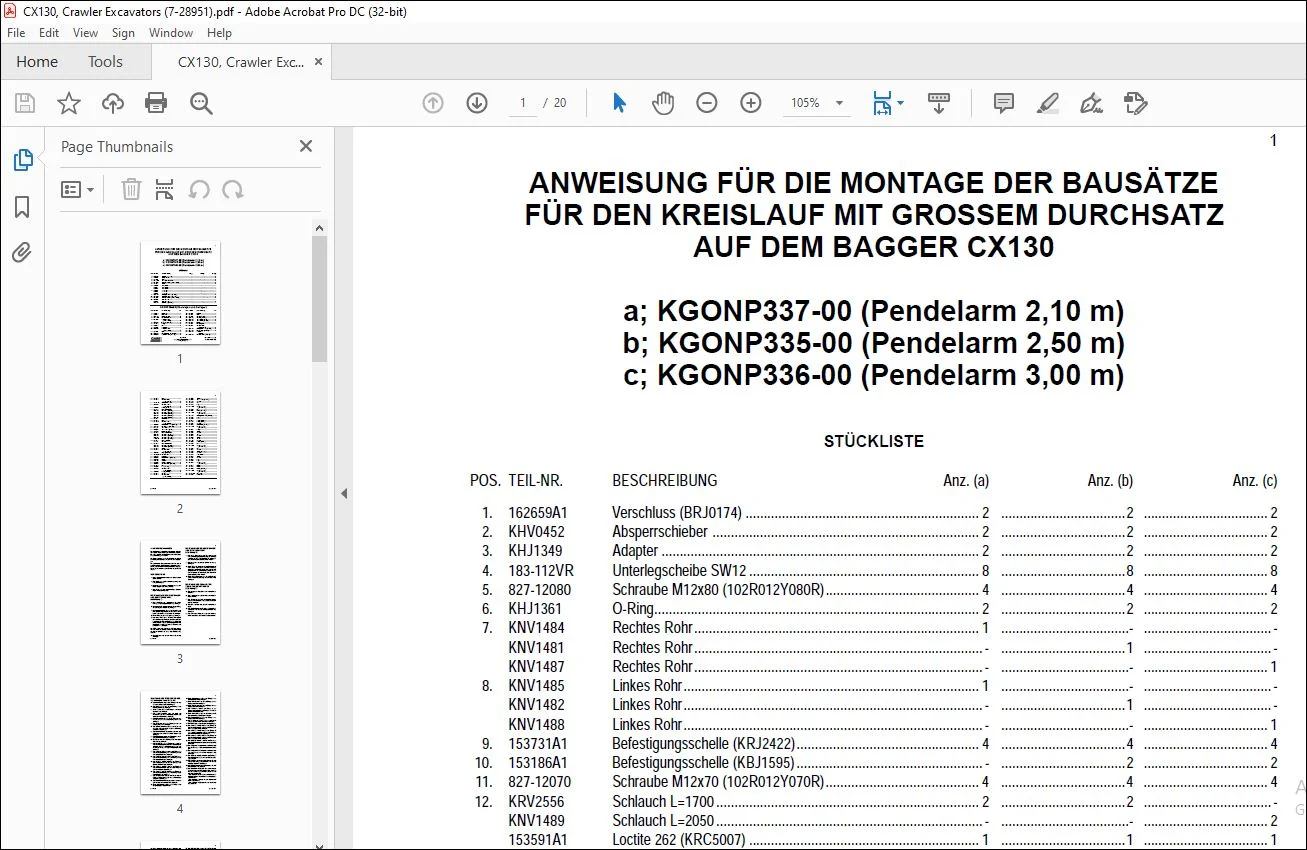

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX130 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX130 – PDF DOWNLOAD (German)

a; KGONP337-00 (Pendelarm 2,10 m)
b; KGONP335-00 (Pendelarm 2,50 m)
c; KGONP336-00 (Pendelarm 3,00 m)

Type: PDF DOWNLOAD
Language: German
Pages: 20

POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162659A1 Verschluss (BRJ0174) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0452 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHJ1349 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 183-112VR Unterlegscheibe SW12 ……………………………………………………… 8 …………………………….8 ……………………………. 8
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
6. KHJ1361 O-Ring…………………………………………………………………………….. 2 …………………………….2 ……………………………. 2
7. KNV1484 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
KNV1481 Rechtes Rohr ……………………………………………………………………. – …………………………….1 …………………………….. –
KNV1487 Rechtes Rohr ……………………………………………………………………. – ……………………………..- ……………………………. 1
8. KNV1485 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
KNV1482 Linkes Rohr………………………………………………………………………. – …………………………….1 …………………………….. –
KNV1488 Linkes Rohr………………………………………………………………………. – ……………………………..- ……………………………. 1
9. 153731A1 Befestigungsschelle (KRJ2422)………………………………………….. 4 …………………………….4 ……………………………. 4
10. 153186A1 Befestigungsschelle (KBJ1595) …………………………………………… – …………………………….2 ……………………………. 2
11. 827-12070 Schraube M12x70 (102R012Y070R)…………………………………… 4 …………………………….4 ……………………………. 4
12. KRV2556 Schlauch L=1700 ……………………………………………………………… 2 …………………………….2 …………………………….. –
KNV1489 Schlauch L=2050 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
KGONP334-00 (Oberwagen und Ausleger)
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. KNV1478 Rechtes Rohr …………………………………..1
2. KNV1479 Linkes Rohr……………………………………..1
3. 153731A1 Flansch (KRJ2422) …………………………14
4. 183-112VR Unterlegscheibe SW12 ……………………15
5. 827-12070 Schraube M12x70
(102R012Y070R)……………………….14
6. 152924A1 Verschluss (KRJ1286) ………………………3
7. KHJ1361 O-Ring…………………………………………….4
8. KNV1480 Rohr ……………………………………………….2
9. KRJ5864 Pedallagerbock ………………………………..1
10. 166052A1 Schraube M10x25
(105R010Y025R)…………………………5
11. KHJ1643 Träger……………………………………………..1
12. 150604A1 Unterlegscheibe W10 (KHJ0183) ……….4
13. 165404A1 Schraube M10x20 (KHJ1104)…………….2
14. KHJ1614 Fußmatte ……………………………………….. 1
15. KHJ1629 Pedal …………………………………………….. 1
16. KHJ1820 Schraube M10x25 …………………………… 2
17. 169357A1 Klebband (KHP1465)……………………….. 1
18. 150913A1 Winkelstutzen (KHJ0341) …………………. 5
19. 150933A1 Winkelstutzen (KHJ0348) …………………. 3
20. KHJ0994 Adapter ………………………………………….. 1
21. KHJ1655 Versorgungsblock ……………………………. 1
22. 827-8055 Schraube M8x60
(102R008Y055R) ……………………….. 2
23. 153081A1 Unterlegscheibe W8 (KAJ1500) ………… 8
24. 152127A1 Verschraubung (KNJ0758) ……………….. 8
25. 159599A1 Druckfühler
(KHR1012) ………………………………… 1
26. 162538A1 Elektroventilblock (KRJ3557) ……………. 1
2
Cre 7-28951 Ausgabe 10-03
27. KRJ5751 Träger……………………………………………. 1
28. 627-6012 Schraube M6x12
(102R006Y012R) ……………………….. 2
29. 183-106VR Unterlegscheibe SW6………………………. 2
30. 166346A1 Schraube M10x16
(105R010Y016R) ……………………….. 2
31. 159497A1 T-Stück (KHJ0869) ………………………….. 2
32. KRJ6217 Los mit 5 Schläuchen
161483A1 Schlauch Y1 (KBJ2346) …………………… 1
165147A1 Schlauch Y2 (KNJ1700) …………………… 1
164236A1 Schlauch P5 (KAJ3183) …………………… 1
159013A1 Schlauch T5 (KRJ3571) …………………… 1
159235A1 Schlauch D5 (KRJ3572)…………………… 1
33. KHJ1473 Einspeiseblock ……………………………….. 1
34. KNJ2604 Träger……………………………………………. 1
35. 827-10080 Schraube M10x80
(102R012Y080R) ……………………….. 2
36. 150409A1 Unterlegscheibe M10 (KEH0114)………. 2
37. 152718A1 Schraube M12 (KHN1079) ……………….. 7
38. KHJ1178 Winkelstutzen …………………………………. 1
39. 156554A1 Winkelstutzen (KHJ0640)…………………. 1
40. 167853A1 Adapter (KHJ0651)………………………….. 1
41. KNJ2617 Los mit 4 Schläuchen
159005A1 Schlauch Y1 (KTJ0812) …………………… 1
161272A1 Schlauch Y3 (MPJ2142)…………………… 1
163438A1 Schlauch Y2 (KTJ1624) …………………… 1
1157853A1 Schlauch Y5 (KTJ0909) …………………… 1
42. KNJ2759 Los mit 1 Schlauch
KSJ2117 Schlauch Y3 …………………………………… 1
43. KNJ2618 Los mit 2 Schläuchen
152281A1 Schlauch Y4 (KTJ0808) …………………… 1
153398A1 Schlauch D7 (KBJ2309) …………………… 1
44. KHJ1951 Schelle…………………………………………… 3
45. 627-8012 Schraube M8x12
(102R008Y012R) ……………………….. 6
46. 150860A1 Träger (KHR0319)…………………………… 7
47. 145N006S008R Schraube M6x8 ………………………………. 7
48. KHR3351 Kabelbaum …………………………………….. 1
49. 150496A1 Kunststoffschelle (KHH0142) …………….**
50. KHR2948 Schalter …………………………………………. 1
51. KNP0505 Klebband ……………………………………….. 1
52. 165405A1 Klammer (KHR1957) ……………………….. 2
53. 156559A1 Schraube M6x12 (KHR1252) ……………. 2
54. KNJ2864 Platte …………………………………………….. 1
55. 163278A1 Filter (KHJ0778) ……………………………… 1
56. 166351A1 Schraube M10x20
(105R010Y020R) ……………………….. 4
57. 154569A1 O-Ring (LBQ0403) ………………………….. 2
58. KNJ2863 Flansch………………………………………….. 1
59. 862-8035 Schraube M8x35
(108R008Y035R) ……………………….. 8
60. 151655A1 Adapter …………………………………………..1
61. 157581A1 Winkelstutzen (KHJ0345) ………………….1
62. MFJ4020 Schlauch …………………………………………1
63. KNJ2862 Rohr ……………………………………………….1
64. KNJ2865 Träger …………………………………………….1
65. 627-12025 Schraube M12x25
(102R012Y025R)…………………………1
66. KNJ2596 Rohr ……………………………………………….1
67. 153186A1 Flansch (KBJ1595) …………………………..2
68. 827-12060 Schraube M12x60
(102R012Y060R)…………………………2
69. 150811A1 Unterlegscheibe W12 (KHN0296)……….4
70. KNJ2590 Träger …………………………………………….1
71. KNJ2543 Platte………………………………………………1
72. KHJ1610 3-Wege-Wählblock……………………………1
73. 155210A1 O-Ring (LBQ6214)……………………………3
74. KNJ2542 Schlauch …………………………………………1
75. 153458A1 Halb-Flansch (KRJ2681)……………………6
76. 862-10030 Schraube M10x30
(108R010Y030R)……………………….12
77. KHJ1360 O-Ring…………………………………………….9
78. KHJ1348 Adapter …………………………………………..4
79. KNJ2541 Schlauch …………………………………………1
80. KHJ1504 Ventil ………………………………………………1
81. KNJ2601 Schlauch …………………………………………1
82. KHJ1495 Adapter …………………………………………..1
83. KHJ1500 Adapter …………………………………………..1
84. KNJ3131 Schlauch …………………………………………1
85. 154528A1 O-Ring (LBQ0302)……………………………2
86. KNJ2592 Rohr ……………………………………………….1
87. 862-10045 Schraube M10x45
(108R010Y045R)…………………………8
88. KNJ2591 Rohr ……………………………………………….1
89. KNJ2600 Schlauch …………………………………………1
90. 153001A1 Adapter (KRJ1391) …………………………..1
91. KRJ5967 Schlauch …………………………………………1
92. KNJ2732 Sicherheitsventil……………………………….2
93. KHJ1941 Adapter …………………………………………..2
94. KNJ2593 Schlauch …………………………………………2
95. KNJ2602 Träger …………………………………………….1
96. KNJ2595 Träger …………………………………………….1
97. 166352A1 Schraube M12x30
(105R012Y030R)…………………………3
98. KNJ2616 Gummi ……………………………………………2
99. KNJ2729 Flansch …………………………………………..1
100. 151486A1 Flansch (KRV0548)…………………………..1
101. 827-12065 Schraube M12x65
(102R012Y065R)…………………………1
102. 162R012VR Mutter M12………………………………………1
103. KHR3353 Kabelbaum………………………………………1
