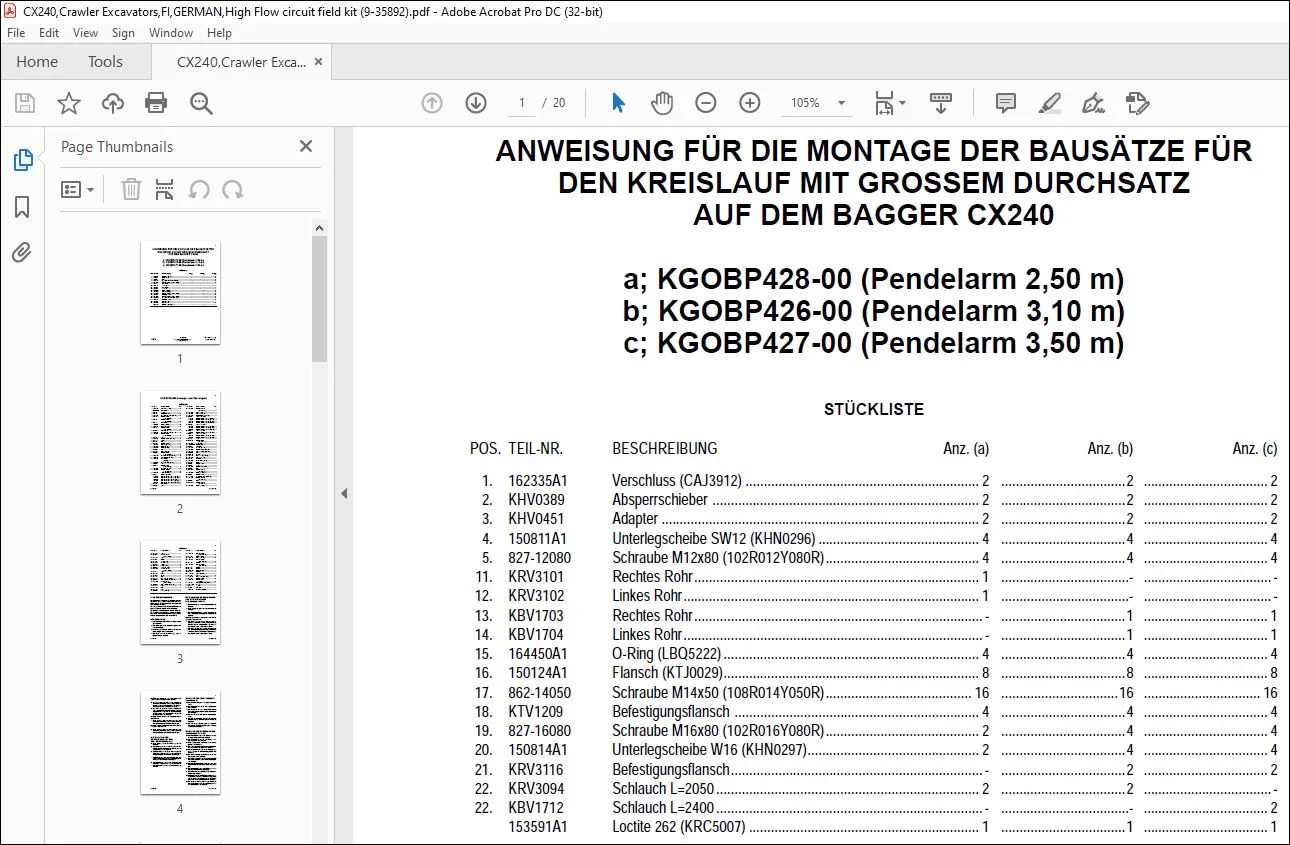

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX240 – PDF DOWNLOAD (German)
Original price was: $75.95.$12.95Current price is: $12.95.
Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX240 – PDF DOWNLOAD (German)
Description
Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX240 – PDF DOWNLOAD (German)
Type: PDF DOWNLOAD
Language: German
Pages: 20
a; KGOBP428-00 (Pendelarm 2,50 m)
b; KGOBP426-00 (Pendelarm 3,10 m)
c; KGOBP427-00 (Pendelarm 3,50 m)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162335A1 Verschluss (CAJ3912) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0389 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHV0451 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 150811A1 Unterlegscheibe SW12 (KHN0296) …………………………………….. 4 …………………………….4 ……………………………. 4
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
11. KRV3101 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
12. KRV3102 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
13. KBV1703 Rechtes Rohr ……………………………………………………………………. – …………………………….1 ……………………………. 1
14. KBV1704 Linkes Rohr………………………………………………………………………. – …………………………….1 ……………………………. 1
15. 164450A1 O-Ring (LBQ5222) ……………………………………………………………. 4 …………………………….4 ……………………………. 4
16. 150124A1 Flansch (KTJ0029)……………………………………………………………. 8 …………………………….8 ……………………………. 8
17. 862-14050 Schraube M14x50 (108R014Y050R)…………………………………. 16 …………………………..16 ………………………….. 16
18. KTV1209 Befestigungsflansch …………………………………………………………. 4 …………………………….4 ……………………………. 4
19. 827-16080 Schraube M16x80 (102R016Y080R)…………………………………… 2 …………………………….4 ……………………………. 4
20. 150814A1 Unterlegscheibe W16 (KHN0297)……………………………………….. 2 …………………………….4 ……………………………. 4
21. KRV3116 Befestigungsflansch…………………………………………………………… – …………………………….2 ……………………………. 2
22. KRV3094 Schlauch L=2050 ……………………………………………………………… 2 …………………………….2 …………………………….. –
22. KBV1712 Schlauch L=2400 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
