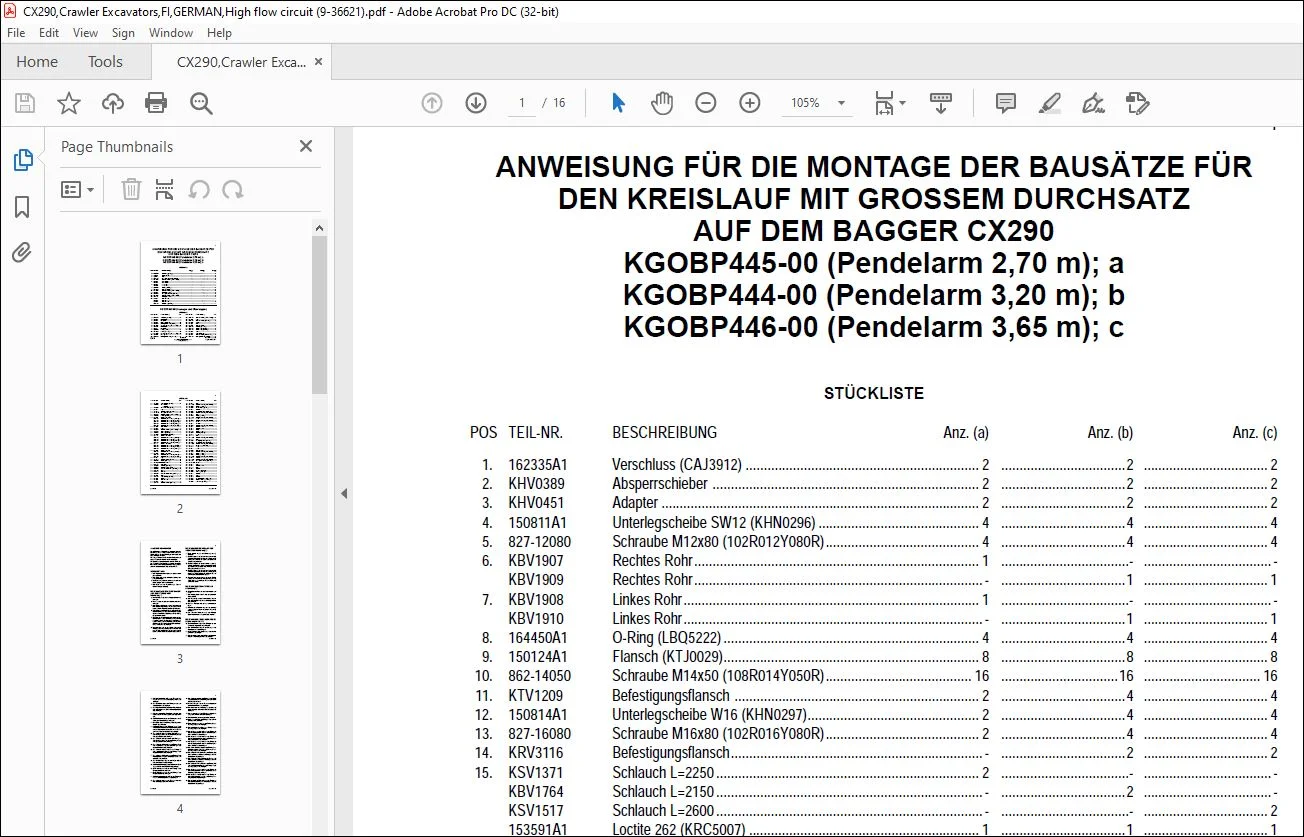

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT GROSSEM DURCHSATZ AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 16

POS TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162335A1 Verschluss (CAJ3912) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0389 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHV0451 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 150811A1 Unterlegscheibe SW12 (KHN0296) …………………………………….. 4 …………………………….4 ……………………………. 4
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
6. KBV1907 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
KBV1909 Rechtes Rohr ……………………………………………………………………. – …………………………….1 ……………………………. 1
7. KBV1908 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
KBV1910 Linkes Rohr………………………………………………………………………. – …………………………….1 ……………………………. 1
8. 164450A1 O-Ring (LBQ5222) ……………………………………………………………. 4 …………………………….4 ……………………………. 4
9. 150124A1 Flansch (KTJ0029)……………………………………………………………. 8 …………………………….8 ……………………………. 8
10. 862-14050 Schraube M14x50 (108R014Y050R)…………………………………. 16 …………………………..16 ………………………….. 16
11. KTV1209 Befestigungsflansch …………………………………………………………. 2 …………………………….4 ……………………………. 4
12. 150814A1 Unterlegscheibe W16 (KHN0297)……………………………………….. 2 …………………………….4 ……………………………. 4
13. 827-16080 Schraube M16x80 (102R016Y080R)…………………………………… 2 …………………………….4 ……………………………. 4
14. KRV3116 Befestigungsflansch…………………………………………………………… – …………………………….2 ……………………………. 2
15. KSV1371 Schlauch L=2250 ……………………………………………………………… 2 ……………………………..- …………………………….. –
KBV1764 Schlauch L=2150 ………………………………………………………………. – …………………………….2 …………………………….. –
KSV1517 Schlauch L=2600 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
KGOBP443-00 (Ausleger und Oberwagen)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. 152924A1 Verschluss (BRJ1286)…………………………4
2. KBV1762 Rechtes Rohr …………………………………….1
3. KBV1763 Linkes Rohr ……………………………………….1
4. KTV1209 Befestigungsflansch ………………………….10
5. 150814A1 Unterlegscheibe W16 (KNH0297)……….14
6. 827-16080 Schraube M16x80 (102R016Y080R) …..10
7. KBV1710 Rechtes Rohr …………………………………….1
8. KBV1711 Linkes Rohr ……………………………………….1
9. 164450A1 O-Ring (LBQ5222) ……………………………..6
10. 150124A1 Flansch (KTJ0029)……………………………12
11. 862-14050 Schraube M14x50 (108R014Y050R) …..24
12. KRJ5864 Pedallagerbock ………………………………….1
13. 150604A1 Unterlegscheibe W10 (KHJ0183)………….4
14. 166052A1 Schraube M10x25 (105R010Y025R) …… 2
15. KHJ1643 Träger ……………………………………………… 1
16. 165404A1 Schraube M10x20 (KHJ1104)……………… 2
17. KHJ1614 Fußmatte …………………………………………. 1
18. KHJ1629 Pedal ………………………………………………. 1
19. KHJ1820 Schraube M10x25 …………………………….. 2
20. 169357A1 Klebband (KHP1465)…………………………. 1
21. 150913A1 Winkelstutzen (KHJ0341) …………………… 8
22. 150933A1 Winkelstutzen (KHJ0348) …………………… 2
23. KHJ0994 Adapter ……………………………………………. 1
24. KHJ1655 Versorgungsblock ……………………………… 1
25. 827-8055 Schraube M8x55 (102R008Y055R) …….. 2
26. 153081A1 Unterlegscheibe M8 (KAJ1500)…………… 8
2
Cre 9-36621 Ausgabe 01-04
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
27. 152127A1 Verschraubung (KNJ0758) ……………….. 10
28. 159599A1 Druckschalter
(KHR1012) ………………………………… 1
29. 162538A1 Elektroventilblock (KRJ3557) ……………… 1
30. KRJ5751 Träger ……………………………………………… 1
31. 627-6012 Schraube M6x12 (102R006Y012R) …….. 2
32. 183-106VR Unterlegscheibe SW6………………………… 2
33. 166346A1 Schraube M10x16 (105R010Y016R) …… 2
34. 159497A1 T-Stück (KHJ0869) ……………………………. 3
35. KRJ6217 Los mit 5 Schläuchen
161483A1 Schlauch mit Markierung Y1 (KBJ2346) ….1
165147A1 Schlauch mit Markierung Y2 (KNJ1700) ….1
164236A1 Schlauch mit Markierung P5 (KAJ3183) ….1
159013A1 Schlauch mit Markierung T5 (KRJ3571) ….1
159235A1 Schlauch mit Markierung D5 (KRJ3572)….1
36. KHJ1340 Einspeiseblock………………………………….. 1
37. KRJ5938 Träger ……………………………………………… 1
38. 166347A1 Schraube M10x30 (105R010Y030R) …… 5
39. 167853A1 Adapter (KHJ0651)……………………………. 1
40. 162654A1 Adapter (KHJ0882)……………………………. 1
41. 158186A1 Schwingenblock (KHJ0579) ……………….. 1
42. KRJ6190 Los mit 4 Schläuchen
151904A1 Schlauch mit Markierung Y1 (KTJ0679) ….1
161272A1 Schlauch mit Markierung Y3 (MPJ2142)….1
165397A1 Schlauch mit Markierung Y2 (KBJ2204) ….1
152581A1 Schlauch mit Markierung Y5 (KMA0951)…1
43. KRJ6191 Los mit 3 Schläuchen
159235A1 Schlauch mit Markierung A3 (KRJ3572) ….1
159019A1 Schlauch mit Markierung A1 (KNJ1699) ….1
164728A1 Schlauch mit Markierung A4 (FAJ0416)…..1
44. KRJ6316 Los mit 1 Schlauch
167353A1 Schlauch mit Markierung A2 (KRJ4398) ….1
45. KRJ6315 Los mit 2 Schläuchen
164791A1 Schlauch mit Markierung Y4 (KAJ2462) ….1
159235A1 Schlauch mit Markierung D3 (KRJ3572)….1
46. KHJ1951 Träger ……………………………………………… 3
47. 627-8012 Schraube M8x12 (102R008Y012R) …….. 6
48. 150860A1 Sockel (KHR0319)…………………………….. 6
49. 145N006S008R Schraube M6x8 ………………………………… 6
50. KHR3351 Kabelbaum ………………………………………. 1
51. 165405A1 Klammer (KHR1957) …………………………. 2
52. 156559A1 Schraube M6x12 (KHR1252) ……………… 2
53. 150496A1 Kunststoffschelle L=250 (KHH0142) ……. 6
54. KHR2948 Schalter …………………………………………… 1
55. KRP2215 Klebband …………………………………………. 1
56. 150071A1 Kunststoffschelle L=380 (KAR0017) …… 2
57. KHJ1348 Adapter……………………………………………. 3
58. 152012A1 Verschraubung (KNJ0700) …………………. 1
59. KHJ1360 O-Ring …………………………………………….. 4
60. KRJ5936 Schlauch L=560………………………………… 1
61. KRJ5939 Träger ……………………………………………… 1
62. 152718A1 Schraube M12x60 (KHN1079) ……………. 5
63. KRJ5940 Rohr …………………………………………………1
64. 862-10030 Schraube M10x30 (108R010Y030R)…..16
65. 154528A1 O-Ring (LBQ0302) ……………………………..1
66. 159198A1 Verschraubung (KNJ1936)…………………..2
67. KRJ5937 Schlauch …………………………………………..1
68. 151486A1 Befestigungsflansch (KRV0548) …………..1
69. 167183A1 Schraube M12x60 (105R012Y060R)…….3
70. KRJ5920 Rohr …………………………………………………2
71. 154548A1 O-Ring (LBQ0352) ……………………………..4
72. 862-10035 Schraube M10x35 (108R010Y035R)…….8
73. KRJ6171 Träger……………………………………………….1
74. 166352A1 Schraube M12x30 (105R012Y030R)….. 11
75. KRJ6172 Platte………………………………………………..1
76. KHJ1609 Wählblock …………………………………………1
77. 166052A1 Schraube M10x25 (105R010Y025R)…….3
78. KRJ5927 Schlauch L=580 …………………………………1
79. KRJ5926 Schlauch L=730 …………………………………1
80. KHJ1361 O-Ring………………………………………………5
81. 155211A1 O-Ring (LBQ6219) ……………………………..3
82. 153459A1 Flansch (KRJ2682) …………………………….6
83. KRJ6313 Träger……………………………………………….1
84. KRJ6176 Rohr …………………………………………………1
85. 862-10065 Schraube M10x65 (108R010Y065R)…….8
86. KRJ6173 Rohr …………………………………………………1
87. 152974A1 Befestigungsflansch (KSJ1364)……………2
88. 150777A1 Befestigungsflansch (KSV0282) …………..2
89. 827-16090 Schraube M12x90 (102R016Y090R)…….2
90. 829-1416 Mutter M16 (162R016VR)……………………2
91. KRJ6314 Träger……………………………………………….1
92. KBJ3029 Träger……………………………………………….1
93. 159704A1 Filter (KRJ3546)…………………………………1
94. 166351A1 Schraube M10x20 (105R010Y020R)…….4
95. KRJ5954 Hydraulikflansch…………………………………1
96. 154625A1 O-Ring (LBQ0553) ……………………………..2
97. 862-10025 Schraube M10x25 (108R010Y025R)…….4
98. KRJ5934 Sammler……………………………………………1
99. 862-10055 Schraube M10x55 (108R010Y055R)…….4
100. 150811A1 Unterlegscheibe M12 (KHN0296) …………1
101. 162R012VR Mutter M12………………………………………..1
102. KHJ0603 Adapter …………………………………………….1
103. KBJ3090 Schlauch L=830 …………………………………1
104. KRJ6174 Rohr …………………………………………………1
105. KRJ5929 Schlauch …………………………………………..1
106. 157587A1 Kniestück (KHJ0352) ………………………….1
107. 151655A1 Adapter (KNJ0606) …………………………….1
108. KRJ6477 Schlauch …………………………………………..1
109. KHJ1349 Adapter …………………………………………….2
110. KRJ6476 Schlauch …………………………………………..2
111. 161844A1 Befestigungsschelle (KHR1234) …………..2
112. 155745A1 Sicherheitsventile (LNC0071) …………….. 2
153591A1 Loctite 262 (KRC5007) ……………………….1
